GEBRUIKSAANWIJZING CoolMatic CRX 140 WAECO

Montagehandleiding en gebruiks- aanwijzing

Lees deze handleiding voor de montage en de ingebruikname zorg-vuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebruiker.

Inhoudsopgave

1 Verklaring van de symbolen.... 137
2 Veiligheidsinstructies .... 138
3 Omvang van de levering 140
4 Toebehoren 141
5 Gebruik volgens de voorschriften 141
6 Technische beschrijving. 142
7 Koelkast opstellen en aansluiten .... 144
8 Koelkast gebruiken 147
9 Reiniging en onderhoud. 153
10 Garantie 153
11 Afvoer.... 154
12 Storingen verhelpen.... 154
13 Technische gegevens 157

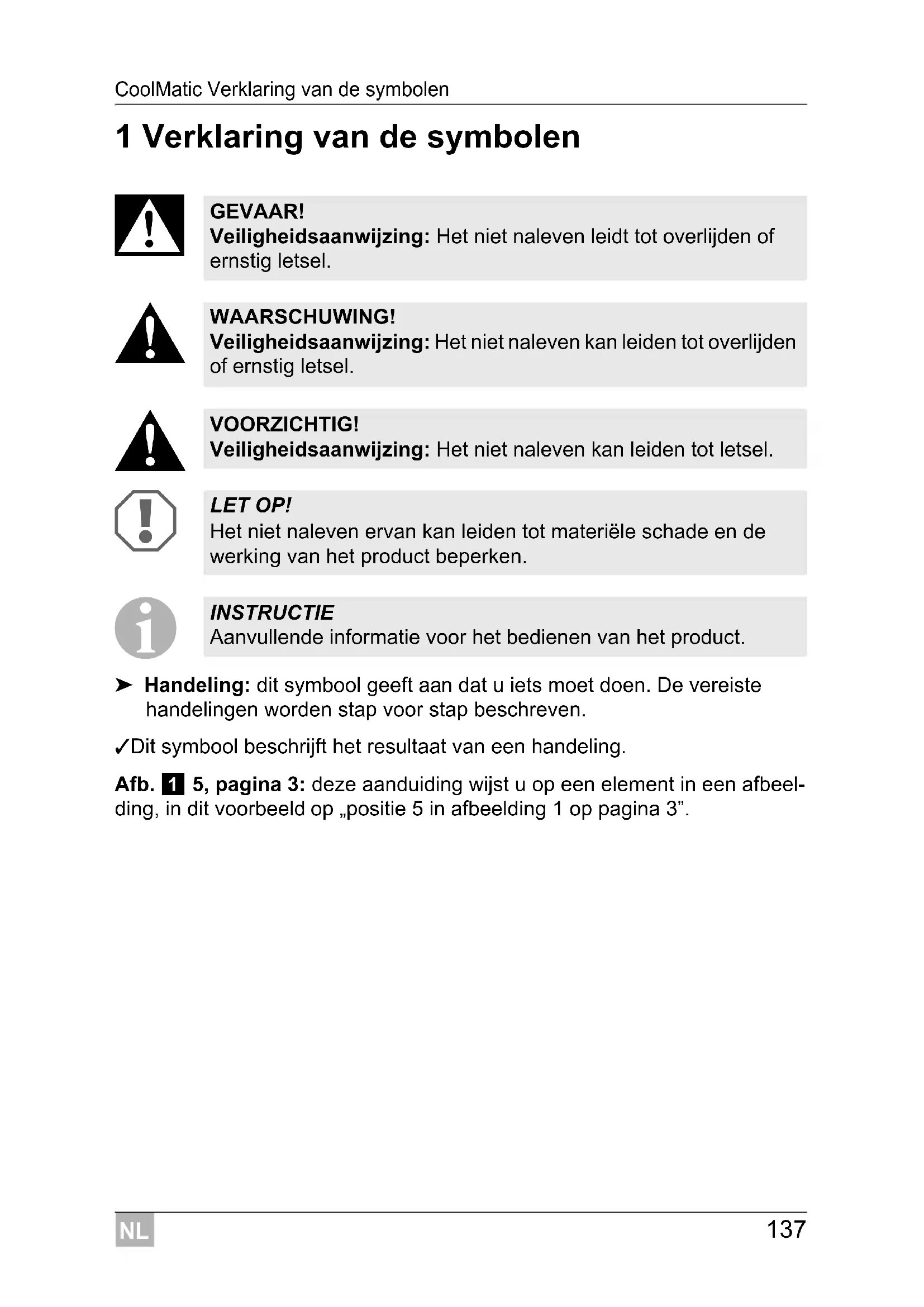

1 Verklaring van de symbolen

GEVAAR!

Veiligheidsaanwijzing: Het niet naleven leidt tot overlijden of ernstig letsel.

WAARSCHUWING!

Veiligheidsaanwijzing: Het niet naleven kan leiden tot overlijden of ernstig letsel.

VOORZICHTIG!

Veiligheidsaanwijzing: Het niet naleven kan leiden tot letsel.

LET OP!

Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken.

INSTRUCTIE

Aanvullende informatie voor het bedienen van het product.

▶ Handeling: dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stap voor stap beschreven.

√Dit symbool beschrijft het resultaat van een handeling.

Afb. 1 5, pagina 3: deze aanduiding wijst u op een element in een afbeelding, in dit voorbeeld op „positie 5 in afbeelding 1 op pagina 3”.

2 Veiligheidsinstructies

De fabrikant kan in de volgende gevallen niet aansprakelijk worden gesteld voor schade:

● montage- of aansluitfouten
- beschadiging van het product door mechanische invloeden en overspanningen
- veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
- gebruik voor andere dan de in de handleiding beschreven toepassingen

2.1 Algemene veiligheid

GEVAAR!

- Op boten: als uw toestel op het stroomnet is aangesloten, dient u er absoluut voor te zorgen dat de stroomtoevoer via een aardlekschakelaar beveiligd is.

WAARSCHUWING!

• Laat installaties in vochtige ruimtes alleen door een vakmonteur aansluiten.
• Als het toestel zichtbaar beschadigd is, mag het niet in gebruik worden genomen.
• Als de aansluitkabel van dit toestel wordt beschadigd, moet deze om gevaar uit te sluiten door de fabrikant, diens klanten-service of een gelijkwaardig gekwalificeerd persoon worden vervangen.
• Reparaties aan dit toestel mogen uitsluitend door vakmonteurs worden uitgevoerd. Door ondeskundige reparaties kunnen grote gevaren ontstaan.
• Dit toestel kan door kinderen vanaf 8 jaar en ouder evenals door personen met verminderde fysieke, zintuiglijke of geestelijke vermogens of tekortschietende ervaring en kennis gebruikt worden, als ze worden begeleid of hun is uitgelegd hoe ze het toestel veilig kunnen gebruiken. Ook dienen ze inzicht te hebben in de gevaren die het gebruik van het toestel met zich meebrengt.

• Reiniging en gebruikersonderhoud mogen niet door kinderen zonder begeleiding worden uitgevoerd.

• Houd kinderen in het oog; ze mogen niet onbewaakt met het toestel spelen.

• Bewaar en gebruik het toestel buiten het bereik van kinderen onder 8 jaar.
• Bewaar geen explosiegevaarlijke stoffen, zoals spuitbussen met brandbaar drijfgas, in het toestel.

VOORZICHTIG!

• Beknellingsgevaar! Grijp niet in de scharnier.
• Levensmiddelen mogen alleen in de originele verpakking of in geschikte bakken worden bewaard.

LET OP!

• Vergelijk de spanning op het typeplaatje met de aanwezige energievoorziening.
• Trek de stekker nooit aan de aansluitkabel uit het stopcontact.
• Als het koeltoestel op het DC-stopcontact is aangesloten: Klem uw koeltoestel en andere verbruikers van de accu los voor u een snellader aansluit.
• Als het koeltoestel op het DC-stopcontact is aangesloten: Verbreek de verbinding of schakel het koeltoestel uit, als u de motor uitschakelt. Anders kan de accu worden leeg raken.
• Het koeltoestel is niet geschikt voor de opslag van bijtende of oplosmiddelhoudende stoffen.
  ● Houd de afvoeropening altijd schoon.
• Open in geen geval het koelcircuit.
• Transporteer het toestel nooit in horizontale stand, zodat er geen olie uit de compressor kan stromen.
• Voorkom beschadiging van het koelcircuit tijdens transport. Het koudemiddel in het koelcircuit is licht ontvlambaar.
  Bij een beschadiging van het koelcircuit:
• Vermijd open vuur en ontstekingsvonken.
  – Ventileer de ruimte goed.
• Stel het toestel op een droge en tegen spatwater beschermde plaats op.

2.2 Veiligheid bij het gebruik van het toestel

GEVAAR!

- Blanke leidingen nooit met blote handen aanraken. Dit geldt vooral bij gebruik op het wisselstroomnet.

VOORZICHTIG!

• Voor ingebruikneming moeten toevoerleiding en stekker droog zijn.
• Voorkom dat levensmiddelen tijdens het aansluiten op een accu in aanraking met accuzuur komen.

LET OP!

• Gebruik geen elektrische toestellen binnen het koeltoestel, behalve als deze toestellen daarvoor door de fabrikant worden aanbevolen.
• Plaats het toestel niet in de buurt van open vuur of andere warmtebronnen (verwarming, sterke zonnestraling, gasovens enz.).
  • Oververhittingsgevaar!

Let er altijd op dat de warmte die bij het gebruik ontstaat goed afgevoerd kan worden. Zorg ervoor dat het toestel op voldoende afstand tot wanden en voorwerpen staat, zodat de lucht kan circuleren.

• Let erop dat de ventilatieopeningen niet worden afgedekt.
• Vul het binnenreservoir niet met vloeistoffen of ijs.
• Dompel het toestel nooit onder in water.
• Bescherm het toestel en de kabels tegen hitte en vocht.
• Let erop, dat de spijzen de wanden van de koelruimte niet aanraken.

3 Omvang van de levering

Hoeveelheid Omschrijving

1 Koelkast met legborden
1 Gebruiksaanwijzing

4 Toebehoren

Als toebehoren verkrijgbaar (niet bij de levering inbegrepen):

Omschrijving Toelichting Artikelnr.

Low ambient control

Schakelt een bijkomende verwarming aan de compressor. Hierdoor springt de compressor bij extreem lage omgevingstemperaturen vaker aan, waardoor het vriesvak gekoeld wordt.

LAC

5 Gebruik volgens de voorschriften

De koelkast is geschikt voor het koelen en invriezen van levensmiddelen.

VOORZICHTIG! Gevaar voor de gezondheid!

Controleer of het koelvermogen van het toestel voldoet aan de eisen van de levensmiddelen of geneesmiddelen die u wilt koelen.

De koelkast is uitsluitend geschikt voor de installatie in een inbouwnis. Na de montage mag alleen de voorkant van het toestel vrij toegankelijk zijn.

6 Technische beschrijving

De WAECO CoolMatic-koeltoestellen van de CRX-serie kunnen waren afkoelen en koel houden. In het vriesvak kunnen waren worden diepgevroren. Als de koelkast zonder vriesvak gebruikt wordt, kunnen diepgevroren waren met de snelkoelfunctie kortstondig bewaard worden.

Alle in de koelkast gebruikte materialen zijn geschikt voor levensmiddelen. Het koelcircuit is onderhoudsvrij.

Het toestel kan zowel op 12 V en 24 V als op 100 – 240 V worden aangesloten.

Bij het gebruik op boten kan de koelkast aan een permanente helling van 30° worden blootgesteld.

CRX50, CRX65, CRX80:

De temperatuur wordt met het bedieningspaneel aan de linker binnenkant van de koelkast ingesteld. Er kan gekozen worden uit vier temperatuurbereiken van +3 °C tot +12 °C en een snelkoelfunctie.

CRX110, CRX140:

De temperatuur wordt met het bedieningspaneel aan de linker binnenkant van de koelkast ingesteld. Er kan gekozen worden uit vier temperatuurbereiken van +3 °C tot +12 °C en een wintermodus.

6.1 Bedieningselementen in de binnenruimte

De verschillende koelkasttypes zijn in de volgende afbeeldingen weergegeven:

• CRX50: afb. 1, pagina 3
• CRX65: afb. 2, pagina 3
• CRX80: afb. 3, pagina 4
• CRX110: afb. 4, pagina 4
• CRX140: afb. 5, pagina 5

Nr. Toelichting

1 Vriesvak (uitneembaar: alleen CRX50, CRX65, CRX80)

2 Bedieningspaneel

3 Rooster (opklapbaar, zodat flessen in de koelruimte kunnen worden gezet)

4 Aflegvlak

5 Fruitvak

6 Flessenhouder(voor het vastzetten van flessen in het deurvak)

7 Dekselvak (opklapbaar)

6.2 Bedieningselementen

Nr. in afb. 6, pagina 5, Toelichting afb. 7, pagina 6
1 Infraroodsensor voor het schakelen van de binnenverlichting
2 Led: service-indicatie
3 Led: Groen: compressor loopt Oranje: compressor uit
4	A	a	n	/	u	i
5 Binnenverlichting
6 Temperatuurkeuzetoets
7 Led: snelkoelfunctie aan (CRX50, CRX65, CRX80) Led: wintermodus aan (CRX110, CRX140)
8 Leds: temperatuurstanden 1 tot 4

7 Koelkast opstellen en aansluiten

7.1 Veiligheidsinstructies voor de installatie op boten

Neem bij de installatie op boten met name de volgende aanwijzingen in acht:

GEVAAR!

Als uw toestel op het stroomnet is aangesloten, dient u er absoluut voor te zorgen dat de spanningsvoorziening met een aardlekschakelaar beveiligd is!

LET OP!

• Het toestel is ontworpen voor een helling van max. 30°. Let bij het opstellen van de koelkast op dat het toestel voor deze omstandigheden beveiligd moet zijn. Neem bij vragen over de installatie contact op met een gekwalificeerd en gespecialiseerd bedrijf.
• Stel de koelkast zodanig op dat de verwarmde lucht goed kan wegtrekken (naar boven of naar de zijkanten, afb. 8, pagina 6).
• Het toestel is bestemd voor omgevingstemperaturen tussen de +16 °C en +43 °C.

7.2 Koelkast opstellen

Neem de volgende instructies bij het opstellen in acht:

- Stel de koelkast zodanig op dat de verwarmde lucht goed kan wegtrekken (naar boven of naar de zijkanten, afb. 8, pagina 6).

Legenda bij afb. 8, pagina 6

Nr. Toelichting

1 Koude toevoerlucht

2 Warme afvoerlucht

3 Condensor

4 Afstand boven de koelkast, als er naar boven of naar de zijkant niet voldoende afvoerlucht kan circuleren

• Hou openingen (ventilatiesleuven enz.) in de behuizing of de inbouw-structuur vrij van voorwerpen.
• Bij het normale gebruik van de koelkast ontstaat condens. U kunt de condens ofwel regelmatig opvegen of door een afvoer in het achterste gedeelte van de koelkast aftappen.

Ga als volgt te werk om de koelkast op te stellen:

▶Als u de condens met een slang wilt aftappen: Verwijder de afvoerstop (afb. 9 1, pagina 7).

▶ Sluit een slang met een binnendiameter van 10 mm aan op de afvoeraansluiting (afb. 9 2, pagina 7).

Maak de transportbeveiliging (hoofdstuk „Vergrendeling losmaken” op pagina 152) los.

▶Open de deur van de koelkast.

▶ Maak de blinde doppen (afb. 10 2, pagina 7) los.

▶Schuif de koelkast in de nis.

▶ Bevestig de koelkast met geschikte schroeven (afb. 10 1, pagina 7).

▶ Druk de blinde doppen (afb. 10 2, pagina 7) in de openingen.

7.3 Deuraanslag wijzigen

U kunt de aanslag van de deur wijzigen, zodat de deur naar links in plaats van naar rechts opengaat.

▶ Ga te werk zoals weergegeven in afb. 11, pagina 8 tot afb. 13, pagina 8 om de deuraanslag te wijzigen.

7.4 Koelkast aansluiten

Koelkast op gelijkspanning aansluiten

LET OP!

• Om spannings- en vermogensverlies te vermijden, moet de aansluitkabel zo kort mogelijk zijn en mag de kabel niet onderbroken worden.
  Vermijd daarom extra schakelaars, stekkers of verdeeldozen.
• Koppel het toestel en andere verbruikers van de accu los, voordat u de accu met een snellader oplaadt. Overspanningen kunnen de elektronica van de toestellen beschadigen.

De koelkasten kunnen met 12 V of met 24 V gelijkspanning gebruikt worden.

Voor de veiligheid is de koelkast uitgerust met een elektronische beveiliging tegen verkeerd polen, die de koelkast beschermt tegen verkeerd polen bij de accuaansluiting en tegen kortsluiting.

Ter bescherming van de accu schakelt de koelkast automatisch uit, als de spanning niet meer voldoende is (zie de volgende tabel).

	12 V 24 V
Uitschakelspanning	10,4 V 22,8 V
Herinschakelspanning	11,7 V 24,2 V

Bepaal de vereiste kabeldiameter afhankelijk van de kabellengte aan de hand van afb. 14, pagina 9.

Legenda bij afb. 14, pagina 9:

Coördinatenas Betekenis Eenheid
I Kabellengte m
∅ Kabeldiameter	mm ^2

LET OP!

Let op de juiste polen.

▶Controleer voor ingebruikneming van het toestel of de bedrijfsspanning en de accuspanning overeenkomen (zie typeplaatje).
▶Sluit uw koelkast aan op een steekplaats die met minstens 15 A (bij 12 V) resp. 7,5 A (bij 24 V) beveiligd is (afb. 15 1, pagina 9).
▶ Verbind de rode kabel (afb. 15 rt, pagina 9) met de pluspool van de accu.
▶ Verbind de zwarte kabel (afb. 15 sw, pagina 9) met de minpool van de accu.

Koelkast op wisselspanning aansluiten

GEVAAR! Levensgevaar!

• Werk nooit met stekkers en schakelaars als u natte handen heeft of met uw voeten op een natte ondergrond staat.
• Als u uw koeltoestel aan boord van een boot per land-aansluiting aan het wisselstroomnet gebruikt, moet u in elk geval een aardlekschakelaar tussen wisselstroomnet en koeltoestel schakelen.
  Laat u door een deskundige adviseren.

Ga als volgt te werk als u de koelkast aansluit op wisselspanning:

▶ Steek de stekker in het AC-stopcontact (afb. 16 1, pagina 9).

8 Koelkast gebruiken

INSTRUCTIE

• Voordat u de nieuwe koelkast in gebruik neemt, moet u deze om hygiënische redenen van binnen en van buiten reinigen met een vochtige doek (zie ook hoofdstuk „Reiniging en onderhoud” op pagina 153).
• Druk de klep van het vriesvak niet met geweld dicht.
• Trek de scheidingswand er niet uit als zich ijs in het vriesvak bevindt.
• Verwijder de paneelsticker bij de bediening van de koelkast niet.

8.1 Tips om energie te sparen

• Kies een goed geventileerde en tegen zonnestralen beschermde plaats.
• Laat warme gerechten eerst afkoelen, voordat u deze in de koelkast legt.
• Open de koelkast niet vaker dan nodig. Staat de deur langer dan 5 minuten open, dan begint het licht te knipperen.
  ● Laat de deur niet langer openstaan dan nodig.
• Ontdooi de koelkast zodra zich een ijslaag gevormd heeft.
• Vermijd een onnodig lage binnentemperatuur.
• Verwijder regelmatig stof en vuil van de condensor.

8.2 Koelkast gebruiken

LET OP!

• In de binnenruimte van het koeltoestel mogen geen elektrische toestellen worden geplaatst. Een uitzondering geldt voor toestellen die door de fabrikant daarvoor zijn vrijgegeven.
• Zorg ervoor dat drank of voedsel in glazen flessen niet te sterk afkoelt. Bij het bevriezen zetten drank of vloeibare levensmiddelen uit. Hierdoor kunnen de glazen flessen kapot gaan.
• Levensmiddelen mogen alleen in de originele verpakking of in geschikte bakken worden bewaard.
• Zorg ervoor dat zich alleen voorwerpen of waren in de koelkast bevinden die op de gekozen temperatuur gekoeld mogen worden.

Met de koelkast kunnen verse levensmiddelen worden geconserveerd. Bovendien kunt u in het vriesvak diepgevroren levensmiddelen conserveren en verse levensmiddelen invriezen.

▶Schakel de koelkast in door op de aan/uit-toets te drukken.

INSTRUCTIE

Na het inschakelen heeft de koelkast een bepaalde tijd nodig tot de compressor begint te lopen.

Temperatuur instellen

Druk op de temperatuurkeuzetoets om de temperatuur in vier standen tussen „koel” en „heel koud” in te stellen.

Het aantal brandende leds boven de temperatuurkeuzetoets geeft het temperatuurbereik aan:

- 1 = k o e l
- ...
- 4 = heel koud

▶Druk opnieuw op de temperatuurkeuzetoets om van stand 4 naar stand 1 te wisselen.

INSTRUCTIE

Het koelvermogen kan worden beïnvloed door

● de omgevingstemperatuur,
- de hoeveelheid levensmiddelen die geconserveerd dienen te worden,
- het aantal keren dat de deur wordt geopend.
Indien de omgevingstemperatuur 16 °C – 20 °C bedraagt, dient u de koelkast ten minste op stand 2 te zetten.

Snelkoelfunctie instellen (alleen CRX50, CRX65, CRX80)

LET OP!

• Gebruik de snelkoelfunctie alleen als het uitneembare vriesvak niet geplaatst is. Anders bestaat het gevaar dat het vriesvak uiterst koud wordt en een condensatie van water aan de buitenkant van de koelkast niet verhinderd kan worden. Bovendien zal het energieverbruik sterk stijgen.
• Houd er rekening mee dat flessen en dergelijke door bevriezing kunnen springen.
• Houd er rekening mee dat het moeilijk is om de koelkastdeur onmiddellijk na het sluiten te openen.

Het is mogelijk om de koelkast met een snelkoelfunctie te gebruiken om diepvriestemperaturen te bereiken.

▶Druk de temperatuurkeuzetoets langer dan 3 seconden in.
√De led boven de temperatuurkeuzetoets brandt.
Druk opnieuw langer dan 3 seconden op de temperatuurkeuzetoets om de koelkast met de normale koelfunctie te gebruiken.

Wintermodus instellen (alleen CRX110, CRX140)

De wintermodus garandeert bij buitentemperaturen onder 16 °C een optimaal bedrijf:

▶Druk de temperatuurkeuzetoets langer dan 3 seconden in.
√ De koelkast schakelt in de wintermodus en de led boven de temperatuur-keuzetoets brandt.
Druk opnieuw langer dan 3 seconden op de temperatuurkeuzetoets om de koelkast met de normale koelfunctie te gebruiken.

Levensmiddelen conserveren

LET OP!

• Conserveer geen warme levensmiddelen in het koelvak.
• Zet geen glazen potten/flessen met vloeistoffen in het vriesvak.

INSTRUCTIE

Bewaar levensmiddelen die snel geuren en smaken opnemen, zoals vloeistoffen en producten met een hoog alcoholpercentage, in dichte potten/flessen/bakjes.

U kunt in het koelvak levensmiddelen conserveren. De conserveringstijd van de levensmiddelen is doorgaans op de verpakking aangegeven.

Het koelvak is in verschillende zones verdeeld, die verschillende temperatu- ren hebben:

• De koude zones bevinden zich direct boven de laden voor fruit en groente, dicht bij de achterwand.
• Neem de gegevens m.b.t. temperatuur en houdbaarheid op de verpakkingen van de levensmiddelen in acht.

• Neem de volgende instructies bij het conserveren in acht:

• Vries producten die aan het ontdooien zijn of al ontdooid zijn in geen geval opnieuw in, maar nuttig deze zo snel mogelijk.

• Wikkel de levensmiddelen in aluminium- of plasticfolie en stop ze in afsluitbare bakken met deksel. Daardoor worden de aroma's, de substantie en de versheid beter geconserveerd.

Koelruimte ontdooien

Het toestel biedt twee mogelijkheden om de condens die bij het gebruik ontstaat, te verwijderen:

- Direct naar buiten afvoeren:

Verwijder de afvoerstop (afb. 9 1, pagina 7).

Sluit een slang met een binnendiameter van 10 mm aan op de afvoeraansluiting (afb. 9 2, pagina 7).

Gebruik geen mechanisch gereedschap voor het verwijderen van ijslagen of het losmaken van vastgevroren voorwerpen. Een uitzondering geldt voor toestellen die door de fabrikant daarvoor zijn vrijgegeven.

Ga als volgt te werk om de koelkast te ontdooien:

▶Neem de waren eruit.
▶ Bewaar deze eventueel in een ander koeltoestel, zodat ze koud blijven.
▶Druk op de aan/uit-toets tot de koelkast uitschakelt.
▶Open de deur volledig.

8.3 Vergrendeling losmaken

LET OP!

Verstel het vergrendelingsmechanisme alleen bij een geopende deur. Bij gebruik bij een gesloten deur raakt het toestel beschadigd.

De koelkast beschikt over een vergrendelingsmechanisme (afb. 17 1, pagina 10) dat ook als transportbeveiliging dient. De volgende instellingen zijn mogelijk:

• Lock (schijf tot de aanslag naar rechts draaien): de deur is gesloten en vergrendeld.
  Om de deur te openen trekt u de deurgreep naar boven en opent u de deur.
• Vent (schijf tot de aanslag naar links draaien): de deur is iets geopend, maar wel vastgezet.
  Gebruik deze stand, als u het toestel langere tijd buiten werking stelt.

8.4 Koelkast uitschakelen en stilleggen

Als u de koelkast lange tijd wilt stilleggen, gaat u als volgt te werk:

▶Druk op de aan/uit-toets tot de koelkast uitschakelt.
Koppel de aansluitkabels van de accu los of trek de stekker van de wisselstroomleiding uit de gelijkrichter.
▶Reinig de koelkast (zie hoofdstuk „Reiniging en onderhoud“ op pagina 153).
Draai de vergrendelingsschijf (afb. 17 1, pagina 10) tot de aanslag naar links ("Vent").
▶Sluit de deur tot deze vastklikt.
√ De deur blijft open en verhindert zo geurvorming.

8.5 Zekering vervangen

Als de zekering in de wisselstroomsokkel defect is, kunt u deze vervangen.

▶ Haal het zekeringenvak (afb. 16 2, pagina 9) met een schroevendraaier omhoog.
▶Vervang de zekering (250 V/4 A).
▶Sluit het zekeringenvak weer.

9 Reiniging en onderhoud

LET OP!

• Gebruik voor het reinigen geen bijtende schoonmaakmiddelen of harde voorwerpen, de koelkast zou hierdoor beschadigd kunnen raken.
• Gebruik geen harde of scherpe gereedschappen om het ontdooiingsproces te versnellen.

▶ Reinig de koelkast regelmatig en als hij vuil is met een vochtige doek.
▶Let erop dat er geen water in de afdichtingen druppelt. Dit kan de elektronica beschadigen.
▶Veeg de koelkast na de reiniging droog met een doek.
▶Verwijder regelmatig stof en vuil van de condensor.

10 Garantie

De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot het filiaal van de fabrikant in uw land (adressen zie achterkant van de handleiding) of tot uw speciaalzaak.

Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen:

• een kopie van de factuur met datum van aankoop,
• reden van de klacht of een beschrijving van de storing.

11 Afvoer

WAARSCHUWING! Gevaar voor kinderen!

Voor het afvoeren van uw oude koelkast:

● Haak de deuren uit
- Laat de aflegvlakken in de koelkast, zodat kinderen er niet in kunnen.

▶Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften.

12 Storingen verhelpen

Betekenis van de rode led (afb. 6 2, pagina 5, afb. 7 2, pagina 6)

Bij functiestoringen licht de led meerdere keren op. Het aantal impulsen hangt af van het type storing.

leder oplichten duurt steeds een kwart seconde. Na de serie impulsen volgt een pauze. De reeks voor de storing wordt om de vier seconden herhaald.

Aantal impulsen Storing Mogelijke oorzaak
1 Voedingsspanning	De voedingsspanning ligt	buiten het inge-stelde bereik.
2 Overstroom ventiator	De ventilator belast de elektronische eenheid met meer dan 1 A.
3 Motor start niet De rotor zit vast.		Het drukverschil in het koelsysteem is te hoog (>5 bar).
4	Te laag toerental	Bij te sterk belast koelsysteem kan het mini-male toerental van de motor van 1850 min^-1 niet worden aangehouden.
5 Te hoge temperatuur van de elektronische eenheid		Bij te sterk belast koelsysteem of te hoge tem- peratuur wordt de elektronische eenheid te heet.
Permanent	NTC-fout	NTC is defect.

Compressor loopt niet (accuaansluiting)

Storing Mogelijke oorzaak Oplossing
U_KL=0 V Onderbreking in de aansluitkabel accu - elektronica		Verbinding tot stand brengen
		Hoofdschakelaar defect (indien aanwezig)
		Extra leidingzekering doorgebrand (indien aanwezig)
U_KL ≤ U_AAN	Accuspanning te laag Accu laden
Startpoging met U_KL ≤ U_UIT	Losse kabelverbindingSlecht contact (corrosie)	Verbinding tot stand brengen
	Accucapaciteit te gering Accu vervangen
	Kabeldiameter te gering	Kabel vervangen (afb. 14, pagina 9)
Startpoging met U_KL ≥ U_AAN	Omgevingstemperatuur te hoog –
	Be- en ontluchting niet voldoende Koelkast anders zetten
	Condensor vuil Condensor reinigen
Elektrische onderbreking in de compressor tussen de stiften	Compressor defect Compressor vervangen

U_KL Spanning tussen plus- en minklem van de elektronica

U_AAN Inschakelspanning elektronica

U_UIT Uitschakelspanning elektronica

Compressor loopt niet (aansluiting op wisselspanning)

Storing Mogelijke oorzaak Oplossing
Geen spanning Onderbreking in de aansluitkabel Verbinding tot stand brengen
Extra leidingzekering doorgebrand (indien aanwezig)		Leidingzekering vervangen
Spanning is voorhanden, maar compressor loopt niet	Omgevingstemperatuur te hoog –
	Be- en ontluchting niet voldoende Koelkast anders zetten
	Condensor vuil Condensor reinigen
Elektrische onderbreking in de compressor tussen de stiften	Compressor defect Compressor vervangen

Koelvermogen vermindert, binnentemperatuur stijgt

Storing Mogelijke oorzaak Oplossing
Compressor loopt lang/permanent	Omgevingstemperatuur te hoog –
	Be- en ontluchting niet voldoende Koelkast anders zetten
	Condensor vuil Condensor reinigen
	Ventilator defect Ventilator vervangen
Compressor loopt zelden	Accucapaciteit uitgeput Accu laden

Abnormale geluiden

Storing Mogelijke oorzaak Oplossing
Luid brommen Component	van het koelcircuit kan niet vrij trillen (ligt tegen de wand aan)
	Vreemd voorwerp tussen koelmachine en wand geklemd
	Ventilatorgeluid –

	CRX50 CRX65 CRX80
Inhoud koelvak: 41,2 | 50 | 70,6 | Inhoud vriesvak: 4,4 | 7,0 | 7,5 |
Nuttige inhoud: 45 | 57 | 78 |
Aansluitspanning:	12 V--- of 24 V--- 100 - 240 V~
Gemiddeld opgenomen vermogen (AC):	40 W	45 W	48 W
Nominale stroom 12 V---:	5,0 A	5,5 A	5,6 A
24 V---:	2,6 A	2,8 A	2,9 A
100 V~:	1,14 A	1,22 A	1,23 A
240 V~:	0,53 A	0,58 A	0,56 A
Koeltemperatuurbereik Koelkast: 3 °C tot +12 °C Vriesvak: -15 °C tot -5 °C Snelkoelfunctie (zonder scheidingswand):	maximaal -6 °C± 2 °C
Klimaatklasse: T
Luchtvochtigheid:	maximaal 90 %
Permanente helling:	maximaal 30°
Max. druk:	LD 11 bar/HD 25 bar
Drijfgas:	C_5H_10
Koudemiddel:	R134a
Koudemiddelhoeveelheid:	38 g	42 g	48 g
Afmetingen:	afb. 18, pagina 10	afb. 19, pagina 10	afb. 20, pagina 11
Gewicht:	17 kg	19 kg	21 kg
Keurmerk/certificaat:
	CRX110 CRX140
Inhoud koelvak: 98 l 124 l
Inhoud vriesvak: 9,5 l 11 l
Nuttige inhoud: 107,5 l 135 l
Aansluitspanning:	12 V== of 24 V==100 - 240 V~
Gemiddeld opgenomen vermogen (AC): 50 W 60 W
Nominale stroom
12 V==:	6,2 A	7,7 A
24 V==:	3,0 A	3,6 A
100 V~:	0,82 A	0,95 A
240 V~:	0,34 A	0,4 A
Koeltemperatuurbereik
Koelkast: 3 °C tot +12 °C
Vriesvak: -18 °C tot -6 °C
Klimaatklasse: T
Luchtvochtigheid: maximaal 90 %
Permanente helling: maximaal 30°
Max. druk:	LD 11 bar/HD 25 bar
Drijfgas:	C_5H_10
Koudemiddel:	R134a
Koudemiddelhoeveelheid:	47 g	50 g
Afmetingen:	afb. 21, pagina 11	afb. 22, pagina 12
Gewicht:	27,6 kg	30,6 kg
Keurmerk/certificaat:
