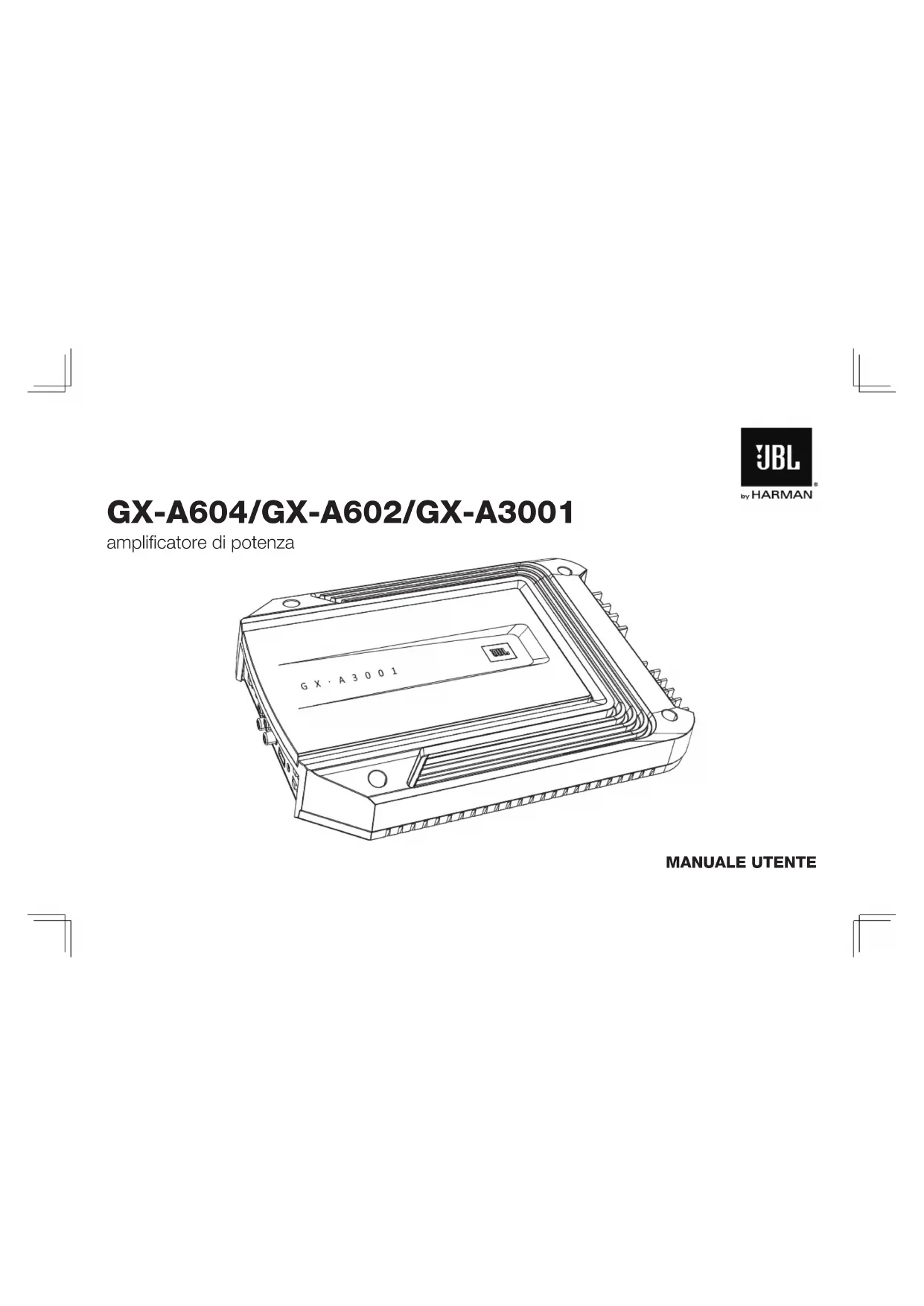

MANUALE UTENTE GXA3001 JBL

amplificatore di potenza

MANUALE UTENTE

UBL

by HARMAN

INTRODUZIONE

GRAZIE per aver acquistato un amplificatore serié GX di JBL. Al fine di potenti servire meglio nel caso in cui dovesto far ricorso all'assistenza in garanzia, conservate la ricevuta di vendita originale e registrar il vosto amplificatore online alla pagina www.jbl.com.

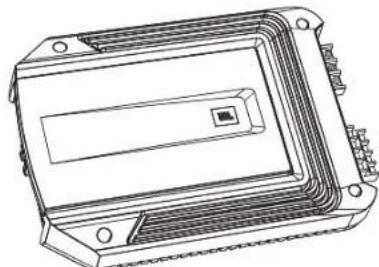

PARTI INCLUSE

Cagliaggio ingresso livello diffusori (GX-A602, GX-A3001 x 1) (GX-A604 x 2)

COLLOCAZIONE E MONTAGGIO

Sebbene le presenti istruzioni spieghino le modalita di installatione degli amplificatori seriGX in senso generale,esse non mostrano in mode specifico i metodi di installatione che potrebbero essere necessari per ciascun singolo veicolo. Se non siete in possesso degli attrezzi o dell'esperienza necessari, non tentate di realizzare l'installatione da soli. Invece, chiedete al vostro rivenditore di car audio JBL autorizzato di indicarvi un installatore professionale.

AVVERTENZE E SUGGERIMENTI PER L'INSTALLAZIONE

IMPORTANTE: Prima di iniziare l'installazione, scollegare il terminale negativo (-) della batteria del veicolo.

• Quando si usano gli attrezzi, indossare occhiali di protezione.
  Controllare gl spazi liberi su entrambi lati di una superficie di montaggio prevista. Accertarsi che le viti o cavi non forino le linee dei freni, le linee del carburante o i cablaggi e che l'instradamento dei cavi non interferisce con il funzionamento in sicurezza del veicolo.
• Durante la realizazione delle connessioni elettriche, accertarsi che siano salde e correttamente isolate.
• Nel caso in cui occora sostituire uno qualsiasi dei fusibili dell'amplificatore, accertarsi di usare lo stesso tipo di fusibile e la corrente nominale dell'originale.

POSIZIONE DI INSTALLAZIONE

Per restare raffreddati, gli amplificatori necessitano di una circolazione dell'aria. Scegliere una collocazione che fornisca sufficiente aria affinché l'amplificatore di raffreddi da solo.

Tra le collocazioni idonee vi sono la parte inferiore di un seile (a condizione che l'amolificatore non interferisca con il meccanismo di regolazione del sedile), nel bagagliao o in qualisi a tto posto che tornasca sufficiente aria di raffreddamento.
Non montare l'amplificatore con il dissipatore di calore rivolto verso il basso, poiché ciò interferisce con il raffreddamento per convezione dell'amplificatore.
Montare I amplificatore in mode tale che non sia danneggiato da parte dei piedi dei passeggeri dei sedili posteriori o cal carico del bagagliaio che si sposta.
Montare I'amplificatore in modo che resti asciutto. Non montare mai un amplificatore all'estmo dell'automobile o nel vano motore.

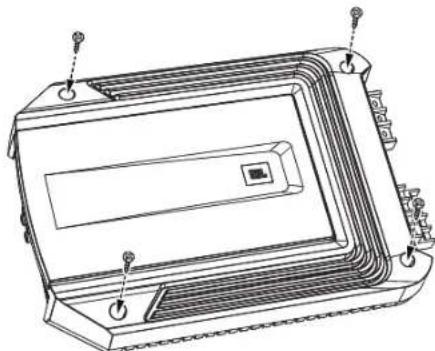

MONTAGGIO DELL'AMPLIFICATORE

NOTA: potre triovare piu comdo realzzare tute le connessioni all'amplificatore prima di montario in mode definitivo sul veicolo.

1. Scegliere una posizione di montaggio idonea cosi come descripto in precedenza.
2. Usando l'amplificatore come modello, segnare le posizioni dei fori di montaggio sulla superficie di montaggio.
3. Praticare fori piota nella superficie di montaggio.
4. Fissare l'amplificatore alla superficie di montaggio con quattro viti di montaggio idonea a scelta. Consiglamo di usare le viti metalliche per lamiera Phillips n. 8. Accertarsi che l'amplificatore sa montato saldamente.

www.jbl.com

CONNECTIONI DI ALIMENTAZIONE E TERRA

IMPORTANTE: prima di iniziare l'installazione, scollegare il terminale negativo (-) della batteria del voicolo.

Gli amplificatori seriGX sio in grado di fornire alti livelli di potenza e richiedono una connessione affidabile per servizio pesante all'impianto eletrico del veicolo per fornire le prestazioni ottimali. Attenersi rigorosamente alle segunti istruzioni.

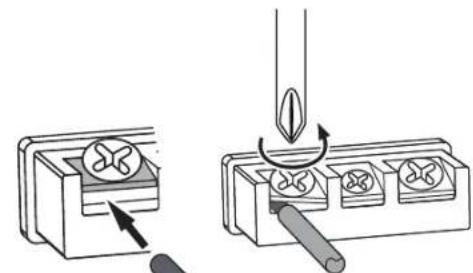

USO DEI CONNECTORI

Gli amplificatori seriGX uano lo stesso tip di terminali a vite per le connessioni di alimentazione e dei diffusori. Qesto tip di terminale e di facile uso e consente l'agevole connessione di fila a sezione grande.

Per usare i connettori, usare un cacciavite Phillips per allentare la vite di fermo del connettore, inserire il filo nudo e serrare la vite di fermo per fissare il filo nel connettore, come illustrato nella figura da seguito.

Allentare la vite

Inserire il filo sotto la rondella
Serrare la vite

IMPORTANTE: accertarsi che i filli nudi dei diffusori (+) e (-) non entrino in contatto reciprocamente o con l'alto terminale su entrambi i terminali dell'amplificatore o dei diffusori. In caso contrario, ne potrebbe conseguire un cortocircuito che potrebbe danneggiare l'amplificatore.

CONNECTION DI TERRA (GND)

Collegare un filo (minimo 10 AWG - 5,3 mm²) dal terminale GND dell'amplicatore direttamente a un punto solido sul telaoi del veicolo.

Per una corretta connessione, usare della carta vetro per pulire la vernice da la superficie metallica sul teloio. Usare una rondella di bloccaggio a stella per fissare la connessione del filo.

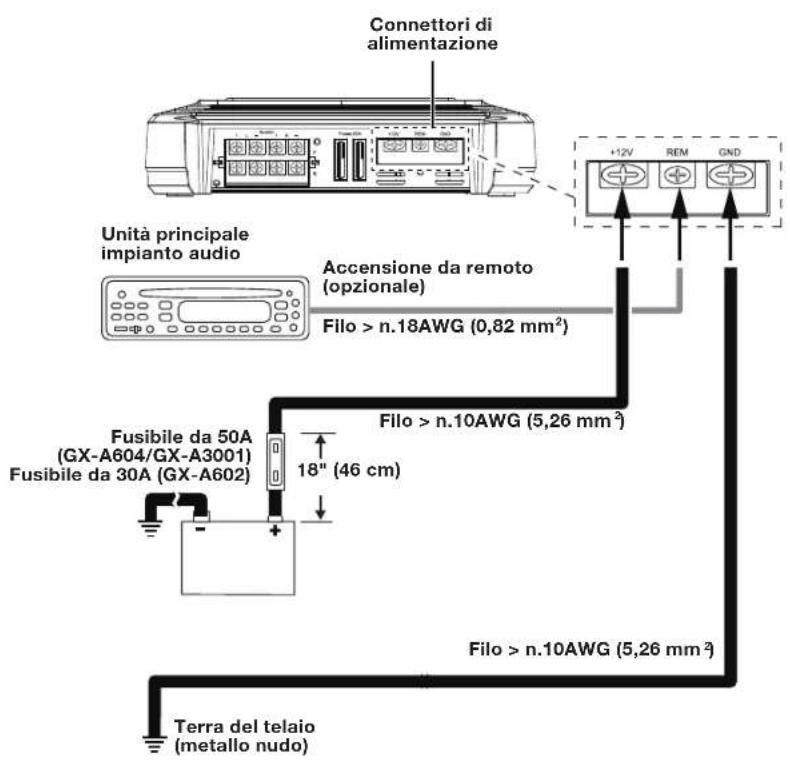

CONNECTIONDELL'ALIMENTAZIONE (12V)

1. Collegare un filo (minimo 10 AWG - 5,3 mm²) direttamente sul terminale positivo (+) della batteria.
2. Installare un portafusibili per un fusibile da 50A (GX-A604, GX-A3001) o un fusibile da 30A (GX-A602) su quello filo a una distance di 18^ (46 cm) dal terminale (+) della batteria. Non installare il fusibile sul portafusibili in questa fase.
3. Instradare quello filo alla posizione dell' amplificatore e collegarlo al terminale +12V dell' amplificatore.Accertarsi di usare I'anello di rinforzo idono ogniqualvolta si instradano dei filiattraverso la paratia antifuoco o altra lamiera.

IMPORTANTE: La mancata protezione idonea del filo positivo da rischi di danni potrebbe provocare un incendio del veicolo.

1. Al termine dell'intradamento e della connessione di quello filo, installare il fusibile idoneo nel portafusibili installato a flanco della batteria (GX-A604, GX-A3001 - fusibile da 50A; GX-A602 - fusibile da 30A)

CONNECTIONI DEI DIFFUSORI E DI INGRESSO

Collegare sempre il terminale del diffusore (+) sull'amplicatore al terminale (+) sul diffusore e il terminale del diffusore (-) sul'amplicatore al terminale (-) sul diffusore.

IMPORTANTE: accertarsi che i fili nudi (+) e (-) non entrino in contatto reciprocamente o con l'alto terminale su entrambi i terminali dell'amplificatore o dei diffusori. In caso contrario, ne potrebbe conseguire un cortocircuito che potrebbe danneggiare l'amplificatore.

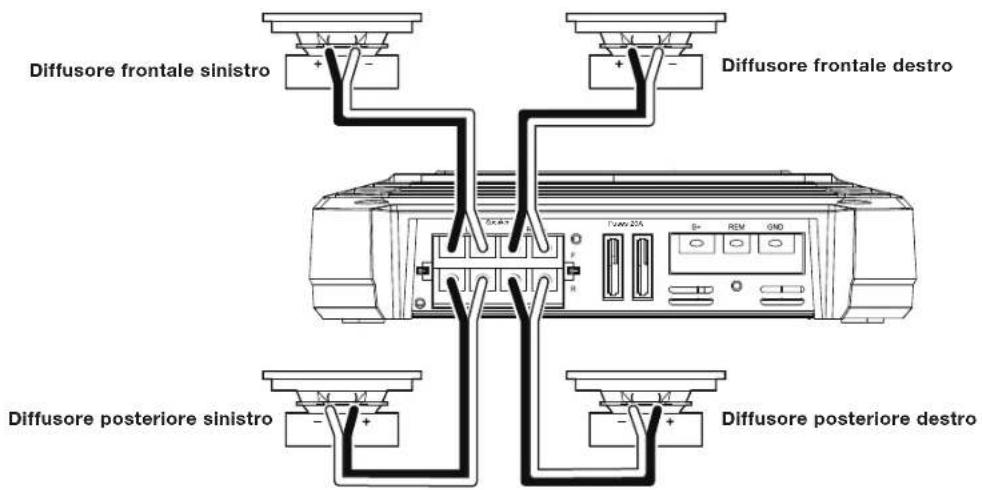

CONNECTIONI DEI DIFFUSORI GX-A604: FUNZIONAMENTO A 4 CANALI

Impedenza minima dei diffusori: 2 ohm (ciascuno)

Collegare i diffusori anteriori ai terminali FL e FR (+) e (-) .
- Collegare i diffusori posteriori ai terminali RL e RR (+) e (-).

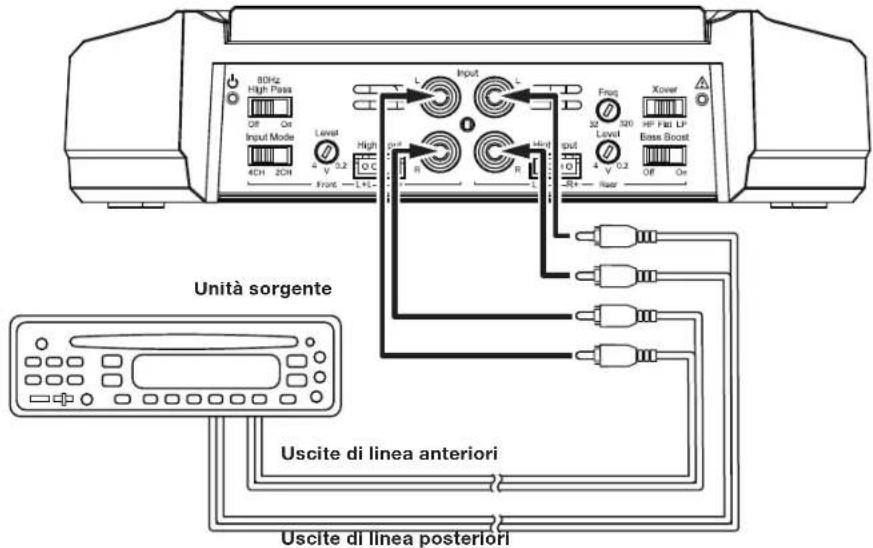

CONNECTIONI DI INGRESSO GX-A604:FUNZIONAMENTO A 4 CANALI

Collegare l'unita sorgente o le uscite sinistra e destra anterioe e posteriori del processore agli ingressi dell'amplificatore come lostrato in figura.

Per informazioni sull'impostazione dei controlli dell'amplificatore per il funzionamento a 4 canali, consulire impostazione dei controlli del crossover a pagina 20.

Per usare gli ingressi del livello dei difusori invece che gli ingressi del livello di linea, consultare Uso degli ingressi del livello dei difusori a pagina 12.

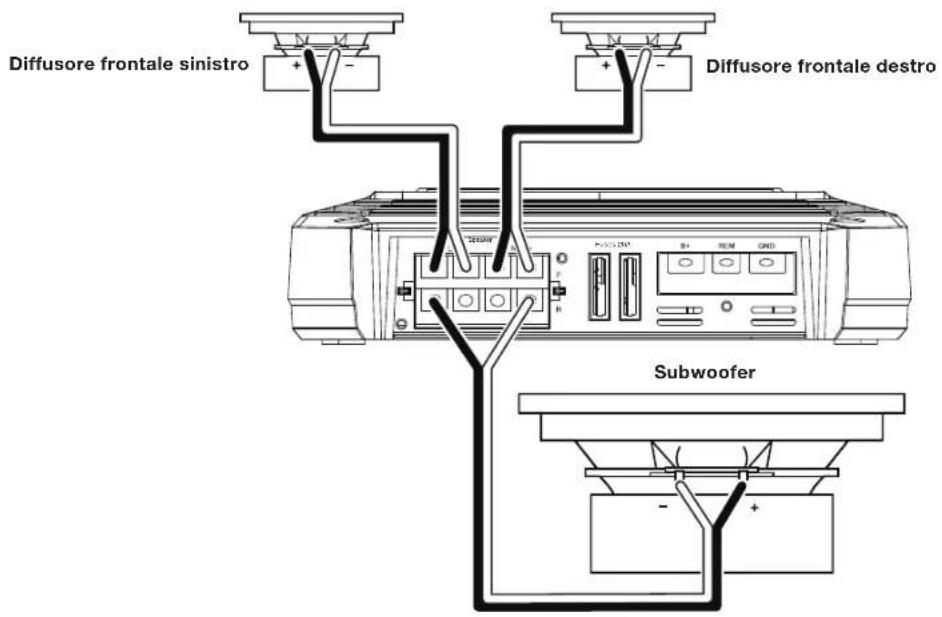

CONNECTIONI DEI DIFFUSORIGX-A604:FUNZIONAMENTO A3 CANALI

Impedenza minima dei diffusori: 2 ohm ciascuno (diffusori sinistro e destro); 4 ohm (subwoofer)

Collegare i diffusori sinistro e destro ai terminali FL e FR (+) e (-)
Collegare il subwoofer al terminali RL (+) e RR (-) il controlo di boost dei bassi del canale posteriore rende i canali posteriori la scola preferita per la connessione del subwoofer. Consultare Impostazione del boost dei bassi a pagna 23). NOTE: è possible collegare due subwoofer da 2 ohm inserie per mantenerile impegenza minima di 4 ohm richiesta per il canale del subwoofer.

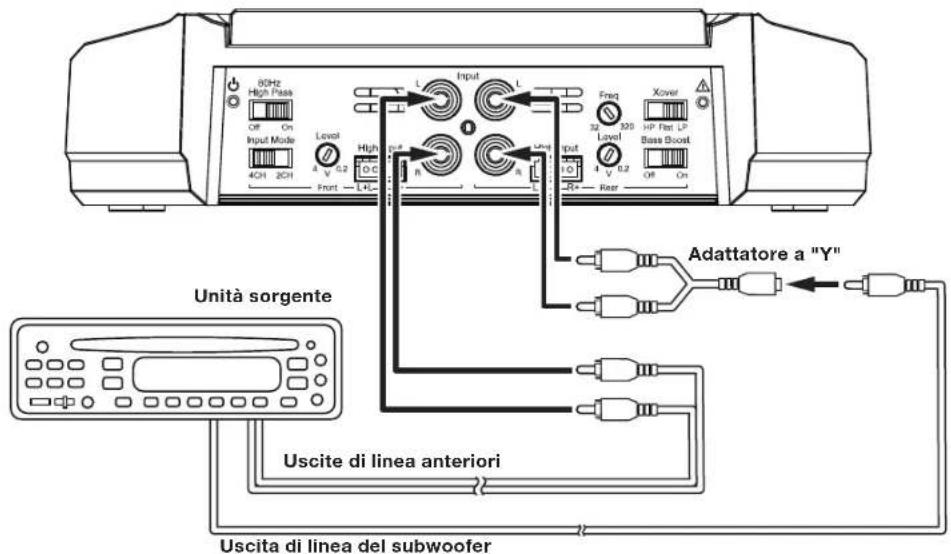

CONNECTIONI DI INGRESSO GX-A604:FUNZIONAMENTO A 3 CANALI

Collegare l'unità sorgente o le uscite di linea del processore come ilustrato nella figura di seguito. Impostare l'interruttore della modalità di ingresso sulla posizione "4CH".

NOTA: Usare un adattatore a "Y" per collegare l'uscita del subwoofer dell'unità sorgente ai jack di ingressso sinistro e destro posteriori dell' amplificatore.

Per informazioni sull'impostazione dei controlli dell'amplificatore per il funzionamento a 3 canali, consulire impostazione dei controlli del crossover a pagina 20.

Per usare gli ingressi del livello dei diffusori invece che gli ingressi del livello di linea, consultare Uso degli ingressi del livello dei diffusori a pagina 12.

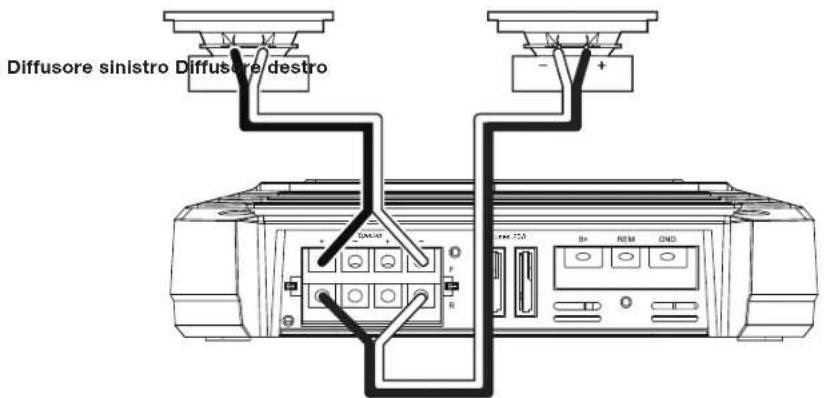

CONNECTION DEI DIFFUSORI GX-A604: FUNZIONAMENTO A 2 CANALI

Impedenza minima dei diffusori: 4 ohm (ciasiuno)

Collegare i diffusori sinistro e destro come illustrato nella figura di seguito.

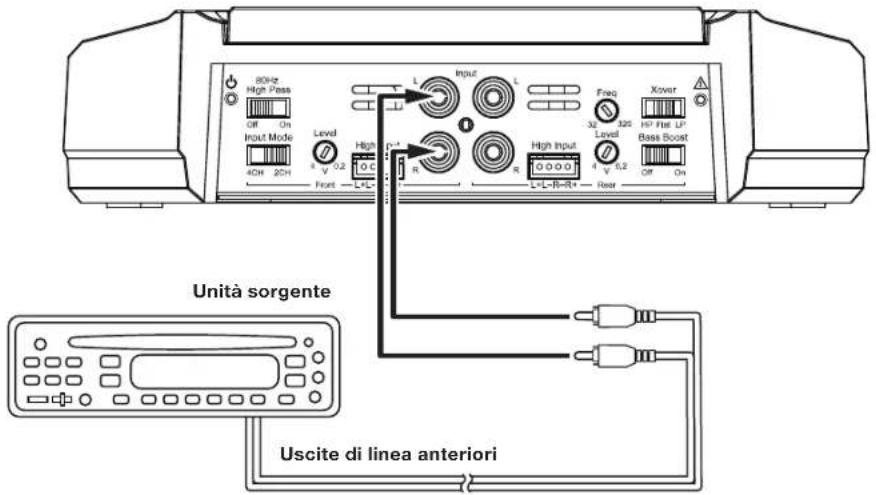

CONNECTIONI DI INGRESSO GX-A604:FUNZIONAMENTO A 2 CANALI

Collegare l'unità sorgente o le uscite di linea del processore come illustrato nella figura di seguito. Usare esclusivamente le connessioni di ingresso sinistra o destra anteriori o accertarsi che l'interruttore della modalità di ingresso sua impostato sulla posizione "2CH".

Per informazioni sull'impostazione dei controlli dell'amplificatore per il funzionamento a 2 canali, consulire Impostazione dei controlli del crossover a pagina 20.

Per usare gli ingressi del livello dei diffusori invece che gli ingressi del livello di linea, consultare Uso degli ingressi del livello dei diffusori a pagina 12.

USO DEGLI INGRESSI DEL LIVELLO DEI DIFFUSORI

Se l'unita sorgente non dispone di uscite del livello di linea, è possible useare il cabaggio di ingresso del livello dei diffusori incluso per collegare l'amplificatore alle uscite dei diffusori dell'unita sorgente. Da sinistra a destra, i connettori sono: L+, L-, R-, R+ (v.di figura a destra). I connettori del livello dei diffusori su tutti i modelli di amplificatori seriGX seguono questa configurazione di cabaggio.

Seguirleistruzioni fornite nelle sezioni precedenti, sostituendo i connettori del livello dei diffusori ai connettori del livello di linea.

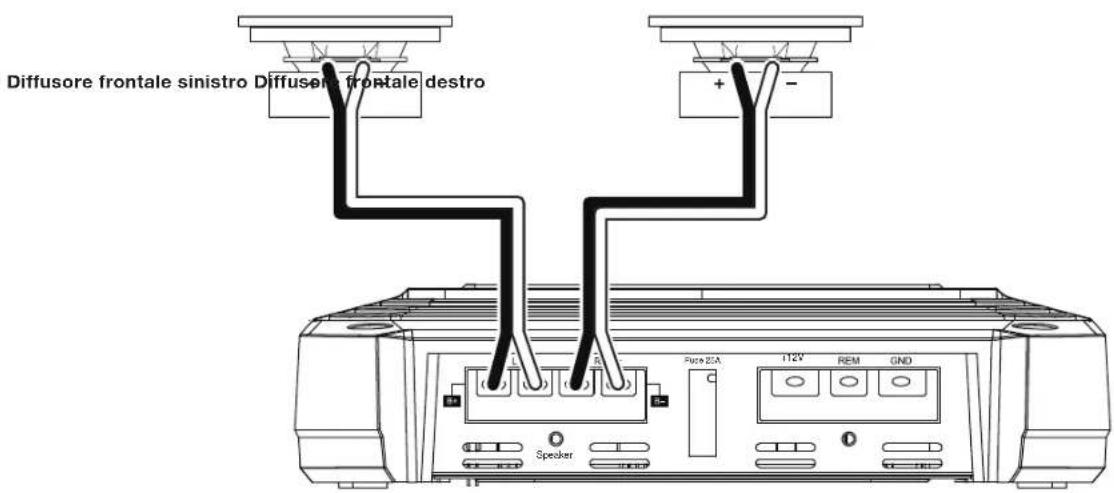

CONNECTIONI DEI DIFFUSORI GX-A602;FUNZIONAMENTO A 2 CANALI

Impedenza minima dei diffusori: 2 ohm (ciascuno)

Collegare i diffusior sinistro e destro ai terminali FL e FR (+) e (-) .

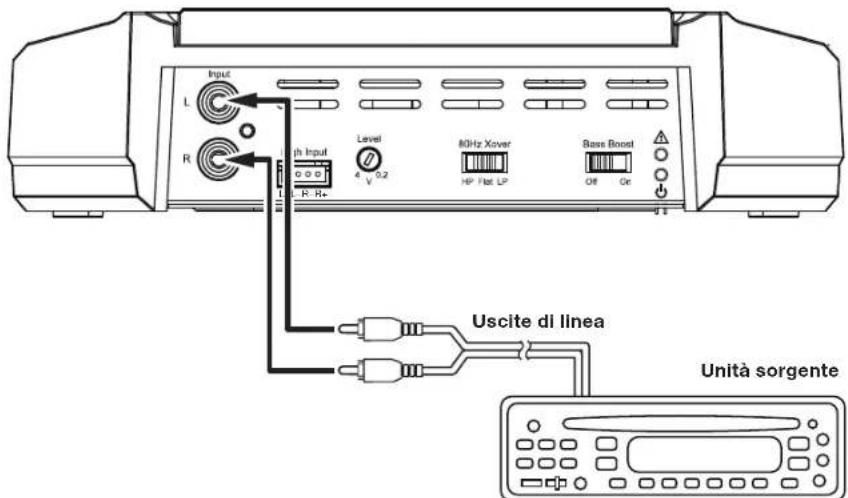

CONNECTIONI DI INGRESSO GX-A602:FUNZIONAMENTO A 2 CANALI

Collegare le uscite di linea dell'unità sorgente o del processore come illustrato nella figura di seguito.

Per informazioni sull'impostazione dei controlli dell'amplificatore per il funzionamento a 2 canali, consulire impostazione dei controlli del crossover a pagina 20.

Per usare gli ingressi del livello dei difusori invece che gli ingressi del livello di linea, consultare Uso degli ingressi del livello dei difusori a pagina 12.

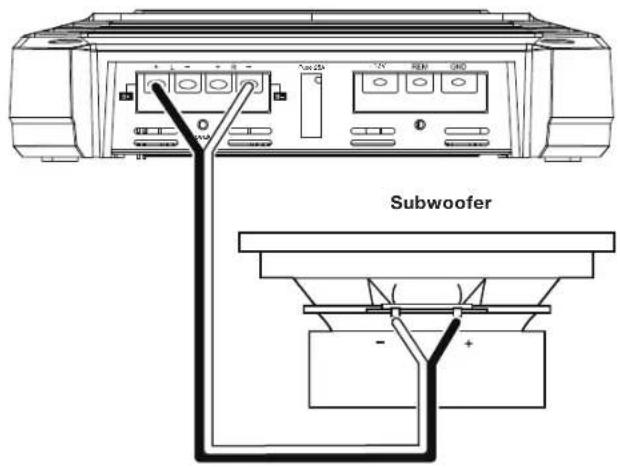

CONNECTIONI DEI DIFFUSORI GX-A602:FUNZIONAMENTO PONTICELLATO

Il funzionamento ponticellato fornisce un unico canale ad alta potenza per un subwoofer.

Impedenza minima dei diffusori: 4 ohm

Collegare il subwoofer ai terminali RL (+) e RR (-). NOTE: è possibile collegare due subwoofer da 2 ohm in series per manteneri impedenza minima di 4 ohm richiesta per il funzionamento ponticellato.

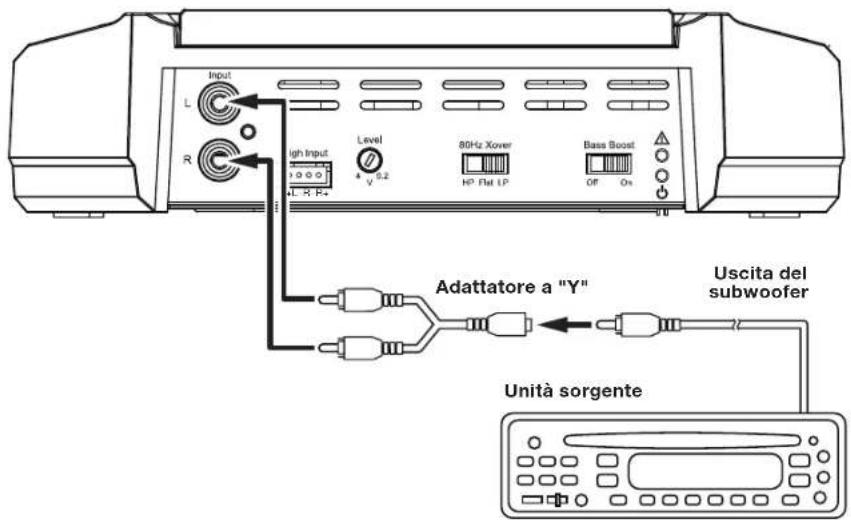

CONNECTIONI DI INGRESSO GX-A602:FUNZIONAMENTO PONTICELLATO

Collegare l'uscita di linea dell'unita sorgente o del subwoofer del processore all'ingresso sinistro dell'amplificatore come lostrato nella figura di seguito.

NOTA: Usare un adattatore a "Y" per collegare l'unita sorgente ai jack di ingresso sinistro e destro dell'amplificatore.

Per informazioni sull'impostazione dei controlli dell'amplificatore per il funzionamento ponticellato, consulire impostazione dei controlli dei crossover a pagina 20.

Per usare gli ingressi del livello dei difusori invece che gli ingressi del livllo di linea, consultare Uso degli ingressi del livllo dei difusori a pagina 12.

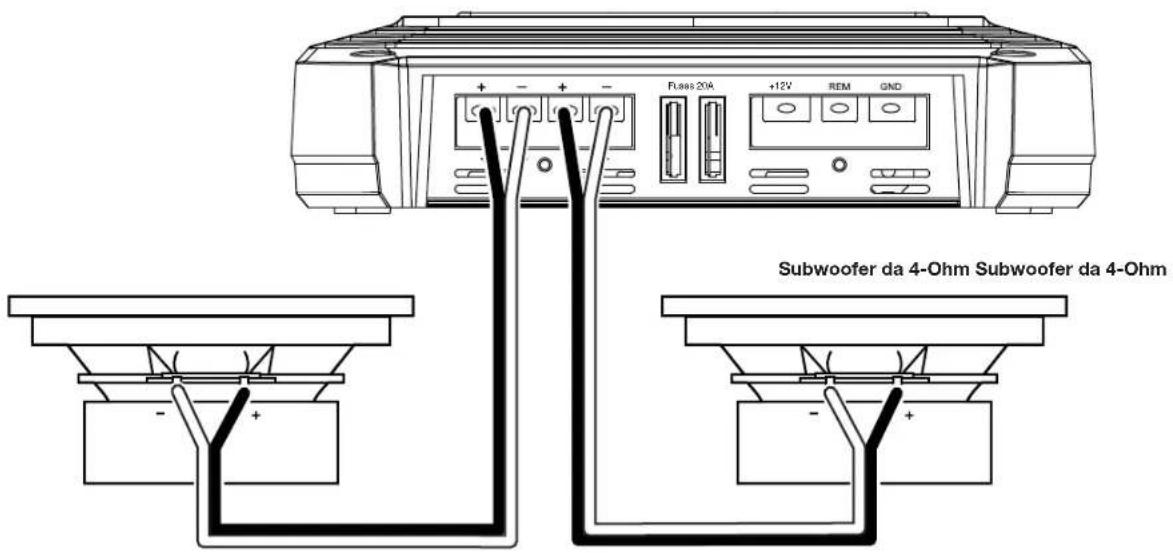

CONNECTIONI DEI DIFFUSORI GX-A3001:

Impedenza minima dei diffusori; 2 ohm (subwoofer unico); 4 ohm (2 subwoofer)

II GX-A3001 ha due set paralleli di connettori dei diffusori, che consentono di collegare due subwoofer.

Se si uses un unico subwoofer, e possible collegario a uno o l'altro dei seti di connettori dei diffusori del GX-A3001.
Se si usano due subwoofer da 2 ohm, e possiblle collegarla a uno dei set di connettori in seri per superare l'impedenza minima richiesta di 2 ohm.

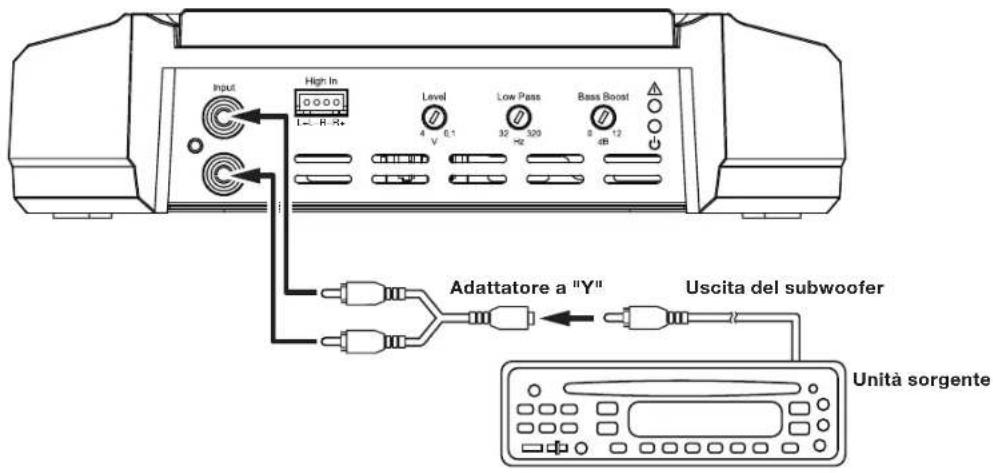

CONNECTION DI INGRESSO GX-A3001:

Use an adattatore a "Y" per collegare l'uscita di linea dell'unita sorgente o del subwoofer del processore agli ingressi sinistro e destro dell'amplificatore come lostrato nella figura di seguito. Se l'unita sorgente non disponhe di un'uscita del subwoofer dedicata, e possible collegare le uscite sinistra/destra posteriori agli ingressi sinistro e destro dell'amplificatore.

Per informazioni sull'impostazione dei controlli dell'amplificatore, consultare Impostazione dei controlli del crossover a pagina 20.
Per usare gli ingressi del livello dei diffusori invece che gli ingressi del livello di linea, consultare Uso degli ingressi del livello dei diffusori a pagina 12.

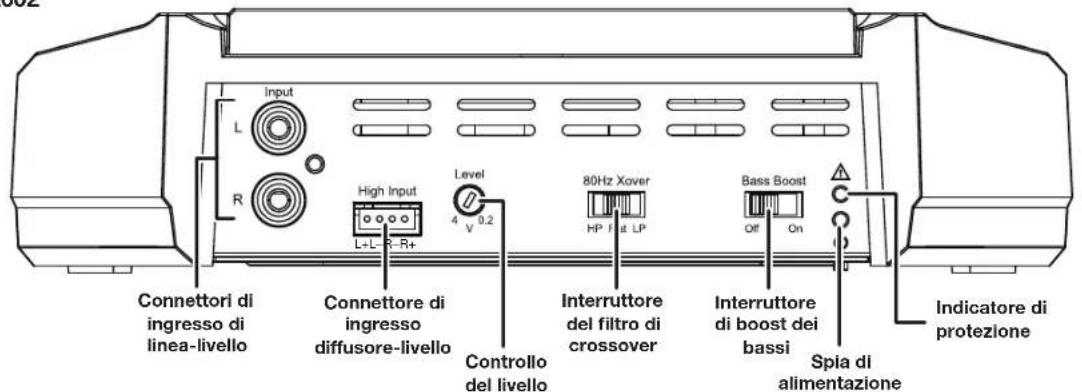

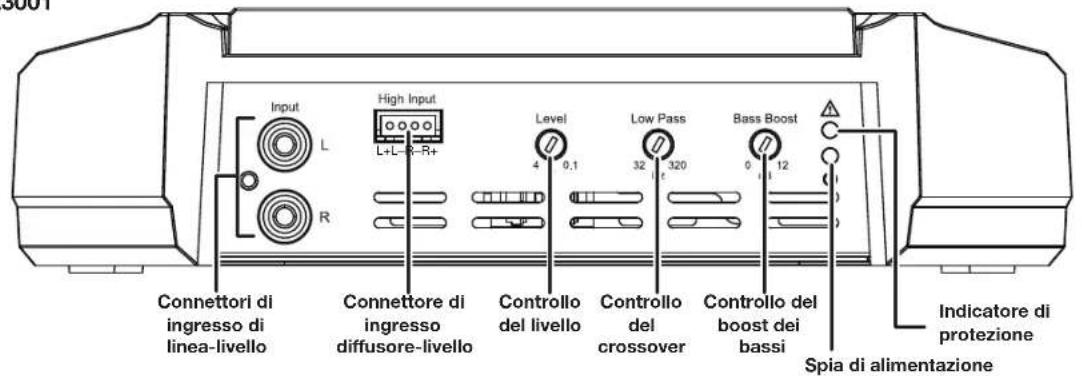

CONTROLLI, CONNECTIONI DI INGRESSO E INDICATORI

GX-A602

GX-A3001

www.jbl.com

IMPOSTAZIONE DEI CONTROLSL DEL CrossoVER

Interruttore della modalità di ingresso: Impostare l'interruttore della modalità di ingresso sulla posizione "4CH".

Interruttore del filto di crossover anterio: Impostare l'interttutore del filto di crossover anterio sulla posizione "ON" (high-pass). In tal modo, si limitera la quantità di energia a bassa frequenza inviata ai diffusori, riducendo notevolmente la distorsione e impedendo il danneggiamento dei diffusori. Eccezione: se sono stati collegati diffusori full-range grandi (6^ 9^ più granidi) in grado di gestire notevoli Bassi sui canali frontali dell' amplificatore e non si usa un subwoofer nell'impianto, impostare l'interttutore del filto di crossover anterio sulla posizione "OFF" (full-range).

Interruttore del filto di crossover posteriori: Impostare l'intertutore del filto di crossover posteriore sulla posizione "HP" (high-pass). In tal modo, si limitera la quantità di energia a bassa frequenza inviata ai diffusori, riducendo notevolmente la distorsione e impedendo il danneggiamento dei diffusori. Eccezione: se sono stati collegati diffusori full-range grandi (6^ × 9^ o più grandi) in grado di gestire notevoli Bassi sui canali frontali dell'amplificatore e non si usa un subwoofer nell'impianto, impostare l'intertutore del filto di crossover posteriore sulla posizione "FLAT" (full-range).

Controllo del crossover posteriore: Quando l'interruttore di crossover posteriore è impostato sulla posizione "HP", il controllo del crossover posteriore stabilisce la frequenza in cui le basse frequence INViate ai diffusori iniziano a essere ridotte in volume.

Quando si usa l'amplificatore nella modalita a 4 canali, occorre impostare il controlo del crossover posteriore in base alle dimensioni dei diffusori collegati ai canali dell'amplificatore: più sono piccoli i diffusori, più alto delve essere impostato il controlo per proteggere i diffusori da eventuali danni. Dop o l'impostazione iniziale della frequenza di crossover, ascollare la musica con

i bassi fort a cui si e abituati. Se i diffusori producono un suono distorto o disturbato, spostare il controlo della frequenza di crossover su un'impostazione superiore per eliminare la distorsione o il disturbo. La figura a destra migliorà gli intervalli di frequenza di crossover consigliati per le varie dimensioni di diffusori.

Diffusori da 6" e 5" Diffusori da 4" e diffusori

Interruttore della modalità di ingresso: Impostare l'interruttore della modalità di ingresso sulla posizione "4CH".

Interruttore di crossover anterio: Impostare l'interrottre di crossover anterio sulla posizione "ON" (high-pass). In tal modo, si limiterà la quantità di energia a bassa frequenza inviata ai diffusori, riducendo notevolementa la distorsione e impedendo il danneggiamento dei diffusori.

Interruttore del filtro di crossover posteriore: Quando si collega un subwoofer o un woofer ai canali posteriori, impostare l'intertuttore del filto di crossover posteriore sulla posizione "LP" (low-pass). In tal modo, si limiterà la quantità di energia ad alla frequenza inviata ai woofer o al subwoofer, migliorando la chiarezza delle sonorità e di altri suoni midrange.

Funzionamento Low-Pass Subwoofer e woofer

Controll del crossover posteriore: l'impostazione del controllo del crossover posteriore usata per i subwoofer dipendera dal tipo e alla posizione del subwoofer dell'impianto. Iniziare impostando il controllo del crossover posteriore su una frequenza un po' più Bassa dell'impostazione di 80Hz sui canali frontali. Dopo aver ascoltato la musica sull'impianto per un po', realizare una sintonizzazione fine dell'impostazione del controllo del crossover posteriore in modo da attendere una transizione uniforme dal subwoofer al resto dei diffusori dell'impianto e allo stesso tempo evitare un "bucco" laddove i sono che si verificano tra il subwoofer e gli altri diffusori sembrano averre delle cadute. La figura a destra在哪 l'intervalle di frequenza del controllo del crossover posteriore consigliato.

Interruttore della modalità di ingressso: Impostare l'interruttore della modalità di ingressso sulla posizione "2CH".

Interruttore del filtr di crossover posteri: Impostare l'interttore del filtr di crossover posteriore sulla posizione "HP" (high-pass). In tal mode, si limitera la quantità di energia a bassa frequenza inviata ai diffusori, riducendo notevolmente la distorsione e impedendo il danneggiamento dei diffusori. Eccezione: se sono stati collegati diffusori full-range grandi (6^ × 9^ più grandi) in grado di gestire notevoli bassi sui canali frontali dell'amplificatore e non si usa un subwoofer nell'impiano, impostare l'interuttore del filtr di crossover posteriore sulla posizione FLATfull Diffusori da 6''e5'' Diffusori da 4'' edffuso range).

Controllo del crossover posteriore: quando l'interruttore di crossover posteriore è impostato sulla posizione "HP", il controllo del crossover posteriore stabilisce la frequenza in cui leasse frequenze inviate ai diffusori iniziano a essere ridotte in volume.

Quando si usa l'amplificatore nella modalita a 4 canali, occorre impostare il controlo del crossover posteriori in base alle dimensioni

dei diffusori collegati ai canali dell'amplificatore: più sono piccoli i diffusori, più alto deve essere impostato il controlo per proteggere i diffusori da eventuali danni. Dopo l'impostazione iniziè della frequenza di crossover, ascotare la musica con i bassi fortà cui si è abituati. Se i diffusori producono un suono distorto o disturbato, spostare il controlo della frequenza di crossover su un'impostazione superiore per eliminare la distorsione o il disturbo. La figura a destra alla more gli intervalli di frequenza di crossover consigliati per le varie dimensioni di diffusori.

Diffusorda 6^ e 5^

Diffusori da 4^ e diffusori piu piccoli

www.jbl.com

Interruttore del filtr di crossover:

• Se è stato cologato l'amplificatore a una copia di diffusori full-range da 6^* o più piccoli, impostare l'interruttore del filtrto di crossover sulla posizione "HP" (high-pass). In tal modo, si limitera la quantità di energia a bassa frequenza inviata ai diffusori, riducendo notevoimente la distorsione e impedendo il danneggiamento dei diffusori.
• se é stato collegato l'amplificatore a una coppi di diffusori full-range grande (6" x 9" o più grandi) in grado di gestire notevoli bassi e non si usa un subwoofer nell'implanto, impostare l'interruttore del filtrio di crossover posteriore sulla posizione "FLAT" (full-range).
• Se é stato collegato l'amplificatore a una coppiia do woofer o subwoofer, impostare l'interruttore del filto di crossover sulla posizione "LP" (low-pass). In tal modo, si limiterà la quantità di energia ad alla frequenza inviata ai woofer o ai subwoofer, migliorando la chiarezza delle sonorità e di altri suoni midrange.

Interrutore del filto di crossover: Quando si usa l'amplificatore in modalità ponticellata in un subwoofer, impostare l'interruttore del filto di crossover sulla posizione "LP" (low-pass). In tal modo, si limiterà la quantità di energia ad alta frequenza inviata al subwoofer.

GX-A3001

NOTA: Il crossover interno del GX-A3001 è impostato in modo permanente per il funzionamento low-pass.

Controllo del crossover: Il controllo del crossover limita la quantità di energia ad alta frequenza inviata ai woofer o al subwoofer. L'impostazione del controllo del crossover usata per i subwoofer dipendera dal tipo e nella posizione del subwoofer dell'impianto. Iniziare impostando il controllo del crossover su una Frequenza un po' più Bassa rispetto all'impostazione del crossover high-pass usata per gli altri diffusori dell'impianto. Dopo aver ascoltato la musica sull'Impianto per un po', realizzare una sintonizzazione fine dell'impostazione del controllo del crossover in modo da ottenere una transizione uniforme dal subwoofer al resto dei diffusori dell'impianto e allo stesso tempo evitare un "buco"lad dove i suoni che si verificano tra il subwoofer e gli altri diffusori sembrano avere delle cadute. La figura a destra molto la frequenza del controllo del crossover consigliato.

Subwoofer e woofer

IMPOSTAZIONE DEL LIVELLO DI INGRESSO

1. Girare tutti i controlli del livello su tutti gli amplificatori completeness in senso antiorario.
2. Riproduire della musica dinamica atraverso l'unita sorgente e augmentare il suo volume fina a un 3/4 del volume.
3. Girare lentamente il controlo del livello sull'amplificatore del canale frontale in senso orario fina a che la musica inizia a risultare distorta.
4. Girare il controlo del livello in senso antiorario leggermente fino a che la musica non risulta più distorta.
5. Se si usa più di un amplificatore o si usa il GX-A604, ripetere le operazioni 3 - 4 per tutti i restanti controlli del livello dell'amplificatore.

GX-A604: Quo si uano i canali posteriori dell'amplificatore per alimentare un subwoofer, l'interuttore di boost dei bassi puo fornire 12dB di boost dei bassi a 45Hz (l'interutturo ha effetto solo sui canali posteriori dell'amplificatore). Impostare isto interutturo in base ai gusti personali, ma se il suo uso provoca una distorsione ubidile o il cosiddetto 'bottoming' (raggiungimento del limite di escursione meccanica del subwoofer), consigliamo di impostarlo su "OFF". ATTENZIO: usare l'interuttore di boost dei bassi solo se sono stati configurati i canali posteriori per alimentare un subwoofer. Se si usa l'interuttore di boost dei bassi con diffusori full-range si possono dannegliare i diffusori.

GX-A602: q s a i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t

GX-A3001: Il controlo di boost dei bassi può fornirne fino a 12dB di boost dei bassi a 45Hz. Impostare questo interrottore in base ai gusti personali, ma prestare attenzione a non impostare il controllo su un livello sufficientemente alto da provocare distorsione udibile o il cosiddetto 'bottoming' (raggiungimento del limite d'escursione meccanica del subwoofer).

LED DI ALIMENTAZIONE E PROTEZIONE

LED DI ALIMENTAZIONE

• Il LED si accende di colore arancione: Funzionamento normale (alimentazione insertita).
• IL LED è spento: l'amplificatore è in modalità standby.

LED DI PROTEZIONE

I LED di protezione dell'amplificatore deve restare spento durante il funzionamento normale. Se non proviene alcun suono dall'amplificatore e il LED di protezione si accende, consultare Ricerca guasti a pagina 24.

RICERCA GUASTI

Se l'amplificatore non funzione secondo le prestazioni che si presume debba ave, controllare se il problema è trattato in questa categoria prima di contattare l'assistenza clienti JBL.

PROBLEMA CAUSE E SOLUZIONI

Assenza di suono (il LED di alimentazione dell' amplificatore è spento)	Controllare che le connessioni a +12V e GND dell' amplificatore siano state realizzate correttamente. Controllare se il fusibile sul filo a +12V che si trovato vicino alla batteria è bruciato: in tal caso, sostuirlo con un fusibile identico. Controllare tutti i fusibili dell' amplificatore; se qualcuno diassi è bruciato, sostuirli con fusibiliidentici. Se si usa la connessione REM dell' amplificatore per l'accensione, controllare che il filo sa correttamente collegato al filo di accensione remoto dell'impiano audio o al terminale di alimentazione ACC del veicolo.
Assenza di suono (il LED di alimentazione dell' amplificatore è arancione)	Controllare che tutte le connessioni di ingressso e dei diffusori dell' amplificatore siano state realizzate correttamente. Controllare che i controlli del livello dell' amplificatore non siano girati completingmente in senso antiorario. Controllare che il controllo del volume dell'unità sorrente dell'impiano audio del veicolo non sia girato completamente in senso antiorario.
Assenza di suono (il LED di protezione dell' amplificatore è rosso)	Accertarsi che l'impianto elettrico del veicolo fornisca tra 9V e 16V CC all' amplificatore. Se la tensione di alimentazione è fuori da quello intervallo, correggere la condizione prima di tentare di useare l' amplificatore. Se l' amplificatore si è surriscaldato, attendere che si sia raffreddato prima di tentare di utilizzato nuovamente.Scollegare tutti i diffusori dall' amplificatore e tentare di riaccerderlo:-Se l' amplificatore si accende (il LED di alimentazione è arancione), vi è un cortocircuito in uno o più fili dei diffusori. Correggere tutti i cortocircuito prima di ricollegare i diffusori all' amplificatore.-Se l' amplificatore non si accende (il LED di protezione è ancora rosso e il LED di alimentazione è spento), contattare il rivenditore JBL autorizzato per ricevere assistenza.

PROBLEMA CAUSE ESOLUZIONI

Il suono proviene solo da alcuni dei diffusori collegati all'amplificatore	Controllare che i controlli di bilanciamento e attenuatore dell'unità sorgente dell'impianto audio del veicolo siano impostati sulle loro posizioni centrali (punto medio). • (GX-A604): Controllare che l'impostazione dell'interruttore di modalità dell'amplificatore coincide con le connessioni di ingressso e del diffusor realizzare sull'amplificatore
Il suono è troppo basso,anche con il volume dell'unità sorgente dell'impianto audio del veicolo completeness alzato	Controllare che i controlli del livello dell'amplificatore non siano troppo Bassi. Per informazioni sull'impostazione dei controlli dell'amplificatore, consultare Impostazione del livello di ingresso a pagina 22.
Il suono nei diffusori frontale/posteriore risulta distorto	Accertarsi che l'interruttore del filtrlo di crossover relativo ai canali distorti si sono impostato su HP. • Impostare il controllo del crossover relativo ai canali distorti su un'impostazione più alta. • Controllare che la distorsione non provenga dall'unità sorgente dell'impianto audio del veicolo.
Il suono del subwoofer risulta distorto	• (GX-A604, GX-A602): Impostare l'interruttore di boost dei bassi su "OFF." • (GX-A3001): Mentre si ascolta musica da bassa a pesante, abbassare completamente il controlo del boost dei bassi, e poi gradualmente augmentario fino a che la distorsione inizia a recedere. Ridurre l'impostazione del controlo del boost dei bassi leggermente per eliminare la distorsione e impostarla su tale valore. • Controllare che la distorsione non provenga dall'unità sorgente dell'impianto audio del veicolo.

SPECIFICHE

	GX-A604 GX-A602 GX-A3001
Alimentazione max. (15,5V, 1kHz, 10%THD, can. totali 2 ohm)	435W	280W		415W (15,5V, 50Hz, 10% THD, 2 ohm)
Alimentazione nominale in uscita a 4 ohm	60W x 4	60W x 2	200W x 1
Alimentazione ponticellata in uscita (4 ohm, 1% THD)	170W x 2	170W x 1	N/D
THD+N a potenza nominale	<1%	<1%	<1%
Segnale-rumore (2V a 4 ohm)	>75dB	>75dB	>75dB
Fattore di attenuazione effettivo (4 ohm)	>50	>50	>50
Risposta di frequenza (-3dB)	20Hz - 20kHz ±1dB	20Hz - 20kHz ±1dB	10Hz - 320Hz
Tensione in ingresso massima	20V	20V	20V
Sensibilità in ingresso massima	200mV		200mV	200mV
Dimensione del fusibile	20A x 2		25A	20A x 2
Dimensioni (alt. x largh. x prof.)	2-1/16" x 11-13/16" x 8-1/8" (52 mm x 300 mm x 206 mm)		2-1/16" x 7-13/16" x 8-1/8" (52 mm x 198 mm x 206 mm)	2-1/16" x 11-7/16" x 8-1/8" (52 mm x 291 mm x 206 mm)
Peso	5,3 libbre (2,4 kg)		3,8 libbre (1,7 kg)	5,3 libbre (2,4 kg)
