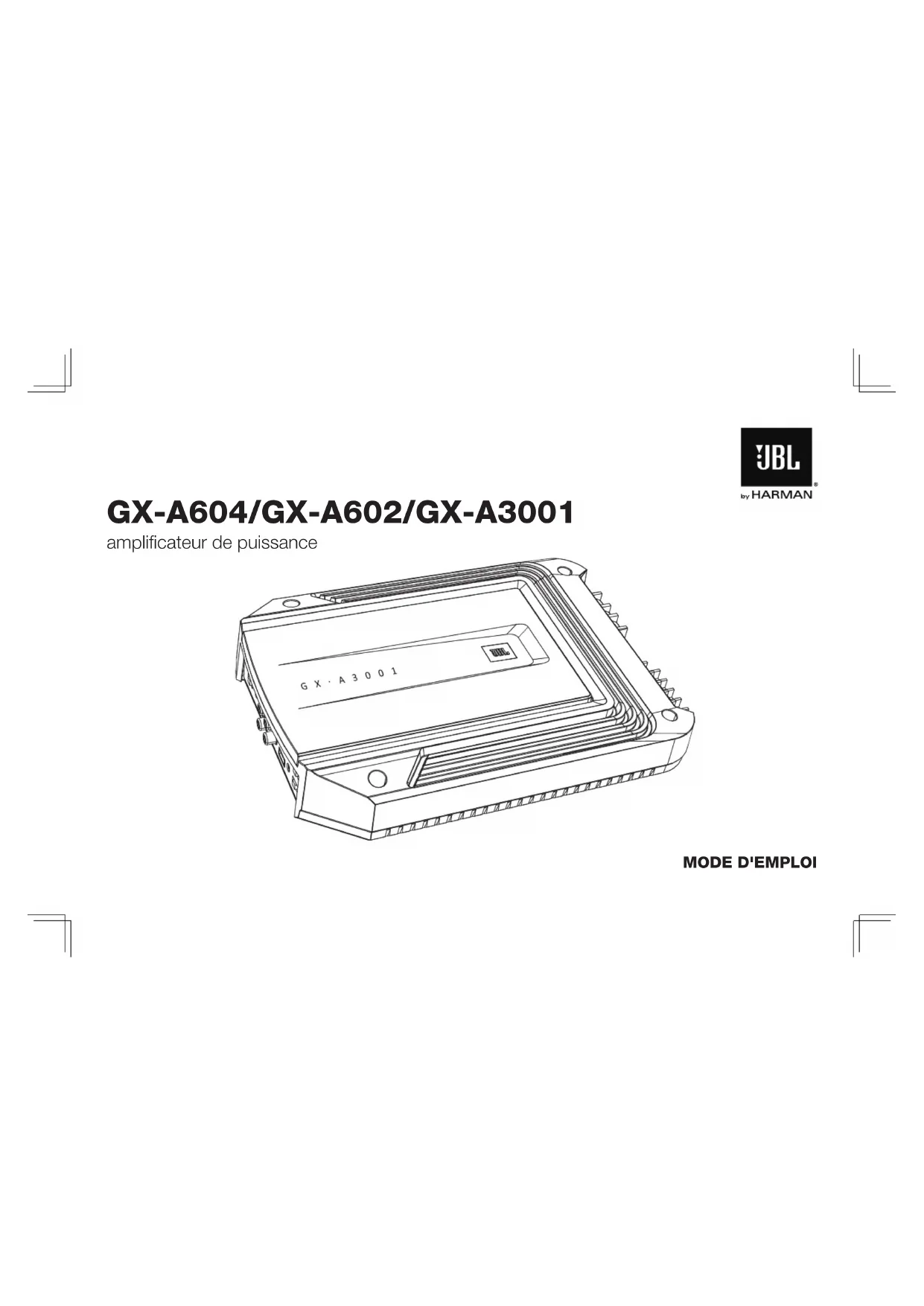

MODE D'EMPLOI GXA3001 JBL

série GX. Afin que nous puissions mieux vous servir si vous avez besoin d'un service sous garantie, veuillez conserver votre facture originale et enregistrer votre amplificateur en ligne sur www.jbl.com. éléments inclus Amplificateur série GX (x 1) Faisceau d'entrée niveau haut-parleur (GX-A602, GX-A3001 x 1) (GX-A604 x 2) emplAcement et montAGe Bien que ces instructions expliquent comment installer en général les amplificateurs de la série GX, elles ne précisent pas les méthodes d'installation particulières éventuellement requises pour votre véhicule spécifique. Si vous ne disposez pas des outils ou de l'expérience nécessaires, n'essayez pas d'effectuer l'installation vous-même. Demandez plutôt à votre distributeur audio automobile JBL agréé une installation professionnelle. aVertIssements et conseIls sur l'InstallatIon IMPORTANT : Débranchez la borne négative de la batterie (-) du véhicule avant de commencer l'installation.

• Porteztoujoursdeslunettesdeprotectionpourutiliserdesoutils.

• Vérifiezlesespacesdesdeuxcôtésdelasurfacedemontageprévue.Veillezàcequedesvisoudesfilsnepercentpasdecanalisationsde freins, de carburant ou des faisceaux de câblage, et que le cheminement des fils ne nuira pas à la sécurité de fonctionnement du véhicule.

• Lorsdelaréalisationdesconnexionsélectriques,veillezàcequ'ellessoientsûresetcorrectementisolées.

Les amplificateurs ont besoin d'une circulation d'air pour rester à température modérée. Sélectionnez un emplacement qui fournit assez d'air pour que l'amplificateur se refroidisse par lui-même.

• Lesemplacementsappropriéssontsousunsiège(sil'amplificateurn'interfèrepasaveclemécanismederéglagedusiège),danslecoffreou dans tout autre emplacement qui fournit assez d'air de refroidissement.

• Nemontezpasl'amplificateuravecsonradiateurdessous,carcecinuitaurefroidissementparconvectiondel'amplificateur.

• Montezl'amplificateurdesortequ'ilnesoitpasendommagéparlespiedsdespassagersarrièreouledéplacementduchargementdansle coffre.

• Montezl'amplificateurdesortequ'ilrestesec-nelemontezjamaisàl'extérieurdelavoitureoudanslecompartimentmoteur.

MONTAGE DE L'AMPLIFICATEUR

REMARQUE :Vouspouveztrouverpluspratiquedefairetouteslesconnexionsàl'amplificateuravantdelemonterdéfinitivementdanslevéhicule.

1. Sélectionnez un emplacement de montage approprié comme décrit ci-dessus.

2. En utilisant l'amplificateur comme gabarit, marquez l'emplacement des trous de fixation sur la surface de montage.

3.Percezdestrouspilotesdanslasurfacedemontage. 4.Fixezl'amplificateuràlasurfacedemontageavecquatrevisdemontageappropriéesdevotrechoix.NousconseillonsdesvisàtêtePhillipsn°8 pourtôle.Veillezàcequel'amplificateursoitmontéentoutesécurité.4 conneXions d'AlimentAtion et de mAsse IMPORTANT : débranchez la borne négative de la batterie (-) du véhicule avant de commencer l'installation. Les amplificateurs série GX peuvent fournir des niveaux de puissance élevés et requièrent une connexion renforcée et fiable au système électrique duvéhiculepourobtenirdesperformancesoptimales.Veuillezrespectersoigneusementlesinstructionssuivantes. utIlIsatIon des connecteurs LesamplificateurssérieGXutilisentlemêmetypedebornesàvispourlesconnexionsd'alimentationetdeshaut-parleurs.Cetypedeborneest facile à utiliser et permet une connexion facile des fils de gros calibre. Pourutiliserlesconnecteurs,utilisezuntournevisPhillipspourdévisserlavisdeblocageduconnecteur,insérezlefilnuetserrezlavisdeblocage pour serrer le fil dans le connecteur, comme le montre l'illustration ci-dessous. IMPORTANT : Veillezàcequelesfilsnusdehaut-parleur(+)et(-)nesetouchentpasetnetouchentpasd'autreborneauniveaudesbornes d'amplificateur et de haut-parleur. Un contact des fils peut créer un court-circuit et endommager l'amplificateur. Serrer la visInsérer le fil sous la rondelle Desserrer la viswww.jbl.com Français

) de la borne de masse GND de l'amplificateur directement à un point solide du châssis du véhicule.

• Pourunebonneconnexion,poncezaupapierde verre pour enlever la peinture de la surface métallique à cet emplacement du châssis. Utilisez une rondelle de blocage en étoile pour bloquer la connexion du fil. CONNEXION D'ALIMENTATION (12 V) 1.Connectezunfil(minimum10AWG-5,3mm

directementàlabornepositivedelabatterie(+). 2.Montezsurcefilunporte-fusiblepourunfusiblede 50A(GX-A604,GX-A3001)ouunfusible30A (GX-A602)àmoinsde46cm(18")delaborne(+)de la batterie. N'installez pas de fusible dans le porte- fusible à ce stade.

3. Faitez passer ce fil jusqu'à l'emplacement de

l'amplificateuretconnectez-leàlaborne+12V del'amplificateur.Veillezàutiliserdespasse-fils appropriés lorsque les fils traversent le tablier ou toute autre tôle. IMPORTANT : Si le fil positif n'est pas convenablement protégé des dommages potentiels, cela peut déclencher l'incendie du véhicule.

4. Une fois ce fil installé et connecté, montez le fusible

approprié dans le porte-fusible que vous avez installéprèsdelabatterie.(GX-A604,GX-A3001- fusible50A;GX-A602-fusible30A) Connecteurs d'alimentation Appareil de tête du système audio Masse du châssis (métal nu) Fusible 50 A (GX-A604/GX-A3001) Fusible 30 A (GX-A602) 46 cm (18") Allumage distant (option) >fil #18AWG (0,82 mm

conneXions AuX hAut-pArleurs et des entrées Brancheztoujourslaborne(+)duhaut-parleursurl'amplificateuràlaborne(+)duhaut-parleuretlaborne(-)duhaut-parleursurl'amplificateuràla borne (-) du haut-parleur. IMPORTANT : Veillezàcequelesfilsnus(+)et(-)nesetouchentpasetnetouchentpasd'autreborneauniveaudesbornesd'amplificateuretde haut-parleur. Un contact des fils peut créer un court-circuit et endommager l'amplificateur. conneXIons des haut-parleurs au gX-a604 : fonctIonnement aVec 4 canauX Impédance minimale des haut-parleurs : 2 ohms (chacun)

• Connectezleshauts-parleursavantauxbornesFLetFR(+)et(-).

• Connectezleshauts-parleursarrièreauxbornesRLetRR(+)et(-). Speaker Fuses 20A Haut-parleur avant gauche Haut-parleur arrière gauche Haut-parleur avant droit Haut-parleur arrière droitwww.jbl.com Français

CONNEXIONS DES ENTRÉES AU GX-A604 : FONCTIONNEMENT AVEC 4 CANAUX Branchez les sorties gauches et droites avant et arrière de l'unité ou du processeur source aux entrées de l'amplificateur suivant les indications de l'illustration. Appareil source Sorties ligne avant Sorties ligne arrière ConsultezRéglage des commandes de répartition,enpage20,pourplusd'informationssurleréglagedescommandesdel'amplificateurdansle cas d'un fonctionnement avec 4 canaux. Pourutiliserdesentréesdeniveauhaut-parleuraulieudesentréesdeniveauligne,consultezUtilisation d'entrées de niveau haut-parleur, en page 12.8 CONNEXIONS DES HAUT-PARLEURS AU GX-A604 : FONCTIONNEMENT AVEC 3 CANAUX Impédance minimale des haut-parleurs : 2 ohms chacun (haut-parleurs gauches et droits) ; 4 ohms (caisson de graves)

• Connectezleshauts-parleursgauchesetdroitsauxbornesFLetFR(+)et(-).

• ConnectezlecaissondegravesauxbornesRLetRR(+)et(-).(Lacommanded'amplificationdesgravesBassBoostrendlescanauxarrière préférablespourlaconnexionducaissondegraves.ConsultezRéglage du Bass Boost, en page 23.) REMARQUE : Vouspouvezbrancherdeux caissons de graves de 2 ohms en série afin de conserver l'impédance requise mimimum de 4 ohms pour le canal du caisson de graves. Speaker Fuses 20A Haut-parleur avant gauche Haut-parleur avant droit Caisson de graveswww.jbl.com Français

CONNEXIONS DES ENTRÉES AU GX-A604 : FONCTIONNEMENT AVEC 3 CANAUX Branchezlessortieslignedevotreunitéouprocesseursourcesuivantlesindicationsdel'illustrationci-dessous.Positionnezlecommutateurde moded'entréesurlaposition«4CH». REMARQUE : Utilisez un adaptateur en Y pour connecter la sortie du caisson de graves de l'appareil source aux prises d'entrée gauches et droites à l'arrière de l'amplificateur. Appareil source Sorties ligne avant Adaptateur en Y Ligne sortie du caisson de graves ConsultezRéglage des commandes de répartition,enpage20,pourplusd'informationssurleréglagedescommandesdel'amplificateurdansle cas d'un fonctionnement avec 3 canaux. Pourutiliserdesentréesdeniveauhaut-parleuraulieudesentréesdeniveauligne,consultezUtilisation d'entrées de niveau haut-parleur, en page

conneXIons des haut-parleurs au gX-a604 : fonctIonnement aVec 2 canauX Impédance minimale des haut-parleurs : 4 ohms (chacun) Branchez les haut-parleurs gauches et droits suivant les indications de l'illustration ci-dessous. Speaker Fuses 20A Haut-parleur gauche Haut-parleur droitwww.jbl.com Français

CONNEXIONS DES ENTRÉES AU GX-A604 : FONCTIONNEMENT AVEC 2 CANAUX Branchez les sorties ligne de votre unité ou processeur source suivant les indications de l'illustration ci-dessous. Utilisez uniquement les connexions d'entréeavantgauchesetdroitesetveillezàcequequelecommutateurdemoded'entréesoitsurlaposition«2CH». Appareil source Sorties ligne avant ConsultezRéglage des commandes de répartition,enpage20,pourplusd'informationssurleréglagedescommandesdel'amplificateurdansle cas d'un fonctionnement avec 2 canaux. Pourutiliserdesentréesdeniveauhaut-parleuraulieudesentréesdeniveauligne,consultezUtilisation d'entrées de niveau haut-parleur, en page 12.12 utIlIsatIon d'entrées de nIVeau haut-parleur Si votre appareil source ne dispose pas de sorties de niveau ligne, vous pouvez utiliser le faisceau d'entrées de niveau haut-parleur inclus pour connecter l'amplificateur aux sorties haut-parleur de l'unité source. De gauche à droite,lesconducteurssont:L+,L–,R–,R+(G+,G–,D–,D+,voirl'illustrationàdroite).Lesconnecteursniveau haut-parleur de tous les modèles d'amplificateur série GX utilisent cette configuration de câblage. Suivez les instructions des sections précédentes, en remplaçant les connecteurs de niveau haut-parleur par les connecteurs de niveau ligne. conneXIons des haut-parleurs du gX-a602 ; fonctIonnement aVec 2 canauX Impédance minimale des haut-parleurs : 2 ohms (chacun) Connectezleshauts-parleursgauchesetdroitsauxbornesFLetFR(+)et(-). Fuse 25A +12V Speaker Haut-parleur avant gauche Haut-parleur avant droitwww.jbl.com Français

CONNEXIONS DES ENTRÉES AU GX-A602 : FONCTIONNEMENT AVEC 2 CANAUX Branchez les sorties ligne de votre unité ou processeur source suivant les indications de l'illustration ci-dessous. L+L–R–R+ Sorties ligne Appareil source ConsultezRéglage des commandes de répartition,enpage20,pourplusd'informationssurleréglagedescommandesdel'amplificateurdansle cas d'un fonctionnement avec 2 canaux. Pourutiliserdesentréesdeniveauhaut-parleuraulieudesentréesdeniveauligne,consultezUtilisation d'entrées de niveau haut-parleur, en page 12.14 conneXIons des haut-parleurs au gX-a602 : fonctIonnement aVec pont Le fonctionnement avec pont fournit un canal haute puissance unique pour un caisson de graves. Impédance minimale des haut-parleurs : 4 ohms ConnectezlecaissondegravesauxbornesRLetRR(+)et(-).REMARQUE : Vouspouvezbrancherdeuxcaissonsdegravesde2ohmsensérie afin de conserver l'impédance requise mimimum de 4 ohms pour le fonctionnement avec pont. Fuse 25A +12V Speaker Caisson de graveswww.jbl.com Français

CONNEXIONS DES ENTRÉES AU GX-A602 : FONCTIONNEMENT AVEC PONT Branchez la sortie ligne de votre unité ou processeur source à l'entrée gauche de l'amplificateur suivant les indications de l'illustration ci-dessous. REMARQUE : Utilisez un adaptateur en Y pour connecter l'appareil source aux prises d'entrée gauches et droites de l'amplificateur. L+L–R–R+ Appareil source Adaptateur en Y Sortie du caisson de graves ConsultezRéglage des commandes de répartition,enpage20,pourplusd'informationssurleréglagedescommandesdel'amplificateurdansle cas d'un fonctionnement avec pont. Pourutiliserdesentréesdeniveauhaut-parleuraulieudesentréesdeniveauligne,consultezUtilisation d'entrées de niveau haut-parleur, en page 12.16 conneXIons des haut-parleurs au gX-a3001 Impédance minimale des haut-parleurs ; 2 ohms (caisson de graves unique) ; 4 ohms (2 caissons de graves) LeGX-A3001disposededeuxjeuxparallèlesdeconnecteursdehaut-parleurs,quivouspermettentdebrancherdeuxcaissonsdegraves. Fuses 20A +12V Caisson de graves 4 ohms Caisson de graves 4 ohms

• Sivousutilisezunseulcaissondegraves,vouspouvezlebrancheràl'undesdeuxconnecteursdehaut-parleursduGX-A3001.

• Sivousutilisezdeuxcaissonsdegravesde2ohms,vouspouvezlesbrancherensérieàl'undesjeuxdeconnecteursafindedépasser l'impédance minimale requise de 2 ohms.www.jbl.com Français

Utilisez un adaptateur en Y pour brancher la sortie ligne de caisson de graves de votre unité ou processeur source aux entrées gauches ou droites de l'amplificateur suivant les indications de l'illustration ci-dessous. Si votre appareil source n'a pas de sortie dédiée au caisson de graves, vous pouvez brancher les sorties arrière gauches / droites aux entrées gauches et droites de l'amplificateur. L+L–R–R+ Adaptateur en Y Appareil source Sortie du caisson de graves ConsultezRéglage des commandes de répartition,enpage20,pourplusd'informationssurleréglagedescommandesdel'amplificateur. Pourutiliserdesentréesdeniveauhaut-parleuraulieudesentréesdeniveauligne,consultezUtilisation d'entrées de niveau haut-parleur, en page 12.18 commAndes, conneXions d'entrée et témoins GX-A604 Témoin de mise sous tension Commutateur du filtre répartiteur avant Commande de niveau avant Commutateur de mode d'entrée Connecteur d'entrée niveau haut-parleur avant Connecteurs d'entrée niveau ligne avant Connecteurs d'entrée niveau ligne arrière Connecteur d'entrée niveau haut-parleur arrière Commande de niveau arrière Commande de répartition arrière Commutateur d'amplification des graves Commutateur du filtre répartiteur arrière Témoin de protectionwww.jbl.com Français

G+G–D–D+ GX-A602 Connecteurs d'entrée niveau ligne Connecteur d'entrée niveau haut-parleur Commande de niveau Commutateur de filtre répartiteur Commutateur d'amplification des graves Témoin d'alimentation Témoin de protection G+G–D–D+ GX-A3001 Témoin d'alimentation Connecteurs d'entrée niveau ligne Connecteur d'entrée niveau haut-parleur Commande de niveau Commande de répartition Commande d'amplification des graves Témoin de protection20 réGlAGe des commAndes de répArtition gX-a604 : fonctIonnement aVec 4 canauX Commutateur de mode d'entrée : Positionnezlecommutateurdemoded'entréesurlaposition«4CH». Commutateur du filtre répartiteur avant : Positionnezlecommutateurdufiltrerépartiteuravantsurlaposition«ON»(passe-haut).Cecilimiterala quantité d'énergie de basse fréquence envoyée aux haut-parleurs, ce qui réduit de manière significative la distorsion et évite d'endommager les haut-parleurs. Exception : Sivousavezbranchédesgrandshaut-parleurslargebande(6"x9"ouplus)quipeuventaccepterdesgravespuissantssurlescanauxavantde l'amplificateur et si vous n'utilisez pas de caisson de graves dans le système,réglezlecommutateurdufiltrerépartiteuravantsurlaposition«OFF»(plage complète). Commutateur du filtre répartiteur arrière : Positionnezlecommutateurdufiltrerépartiteurarrièresurlaposition«HP»(passe-haut).Cecilimiterala quantité d'énergie de basse fréquence envoyée aux haut-parleurs, ce qui réduit de manière significative la distorsion et évite d'endommager les haut-parleurs. Exception : Sivousavezbranchédesgrandshaut-parleurslargebande(6"x9"ouplus)quipeuventaccepterdesgravespuissantssurlescanauxavantde l'amplificateur et si vous n'utilisez pas de caisson de graves dans le système,réglezlecommutateurdufiltrerépartiteurarrièresurlaposition«FLAT»(plage complète). Commande de répartition arrière : Quandlecommutateurderépartition arrière est réglé sur

, la commande de répartition arrière détermine la fréquence à partir de laquelle le volume des fréquences basses envoyées aux haut-parleurs commence à être réduit. Si vous utilisez l'amplificateur en mode 4 canaux, vous devez régler la commande de répartition arrière en fonction de la taille des haut-parleurs branchés aux canaux de l'amplificateur-plus les haut-parleurs sont petits et plus vous devez régler la commande haute afin de les protéger des dommages. Après le réglage initial de la fréquence de coupure, écoutez votre musique habituelle avec des graves forts. Si le son des haut-parleurs est déformé ou dégradé, bougez la commande de fréquence de coupure sur un réglage plus élevé afin d'éliminer ces phénomènes. L'illustration à droite montre les plages de fréquences de filtre répartiteur recommandées pour différentes tailles de haut-parleurs. gX-a604 : fonctIonnement aVec 3 canauX Commutateur de mode d'entrée : Positionnezlecommutateurdemoded'entréesurlaposition«4CH

Commutateur du filtre répartiteur : Positionnezlecommutateurdufiltrerépartiteursurlaposition«ON

(passe-haut).Cecilimiteralaquantitéd'énergiedebassefréquenceenvoyéeauxhaut-parleurs,cequiréduitde manière significative la distorsion et évite d'endommager les haut-parleurs. Commutateur du filtre répartiteur arrière : Si vous branchez un caisson de graves ou un haut-parleur de gravesauxcanauxarrière,réglezlecommutateurdefiltrerépartiteurarrièreenposition«LP»(passe-bas).Ceci limitera la quantité d'énergie à hautes fréquences envoyée aux haut-parleurs graves ou au caisson de graves, ce qui améliorera la clarté des voix et les autres sons médiums. Haut-parleurs 6" et 5" 4" et haut-parleurs plus petits Utilisation du passe-bas : caissons de graves et haut-parleurs graveswww.jbl.com Français

Commande de répartition arrière : Le réglage de commande de répartition arrière que vous utilisez pour des caissons de graves dépend du type et de l'emplacementducaissondegravesdevotresystème.Commencezparréglerlacommandederépartitionarrièresurunefréquenceunpeuinférieureau réglagede80Hzdescanauxavant.Aprèsavoirécoutédelamusiquesurlesystèmependantuncertaintemps,peaufinezleréglagedecommandede répartitionarrièrepourobtenirunetransitionprogressiveducaissondegravesaurestedeshaut-parleursdusystèmetoutenévitantun«trou»,quisemble faire disparaître le son entre le caisson de graves et les autres haut-parleurs. L'illustration à droite montre la plage de fréquences de commande de répartition arrière recommandée.

GX-A604 : FONCTIONNEMENT AVEC 2 CANAUX

Commutateur de mode d'entrée : Positionnezlecommutateurdemoded'entréesurlaposition«2CH». Commutateur du filtre répartiteur avant : Positionnezlecommutateurdufiltrerépartiteuravantsurlaposition«ON»(passe-haut).Cecilimitelaquantité d'énergie de basse fréquence envoyée aux haut-parleurs, ce qui réduit de manière significative la distorsion et évite d'endommager les haut-parleurs. Exception : Sivousavezbranchédesgrandshaut-parleurslargebande(6"x9"ouplus)quipeuventaccepterdesgravespuissantssurlescanauxavantsde l'amplificateur et si vous n'utilisez pas de caisson de graves dans le système,réglezlecommutateurdufiltrerépartiteuravantsurlaposition«OFF»(full-range). Commutateur du filtre répartiteur arrière : Positionnezlecommutateurdufiltrerépartiteurarrièresurlaposition«HP»(passe-haut).Cecilimitelaquantité d'énergie de basse fréquence envoyée aux haut-parleurs, ce qui réduit de manière significative la distorsion et évite d'endommager les haut-parleurs. Exception : Sivousavezbranchédesgrandshaut-parleurslargebande(6"x9"ouplus)quipeuventaccepterdesgravespuissantssurlescanauxavantsde l'amplificateur et si vous n'utilisez pas de caisson de graves dans le système,réglezlecommutateurdufiltrerépartiteurarrièresurlaposition«FLAT»(full-range). Commande de répartition arrière : Quandlecommutateurderépartitionarrièreestréglésur

, la commande de répartition arrière détermine la fréquence à partir de laquelle le volume des fréquences basses envoyées aux haut-parleurs commence à être réduit. Si vous utilisez l'amplificateur en mode 4 canaux, vous devez régler la commande de répartition arrière en fonction de la taille des haut-parleurs branchés aux canaux de l'amplificateur-plus les haut-parleurs sont petits et plus vous devez régler la commande haute afin de les protéger des dommages. Après le réglage initial de la fréquence de coupure, écoutez votre musique habituelle avec des graves forts. Si le son des haut-parleurs est déformé ou dégradé, bougez la commande de fréquence de coupure sur un réglage plus élevé afin d'éliminer ces phénomènes. L'illustration à droite montre les plages de fréquences de filtre répartiteur recommandées pour différentes tailles de haut-parleurs. Haut-parleurs 6" et 5" 4" et haut-parleurs plus petits22 gX-a602 : fonctIonnement aVec 2 canauX Commutateur de filtre répartiteur :

• Sivousavezbranchél'amplificateuràunepairedehaut-parleurslargebandede6"oumoins,réglezlecommutateurdufiltrerépartiteursurla position«HP

(passe-haut).Cecilimitelaquantitéd'énergiedebassefréquenceenvoyéeauxhaut-parleurs,cequiréduitdemanièresignificative la distorsion et évite d'endommager les haut-parleurs.

• Sivousavezbranchéàl'amplificateurunepairedegrandshaut-parleurslargebande(6"x9"ouplus)quipeuventaccepterdesgravespuissants et si vous n'utilisez pas de caisson de graves dans le système, réglez le commutateur du filtre répartiteur sur la position « FLAT

(passe-bas).Cecilimitelaquantitéd'énergieàhautesfréquencesenvoyéeauxhaut-parleursgraves/caissonsdegraves,ce qui améliore la clarté des voix et les autres sons médiums. gX-a602 : fonctIonnement aVec pont Commutateur de filtre répartiteur : Si vous utilisez l'amplificateur en mode ponté dans un caisson de graves, réglez le commutateur du filtre répartiteurenposition«LP

(passe-bas).Cecilimitelaquantitéd'énergiehautesfréquencesenvoyéeaucaissondegraves. gX-a3001 REMARQUE : LefiltrerépartiteurinterneduGX-A3001estfigépourunfonctionnementenpasse-bas. Commande de répartition : La commande du filtre de répartition limite la quantité d'énergie hautes fréquences envoyée aux haut-parleurs graves ou caissons de graves. Le réglage de commande de répartition que vous utilisez pour des caissonsdegravesdépenddutypeetdel'emplacementducaissondegravesdevotresystème.Commencezparrégler la commande de répartition à une fréquence un peu inférieure au réglage de coupure passe-haut que vous avez utilisé pour les autres haut-parleurs du système. Après avoir écouté de la musique sur le système pendant un certain temps, peaufinez le réglage de commande de répartition pour obtenir une transition progressive du caisson de graves au reste des haut-parleurs du système tout en évitant un « trou

, qui semble faire disparaître le son entre le caisson de graves et les autres haut-parleurs. L'illustration à droite montre la plage de fréquences de commande de répartition recommandée. réGlAGe du niveAu d'entrée

1. Tournez toutes les commandes de niveau jusqu'à leur butée dans le sens trigonométrique.

2. Lisez de la musique dynamique depuis votre appareil source et montez son volume jusqu'au 3/4.

3. Tournez lentement la commande de niveau de l'amplificateur des canaux avant dans le sens horaire jusqu'à ce que la musique commence à subir une distorsion.

4. Tournez légèrement la commande de niveau dans l'autre sens jusqu'à ce que la distorsion disparaisse.

5.SivousutilisezplusieursamplificateursouleGX-A604,répétezlesétapes3-4pourtouteslesautrescommandesdeniveaud'amplificateur. Caissons de graves et haut-parleurs graveswww.jbl.com Français

GX-A604 : Lorsque vous utilisez les canaux arrière de l'amplificateur pour piloter un caisson de graves, le commutateur Bass Boost peut fournir une amplificationsupplémentairede12dBà45Hz.(Lecommutateuraffecteuniquementlescanauxarrièredel'amplificateur.)Réglezcecommutateur selonvotregoût,maissivouspercevezunedistorsionouledéplacementjusqu'enfindecoursedevotrecaissondegraves,nousrecommandons deleréglersur«OFF

. ATTENTION : Utilisez le commutateur Bass Boost uniquement si vous avez configuré les canaux arrière pour piloter un caisson de graves. L'utilisation du commutateur Bass Boost avec des haut-parleurs large bande peut les endommager. GX-A602 : Lorsque vous utilisez l'amplificateur en mode ponté pour piloter un caisson de graves, le commutateur Bass Boost peut fournir une amplificationsupplémentairede12dBà45Hz.Réglezcecommutateurselonvotregoût,maissivouspercevezunedistorsionouledéplacement jusqu'enfindecoursedevotrecaissondegraves,nousrecommandonsdeleréglersur«OFF

. ATTENTION : Utilisez le commutateur Bass Boost uniquement si l'amplificateur pilote un caisson de graves. L'utilisation du commutateur Bass Boost avec des haut-parleurs large bande peut les endommager. GX-A3001 : LacommandeBassBoostpeutfournirjusqu'à12dBd'amplificationdesgravesà45Hz.Réglezcettecommandeselonvotregoût, veillez à ne pas la régler trop haut pour créer une distorsion ou pousser le déplacement de votre caisson de graves jusqu'en fin de course.

• DELalluméeorange:fonctionnementnormal(l'appareilestsoustension).

La DEL de protection de l'amplificateur doit rester éteinte en fonctionnement normal. Si l'amplificateur ne produit aucun son et si la DEL de protection s'allume rouge, consultez Résolution des problèmes en page 24.24

RÉSOLUTION DES PROBLÈMES

Si votre amplificateur ne fonctionne pas comme vous pensez qu'il le devrait, recherchez si le problème est traité dans cette section avant d'appeler votre service client JBL.

PROBLÈME CAUSES ET SOLUTIONS

Aucun son (la DEL d'alimentation de l'amplificateur est éteinte)

• Vérifiezquelesconnexions+12VetGNDdel'amplificateurontétécorrectementfaites.

• Contrôlezsilefusibledufil+12Vsituéprèsdelabatterieestfondu:sic'estcas,remplacez-le par un fusible identique.

• Contrôleztouslesfusiblesdel'amplificateur;sil'und'entreeuxestfondu,remplacez-leparun fusible identique.

• SivousutilisezlaconnexionREMdel'amplificateurpourl'allumer,vérifiezquelefilest correctement connecté au fil d'allumage distant du système audio ou à la borne d'alimentation ACCduvéhicule. Aucun son (la DEL d'alimentation de l'amplificateur est orange)

• Vérifiezquetouteslesconnexionsd'entréeetdehaut-parleurdel'amplificateurontété correctement faites.

• Contrôlezquelescommandesdeniveaudel'amplificateurnesontpasramenéesàzéro(sens trigonométrique).

• Vérifiezquelacommandedevolumedel'appareilsourcedusystèmeaudioduvéhiculen'est pas ramenée à zéro. Aucun son (la DEL de protection de l'amplificateur est rouge)

• Confirmezquelesystèmeélectriqueduvéhiculefournitentre9Vet16VCCàl'amplificateur. Si la tension d'alimentation est en dehors de cette plage, résolvez le problème avant d'essayer d'utiliser l'amplificateur.

• Sil'amplificateurasurchauffé,attendezqu'ilrefroidisseavantd'essayerdeleréutiliser.

• Débrancheztousleshaut-parleursdel'amplificateurettentezdelerallumer: – Si l'amplificateur s'allume (la DEL d'alimentation est orange), il y a un court-circuit dans un ou plusieurs des fils des haut-parleurs. Rectifiez tous les courts-circuits avant de reconnecter les haut-parleurs à l'amplificateur. – Si l'amplificateur ne s'allume pas (la DEL de protection est toujours rouge et la DEL d'alimentation est éteinte), demandez assistance à votre distributeur agréé JBL.www.jbl.com Français

Seuls certains haut-parleurs branchés à l'amplificateur émettent un son

• Contrôlezquelescommandesdebalanceetd'atténuationdel'appareilsourcedusystème audio du véhicule sont réglées sur leurs positions centrales (milieu).

• (GX-A604):Contrôlezqueleréglageducommutateurdemodedel'amplificateurcorrespond aux connexions d'entrée et de haut-parleurs faites sur l'amplificateur Le son est trop faible, même avec le volume de l'appareil source du système audio du véhicule à fond

• Vérifiezquelescommandesdeniveaudel'amplificateurnesontpasrégléestropbasses. ConsultezRéglage du niveau d'entrée, en page 22, pour plus d'informations sur le réglage des commandes de niveau. Le son des haut-parleurs avant / arrière est déformé

• Veillezàcequelecommutateurdufiltrerépartiteurdel'amplificateurdescanauxdéforméssoit réglésurHP.

• Réglezlacommandederépartitiondescanauxdéforméssurunevaleurplusélevée

• Contrôlezqueladistorsionneprovientpasdel'appareilsourcedusystèmeaudioduvéhicule. Le son du caisson de graves est déformé •(GX-A604,GX-A602):RéglezlecommutateurBassBoostsur«OFF

• (GX-A3001):Sivousécoutezdelamusiqueavecdesgravesforts,tournezlacommandedu Bass Boost à zéro puis augmentez son réglage progressivement jusqu'au début du retour de la distorsion. Réduisez légèrement le réglage du Bass Boost pour éliminer la distorsion et conservez ce réglage.
