GEBRUIKSAANWIJZING GXA3001 JBL

Dank u voor de aankoop van een JBL® GX-series versterker. Om u beter van dienst te zich wonneer u aanspraak maakt op de garantie, de originele aankoopbon bewaren en uw versterker online registeren bij www.jbl.com.

MEEGELEVERDE ITEMS

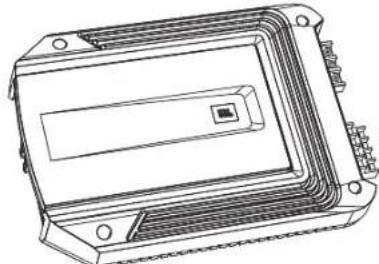

GX-Seriesversterker(x1)

Kabelbundel luidsprekerniveau-ingang
(GX-A602, GX-A3001 x 1)
(GX-A604 x 2)

LOCATIE EN MONTAGE

Hoe wel dee aanwijzingen ulggeh ge de GX-serles versterkers in algome zin wordt geinstalleerd, zijn or geen specifieke installiemthodes die voor uw bepaalde model noggen konnen,zijn Als u net over de nodige gereedschappen of ervaring beschikt, net proberen het apparaat zelf te installeraten. Vraag zonodig uw gaauthoriseerde JBL car-audio dealer voor professionele installmentie.

VOORZORGSMAATREGELEN EN SUGGESTIES BIJ HET INSTALLEREN

BELANGRIJK: De min-kabel (-) van de autoaccu loskoppelen voordat u tot installmentie overgaat.

Draag bij gebruik van gereedschap altijd een voiligheidsbril.
- Controller de rueime aan beiden zijden van het geplande montagevlak. Zorg ervoor dat de schroeven of kabels geen remleidingen, brandstofleidingen of kabelbundels konnen beschaden, en dat de bekabeling de veilige werkig van het voertuig Niet kan belemmeren.
Bij het maken van elektrische verbindingen,ervoor zorgen dat deze goed vastzitten en goed zich geisoleerd.
- Als u een zekering van de versterker moet verrangen, hetzelfde type zekering met bezelfde specifieaties gebruiken als die van het origineel.

Versterkers vereisten luchtcirculatie om oververhitting te voorkomen. Selecteer een plaat die voldende luchtcirculatie biedt om de versterker af te koelen.

Geschikte locaties zijn onder de stoe (mits de versterker niet interfereert met de stoelversteling), in de kofferbak, of op een andere locatie die voldoende koellucht levert.
Monteer de versterker Niet met de heatsink naar beneden gericht, odomat dit de koeling van de versterker belemmerd.
Monteer de versterker zodanig dat zeiet door de voeten van achterpassagiers of schuivende lading in de kofferbak kan worden beschadigd.
Monteer de versterker op een plaats die droog blift - een versterker nooit aan de buitenkant van de auto of in de motorruimte installeren.

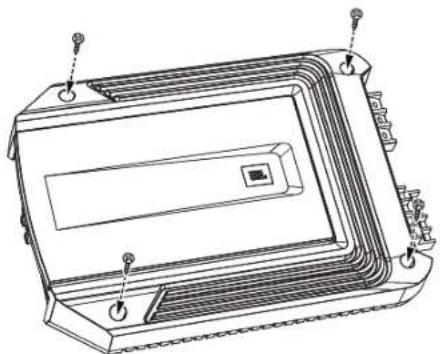

MONTAGE VAN DE VERSTERKER

OPMERKING: Het is raadzaam alle aansluitingen van de versterkers te makeen voordat u het apparaat permanent in het voertuig monteert.

1. Kies een geschichte locatie zoals hierboven beschreiben.
2. Gebruik de versterker als een sjabloon om de plaats van de bevestigingsgaten op het montageoppervlak te markeren.
3. Boor gaten in het montagevlak.
4. Bevestig de versterker op het montagevlak met vier geschikte montageschroeven. Wij adviseren gebruik van #8 Phillips (kruiskop) metaalschroven. Zorg ervoor dat de versterker goed bevestigd is.

www.jbl.com

VOEDING- EN AARDE-AANSLUITINGEN

BELANGRIJK: De min-kabel (-) van de autoaccu loskoppelen voordat u tot installmentie overgaat.

De GX-series versterkers zijn in staat om een hoog vermogen te leveren en vereisen een krachtige en betrouwbare aansluiting op het elektrische systeem van het voertuig om optimale prestaties te verzekeren. De onderstaande instructies nauwgezet opvolgen.

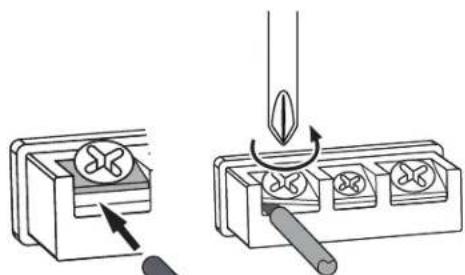

Versterkers in de GX-series maken gebruik hetzelfde type schroefaansluitingen voor voed ing en luidsprekers. Dit type aansluiting is gemakkelijk te gebruiken en maakt de aansluiting van dikke bekabeling mogelijk. Maak de aansluitingen met gebruik van een kruskopschroevendraier om de stelschoef van de connector los te draaien. Steek het gestripte draa in de connector en zet de schroef vast zoals getoond in de onderstaande afbeeldingen.

Schroef losdraaien

Bevestig kabel
onder ring
Montageschroef

BELANGRIJK: Zorg ervoor dat de (+) en (-) luidsprekerkabels elkaar of de aansluitingen van de versterker en luidspreker niot raken. Onjuist contact van kabels kan kortsluiting verroorzaken en de ontvanger beschadigen.

AARDE (GND)-AANSLUITING

Sluit een kabel (minimaal 10AWG - 5,3 mm²) van de GND-aansluiting van de versterker rechtsstreeks aan op een steig punt op het chassis van het voertuig.

• Gebruik schuurpapier om verf te verwijderen van het metalen oppervlak op het chassisom goed contact te verzekeren. Gebruik een stervormige revet om de draadaansluiting vast te zetten.

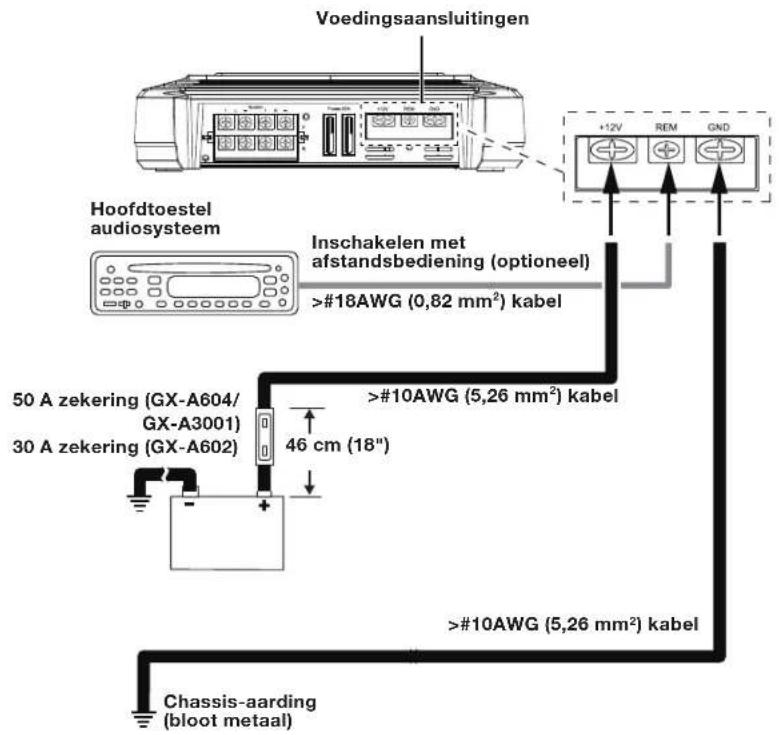

VOEDINGSAANSLUITING (12 V)

1. Sluit een kabel (minimaal 10AWG - 5,3 mm²) rechtsstreeks aan op de positieve (+) pool van do accu.
2. Monteer een zekeringhouser voor een 50 A zekering (GX-A604, GX-A3001) of een 30 A zekering (GX-A602) op deze kabel, binnen 46 cm van de (+) aansluiting van de accu. De zekering nog nicht in de houder plaatsen.
3. De kabel aanleggen maar de versterker en de kabel aansluiten op de +12 V-aansluiting van de versterker. Zorg ervoor dat u geschiktde doorvoerbuijes gebruukt wanneer bekabeling door een firewall of andere plaatwerk loopt. BELANGRIJK: Onvoldende bescherming van de positieve kabel gegen mogelijk schade kan brandgevaar in het voertuig peroorzaken.
4. Wanneru klaar bent met het aanleggen en aansluiten van deze kabel,plaats u de juiste zekering in de zekeringhouser die u bij de accu hebigt geinstalleerd. (GX-A604, GX-A3001 -50 A zekering; GX-A602 - 30 A zekering)

LUIDSPREKER- EN INGANGAANSLUITINGEN

De (+) luidsprekeraansluiting van de versterker alsld aansluten op de (+) aansluiting van de luidspreker, en de (-) luidsprekeraansluiting van de versterker op de (-) aansluiting van de luidspreker.

BELANGRIJK: Zorg ervoor dat de ontblote (+) en (-) kabels elkaar of de andere aansluitingen van de versterker en luidspreker niet raken. Onjuist contact van kabels kan kortsluiting verooorzaken en de ontvanger beschaden.

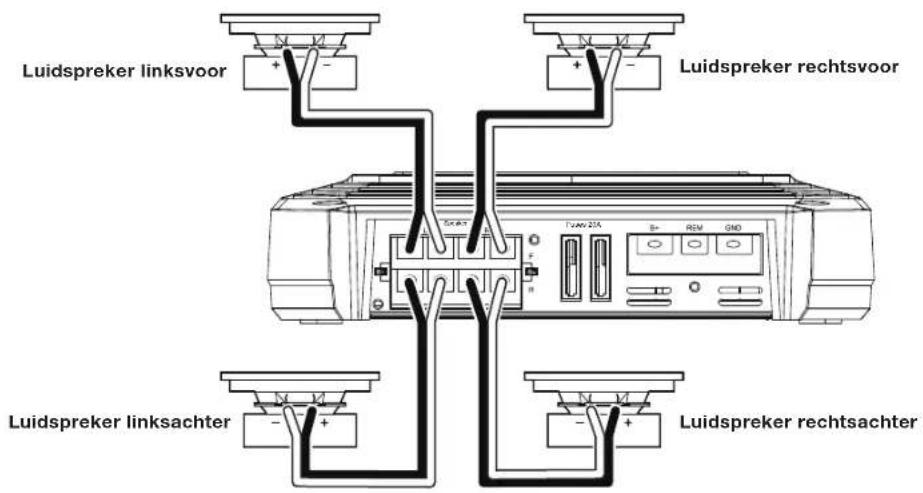

GX-A604 LUIDSPREKERAANSLUITINGEN: 4-KANAALS FUNCTE

Minimum luidsprekerimpedantie: 2 ohm (elk)

• Sluit de Voorste luidsprekers aan op de FL en FR (+) en (-) aansluitingen.
• Sluit de achterste luidsprekers aan op de RL en RR (+) en (-) aansluitingen.

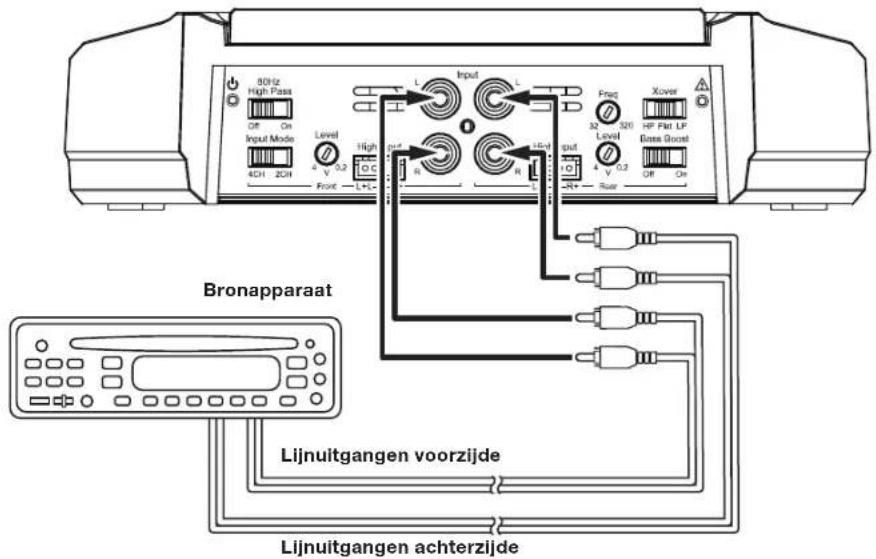

GX-A604 INGANGAANSLUITINGEN: 4-KANAALS FUNC TIE

Sluit de Voorste en achesterle linker en rechts uitgangen van het bronapparaat aan op de ingangen van de versterker; zie de afbeiding.

Zie De Crossover-regelaar instellen op pagina 20 voor informatie over de bedieningselementen voor de 4-kanaals functie van de versterker. Zie De Luidspreerniveau-ingangen gebruiken op pagina 12 om de luidspreerniveau-ingangen in plaats van de lijniveau-ingangen te gebruiken.

www.jbl.com

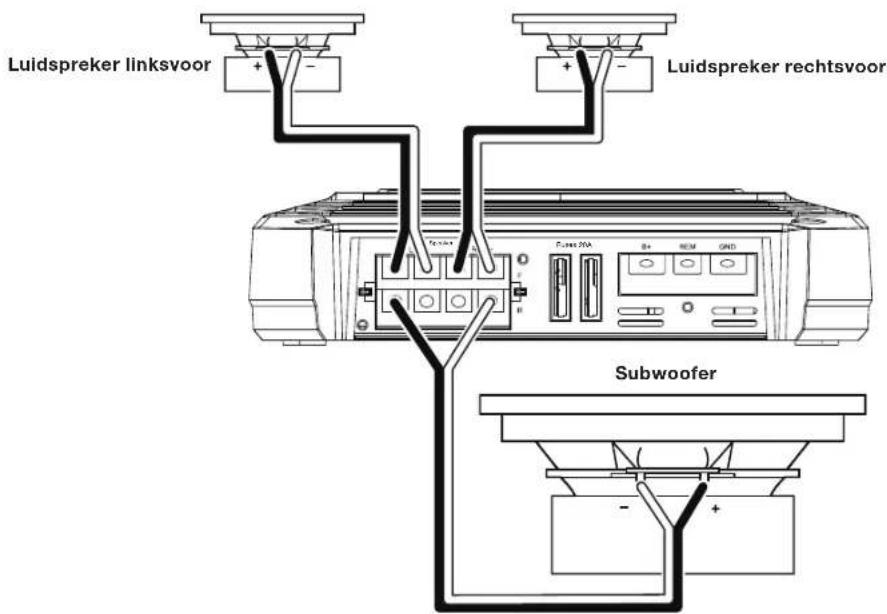

GX-A604 LUIDSPREKERAANSLUITINGEN: 3-KANAALS FUNCTE

Minimum luidsprekerimpedantie: 2 ohm elk (linker & rechter luidsprekers); 4 ohm (subwoofer)

• Sluit de linker en rechter luidsprekers aan op de FL en FR (+) en (-) aansluitingen.
• Sluit de subwoofer aan op de RL (+) en RR (-) aansluitingen. (Door de basversterker-regelaar van het achechterste kanaal zich de achechterste kanalen better voor het aansluiten van de subwoofer. Zie Basversterker instellen op pagna 23.) OPMERKING: U kunt twee 2-ohm subwooers in series aansluiten om de vereiste 4-ohm minimale impedantie voor de subwoofer kanaal te behouden.

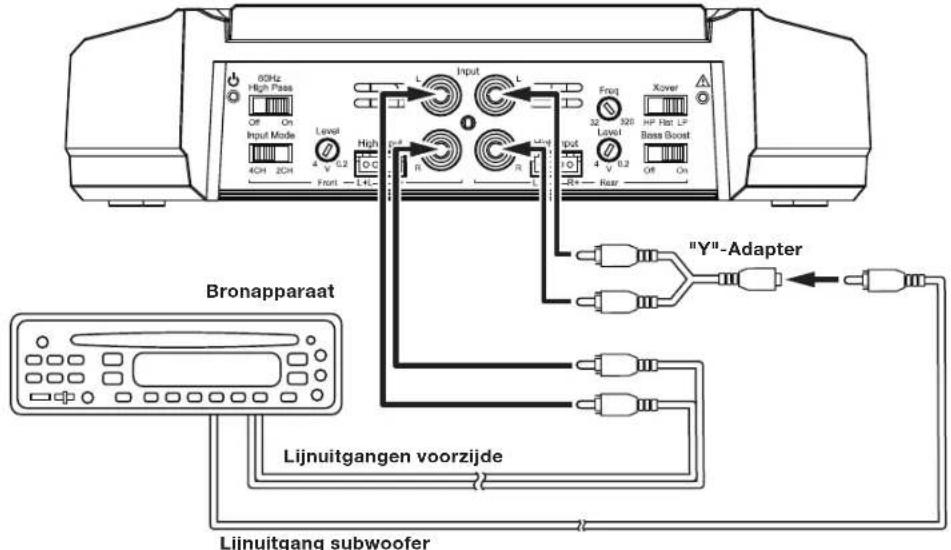

GX-A604 INGANGAANSLUITINGEN: 3-KANAALS FUNCTE

De lijnuitgangen van het bronnapparaat of processor aansluten zoals aangegeven in de onderstaande afbeelding. Zet de ingangsmodus-schakelaar op de stand "4CH".

OPMERKING: Gebruik een "Y"-adapter om de uitgang van de subwoofer van het bronnapparaat op de linker en rechter ingangen van de versterker aan te sluiten.

Zie De Crossover-regelaar instellen op pagina 20 voor informatie over de bedieningselementen voor de 3-kanaals functie van de versterker.

Zie De Luidsprekrniveau-ingangen gebruiken op pagina 12 om de luidsprekrniveau-ingangen in plaats van de lijniveau-ingangen te gebruiken.

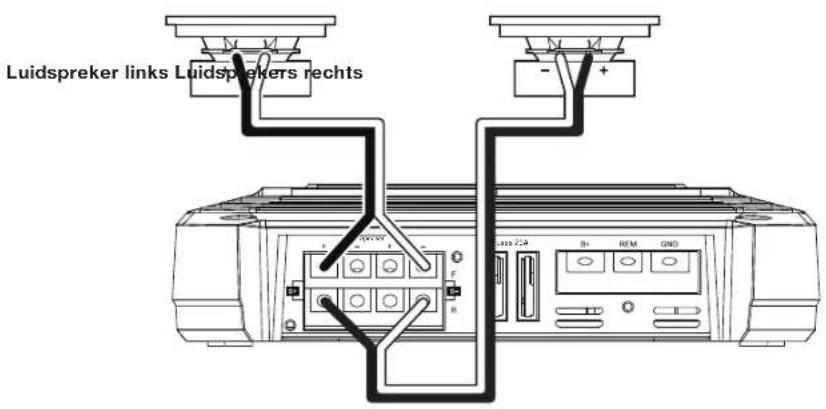

GX-A604 LUIDSPREKERAANSLUITINGEN: 2-KANAALS FUNCTE

Minimum luidsprekerimpedantie: 4 ohm (elk)

Sluit de linker en rechner luidspekkers aan zaals gotoond in de onderstaande afbeiding.

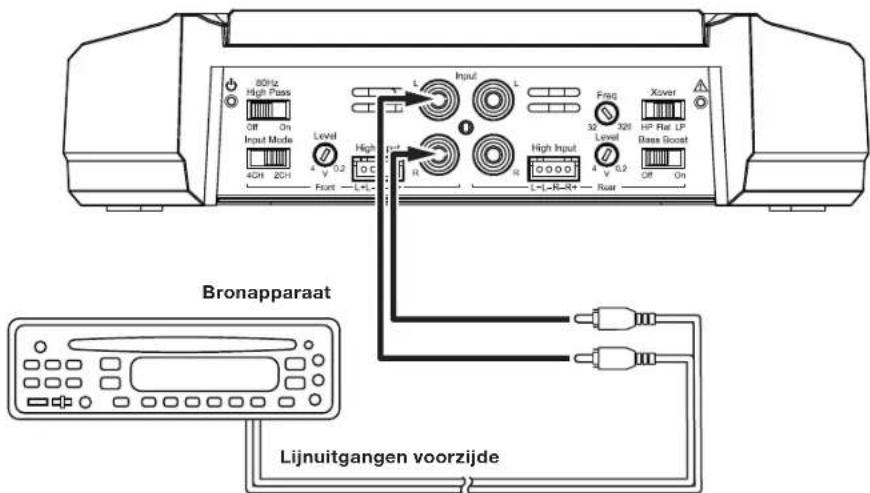

GX-A604INGANGAANSLUITINGEN:2-KANAALSFUNCTIE

De lijnuitgangen van het bronnapparaat of processor aansluien zoals aangegeven in de onderstaande afbeelding. Gebruik alleen de voorste linker en rechter ingangaansluiingen en zorg orvoor dat de Invoermodus-schakelaar op de stand "2CH" staat.

Zie De Crossover-regelaar Installen op pagina 20 voor informatie over de bedieningselementen voor de 2 kanaals functie van de versterker. Zie De Luidspreerniveau-ingangen gebruiken op pagina 12 om de luidspreerniveau-ingangen in plaats van de lijniveau-ingangen te gebruiken.

DE LUIDSPREKERNIVEAU-INGANGEN GEBRUIKEN

Als uw bronnapparaatiet over lijnniveau-uitgangaansluitingen beschkt, kunt u de meegeleverde luidsprekerniveau-invoer kabelbundel gebrueken om de versteker aan te sluitten om de luidsprekeruitgangen van het bronnapparaat. De aansluitlogen zijn, van links naar rechts: L+, L-, R-, R+ (zie afbeolding rechts). De luidsprekerniveau-aansluitingen op alle GX-seriesverstkermodelingen gebruken de volguebekelingss configuratie.

Volg de aanwijzingen in de vorige paragrafen, maar gebruik de luidsprekerniveau-aansluitingen inplaats van de lijniveau-aansluitingen.

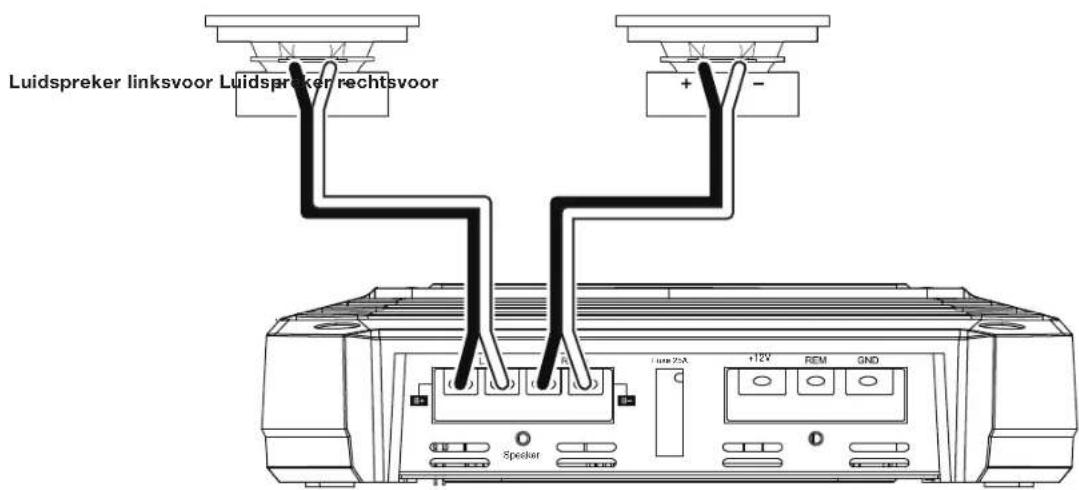

GX-A604 LUIDSPREKERAANSLUITINGEN; 2-KANAALSFUNCTIE

Minimum luidsprekerimpedantie: 2 ohm (elk)

Sluit de linker en rechter luidsprekers aan op de FL en FR (+) en (-) aansluitingen.

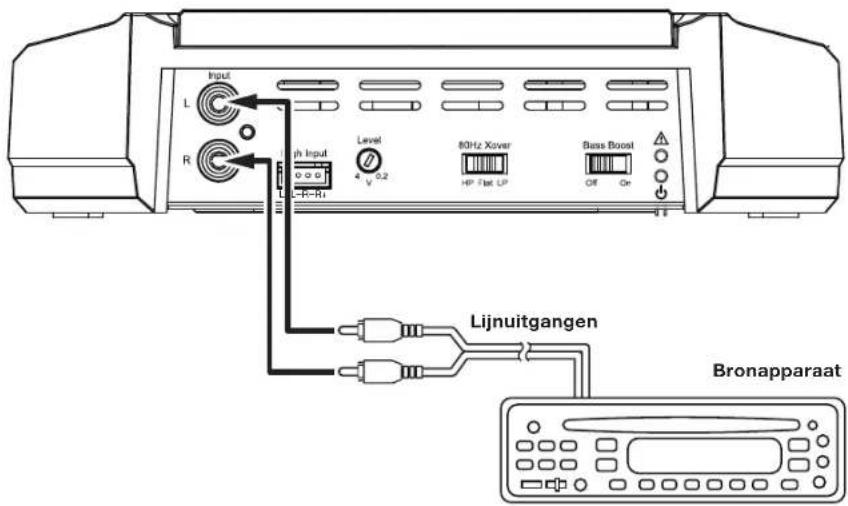

GX-A602INGANGAANSLUITINGEN:2-KANAALS FUNCTEI

De lijnuitgangen van het bronnapparaat of processor aansluien zoals angegeven in de onderstaande afbeelding.

Zie De Crossover-regelaar instellen op pagina 20 voor informatie over de bedieningselementen voor de 2-kanaals functie van de versterker.
Zie De Luidsprekrniveau-ingangen gebruken op pagina 12 om de luidsprekrniveau-ingangen in plaats van de lijniveau-ingangen te gebruiken.

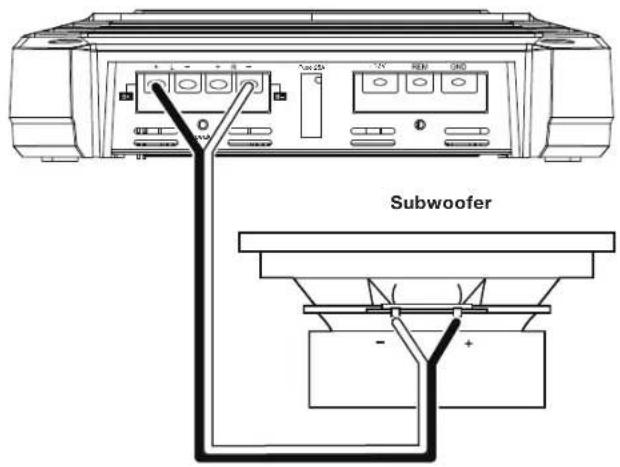

GX-A602 LUIDSPREKERAANSLUITINGEN:DOORVERBINDING

Met een doorverbinding (bridged operation) worden een kanaal met hoog vermogen voor een subwoofer gecreerd.

Minimum luidsprekerimpedantie: 4 ohm

Sluit de subwoofer aan op de RL (+) en RR (-) aansluitingen. OPMERKING: U kunt twee 2-ohm subwooers in Serie aansluten om de vereiste 4-ohm impedantie voor bridged operation te behouden.

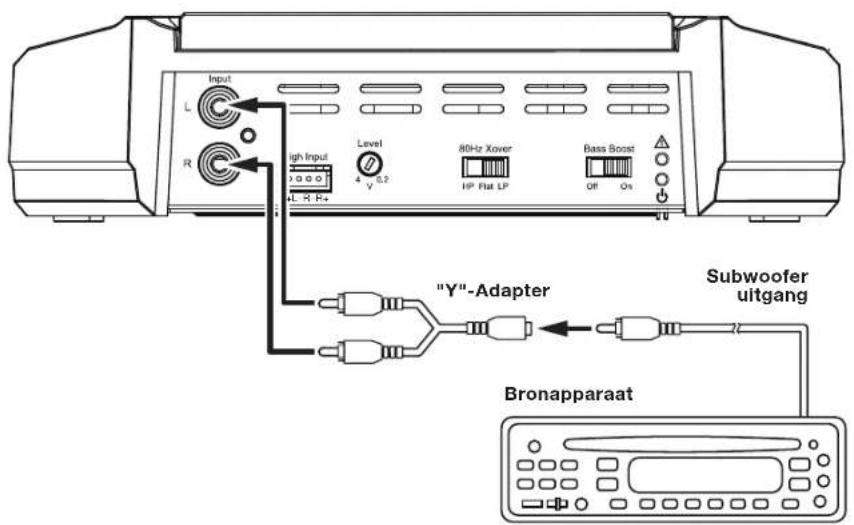

GX-A602INGANGAANSLUITINGEN:DOORVERBINDING

Sluit de subwoofer-lijnuitgang van uw bronnapparaat of processors aan op de linker ingang van de versterker; zie de onderstaande afbeeling.

OPMERKING: Gebruik een "Y"-adapter om het bronnapparaat aan te sluiten op de linker en rechter uitgangen van de versterker.

Zie De Crossoverregolaar instellen op pagina 20 voor informatie over de instelling van de bedieningsorganen van de versterker voor gebruik van de doorverbinding.

Zie De Luidsprekrniveau-ingangen gebruken op pagina 12 om de luidsprekrniveau-ingangen in plaats van de lijniveau-ingangen te gebruiken.

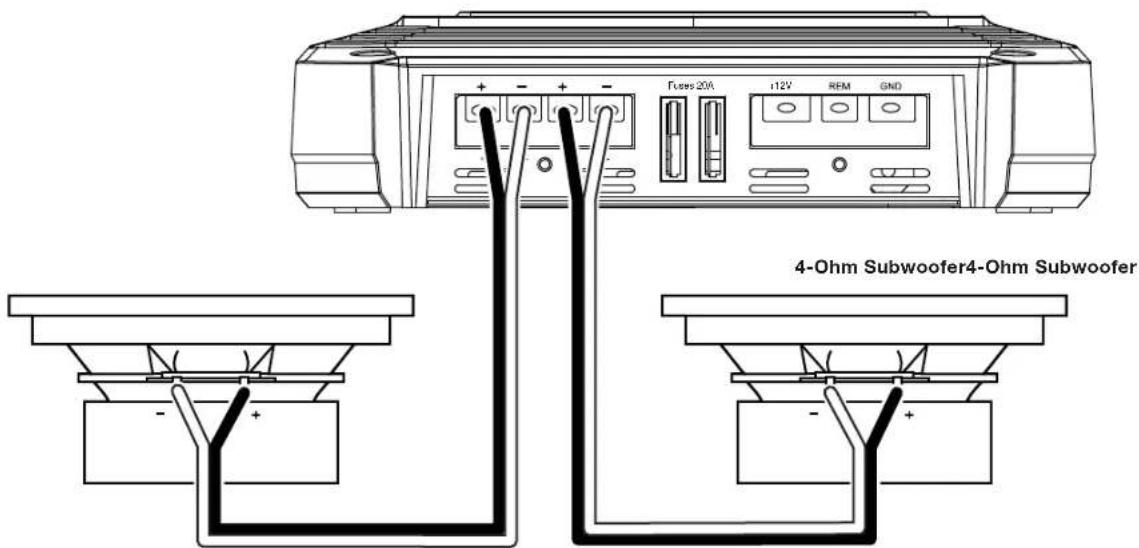

GX-A3001 LUIDSPREKERAANSLUITINGEN

Minimale luidsprekerimpedantie: 2 ohm (een subwoofer); 4 ohm (2 subwoofer)

De GX-A3001 heeft twee parallelle sets luidsprekeraansluitingen, zodat u twee subwooers kunt aansluiten.

• Als u een subwoofer gebrukt, kutu deze aansluten op een van beide GX-A3001 luidspekeraansluitingen.
• Als u twee 2-ohm subwooers gebrukt, kurz u deze aansluten op een van de sets van aansluitingen in series om boven de vereiste 2-ohm impedantie te komen.

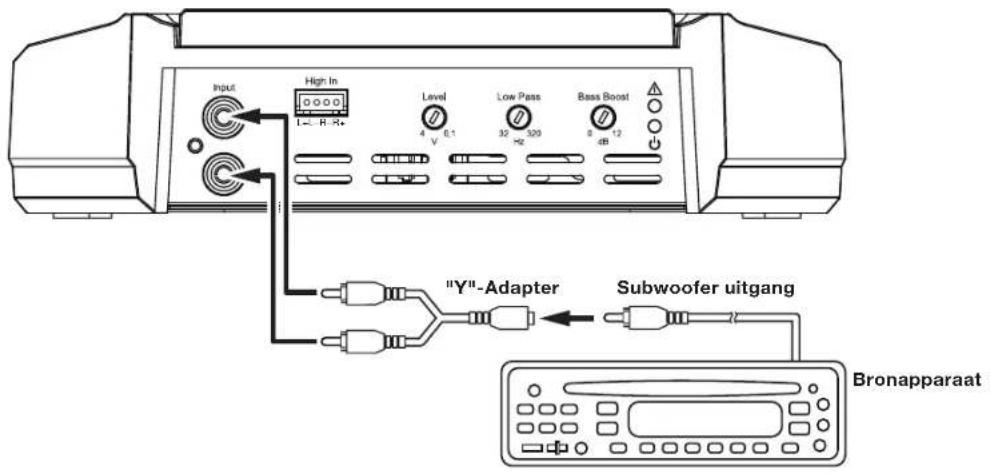

GX-A3001INGANGAANSLUITINGEN

Gebruik een "Y"-adapter om de subwoofer-lijnuitgang van uw bronnapparaat of processors aan te sluiten op de linker en recht der ingangen van de versterker, zoals aangegeven in onderstaande afbeelding. Als uw bronnapparaat Niet over een speciale subwoofer-uitgang beschikt, kunt u dechterste links/rechtsuitgangs aansluien op de linker enrechtig angan van de versterker.

Zie De Crossover-regelaar instellen op pagina 20 voor informatie over de bedieningselementen van de versterker.
Zie De Luidsprekrniveau-ingangen gebruiken op pagina 12 om de luidsprekrniveau-ingangen in plaats van de lijniveau-ingangen te gebruiken

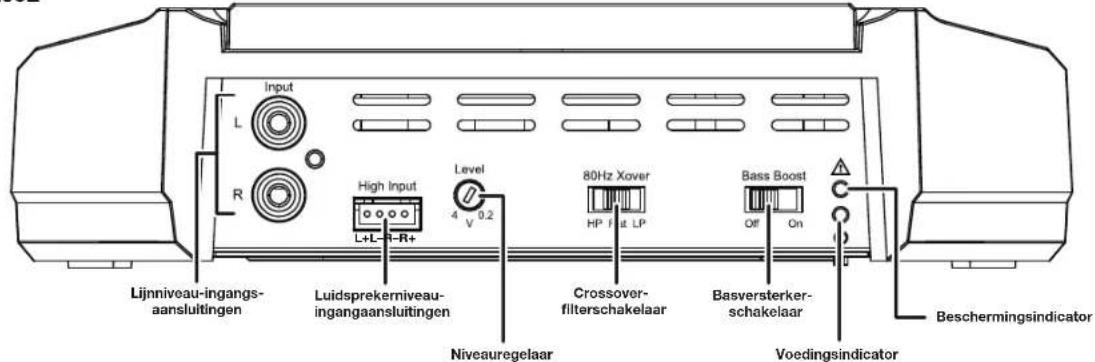

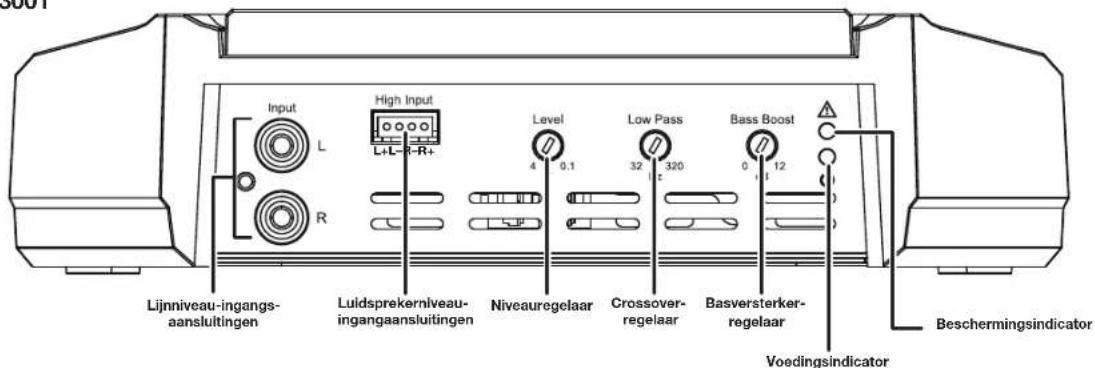

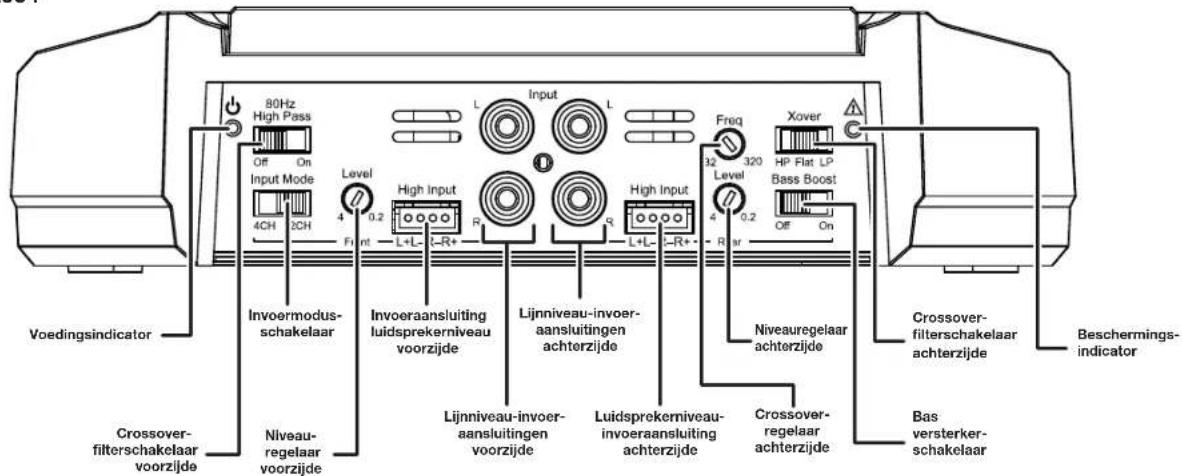

BEDIENINGSELEMENTEN,INGANGAANSLUITINGEN EN INDICATOREN

GX-A604

GX-A602

GX-A3001

www.jbl.com

DE CROSSOVER-REGELAARS INSTELLEN

Invoermodus-schakelaar: Zet de ingangmodus-schakelaar in de stand "4CH".

Crossover-filterschakelaar voorzijde: Zet de Crossover-filterschakelaar voorzijde op "AAN" (high-pass). Dit beperkt de hoeveelheid laagfrequente energie die waar de luidsprekers worden gestuurd. Dit verminderert verzorming en voorkom Beschadiging van de luidsprekers. Uitzondering: Als u groe krachtige luidsprekers hebts aangesloten (6^ × 9^ of groter) die sterke bastonen aan de Voorste kanalen van de versterker aankonnen en u geen subwoofer in het systeme gebruikt,zet dan de Crossover-filterschakelaar voorzijde op de stand "UIT" (full-range).

Crossover-filterschakelaar achterzijde Zet de Crossover-filterschakelaar achterzijde op de stand "HP" (high-pass). Dlt beperkt de hoeveelheid laagfrecuente energie die nae de luidspeakers wordt gestuurd. Dit verminderert verrorming en voorkom beschadig van de luidspeakers, Uitzondering: Als u grote krachtige luidspeakers het aangesloten (6^ × 9^ of groter) die sterke bastonen nae der voorstkanalen van de versterker aankonnen en u geen subwoofer in het systeem gebruikt, zet de Crossover-filterschakelaar achterzijde dan op de stand "FLAT" (full-range).

Crossover-regelaar achechterijde: Als de Crossover-schakelaar achechterijde in de stand "HP" staat, bepaalt de Crossover-regelaar achechterijde de frequentie waar bij de lage frequencies die maar de luidspreker worden gestuurd het volume wordt verminderd.

Bij gelebruik van de versterker in de 4-kanaals modus要去 de Crossoverregelaar achechterzijde ingesteld worden op basis van de grotte van de luidspreakers die zich aangesloten op de verstorkkanalen - hoe kloiner de luidspreakers, hoe hoger de regelaar要去 worden ingesteld om de luidspreakers tegen schade te beschemen. Luister na de eerste instelling van de crossoverfrequentie hiermuziek met een sterke bas

waarmee u bekend bent. Als de luidsprekers verrormd of overspannen klinken, de crossover-frequentieregelaar op een hoger niveau instellen om verrorming/overdruk te elimineren. De afbeelding rechts toont het aanbevolen bereik van de crossover filterfrequentie voor uw luidsprekerafmetingen.

6" en 5" luidsprekers 4" enkleine luidsprekers

GX-A604:3-KANAALS FUNCTIE

Invoermodus-schakelaar: Zet de ingangmodus-schakelaar in de stand "4CH".

Crossover-schakelaar voorzijde: Zet de Crossover-filterschakelaar voorzijde op de stand "AAN" (high-pass). Dit beperkt de hoeveelheid laagfrequente energie die maar de luidspekters worden gestuurd. Dit verminderert verworming en voorkom beschadigend van de luidspekters.

Crossover-filterschakelaarchterzijdeBij het aansluien van een subwoofer of woofer voor de achterste kanalen, de Crossover-filterschakelaaracterzijde op de stand "LP" (low-pass) zetten. Dit beperkt de hoeveelheid hoogfrequentie energie die naar dooers of subwoofer wordt gestuurd, waardoor de helderheid van VOCALS en andere midrange-geluiden verbeter.

Low-Pass functie: Subwoofer en woofers

Crossover-regelaar hinterzijde: De instelling van de Crossover-regelaarchterzijde die u toepast op subwooers hangt als van het type en de locatie van de subwoofer in uw systeem. Begin met het instellen van de Crossover-regelaarchterzijde op een freiuentie die iets lager is dan de 80Hz instelling op de voorste kanalen. Nadat u enige maar muziek op het systeem heb geluisterd, de Crossover-regelaaracterzijde aanpassen om een soepiele overgang te krijgen van de subwooferaar de rest van de luidsprekers van het systeem. Dit voorkomt een "gat" waar bij de geluiden die zich voordoen tussen de subwoofer en de andere sprekers lijken weg te vallen. De afbeeling rechts toont het aanbevolen frequentebereik van de Crossover-regelaarchterzijde.

GX-A604:2-KANAALS FUNCTIE

Invoermodus-schakelaar: Zet de ingangmodus-schakelaar in de stand *2CH".

Crossover-filterschakelaar achterzijde: Zet de Crossover-filterschakelaar achterzijde op "AAN" (high-pass). Dit beperkt de hoeveelheid laagfrequentie energie die de luidspekers wird gestuurd. Drit verminderertervorming en voorkom beschadig van de luidspekers. Uitzondering: Als u grote krachtige luidspekers heb aangesloten (6^ × 9^ of groter) die sterke bastonen naar de Voorste kanalen van de versterker aankunnon en u geen subwoofer in hot systoem gobruikt, zot dan de Crossover-filterschakelaar voorzijde op de stand "UIT" (full-range).

Crossover-filterschakelaar achterzijde Zet de Crossover-filterschakelaar achterzijde op de stand "HP" (high-pass). Dlt beperkt de hoeveelheid laagfrequente energie die naar de luidspekrs word gestuurd. Dit verminder vorterming en voorkom Beschadig van de luidspekrs. Ultzondering: Als u groe krachtige luidspekrs het aangesloten (6^ × 9^ ) of groer) die sterke bastonen daeer voordste kanalen van de versterker

aankunnen en u geen subwoofer in het systeme gebruikt, zeit de Crossover-filerschakelaar zichtijde dan op de stand "FLAT" (full-range).

Crossover-regelaar achechterzijde: Als de Crossover-schakelaar achechterzijde in de stand HP" staat, bepaaltd Crossover-regelaar achechterzijde de freundie waar bij de lage frequencies die waar de luidspeker worden gestuurd het volume worden verminderd.

Bij gebruik van de versterker in de 4-kanaals modus mcet de Crossoverregelaar achechterzijde ingesteld worden op basis van de grotte van

de luidsprekers die zijn aangesloten op de versterkerkanalen - hoe kleiner de luidsprekers, hoe hoger de regelaar moet worden ingesteid om de luidsprekers gegen schade te beschemeren. Luister na de earest instelling van de crossover-frequentie maar muziek met een sterke bas warmee u bekend bent. Als de luidsprekers verrormd of overspannen klinken, de crossover-frequentieregelaar op een hoger nivee instellen om vervorming/ overdruk te elimineren. De afbeiding rechts toont het aanbevoelen bereik van de crossover filterfrequentie voor uw luidsprekerafmetingen.

6" en 5" luidsprekers

4" en petite luidsprekers

www.jbl.com

• Als u de vorstorker op eenaar 6" of klinere full-range luidspreakers heb t aangesloten, de Crossover-filterscheklaar in de stand "HP" (high-pass) zetten. Dit beperkt de hoeveelheid van laagfrequente energie dat naar de luidspreakers worden gestuurd en vermindert verrorming en voorkomt beschadiging van de luidspreakers.
• Als u de versterker op een paar grote full-range luidsprekers (6" x 9" of groter) die krachtige bas aankan, en u geen gebruik maakt van een subwoofer in het systeme, de Crossover-filterschakelaar op de stand "FLAT" (full-range) zieten.
• Als u de versterker hebts aangesloten op een pauer woofers of subwoofer, de Crossover-filterschakelaar op de stand *LP* (low-pass) zetten. Dit beperkt de hoveeelhd hoogfrequente energie die naar de woofers/subwooers wordt gestuurd, waardoor de helderheid van vocals an andere midrange-goluiden verbeter.

GX-A602:BRIDGED OPERATION (DOORVERBINDEN)

Crossover-filterschakelaar: Als u de versterker in doorverbindingsmodus in een subwoofer gebruikt, de Crossover-filter schakelaar in de stand "LP" (low-pass) zieten. Dit beperkt de hoeveelheid hoogfrequentie energia die waar de subwoofer worden gestuurd.

GX-A3001

OPMERKING: De interne crossover van de GX-A3001 is permanent ingesteld voor low-pass verwerking.

Crossover-regelaar: De Crossover-regelaar beperkt de hoeveelheid hoogfrequentie energie die aan de woofers of subwoofer wordt gestuurd. De instalting van de Crossover-regelaar die u toepassen op subwoofer hang af van het type en de locatie van de subwoofer in uw system. Zet de Crossover-regelaar eerst op een particulie die iots lagier is dan de high-pass crossoverinstelling die u gebruikt voor de andere luidsprekers in het system. Nadat u enige maar muziek op het systeem heb tgelusterd, de Crossover-regelaar aanpassen om een soepele overgang te krijgen van de subwoofer aan der rest van de luidsprekers van het systeem en waar bij *gat' te vermijden, waar bij de geluiden die zich voordenenussen de subwoofer en de andere sprekers likenweg te vallen. De afbeelingrechtstoert het aanbevolen frequentebereik van de Crossover-regelaar.

Subwooferen woofers

HETINGANGSNIVEAUINSTELLEN

1. Draai alle niveau-regelaars op alle versterkers geheel linksom.
2. Speel dynamische muziek via uw bronnapparaat en zet het volume op de 3/4 stand.
3. Draai de niveauregelaar op de kanaalversterker voorzijde met de klok mee totdat de muziek verrormd begint te klinken.
4. Draai de niveauregelaar langzaam linksom totdat de muziek Nieteer verrormd klinkt.
5. Als u gebruik maakt vaneer dan een versterker of gebruik maakt van de GX-A604, herhaal stappen 3 - 4 voor de niveauregelaars van alle andere niveauregelaars van de versterker.

DE BASVERSTERKER INSTELLEN

GX-A604: Als u gebruik maakt van de achterste kanalen van de versterker om de subwoofer te voeden, kan de basversterker-schakelaar 12 dB basversterking bij 45Hz leveren. (De schakelaar haelt alleen invoed op de achterste kanalen van de versterker.) Deze schakelaar aan eigen voorkeur instellen, maar als het gebruik ervan hoorbare verromng of verzwakking van uw subwoofer voorzaakt, raden wij u aan deze op de stand "UI" te zetten. LET OP: De basversterker-schakelaar alleen gebruiken als u de achterste kanalen heb ingesteld om de subwoofer te voeden. Gebruik van de basversterker-schakelaar met full-range luidsprekers kan de luidsprekers beschadigon.

GX-A602: Wanner u gebruik maakt van de versterker in bridge mode (doorverbinding) om een subwoofer te voeden, kan de basversterker-schakelaar 12 dB basversterking bij 45Hz leveren. (Deze schakelaar aan eigener voorkeur instellen, maar als het gebruik ervan hoorbare verrorming of verzawkking van uw subwoofer veroorzaakt, raden wij u aan deze op de stand "UIT" te zetten. LET OP: De basversterker-schakelaar alleen gebruiken als u de versterker gebruikt om een subwoofer te voeden. Gebruik van de basversterker-schakelaar met full-range luidsprekers kan de luidsprekers beschadigen.

GX-A3001: De basversterking-regelaar kan tot 12 dB basversterking bij 45Hz leveren. Deze regelaar aan eigener voorkeur instellen, maar wees voorzichtig dat u de regelaar Niet te hoog zet waardoor hoortbare verrorming of verzakking van uw subwoofer kan optreden.

• LED brandt orangje: Normale fungtie (voeding aan).
• LED is ui: Versterker in de standby-modus.

BESCHERMING-LED

De bescherming-LED van de versterker moeten tijdens normala gebruik uit blijven. Als er geen geluid uit de versterker kanmt en de bescherming-LED rood oplicht, die Problamen oplossen op pagina 24.

PROBLEM OPLOSSEN

As uwersterker niet werkt zoals het zou moeten, controller of het probleem in dit hoofdstuk wordt besproken voordat u contact opneem met de leverancier of klantenservice van JBL.

PROBLEEM OORZAKEN EN OPLOSSINGEN

Geen geluid (de versterker's voeding-LED is uit)	• Controller of de +12 V en GND (aarde)-aansluitingen van de versterker correct zijn gemaakt.
	• Controller of de zekering op de +12 V babel bij de accu is doorgebrand: Als dat zo is, verrang deze door een identieke zekering.
	• Controller alle versterkerzekeringen; eventuele verrangen met identieke zekeringen.
	• Als u gebruik maakt van de REM-aansluiting van de versterker, controller dan of de babel goed is aangesloten op de babel van de afstandsbediening van het systeme of op de ACC-voedingsaansluiting.
Geen geluid (de versterker's voeding-LED is oranje)	• Controller of alle ingangaansluitingen van de versterker en de luidspreker correct zijn gemaakt.
	• Controller of de niveauregelaars van de versterker Niet geheel maar links (tegen de klok in) zijn gedraaid.
	• Controller of de volumeregelaar van het audiosystem van de auto geheel�beneden is gezet.
Geen geluid (de versterker's beschermings-LED is rood)	• Controller of het elektrische systeme van het voertuig:tussen 9 V en 16 V DC aan de versterker levert. Als de voedingsspanning buiten dit bereik is, dit corrigeren voordat u de versterker gebruikt.
	• Als de versterker oververhit is, latent afkoelen voordat u het apparaat weeer gebruikt.
	• Alle luidsprekers loskoppelen van de versterker en het opnieuw proberen:- Als de versterker kan worden ingeschakeld (als de voedings-LED oranje is), dan is er kortsluiting in een of moerdere luidsprekkabels. Eliminee der kortsluiting voordat u de luidsprekers opnieuw op de versterker aansluit.
	• Als de versterker nicht kan worden ingeschakeld (de beschemings-LED blijft rood en de voedings-LED is uit), contact opnemen met uw geautoriseerde JBL-dealer voor hulp.

PROBLEM OORZAKEN EN OPLOSSINGEN

Er kommt geluid uit slechts een deel van de luidsprekers dieijken aangesloten op de versterker	• Controller of de balans- en faderregelaars van het bronnapparaat van het geluidssystem in het voertuig in het midden (gebalanceerd) staan. • (GX-A604): Controller of de modusschakelaar van de versterker ingesteld is voor de invoer en luidsprekeraansluitingen op de versterker
Het volume is te laag, zichs wanner de volumeregelaar van het audiosystem van het voertuig op maximaal staat	• Controller of de volumeregelaars van de versterker Niet te laag+zijn ingesteld. Zie Het Ingangsniveau instellen op pagina 22 voor informatie over de niveauregelaars.
Geluid in de luidsprekers voor/achter is verrormd	• Zorg ervoor dat de Crossover-filterschakelaar van de versterker van het verrormde kanaal ingesteld is op HP. • Zet de Crossover-regelaar voor de verrormde kanalen op een hogere stand. • Controller of de verrorming Niet veroorzaakt worden door het bronnapparaat in het geluidssystem van de auto.
Geluid in de subwoofer is verrormd	• (GX-A604, GX-A602): Zet de Basversterker-regelaar op "UIT." • (GX-A3001): Tijdons hot luisteren�muziek met krachtige bas, do basverstorker-regelaar—helemaal�n aan beden droaien, en dan geleidelijk verhogen totdat de verrorming terugkeert. De basversterker iets verlagen om de verrorming te elimineren en deze instelling latent staan. • Controller of de verrorming Niet veroorzaakt worden door het bronnapparaat in het geluidssystem van de auto.

SPECIFICATIONS

	GX-A604 GX-A602 GX-A3001
Maximaal vermogen (15,5 V, 1 kHz, 10% THD, totaal kanalen 2 ohm)	435 W	280 W		415 W (15,5 V, 50 Hz, 10% THD, 2 ohm)
Nominaal uittgangsvermögen @ 4 ohm	60 W x 4	60 W x 2	200 W x 1
Bridged uittgangsvermögen (4 ohm, 1% THD)	170 W x 2	170 W x 1	N.v.t.
THD + N bij nominal vermogen	< 1%	< 1%	< 1%
Signaal/ruisverhouding (2 V @ 4 ohm)	> 75 dB	> 75 dB	> 75 dB
Effectieve dampingsfctor (4 ohm)	> 50		> 50	> 50
Frequeniebereik (-3 dB)	20 Hz - 20 kHz ± 1 dB		20 Hz - 20 kHz ± 1 dB	10 Hz - 320 Hz
Maximale ingangsspanning	20 V		20 V	20 V
Maximum ingangsgevoeligheid	200 mV		200 mV	200 mV
Zekering	20 A x 2		25 A	20 A x 2
Afmetingen (B x H x L)	52 mm x 300 mm x 206 mm (2-1/16" x 11-13/16" x 8-1/8")		52 mm x 198 mm x 206 mm (2-1/16" x 7-13/16" x 8-1/8")	52 mm x 291 mm x 206 mm (2-1/16" x 11-7/16" x 8-1/8")
Gewicht	2,4 kg (5,3 lb)		1,7 kg (3,8 lb)	2,4 kg (5,3 lb)
