BRUGSANVISNING GXA3001 JBL

Selvom disse instruioner overordet forklaror, hwordan du Installerier forstaarkere i GX-serien, indeholder de ikke instruktioner vedr, specifikke installationsmetoder, der kan vare pkravet ot netop dit karetog. Hvis du ichke har de ndvendige vaerktoer ellen den ndvendige viden, ma du ikke selv forsege at installere produktet. 1 stedet bedes ut rdfere mad din autoriserede JBL-autolydforhandler omkring professtional installation.

ADVARSLER OG TIPS VEDR. INSTALLATION

VIGTIGT: Abyrd korejets negative (-) batteriterminal, for du pabegynder installationen.

• Benyt altid beskyttelsesbriller ved brug af værktæjer.
• Kontroller fripladsen på begge sider at de planlagte monteringsflader. Kontroller, at skruer uller kabler ikke punkterer bremserør, brandstotslanger erler ledningsnet, og at kablingen ikke forstyrr sikker betjening at koretojet.
  Nar du opretter elektriske tilstunninger, skal du sikre, at de er korrekt isolerede.
  Hvis du har behov for at udskite nogen af forstarkerens sikringer, skal du sikre dig, at du benyter den samme type sikring og med det samme amperetal som originalen.

PLACERING AF INSTALLATION

Forsterkere skal bruge luftcirkulation for icke at overophedes. Vaelg et sted, der leverer tilstrakkeligt med luft til at kole selve forstaerkeren.

Egnode steder or under et saede (forudsat forstaerkeren ikke komer | karambollage med saedejusteringsmekanismen), i bagagerummet ellor pa et hviket som helst andet sted med tilstraakkeligt med keielfuft.
- Monter Ikke forstaerkeren mod bleaseren vendende fremadi, eftersom dette forstyrer forstaerkeren konventionelle keling.
Monter forstaerken saledes, at den icke beskadiges af bagsaepassagernes fddder erer bagage, der bevager sig i bagagerummet.
Monter forstaerkeren, sa den forbliver tor - monter aldrig en forstaerker pa ydersiden af bilen ell er i kabinet.

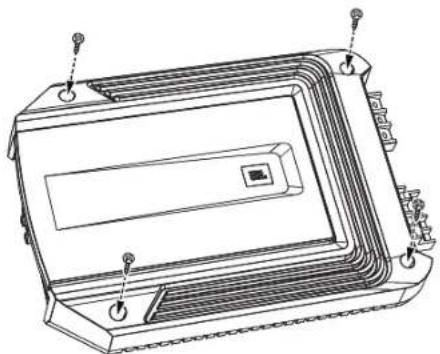

MONTERING AF FORSTAERKEREN

BEMERK: Du finder muligvis mere pracliske mader at foretage alle tilslutningerne til forstaerkeren pa, f#r du monterer den permanent i bilen.

1. Vaelg et passende monteringssted som beskrevet oventor.
2. Brug forstarkeren som skabelon, og marker borehullerne pa monteringsoverfladen.
3. Forbor i monteringsoverfladen.
4. Slut forstaerkeren til monteringsoverfladen med fire passende monteringsskruer after eget valg. Vi anbefaler brug af #8-stjerneskruer af plademetal. Sorg for, at forstaerkeren er sikkert monteret.

www.jbl.com

STRÖM-OG STELTILSLUTNINGER

VIGTIG: Afbyd karetajets negative (-) batteriterminal, for du pabegynder installationen.

Forstarkere i GX-serien er i stand til at levere hoje effektniveauer og kraver palidelige tilsutninger til bilens elektriske system med henblik pa at opna optimal ydelse. Overhold noje falgende instruktioner.

BRUG AF STIK

Forstarkere i GX-serien anvender den samme type skrueterinaler til strm- og hojttalertilslutng. Denne type terinal er nem at bruge og muliggor nem tilslutng til ledninger af storre dimensioner.

VIGTIG: Sarg for, at de blotteded hjttalerlednner (+) og (-) ike berer hinanden erlen den anden terminal pa bade forstaerkeren s og hjttalerens terminaler. Beraring af kaberne kan forarsage kortslutng, som kan skade forstaerkeren.

STELFORBINDELSE (GND)

Slut et kabel (min. 10AWG - 5,3 mm²) fra forstaerkeren's GND-terminal direkte til et fast punkt pa bilens chassis.

• Skab en forbodret tilslutning ved at rense metaloverfladen ved tilslutningspunktet for maling med sandpapir. Brug en stjernelaseskive til at sikre kabeltillsutrlinngen.

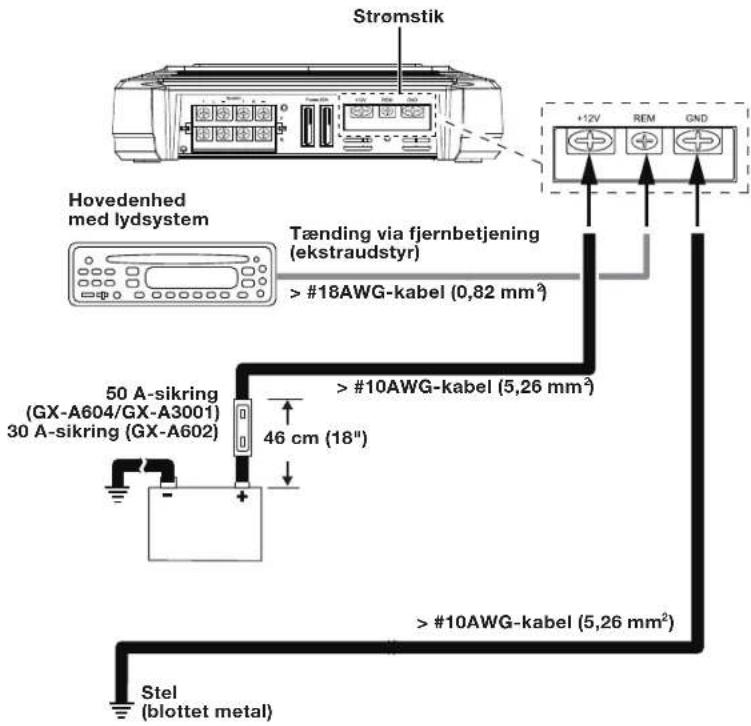

STRÖMTILSLUTNING (12 V)

1. Slut et kabel (min. 10AWG - 5,3 mm²) direktet ill batteriets positive (+) terminal.
2. Monter en sikringsholder til en 50 A-sikring (GX-A604, GX-A3001) aller en 30 A-sikring (GX-A602) pa dette kabel inden for 46 cm af batteriets (+) terminal. Vent med at montere en sikring i holderen.
3. Led dette kabel hen til forstaerkeren, og slut det derefter til forstaerkeren +12 V-terminal. Sorg for at bruge passende beskyttelssringe, nár du leder kabler igennem brandvæggen erller andet pladernetal.

VIGTIG: Manglende tilstrækkeig beskyttelse af det positive kabel fra potentielle skader kanresulte i brand i karetajet.

1. När du er færldig med kableferingen, skal du montere en passende sikring i den holder, du har monteret i naerheden at batteriet. (GX-A604, GX-A3001 - 50 A-sikring, GX-A602 - 30 A-sikring)

HOJTTLER OG INDGANGSTILSLUTNINGER

Slut altid (+) hoottalerterminalen pa forstearken til (+) terminalen pa hoottaleren og (-) hoottalerterminalen pa forstearken til (-) terminalen pa hoottaleren.

VIGTIG: Srg for, at de blotteded ledniger (+) og (-) icke berer hinanden eren den anden teminal pa bade forstaerkeren sog hejllalerens terminaler. Beroring af kablerne kan forarsage kortslutng, som kan skade forstaerkeren.

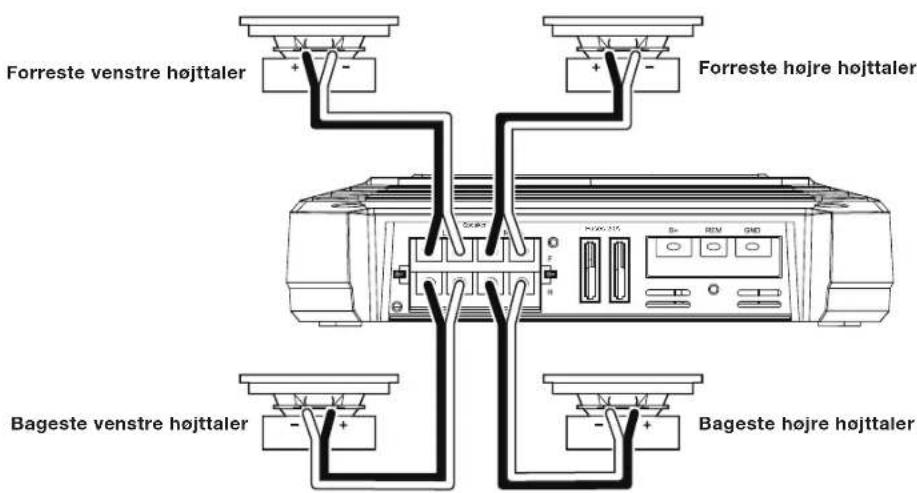

GX-A604-HOJTTAERTILSLUTNINGER: 4-KANALSDRIFT

Min. hojttalerimpedans: 2 ohm (hver)

• Slut fronthejttalerne til terminalerne FL og FR (+) og (-).
• Slut baghajttalerne til terminalerne RL og RR (+) og (-).

GX-A604-INDGANGSTILSLUTNINGER: 4-KANALSDRIFT

Se indstilling af crossoverkontrolier pa side 20 for at f oplysninger om indstilling af forstaerkeres kontroller til 4-kanalsdrift. Du kan bruge hajttalerniveauaundgangene i stedet for linjeniveauaundgangene. Se Brug af hajttalerniveauaundgangene pa side 12.

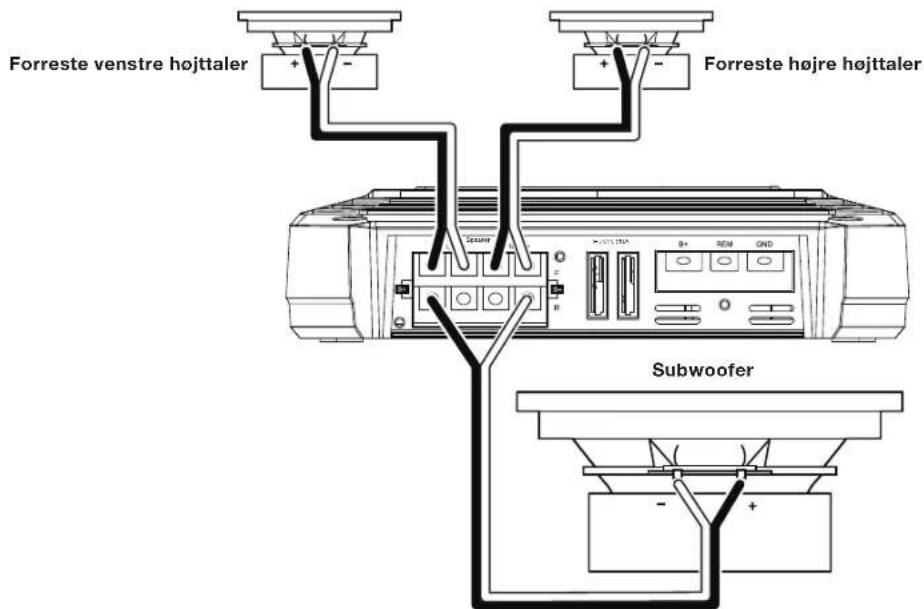

GX-A604-HJTTALERTILSLUTNINGER:3-KANALSDRIFT

Min. hojttalerimpedans: 2 pr. stk. (venstre- og hoje hojtthalere), 4 ohm (subwoofer)

• Slut den venstre og den hajre hojjtaler til terminalerne FL og FR (+) og (-).
• Slut subwooferen til terinalerne RL (+) og RR (-). (Kontrolten til den bageste kanals basboost ger kanalerne oplagte til subwooertiluitning. Se indstil basboost pa side 23.) BEMERK! Du kan seriesforbinde to 2-ohms subwooofere for at fastholde den pkraveede impedans pa 4 ohm for subwooferkanalen.

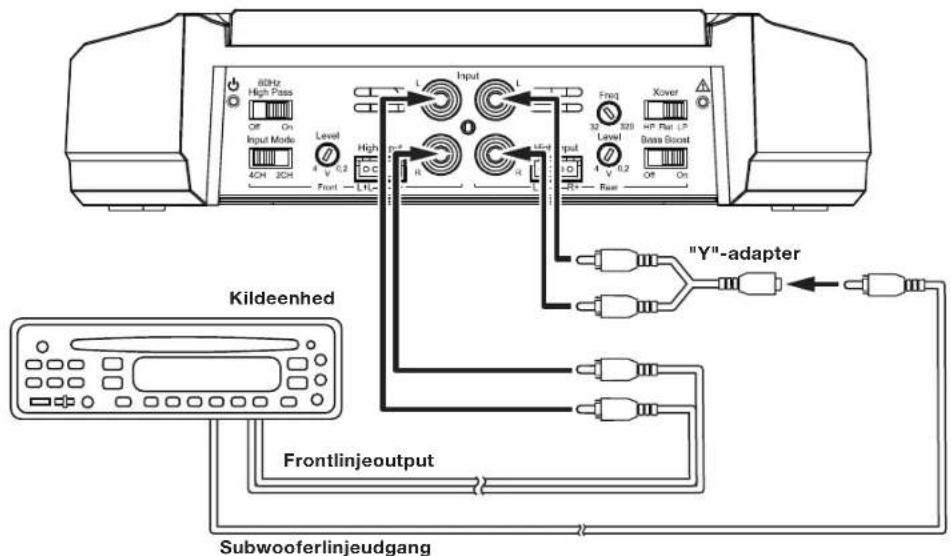

GX-A604-INDGANGSTILSLUTNINGER:3-KANALSDRIFT

Tilslut kildeenhedens ell processorens linjeudgange som vist i ilustrationen nedenfor. Indstil kontakten til indgangstildstand til positiOn "4CH" BEMERK!brug en *Y"-adapter til at slutte ehedens subwooferudgang til forstaerkeres bageste venstre og hore indgangsstiik.

Se Indstilling af crossoverkontrolier pa side 20 for at fa oplysninger om indstilling af forstaerkeres kontroller til 3-kanalsdrift. Du kan bruge hojttalerniveauaundgangene i stedet for linjeniveauaundgangene. Se Brug af hojttalerniveauaundgangene pa side 12.

www.jbl.com

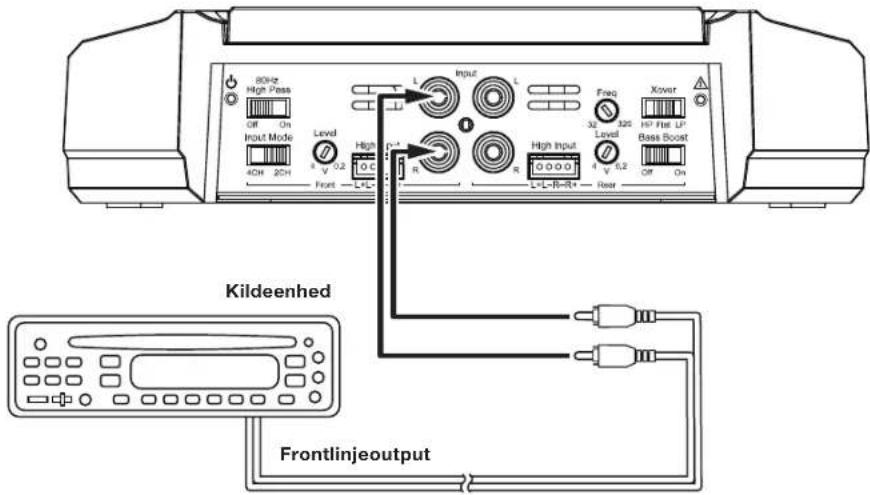

GX-A604-HOJTALERTILSLUTNINGER:2-KANALSDRIFT

Min. hojttalerimpedans: 4 ohm (hver)

Tilsut kildeenhedens erer processorens linjeudgange som vist ilustrationen nedenfor. Brug kun venstre og hje indgangstilslutninger, og kontroller, at kontakten til indgangstildstand er indstillet til positiOnen "2CH".

Se Indstilling af crossoverkontroller pa side 20 for at fa oplysninger om indstilling af forstaerkeres kontroller til 2-kanalsdrift.

Du kan bruge hojttalerniveauindgangene i stedet for linjeniveauindgangene. Se Brug af hojttalerniveauindgange pa side 12.

BRUG AF HOJTALERNIVEAUINDGANGENE

Hvis din kildeenhed ilke har linjeniveauauudgangen, kan du bruge det medfolgende ledningsnet til hjttalerminveainput til at slutte forstaarkeren til kildeenhedons hjttalerudgange. Fra vestre til hore or lederne: L+, L-, R-, R+ (se illustrationen til hore). Hjttalerminveautilislutningen pa alle forstaerkemodeller I GX-sorien folger donne kabilingskonfiguration.

Folg instruktionene i det forrige afsnit vdr. erstatning af hjttalerniveaustik med linjeniveaustik.

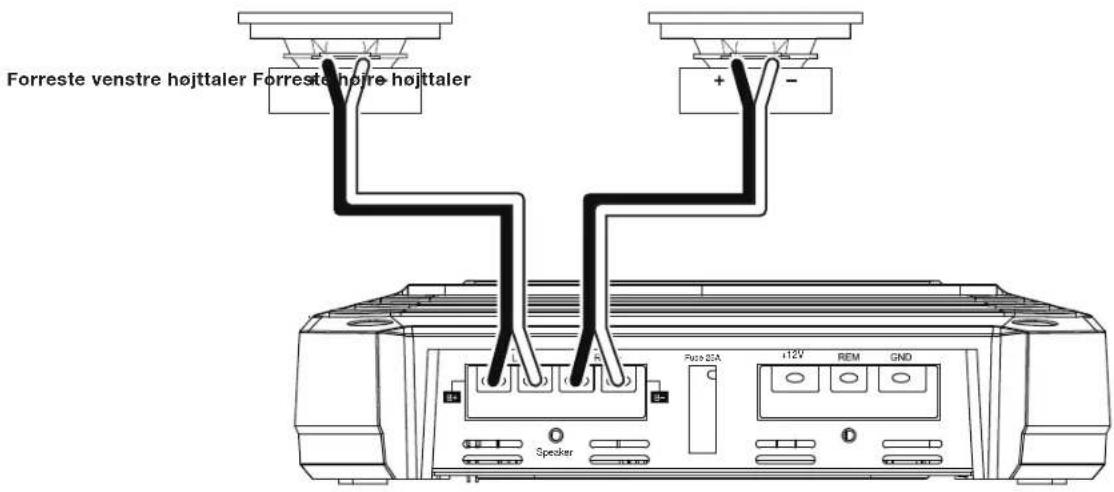

GX-A602-HOJTTALERTILSLUTNINGER,2-KANALSDRIFT

Min. hojttalerimpedans: 2 ohm (hver)

Slut den venstre og den hore hojttaler til terminalerne FL og FR (+) og (-).

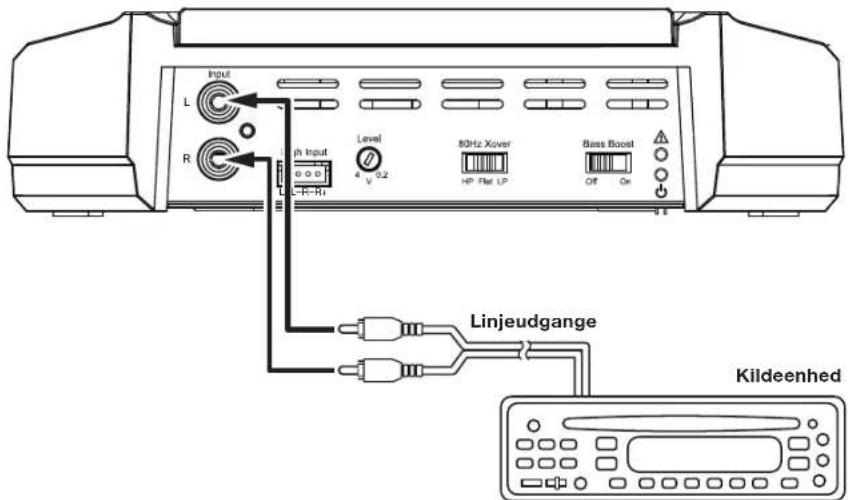

GX-A602-INDGANGSTILSLUTNINGER: 2-KANALSDRIFT

Tilsnut kildeenhedens aller processorens linjeudgange som vist ilustrationen nedenfor.

Se Indstilling af crossoverkontrolier pa side 20 for at f opysninger om indstilling af forstaerkerens konntroller til 2-kanalsdrift.

Du kan bruge hajttalerniveaundgangene i stedot for linjeniveaundgangene. Se Brug af hjttalerniveaundgange pa side 12.

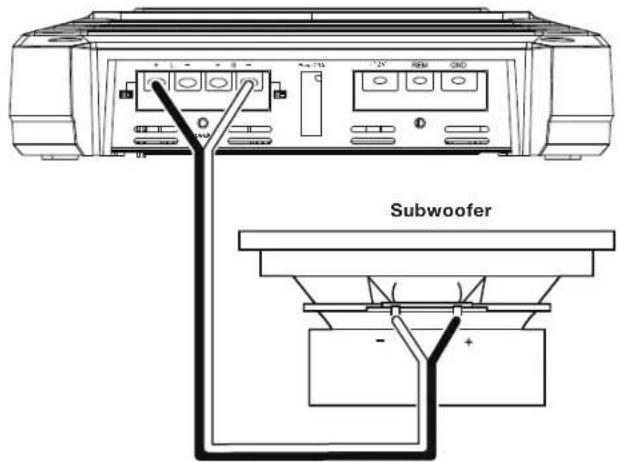

GX-A602-HOJTTAERTILSLUTNINGER: DRIFT MED BROKOBLING

Drift med brokobling leverer en enkeit kanal med haj effekt til en subwoofer

Min. hojttalerimpedans: 4 ohm

Slut subwooferen til terminalerne RL (+) og RR (-). BEMERK! Du kan serieforbinde to 2-ohms subwoofere for at fastholde den pakaevede impedans pa 4 ohm for brokoblet drift.

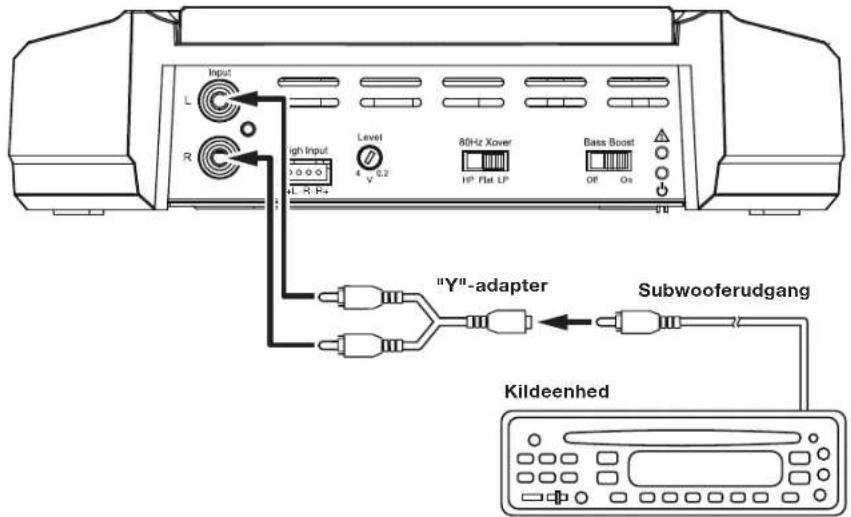

GX-A602-INDGANGSTILSLUTNINGER: DRIFT MED BROKOBLING

Slut din kildeenhed ellr processors subwooferudgang til forstarkerens venstre indgang som vist ilustrationen nedenfor.

BEMERK! Brug en "Y"-adapter til at slutte kildeenheden til forstaerkeren vsstre og hajre indgangsstk.

Se indstilling af crossoverkontrolier pa side 20 for at f oplysninger om indstilling af forstaarkerens kontroller til brokoblet drift.

Du kan bruge hojttalerniveaundgangene i stedet for linjeniveauindgangene. Se Brug af hojttalerniveaundgange pa side 12.

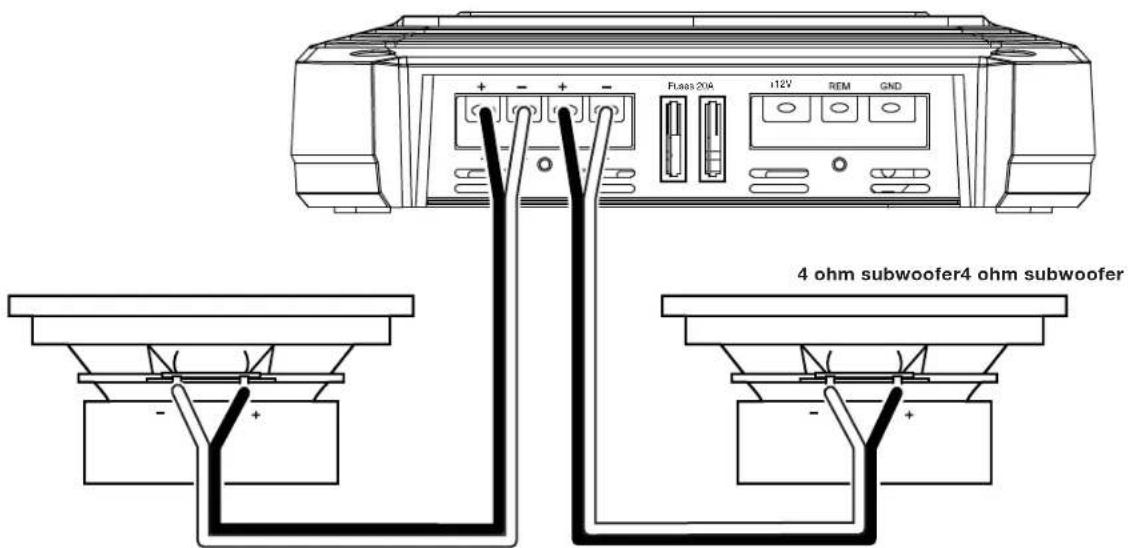

GX-A3001-HOJTTALERTILSLUTNINGER

Min. hojttalerimpedans: 2 ohm (enkelt subwoofer), 4 ohm (2 subwooere)

GX-A3001 har to saet parallelle hajttalertilslutninger, säledes at du kan tilslutte to subwoofere.

Hvis du bruger en enkelt subwoofer, kan du slutte den til begge GX-A3001's higtatalertilslutninger.
Hvis du benyttro 2-ohms subwooere, kan du slutte dem til et af disse saet stik i serieforbindelse, sa du kcmmer over den pkrave de minimumsimpedans pa 2 ohm.

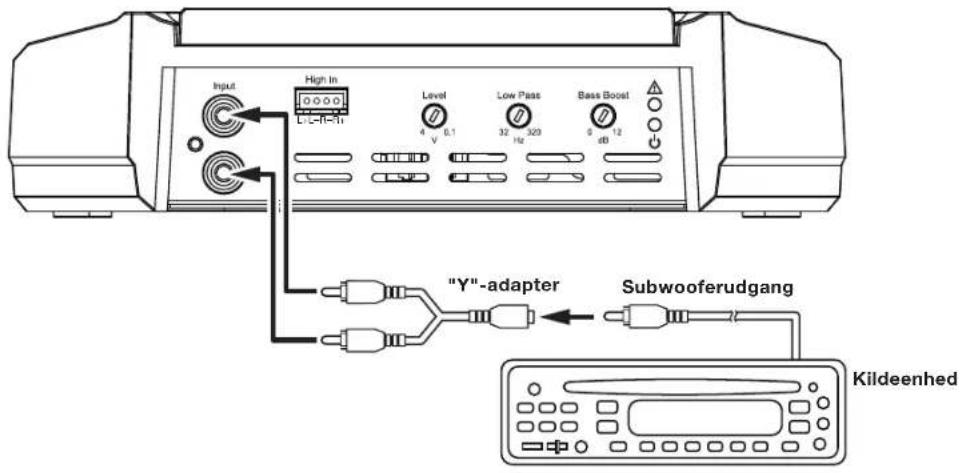

GX-A3001-INDGANGSTILSLUTNING

Brug en "Y"-adapter til at slutte din kildeenhed erer processors subwooferudgang til forstaerkerens venstre indgang som vist i illustrationen nedenfor. Hvis din kildeenhed likke har en dedlikeret subwooferudgang, kan du slutte den venstre/hejre udgang til forstaerkerens venstre og hejre indgange.

Se Indstilling af crossoverkontrolier pa side 20 for at f oplysninger om indstilling af forstaerkeresn kontroller.

Du kan bruge hajttalerniveauindgangene i stedet for linjeniveauindgangene. So Brug af hajttalerniveauindgange p a sido 12.

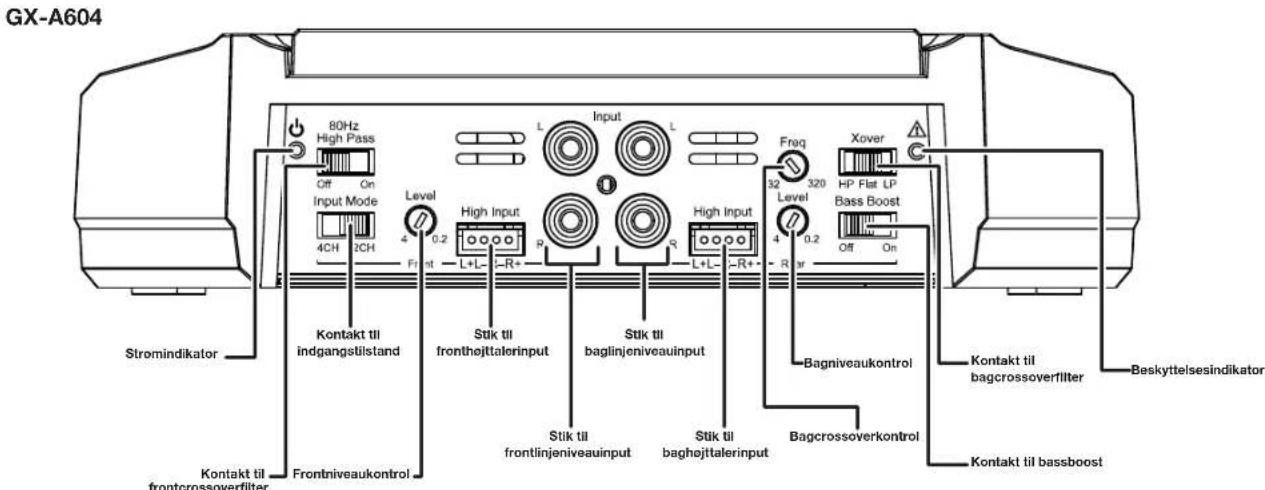

KONTROLLER, INDGANGSSTIK OG INDIKATORER

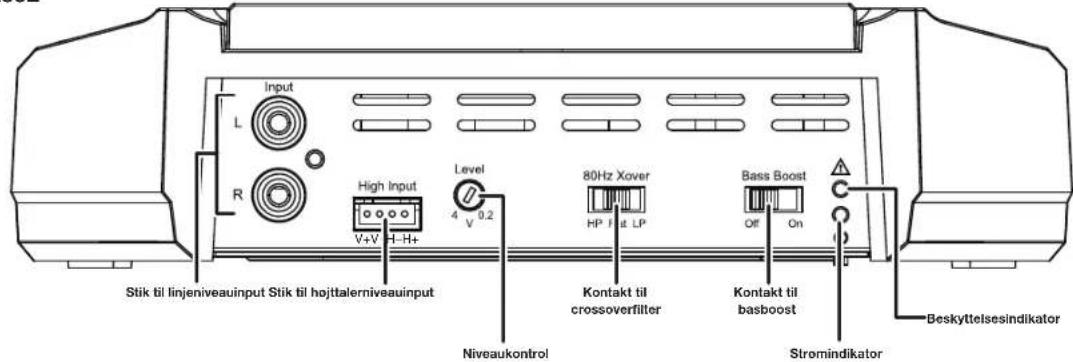

GX-A602

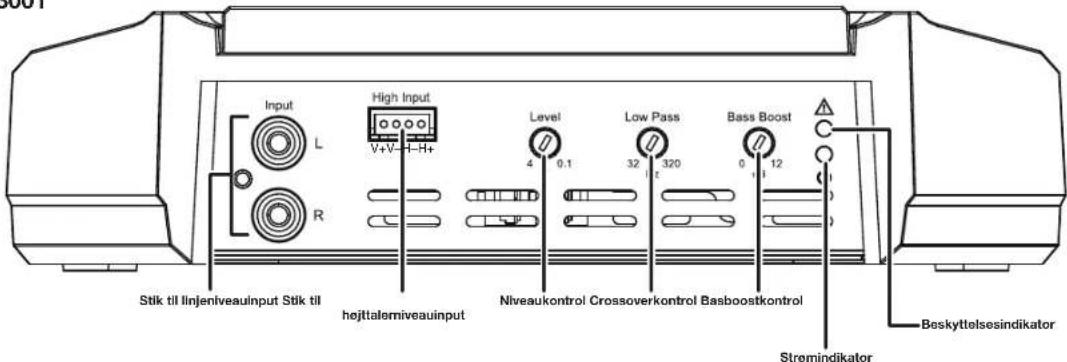

GX-A3001

www.jbl.com

INDSTIL CROSSOVERKONTROLLER

GX-A604:4-KANALSDRIFT

Kontakt til indgangstilstand: Indstil kontakten til indgangstilstand til positionen "4CH".

Kontakt til frontcrossoverfilter: Indstil kontakten til frontcrossoverfilteret til positiOnen "ON" (high-pass). Dette begraenser omfange taf lavfrekvent ergi, der sendes til hjttalere, hvikket markant reducrer forvaming ng forebygger skader pa hjttalere. Undtagelse: Hvis du har slutet store fullrange-hjttalere (6^× 9^) ell stare), som kan handtere signifikant bas til forstaarkeres frnthohtaler, og du like benyfter en subwoofer i systemet, skal du indstille kontakten til frontcrossfilter til positiOnen OFF(fullrange).

Kontakt til bagcrosoverfilter: Indtil kontakten til bagcrosoverfilteret til positionen "HP" (high-pass). Dette begraesr omfange taf lavfkevent energi, der sendes til hjttalerne, hvikket markant reducrer forvarenging og forebygger skader pa hjttalerne. Undtagelse: Hvis du har slutet store fullrange-hjttalerene (6^× 9^) erler stare), som kan handtere signifkant bas til forstaerkeres frhotejteraler, og du ilke benyfter en subwoofer i systemet, skal du indstille kontakten til bagcrosoverfilter til positiomeno FLAT"fullrange).

Bagcrossoverkontrol: När kontakten til bagcrossover er indstillet till positionen "HP", bestemmer bagcrossoverkontrollen den frekvens, hvör de lave frekvenser, som sendes til hajttaleme, begynder at blve reduceret i lydstyrke.

Nár du driver forstaerkeren i 4-kanalstilstand, skal du indstille bagcrossoverkontrollen i overensstemmelse med størlsen at de hajttalere, der er sluttet forstaerkkanalerne - je minde hajttalere er, desto hajrè der skal du indstille til kontrollen med hednblp àt beskytte

hjttalerne imod skader. Efter indledende indstilling af crossoverfrekvensen, skal du prave at lyte til nogel velkendt musik med krafig bas. Hvis hjtalerne lyder forvraenge erer overbelastede, skal du flytte crossoverkontrolten til en hajere indstilling for at eliminero forvrangning/overbelastning. Illustrationen i hore side viser det anbefalefde frekvensomrder for crossoverfilter for diverse hjtalersterrelser.

6" og 5" højttalere 4" og mindre hjottalere

GX-A604:3-KANALSDRIFT

Kontakt til indgangstilstand: Indstil kontakten til indgangstilstand til positionen "4CH".

Kontakt til frontcrossover: Indstil kontakten til frontcrossover til positionen "ON" (high-pass). Dette grebrander omfaget at lavfrekvent energi, der sendes til hjttalerme, hvikket markant reducerer forvraengning og forebygger skader pa hjttalerme.

Kontakt til bagcrossoverfilter: När du slutter en subwoofer erer woofer til bagkanalerne, skal du indstille kontakten til bagcrossoverfilteret til positionen "LP" (lowpass). Dette begraenser omfaget at hojrekvent energi, der sendes til wooferen erer subwooferen, hviket torbedrer klarheden af stemmer og andre lyde i mellemtonelejet.

Bagcrosoverkontrol: Indstillingen til den bageste crosoverkontrol, som du benyter til subwoofer, afhaenger atypen og placeringen af dit systems subwoofer. Begynd med at indstille kontrlen til bagcrossover til en frekvens, der ligger lidt under indstillingen pa 80 Hz for frontkanalerne. Efter lyting n t musik p smet i noget tid skal du finjustere indstillingen til bagcrosoverkontrol for at opna en jaevn overgang fra subwooferen til resten af systernets hjttalere, samtidigt med, at der undgas et "hui, hvor den lyd, der opstar melem subwooferen og ovrige hjttalere, lader til at falde ud. Ilustrationen til hejre viser det anbefalede frekvensomrade for bagcrosoverkontrol.

GX-A604:2-KANALSDRIFT

Kontakt til indgangstilstand: Indstil kontakten til indgangstilstand til positionen "2CH".

Kontakt til frontcrossoverfilter: Indstil kontakten til frontcrossoverfilteret til positiOnen *ON" (high-pass). Dette bograenser omfanget af lavfrekvent energi, der sendes til hjttalerne, hvikket markant reducrer forvarengning og forebygger skader pa hjttalerne. Undtagelse: Hvis du har sluttet store fullrange-hjttalore (6^× 9^ cllor stere), som kan handto signiflc bas til forstaarkerenns frnthejttaler, og du nikke benyttter en subwoofer i systemet, skal du indstille kontakten til frontcrossfilter til positiOnen "OFF" (fullrange).

Kontakt til bagcrosoverfilter: Indstil kontakten til bagcrosoverfilteret til positionen "HP" (high-pass). Dette begraenser omfagert af lavfrekvent energi, der sendes til hajttalerne, hvikket markant reducrer forvarengning og forebygger skader pa hajttalerne. Undtagelse: Hvis du har sluttet store fullrange-hajttalere (6^ × 9^ erler store), som kan handtere signifikant bas til forstaarkeres fronthajttaler, og du违法犯罪 en subwoofer i systemet, skal du indstille kontakten til bagcrosoverfilter til positionen FLAT" (fullrange).

Bagcrossoverkontrol: När kontakten til bagcrossover er indstillet til positionen "HP", bestemmer bagcrossoverkontrollen den frekvens, hvör de lave frekvenser, som sendes til hajttalerne, begynder at blive reduceret i lydstyrke.

Nár du driver forstærken i 4-kanalstilstand, skal du indstille bagcrossoverkontrollen i overensstemmelse med starrelsen af de højttaler, der er sluttet forstærkerkanalerne - jo minde højttalerne er,esto højere skal du indstille til kontrollen med henblik på beskytte højttalerne imod skader. Efter indledende indstilling af

crosoverkvenson, skal du prve at lyte til nogot volkendt musik med kraftig bas. Hvis hjttalerne lyder forvraenge erer overbelastede, skal du flytte crosoverkontrolten til en hjere indstilling for at eliminerere forvraengning/overbelastning. Ilustrationen 1 hrje side viser det anbefalede frekvensomrader for crossoverfilter for diverse hjttalersterrelser.

6" og 5" højttalere 4" og mindre hjŋttalere

GX-A602: 2-KANALSDRIFT

Kontakt til crossoverfilter:

Hvis du har slutet forstaerkeren til et par 6" erer minre fulrange-hohtalere, skal kontakten til crossoverfilter indstilles til positionen "HP (high-pass). Dette begraenser omfagert af lavfrekvent energi, der sendes til hohtalere, hvikket markant reducerer forvengning og forebygger skader pa hoo talerna.
- Hvis du har sluttet forsteerkeren til et par store fullrange-hjttalere (6" x 9" ellr stre), som kan handtere signifikant bas, og du ikke benyter en subwoofer i systemet, skal du indstille kontakten til frontcrossfilter til positiOnen "OFF" (fullrange).
Hvis du har slutter forstaerkeren til et par woofere eller subwoofoere, skal kontakten til crossoverfilter indstilles til positonen "LP" (low-pass). Dette begraesner omfaget af hojfrekvent energi, der sendes til woofeme/subwooferne, hviket lorbedr klarheden af stemmer og andre lyde i molemtonejeot.

GX-A602: BROKOBLINGSDRIFT

Kontakt til crossoverfilter: Nár du driver forstærkeren i brokoblingstilstand til en subwoofer, skal kontakten til crossoverfilter indstilles til positionen "LP" (low-pass). Dette begrænser omfaget at hofrekvent ergi, der sendes til subwooferen.

GX-A3001

BEMERK! GX-A3001's interne crossover er permanent indstillet til lowpass-drift.

Crossoverkontrol: Crossoverkontrollen begraenser omfangej at hoffrekvent energi sendt til woofere ell subwoofer. Indstillingen til crossoverkontrol, som du benyttter til subwoofer, afhaenger at typen og placeringen at dit systems subwoofer. Begynd med at indstille crossoverkontrollens til en frekvens, der ligger noget under den indstilling for highpass-crossover, som du har benytten tll systemets ovrige hohjalare. Effer lytning til musik pa systemet i noget tid skal du finjustere indstillingen til crossoverkontrol for at opna en jaevn overgang fra subwooferen til resten af systemets hohjalare, smidigt med, at der undghas et "hul", hvor den lyd, der opstar mellem subwooferen og ovrige hohjalare, lader til at falde ud. Illustrationen til hajre viser det anbefale de frekvensomrade for crossssoverkontrol.

Subwooferog woofere

INDSTIL INDGANGSNIVEAU

1. Droj alle niveaukontrollerne pa alle forstaarkere hele vejen mod uret.
2. Afspil noget musik igennem din kildeenhed, og skru dens lydstyrke pa til 3/4.
3. Skru langsmont niveaukontrollen pa frontkanalforsterkeren med uret, indtil musikken begynder at blive forvraenge.
4. Drej niveaukkontrollen let mod uret, indtil musikken ikke laengere lyder forvraenget.
5. Hvis du brugere mere end en forstaerker, ell er du bruger GX-A604, skal du gentage trin 3-4 for alle resterende forstaerkerniveaukontroller.

INDSTIL BASBOOST

GX-A604: Nár du bruger forstærkerens bageste kanaler til at drive en subwoofer, kan basboostkontakten levere 12 dB basboost ved 45Hz (Kontaken paivirker kun forstærkerens bageste kanaler.) Indtil denne kontakt i overensstemmelse med din personlige smag. Hvis brug af kontakten forarsager hbar forvraengning ell er bulden fra subwooferen, anbefaler vi, at du angiver indstillingen til "FRA". FORSIGTIG: Brug kun basboostkontakten, hvis du har konfigureret de bageste kanaler til at drive en subwoofer. Brug af basboostkontakten sammen med fullrange-hjttalere kan beskadige hjttalerne.

GX-A602: När du bruger forstærken brokoblet til at drive en subwoofer, kan basboostkontakten levere 12 dB basboost ved 45Hz . Indstil denne kontakt i overensstemmelse med din personelle magh. Hvis brug af kontakten forarsager herbar forværning nller buldrn fra subwooferen, anbefaler vi, at du angiver indstillingen til *FRA". FORSIGTIG: Brug kun basboostkontakten, hvis du bruger forstærken til at drive en subwoofer. Brug af basboostkontakten sammen med fullrange-hjttalere kan beskadige hjttalerne.

GX-A3001: Basboostkontrollen kan levere op til 12 dB basboost ved 45Hz Indstil donne kontrl after dine egne praferencer, men pas pa ikke at indstille kontrollen sa hoot, at den forarsager herbar forvengning ell buldren fra subwooferen.

STRÖM-OG BESKYTTELSESINDIKATORER

STROM TIL LED

• Indikatoren lyser orange: Normal drift (strommen er taendt).
• Indikatoren er slukket: Forstaerkeren er i standbytilstand.

BESKYTTELSSESINDIKATOR

Forstaekerens beskyttesesindikator skal forblve slukket under normal drift. Hvis der icke kommer lyd fra forstaerkeren, og beskyttesesindikatoren lyser rodt, skal du se Fejlsagning pa side 24.

PROBLEMLØSNING

Hvis din forstaerker icke arbejder som tiltaenkt, skal du kontrollere, om problemet er omtalt i dette afsnit, fer du kontakter din forhandler ell JBL's kundeservice.

PROBLEM ARSAGER OG LØSNINGER

Ingen lyd (forstærkerens stremindikator or slukket)	·Kontroller, at forstærkerens +12 V- og stelforbindelse er oprettet korrekt.
	·Kontroller, om sikringen på +12 V-ledningen naer batteriet er defekt: I sä tilfälde skal den udskiftes med en identisk sikring.
	·Kontroller alle forstærkerens sikringer. Udskift evt. defekte sikringer med tilsvarende hyper.
	·Hvis du bruger forstærkerens REM-tilslutting til tænding, skal du kontrollere, at kablet er korrekt tilsluttet lydsystemets ledning til fjentænding eller til bilens ACC-stromterminal.
Ingen lyd (forstærkerens stremindikator lyser orange)	·Kontroller, at alle forstærkerens indgangs- og højttalertilslutninger er oprettet korrekt.
	·Kontroller, at forstærkerens niveaukkontroller ikke er skruet halt ned (i retning mod uret).
	·Kontroller, at lystyrkokontrollen på bildyssystemets kildeenhed违法犯罪.
Ingen lyd (forstærkerens beskyttelsen指示器 lyser rodt)	·Kontroller, at bilens elektriske system leverer mellem 9-16 V DC til forstærken. Hvis Forsyningsspændingen er utden for dette område, skal du ubedre problemet, før du forsøger at benytte forstærken.
	·Hvis forstærken er overophedet, skal du vente, indtil den er kålet ned, før du forsøger at benytte den iven.
	·Atbryd alle hjöttalere fra forstærken, og forsøg at tände den iven: - Hvis forstærken taendes (stromindikatoren lyser orange), er der en kortslutting til stede iét aller flere af hjöttalerkablierne. Fjörn alle kortslutninger, før du slutter hjöttalerne til forstærken iven. - Hvis forstærken ikke taendes (beskyttelsen指示atoren lyser stadig rodt, og stromindikatoren er slukket), skal du kontakte din autoriserede JBL-forhandler for at fã hjælp.

PROBLEM ARSAGER OG LØSNINGER

Derkommen kun lyd fra nogle af de højttalere, der er sluttet til forstærkeren	- Kontroller, at balance- og faderkontrollerne til bilens lydsystemkildeenhed er justeret til de midterste positioner (centrum). - (GX-A604): Kontroller, at indstillingen af forstærkerens tilstandskontakt passer til indgangs- og højttalerindstillingerne på forstærkeren.
Lyden er for lav, selv+när lydstyrken for billydsystemets kildeenhed er skruet helt op	- Kontroller, at forstærkerens niveaukontroller ikke er for lave. Se Indstilling af indgangsniveau på side 22 for at få oplysninger om indstilling af niveaukontroller.
Lyden fra for-/baghøjttalere er forværønget	- Kontroller, at forstærkerens kontakt til crossoverfilteret for den forværøngede kanal er indstillet til HP. - Indstil crossoverkontrollen til den forværøngede kanal til en hjere indstilling. - Kontroller, at forværøngningen ikke stammer fra billydsystemets kildeenhed.
Lyden fra subwooferen er forværønget	- (GX-A604, GX-A602): Indstil kontakten til basboost til "OFF". - (GX-A3001): När du lytter til basintensiv musik, skal du skrue kontrollen til basboost helt ned og derefter gradvist forege den, indtil forværøngningen begynder at returnere. Reducer basboostkontrollen en smule for at elmininere forværøngningen, og lad den blive der. - Kontroller, at forværøngningen ikke stammer fra billydsystemets kildeenhed.

SPECIFICATIONER

	GX-A604 GX-A602 GX-A3001
Maks. effekt (15,5 V, 1 kHz, 10% total harmonisk forværøngning, begge kanaler, 2 ohm)	435 W	280 W		415 W (15,5 V, 50 Hz, 10% samlet harmonisk forværøngning, 2 ohm)
Nomineret effektoutput ved 4 ohm 60 W x 4	60 W x 2	200 W x 1
Brokoblet effektoutput (4 ohm, 1% samlet harmonisk forværøngning)	170 W x 2	170 W x 1	Ikke relevant
Samlet harmonisk forværøngning og støj ved nomineret effekt	< 1%	< 1%	< 1%
Signal til støjforhold (2 V ved 4 ohm)	>75 dB	>75 dB	>75 dB
Effektiv dæmpningsfaktor (4 ohm)	>50		>50	>50
Frekvensområde (-3 dB)	20 Hz - 20 kHz ±1dB		20 Hz - 20 kHz ±1dB	10 Hz - 320 Hz
Maks. indgangsspænding	20 V		20 V	20 V
Følsomhed for maks. indgangsspænding	200 mV		200 mV	200 mV
Sikringsstørrelse	20 A x 2		25 A	20 A x 2
Mål (H x B x D)	2-1/16" x 11-13/16" x 8-1/8"(52 mm x 300 mm x 206 mm)		2-1/16" x 7-13/16" x 8-1/8"(52 mm x 198 mm x 206 mm)	2-1/16" x 11-7/16" x 8-1/8"(52 mm x 291 mm x 206 mm)
Vægt	2,40 kg		1,72 kg	2,40 kg
