BRUKSANVISNING GXA3001 JBL

Interru tio f i r i o n i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i 1

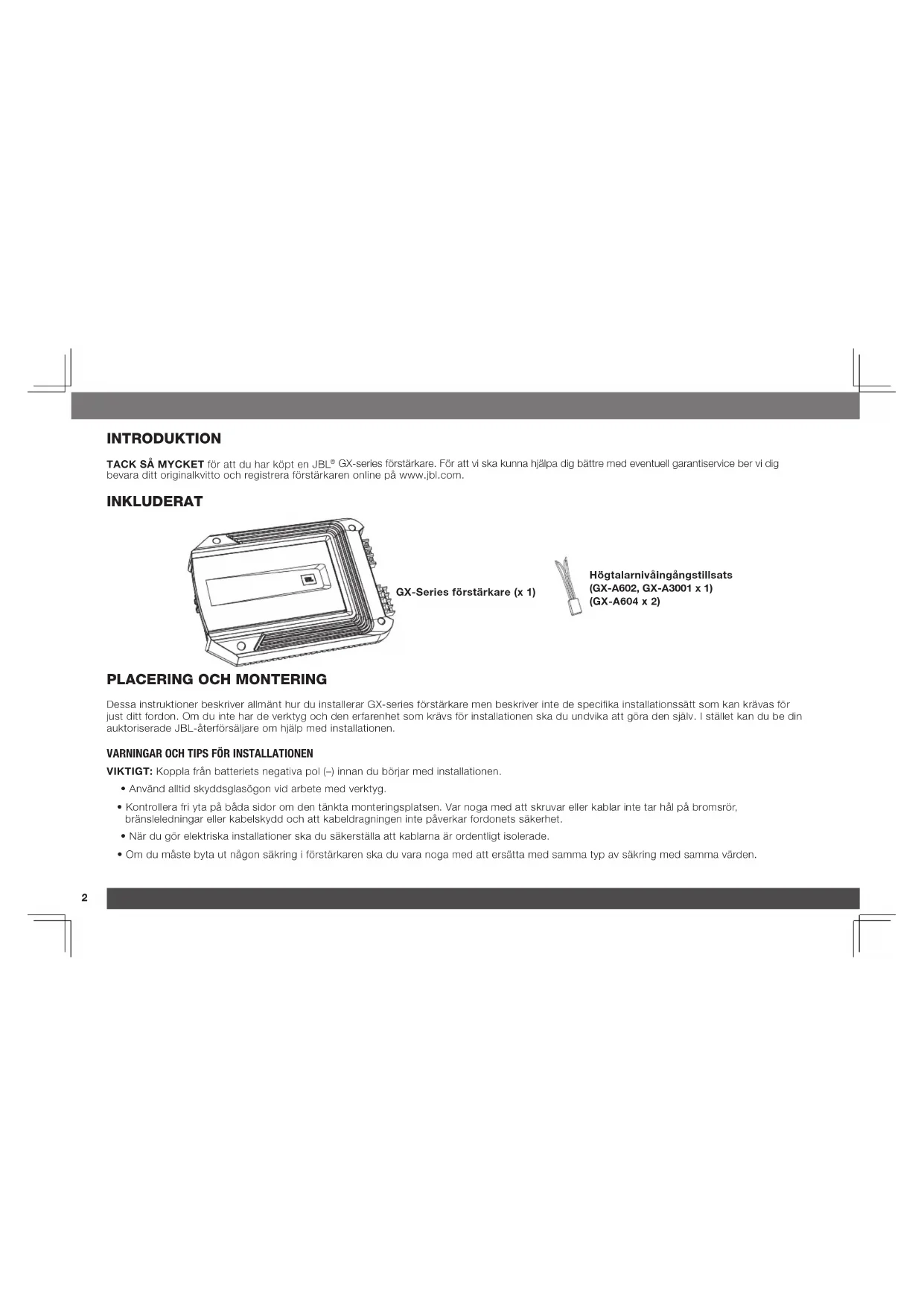

TACK SA MYCKET for att du har kopt en JBLGX-series forstarkare. For att vi sha kunna hjalpa dig battre med eventuell garantiservice ber vi dig bevara ditt originalkvitto och registrera forstarkaren online pa www.jbl.com.

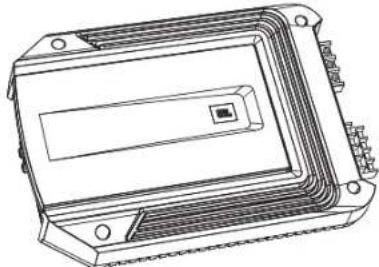

INKLUDERAT

GX-Series forstarkare (x 1)

Högtalarnívaingängstillsats
(GX-A602, GX-A3001 x 1)
(GX - A604× 2)

PLACERING OCH MONTERING

Dessa instruktioner beskriver allmertur dur Installerer GX-series forstarkare men beskriver inte de specifik installationssatt som kan krvas for just ditt fordom du ine har de verktyg och den erfarenhet som kravs for installationen skau undvika att gora den sjav. Istallet kan du be din auktoriserade JBL-aterforsaJIare om hajp mad installationen.

VARNINGAR OCH TIPS FÜR INSTALLATIONEN

VIKTIGT: Koppla frán batteriets negativa pol (-) innan du böjar med installationen.

• Anvand altid skyddsglasogon vid arbete med verktyg.
• Kontrollera fri yta pa bada sidor om den tänkta monteringsplatsen. Var noga med att skruvar eller kablar inte tar hal pa bromsror, bransleedninger erer kabelskydd och att kabeldragningen inte paverkar fordonets sakerhet.
• När du gör elektriska installationer skä du sakerställa att kablarna ár ordentligt isolerade.
• Om du maste byta ut nagon sakring i forstarkaren sca du vara noga med att ersatta med samma typ av sakring med somma varden.

INSTALLATIONSPLATS

Förstärkare behöver cirkulerende luft für att kylas. Välj en plats som har tillräcklig ventilation sa att forstärkaren kyls.

Lampiga platser ar under ott sate (forutsatt att inte forstarkaren ar i vagen for sataets justeringsanordning), i bagageluckan eror pa annan plats med tllracklig ventilation.
- Montera into forstarkaren med kylflansarna nedat aftersom det paverkar forstarkarons konvektionskylinig.
Montera forstarkaren sa att den inte skadas av baksatespassagerares foter eller vid i- och urlaisting i bagageluckan.
Montera forstarkaren sa att den halls torr - montera aldrig forstarkare pa utanpa fordonet ell er motorrummet.

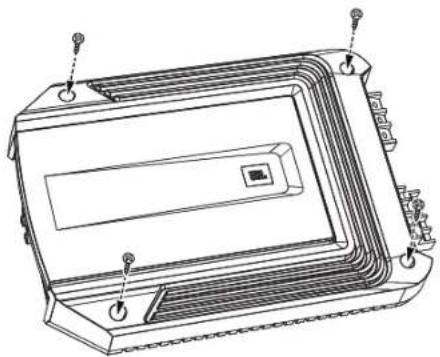

OBS: Det kan vara enklare att gora alla ansluttingar innan du monterar fast forstarkaren i fordonet.

1. Valj lamplig monteringsplats enligt ovenan.
2. Anvand forstarkaren som mal och markera lagen for monteringshal pa monteringsytan.
3. Forborra hal monteringsytan.
4. Fst forstarkaren pa monteringsytan med fyra passande skruvar after eget omdome. Vi foreslar #8 metallstjarnskruvar. Se till att forstarkaren sitter ordentligt.

www.jbl.com

ANSLUTNING AV STROM OCH JORDNING

VIKTIGT: Koppla fran batteriets negativa pol (-) innan du borjar med Installationen.

GX-series forstarkare kan ge hog uteffekt och kraver kraftiga och halbara anslutningar till bilens elsystem for att ge optimalt resultat. Var noga med att folja instruktionerna nedan.

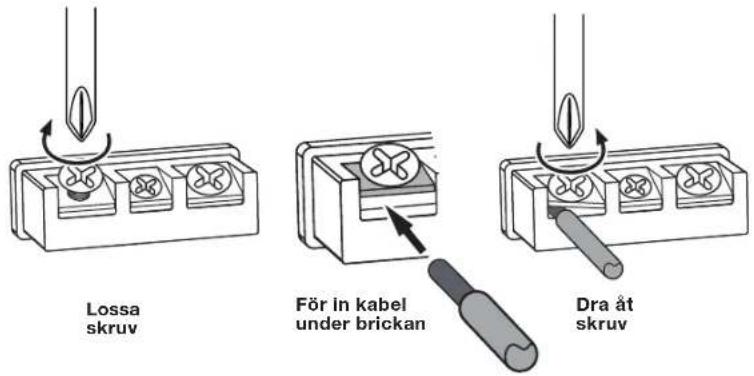

ANVANDA KONTAKTERNA

GX-series forstarkare har somma typ av skruvkontakter for strom- och högtalaransluttingar. Denna typ av kontakt ar lattanvänd och gör det enkelt att ansluta grova kablar.

For att anvanda kontakterna lossar du kontakten skruv med en stjärnskruvmejsel, sätter i den blottade kabeln och drar at skruven for att sakra den i kontakten enligt ilustrationen nedan.

VIKTIG: Se till att (+) och (-) blottade högtalarkablar inte vidrör varandra eller den andere polen bäde pa Förstkaren och högtalaren. Om tradarna vidrör varandra kan det orsaka en kortslutning som kan skada Förstkaren.

ANSLUTNING TILL JORD (GND)

Anslut kabel (minst 10 AWG -5,3 mm²) frän Förstarkarens GND-kontakt direkt till nagoon fast punket p fordenets kaross.

• For god anslutting kan du anecd sandpapper for att ta bort malfarg fran metallen pa karossen. Anvand en stjarnljasbricka for att sakra kabelansluttingen.

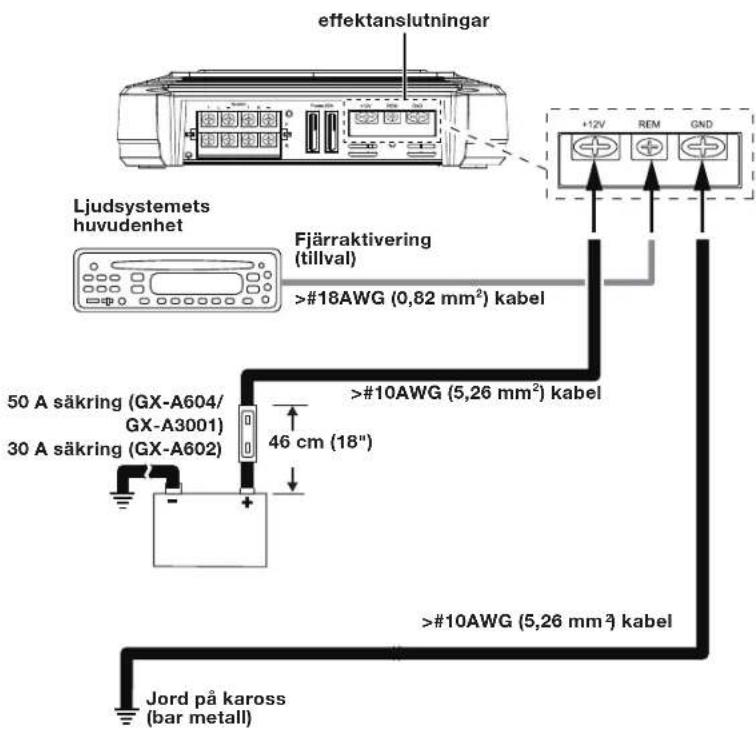

ANSLUTNING TILL STRÖM (12 V)

1. Ansuit kabel (minst 10 AWG - 5,3 mm²) direkt till batterietis positiva (+) pol.
2. Installera en sakringshällare for 50 A (GX-A604, GX-A3001) eller 30 A (GX-A602) pa kabeln inom 46 cm fran batteriets positiva (+) pol. Satt inte i nagan sakkring i sakringshällaren annu.
3. Dra kabeln till forstarkarplatsen och anslut den till forstarkaren +12 V-pol. Se till att anecd lampliga ringar n ar du drar kablar genom brandvagg ell er annan bladmetall. VIKTIGT: Om du inte skyddar den positiva kabeln mot eventuell averkan kan det leda till fordonsbrand.
4. När du har dragit och anslutit kabeln sätter du i lamplig sakringi sakringshällaren du installerat nara batteriet. (GX-A604, GX-A3001 - 50 A; GX-A602 - 30 A)

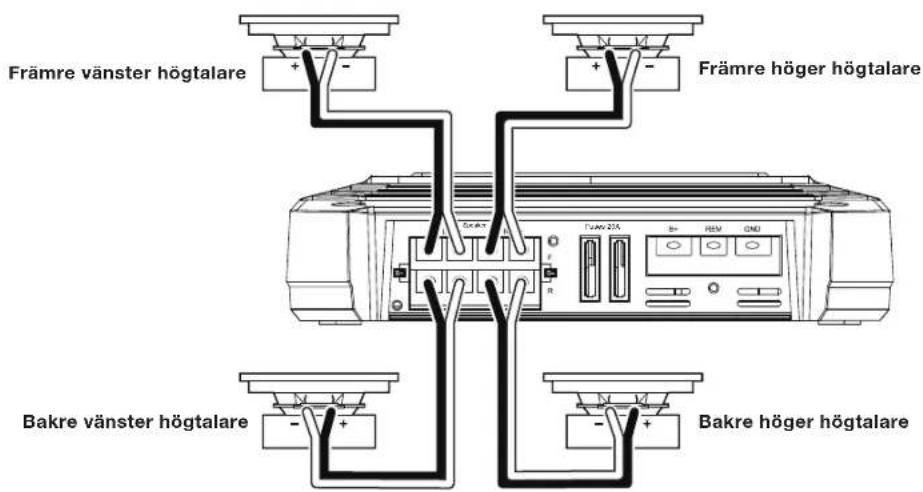

ANSLUTNING AV HÖGTALARE OCH INGÁNGAR

Anslut alltid (+) -hogtalarkontakten till (+) -polen pahogtalaren och (-) -hogtalarkontakten till (-) -polen pahogtalaren.

VIKTIG: Se till att (+) och (-) blottade kablar inte vidror varandra aller den andra polen bade pa forstarkaren och hogtalaren. Om tradarna vidror varandra kan det orsaka en kortslutning som kan skada forstarkaren.

Minsta högtalarimpedans: 2 ohm (vardera)

• Anslut framre hoge talarna till FL och FR (+) och(-).
• Anslut bakre högtalarna till RL och RR (+) och (-).

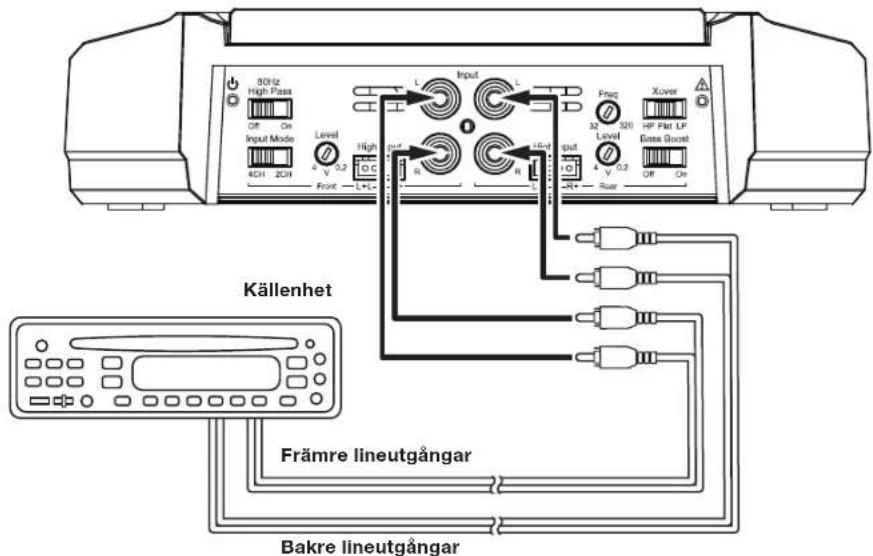

GX-A604INGANGAR:4-KANALSDRIFT

Anslut källenheten erer processorn framre och bakre vänster och hoger utgangar till forstarkarens ingangar enigt biden.

Las Stali in delningskontroller pa sida 20 for information om hur du staller in forstarkarens kontroller fer 4-kanalsdrift.

For att anvanda hogeitalarnivaingangarma i stallet for linenivaingangarma, las Anvanda hogeitalarnivaingangarma pa sida 12.

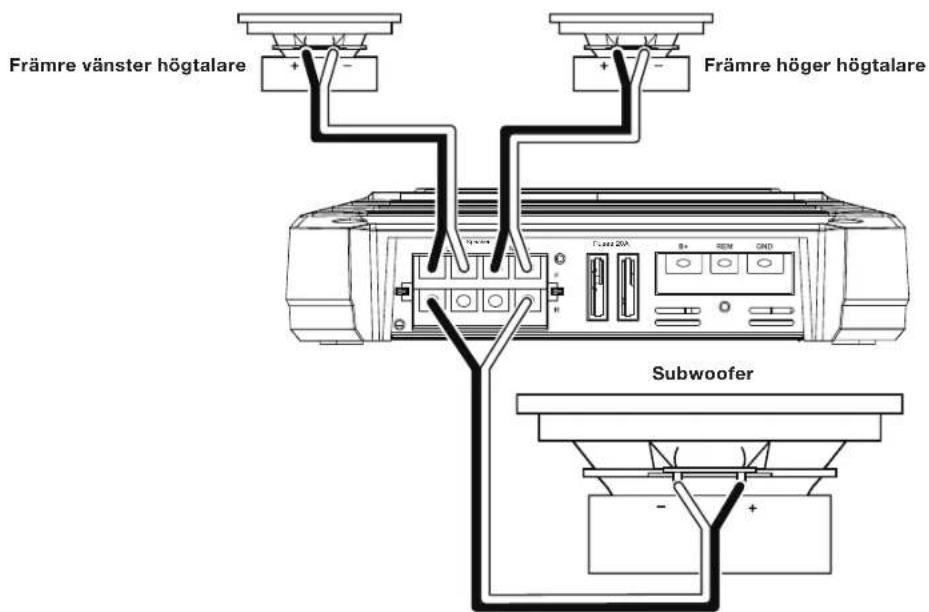

GX-A604 HÖGTALARANSLUTNINGAR: 3-KANALSDRIFT

Minsta hogehtalarimpedans: 2 ohm vardera (vander och hoger); 4 ohm (subwoofer)

• Anslut vänster och höger högitalare till FL och FR (+) och (-).
• Anslut subwoofern till RL och RR (+) och (-). (Bakre kanalernas Bass Boost-reglage gör bakre kanaler lampiga for ansluting av subwoofer. La Stalla in Bass Boost pa sida 23.) OBS: Du kan ansluta tvä 2-ohms subwooferi serie for att biehälla nodvändig 4-ohms impedans for subwooferkanalen.

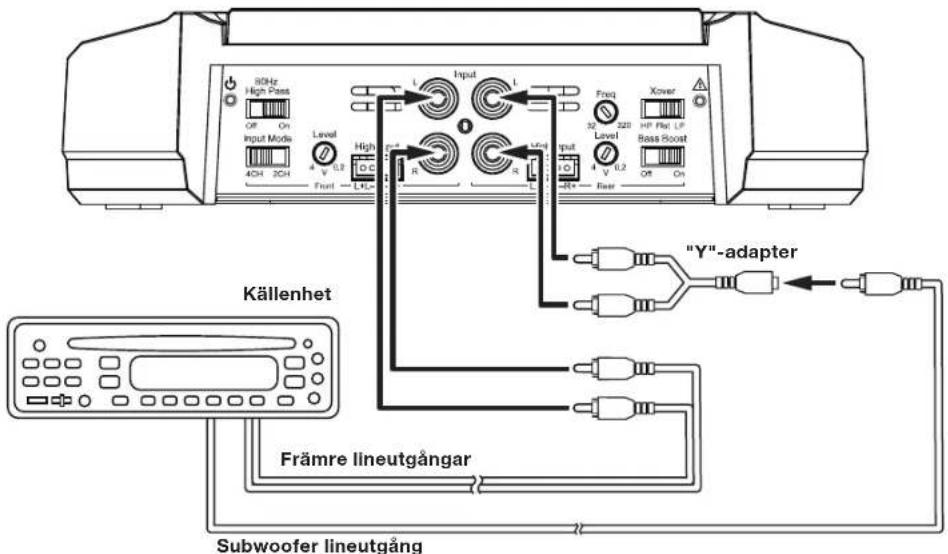

GX-A604INGANGAR:3-KANALSDRIFT

Anslut källenheten erler processorn lineutgang enligt bilden nedan. Satt reglaget for ingangslage i lage "4CH".

OBS: Anvand en "Y"-adapter for att ansluta kallenhetens subwooferutgang till forstarkarens bakre vander och hoger ingangar.

Lä Stall in delningskontroller pa sida 20 for information om hur du ställer in forstärkarens kontroller for 3-kanalsdrift.

For att anvanda hoga tarnivaingangarna i stallet for lininivagangarna, lAs Anvanda hoga tarnivaingangarna pa sida 12.

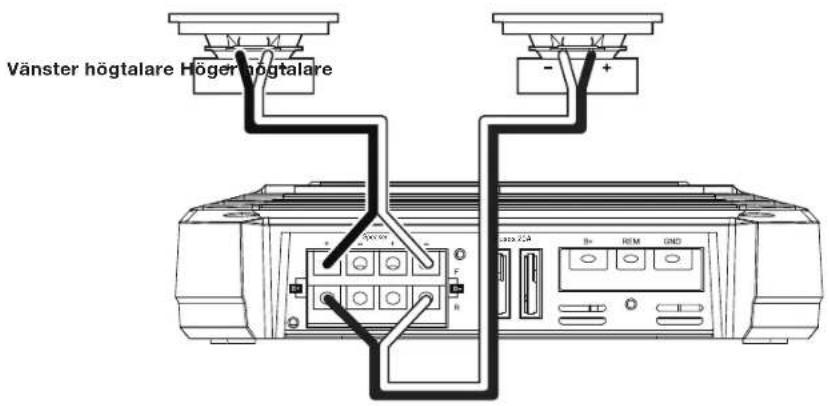

Anslut vander och hoger hgtalare enligt bilden nedan.

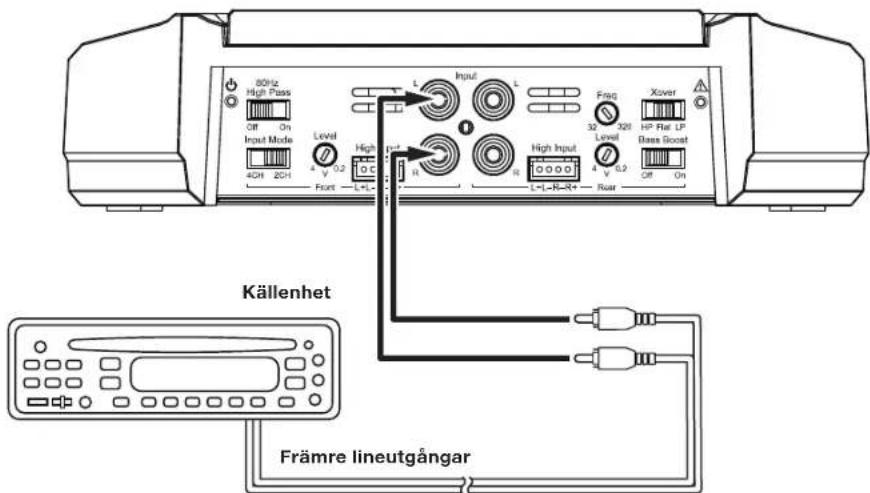

GX-A604INGANGAR:2-KANALSDRIFT

Anslut kallhen eer processoms lineutgang enigt biden nedan. Anvand enbart framre vander och hoger ingang och se till att inganglaget ar i lage "2CH".

Lä Stall in delningskontroller pa sida 20 for information om hur du ställer in forstarkarens kontroller for 2-kanalsdrift.

For att anvanda hogeatalniviaingangarna i stallet for linenivaingangarna, las Anvanda hogeatalniviaingangarna pa sida 12.

Om källenheten inte har linenivägtängar kan du använda de inkladerade högitalarnivaingängtillsatserma for att ansluta forstarkaren till källenhotens högitalaortgängar. Frän vänster till höger ar kontakterma: L+, L-, R-, R+ (see bilden till höger). Högitalarniväkontakterna alla for stärkarmodeller i GX-serien har donna kabolkconfiguration.

Fol instruktionerna I foregaende avsnitt och byt ut hogtalarnivanslutningar mot linenivaansluttingar.

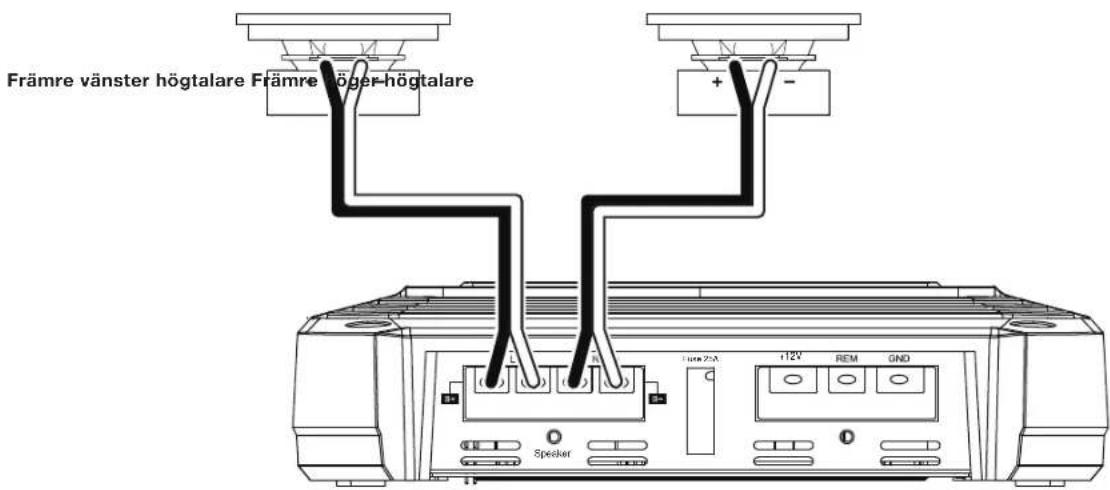

Anslut vander och hoger hgtalare till FL och FR (+) och (-)

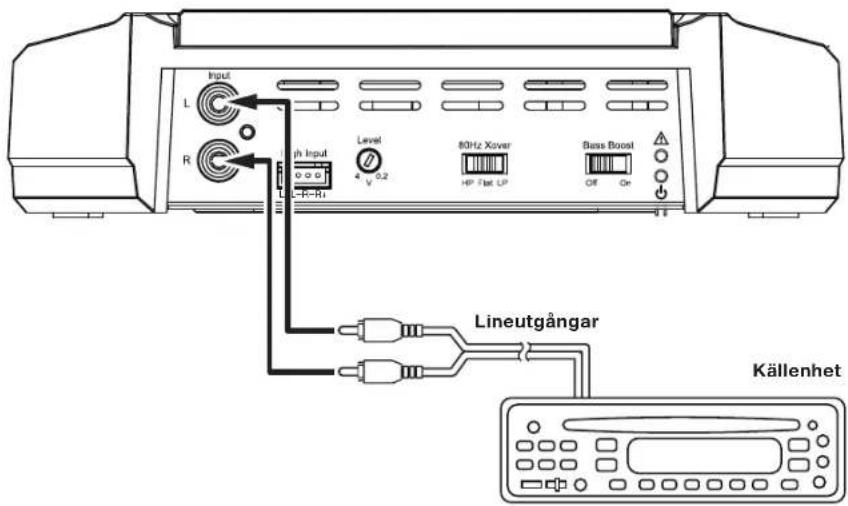

GX-A602INGANGAR:2-KANALSDRIFT

Anslut källenheten eller processorns lineutgang entigt bilden nedan.

Lä Stall in delningskontroller pa sida 20 for information om hur du staller in forstarkarens kontroller fer 2-kanalsdrift.
For att anvanda hogtalarniviaingangarma i stallet for lineniviaingangarma, las Anvanda hogtalarnivaingangarma pa sida 12.

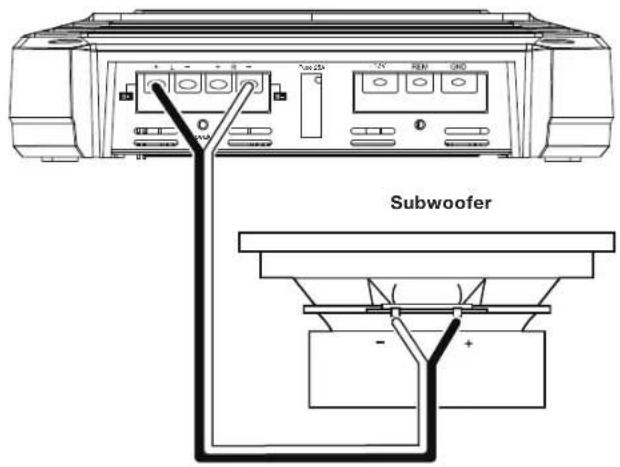

GX-A602 HÖGTALARANSLUTNINGAR: ÖVERBRYGGAD DRIFT

Overbryggad drift ger en enda kanal med hog effekt for subwoofer

Minsta hegtalarimpedans: 4 ohm

Anslut subwoofern till RL (+) och RR (-). OBS: Du kan ansluta två 2-ohms subwoofoers I Serie for att bilbehalla nödvändig 4-ohms impedans for overbryggad drift.

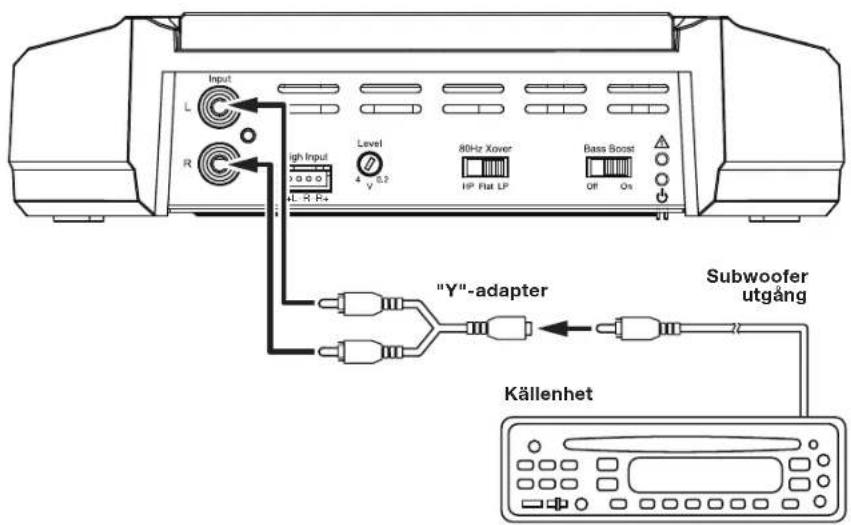

GX-A602 INGANGAR: OVERBRYGGAD DRIFT

Anslut källenheten ell processors subwooferlineutgång till forstärkarens vänstra ingäng enligt bilden.

OBS: Använd en "Y"-adapter für att ansluta källenheten till forstärkarens vänster och höger ingängar.

Lä Stall in delningskontroller pa sida 20 for information om hur du staller in forstarkarens kontroller for overbryggad drift.

For att anvanda hoga tarnivaingangarna i stallet for lininivaingangarna, las Anvanda hoga tarnivaingangarna pa sida 12.

GX-A3001 har två parallella uppsättingar högtalarkontakter sa att du kan ansulta två subwoofer.

• Om du anvander en enda subwoofer kan du ansluta den till endera uppsattningen GX-A3001 hgtalaranslutninger.
• Om du anvander tvá 2-ohms subwoofoers kan du ansluta báda i série till en av anslutingarma for att ná over 2-ohm impedans.

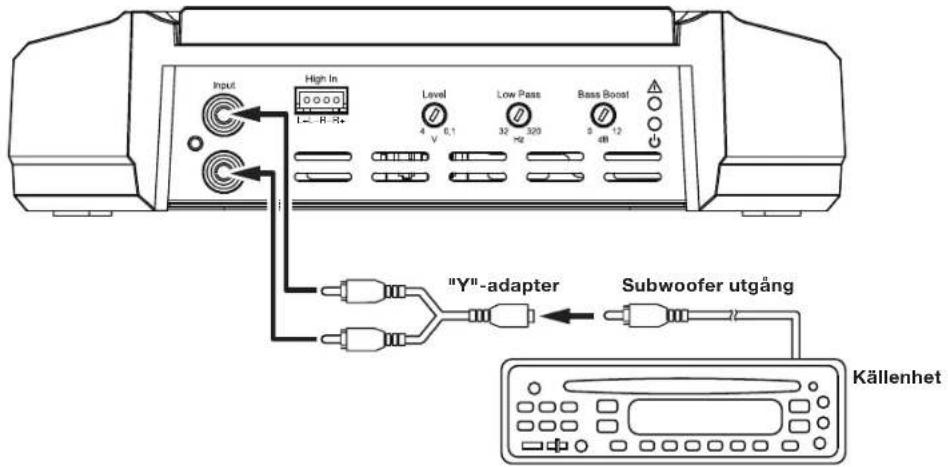

GX-A3001INGANGAR

Anvand en "Y"-adapter for att ansluta kallhen etter processorns subwooferineutgang till forstarkarens vnanstra och hogra ingang enigt biden. Om kallhenet inte har en speciell subwooferutgang kan du ansluta bakre vander och hoger utgangar till forstarkarens vander och hoger ingangar.

Lä Ställ in delningskontroller pà sida 20 für information om hur du ställer in forstärkarens kontroller.

For att anvanda hogtalarniviaingangarma i stallet for lineniviaingangarma, las Anvanda hogtalarniviaingangarma pa sida 12.

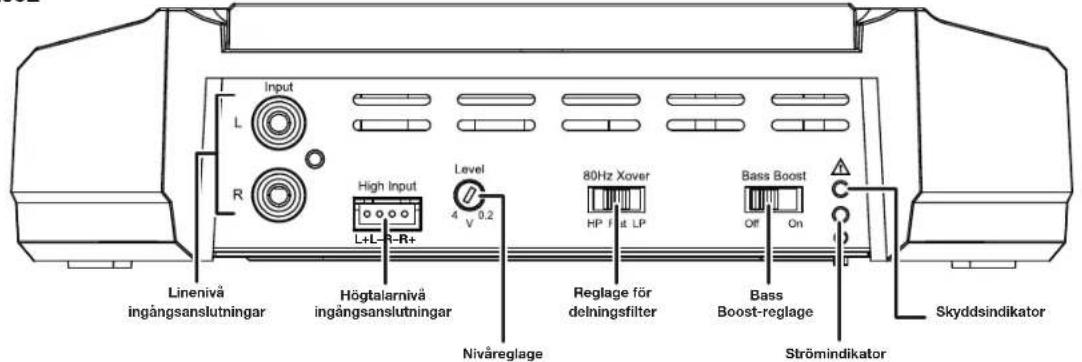

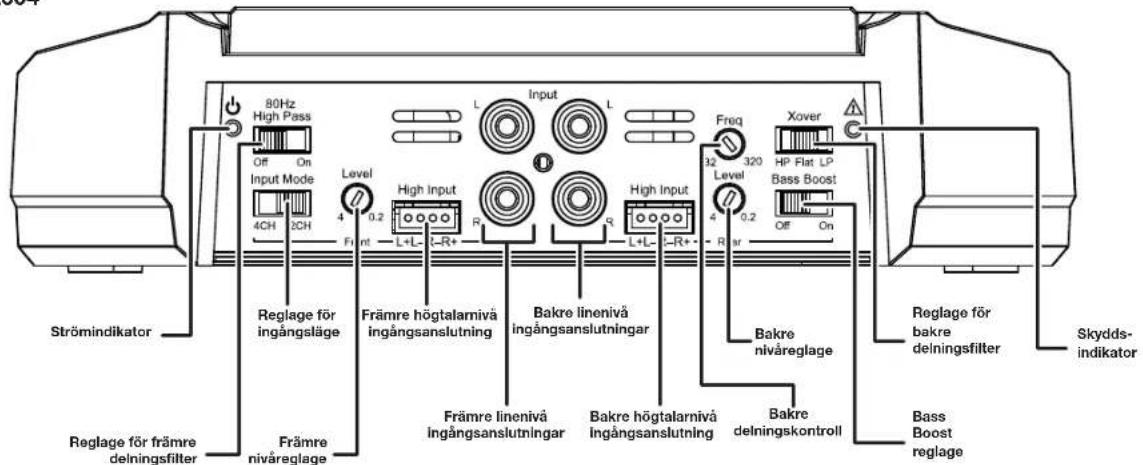

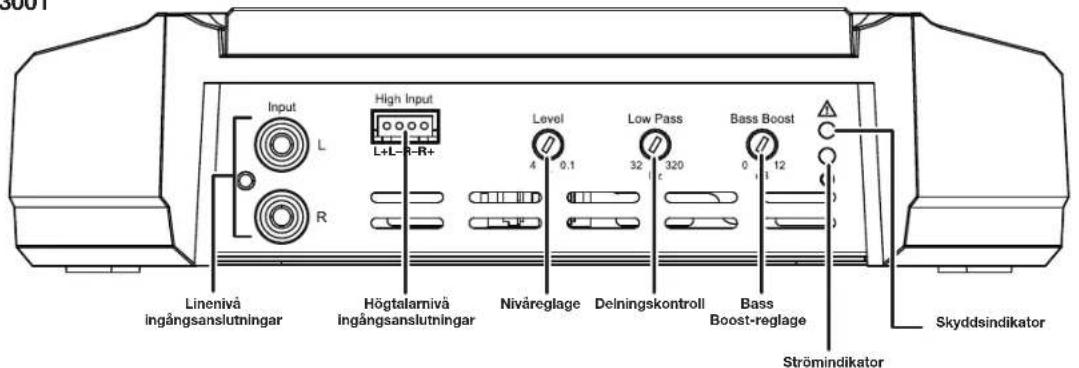

KONTROLLER,INGANGAR OCHINDIKATORER

GX-A604

GX-A602

GX-A3001

www.jbl.com

STÄLL IN DELNINGSKONTROLLER

GX-A604:4-KANALSDRIFT

Reglage for ingangslage: Satt reglaget for ingangslage i lage "4CH".

Reglage for framre delningsfilter: Stall reglet for frmre delningsfiter i laget "ON" (high-pass). Det begransar mängden lagfrekvenssignaler som skickas till hgtalarna vilket kraftigt minskar distorsion och forhindrar att hgtalarna skadas. Undantag: Om du har ansluit stora hgtalare med brett frekvensintervall (6 x 9 tum ell store) som klarar av kraftig bas till forstarkarens frame kanaler och du inte anvander nagon subwoofer i systemet, sku da stalla reglet for framre delningsfilter i lagel "OFF" (full-range).

Reglge for bake delningsflter: Stll reglaget for bake delningsflter i laget "HP" (high-pass). Det begransar mangden lagfrekvenssignaler som skickas till hgtalarna vikkel kraftigt minskar distorsion och forhindrar att hgtalarna skadas. Undantag: Om du har ansluit stora hgtalare med brett frekvintersall 6 x 9 tum ell store) som klaraer av kraftig bas til forstarkarens framre kanaler och du inte anvander nagon subwoofer i systemet, sku du stalla reglaget for bake delningsflter i laget FLAT (full-range).

Bakre delningskontroll: När reglaget for bakre delning ar i laget "HP* styr bakre delningskontrollen vid vilen frekvens som signalerna till högälarna sca na lågre volym.

När forstarkaren används i 4-kanalsåget sca du stalla in bakre delningskontroll utiträn storlek på högtalarna som ar anslutna till forstarkaren -ju mindfulness,desto hgre sca kontrlen. stallas for at skydda hgtalarna mot skador. När du initialet ställt in delningsfrekvensenska du spelaa upp och lyssna pa musik med mycket bas som du känner vall. Om högtalarna later orena erller ansträngda

andr du delningskontrollen till en hore frekvens for att f bort distorsion/orenhet. Blden till hoger visar reckmenderade frekvensomfang for delningsfilter passande hgtalare i olika storlekar.

6 och 5 tums högtalare

4 tums och mindre högtilare

GX-A604:3-KANALSDRIFT

Reglage for ingangslage: Satt reglaget for ingangslage I lage *4CH".

Reglage forrme deling: Stall reglaet for rame deling i laget "ON" (high-pass). Det begrarsar mangdenlagfrevenssignaler som skickas till hogtalarna vilket kraftigt minskar distorsion ochforhindrar att hogtalamaskadas.

Reglage for bakre deliningsfter: Nar du ansluter subwoofer erer wofoer til de bakre kanalerna sca du stalla reglaget for bakre deliningsfter I laget LP (low-pass). Det begransar mangden hogfreventa signaler som skickas till woofern erer subwoofer on forbattrar tydlighen for roster och andra Ijud i mellanfrekvenserna.

Low-Pass-drift: Subwoofoers och woofers

Bakre delningskontroll: Installinen du skanavanda for subwooers ar beroende p typ och plats for systemets subwoofer. Borja med att stalla bakre delningskontrollen pa en frekvens nagot under 80 Hz-laget der framre hegtalarna. Nar du har lyssnat pa musik i systemet under en tican du finistalla bakre delningskontrollen fer en mjuk overgang fran subwoofer till resten av systemets higtalare ut ant der nagot "hal", dar lidet mellan subwoofer och andra higtalare verkar forsvinna. Bilder til hoger visar rekommenderade frekvensintervall for bakre delningskontroll.

GX-A604:2-KANALSDRIFT

Reglage for ingangslage: Satt reglaget for ingangslage i lage "2CH".

Reglage for främe delningsfilter: Ställ reglaget für främe delningsfilter i laget "ON" (high-pass). Det begränsar mängden lögfrekvenssignaler som skickas till högtalarna vilket kraftigt minskar olstionsch och fohindrar att högtalarna skadas. Undantag: Om du har anslut stora högtalare med Brett frokvensintervall (6 x 9 tum aller störne) som klarar av kraftig bas till forstärkarens främe kanaler och du inte använden nagen subwoofer i systemet, sku da ställa reglaget for främe delningsfilter i laget "OFF" (full-range).

Reglge for bokr delingsfler: Stll reglet for bokre delingsflter i laget HP (high-pass). Det begransar mangden lagfrekvenssignaler som skickas till hgtalarna vilket kraftigt minskar distorsion och forhindrar att hgtalarna skadas. Undantag: Om du har anslut stora hgtalare med brett frekvensintervall (6 x 9 tum ell store) som klarar av kraftig bas till forstarkarens framre kanaler och du inte anvander nagon subwoofer i systemet, ska du stalla regletg for bokre delingsflter i laget FLAT (full-range).

Bakre delinngskontroll: När reglaget for bakre delning ar i laget "HP" styr bakre delinngskontrollen vid vilen frekvens som signalerna till högitalarna skä ha lagre volym.

När Förstarkaren används i 4-kanalslaget sca du stalla in bakre dolningskontroll utflän storičk参加会议 som ar ansolutta till Förstarkaren -ju minde högalande,desto högre skontrollen stallas for att skydda högalandma mot skador. När du initiait ställt in delningsfrekvensenska du spelä upp och lyssna pa musik med mycket bas som du känner val till. Om högalandma later orena eran ansträngda andrar du delningskontrollen till en Högre frekvens for att fā bort

distorsion/orenhet. Blden till hoger visar rekmenderade frekvensomfng for delningsfilter passande hogtalare l oika storlekar.

6 och 5 tums högtalare

4 tums och mindre högtalare

www.jbl.com

GX-A602: 2-KANALSDRIFT

Reglage for delningsfilter:

• Om du har anslutit forstarkaren till att par 6-tums aller minde hgtalare sku da stalla reglaget for dolningsfilter i laget "HP" (high-pass). Det begransar mangdenlagfrekvenssignaler som skickas till hgtalarna vilket kraftigt minskar distorsion och forhindrar att hgtalarna skadas.
• Om du har anslutit stora hgtalare med brett frekvensintervall (6 x 9 tum aller storre) som klarar av kraftig bas till forstarkaren och du inte anvander nagon subwoofer i systemet, sku du stalla reglaget for delningsfilter i laget "FLAT" (full-range).
• Om du har anslutit forstärkaren tillett par woofers ell er en subwoofer sca du stalla reglaget for deliningsfilter i laget "LP" (low-pass). Det begransar mangden hogeikventa signaler som skickas till woofern ell subwoofern och forbattraydigheten for roster och andra ljud i mellanfrekvenserna.

GX-A602:OVERBRYGGAD DRIFT

Reglage for delningsfilter: När du anvander Förstarkaren i overbryggat lage med subwoofer sku du stalla reglaget for delningsfilter i laget "LP" (low-pass). Det begränsar mangden högfrekventa signaler som skickas till subwoofern.

GX-A3001

OBS:GX-A3001 har ett interndt delningsfilter som ar instalt pa low-pass.

Delningskontroll: Delningskontrollen begränsar mängden högfrektenta signaler som skickas till woofers aller subwoofer. Inställingen for delningskontroll som du ska använda for subwoofer's beroende p typ och plats for systemets subwoofer. Borja med att stalla in delningskontrollen pa en frekvens strax under den delningsstrektvens som du anvant for andra högtalare i systemet. När du har lyssnat pa musik i systemet under en tid kan du fininstalla delningskontrollen for en mjuk overgang frän subwoofer till resten av systemets högtalare utan att du fãr nagot "hal", där judet mellan subwoofer och andra högtalare verkar forsvinna. Bilden till hõger visar rekommanderade frekvensinterval for delningskontroll.

Subwooers och woofers

1. Vrid alla nivareglage pa alla forstarkare ned i botten (helt moturs).
2. Spela upp dynamisk musik frän källenheten och öka volymen till ungefär tre fjardedelar av max.
3. Vrid sakta nivareglaget for framre kanalens forstarkare medurs tills musiken borjar lata forvrangd.
4. Vrid nivareglaget moturs tills musiken Återigen blir tydlig.
5. Om du anvander mer an en forstarkareller anvander GX-A604 upprepar du stegen 3-4 for alla aterstende nivareglage.

STÄLL IN BASS BOOST

GX-A604: När du anvander forstarkarens bakre kanaler for att driva en subwoofer kan Bass Boost öka basen vid 45 Hz med 12 dB. (Reglaget paverkar enbart forstarkarens bakre kanaler.) Ställ in reglaget utfrän eget tycke och smak, men om du anvander det ger distorsion ell bottnar ur din subwoofer rekommenderar vi att du stälter det i laget "OFF." FORSIKTIGHTET: Anvand enbart Bass Boost om du har konfigurerat de bakre kanalerna for att driva en subwoofer. Anvander du Bass Boost med fullfrekvshogtalandare kan det skada hgtalarna.

GX-A602: När du använder forstarkaren i överbryggat lage for att driva en subwoofer kan Bass Boost öka basen vid 45 Hz med 12 dB. (Ställ in reglaget utifir eget tycke och smak, men om du använder det ger distorsion erler bottnar ur din subwoofer rekommenderar vi att du ställer det i laget "OFF." FÖRSIKTIGET: Använd entbar Bass Boost om du använder forstarkaren for att driva en subwoofer. Använder du Bass Boost med fullfrekvenshögtilare kan det skada högtalarna.

GX-A3001: Bass Boost kan öka basen vid 45 Hz med upp till 12 dB. Ställ in reglaget utifrän eget tycke och smak men var forsiktig sa att du inte ställer reglaget i sä höggt lage att det blir hörbar distorsion ell erin subwoofer bottnas ur.

Förstärkarens skydds-LED ska inte lya under normal drift. Om det intekommen lod frän fsigma karen och skydds-LED lyser rod skau du lasa Feisokning pa sidan 24.

FELSÖKNING

Om din forstarkare inte fungar sà som du tror att den borde, kontrollera om problemet omfattas i det här avsnittet innan du kontaktar din JBL-äterforsäjare aller -kundservice.

PROBLEM ORSAKER OCH LÖSNINGAR

Inget ljud (ström-LED lyser inte)	• Kontrolera att forstkarens 12 V- och jord-ansluttingar ár ordentlich fjorda.
	• Kontrolera att säkringen på 12 V-kabeln那儿 batteriet inte har lõst ut: Om den lõst ut skau du ersätta den med en identisk.
	• Kontrolera forstkarens alla säkringar. Om;nagon lõsts ut ersätter du den med identisk.
	• Om du använder forstkaren REM-anslutting För att slå på den skau du kontrolera att kabeln ár korrekt ansluten till ljudsystemets fjällkabel eller fordonets ACC-strömkontakt.
Inget ljud (ström-LED lyser orange)	• Kontrolera att alla forstkarens ingängs- och högtlaransluttingar ár ordentlich fjorda.
	• Kontrolera att forstkarens volymreglage inte ár helt nedvidrna i botten (moturs).
	• Kontrolera att fordonots källenhots ljudreglage inte ár helt nedviddet i botten.
Inget ljud (skydds-LED lyser röd)	• Kontrolera att fordonets elsystem ger mellan 9 V och 16 V likström till forstkaren. Om spänningen ligger utanfor det intervallet maste det korrigeras innan forstkaren används.
	• Om forstkaren ár overhettad væntar du tills den svalnat innan du använder den ilgen.
	• Koppa frän alla högtalare frän forstkaren och prova att slå på den ilgen:
	- Om forstkaren slås på (ström-LED lyser orange) ár det kortslutting i enEllerflera av högtalarkablarna. Ålgärda alla kortsluttingar innan högtalarna ansluts till forstkaren.
	- Om forstkaren inte slås på (skydds-LED ár fortfarande röd och ström-LED lyser inte) skau du kontakta till JBL-Äterförsäljare für hjälp.

PROBLEM ORSAKER OCH LÖSNINGAR

Detkommen inte ljud frän alla högtalare som ar anslutna till forstarkaren.	·Kontrollera att fordonets ljudsystemss källenhets balans- och faderreglage ar instälda i mittläget. ·(GX-A604): Kontrollera att inställingen av reglaget für forstarkläge stämmer med ingängs- och högtalaransluttingarnas som ar gjorda på forstarkaren.
Ljudet ar För lågt, även när fordonets ljudsystemskällenhets volym ar pã max.	·Kontrollera att forstarkarens nivareglage inte ar För lågt stälda. Läs Ställ in ingängsnivå på sida 22 for information om hur du ställer in nivareglagen.
Ljudet i främre/bakre högtalarna ar forvṛngt.	·Se till att forstarkarens reglage for delningsfilter ar i länge HP. ·Ställ in delningskontrollen for de forvṛngda kanalerna på högre inställing. ·Kontrollera sö distorsionen inte uppkommen i fordonets ljudsystemskällenhet.
Ljudet frän subwoofern ar forvṛngt.	·(GX-A604, GX-A602): Sätt Bass Boost på "OFF". ·(GX-A3001): Lyssna på bastät musik och vrid Bass Boost helt ned i botten, vrid sedan upp tills distorsionen böjar märkas ivgen. Sänk inställingen for Bass Boost nagot ivgen für att elimineradistorsion och lämna den sä. ·Kontrollera sö distorsionen inte uppkommen i fordonets ljudsystemskällenhet.

SPECIFICATIONER

	GX-A604 GX-A602 GX-A3001
Max effekt (15,5 V, 1 kHz, 10 % THD, total kanaler, 2 ohm)	435 W	280 W		415 W (15,5 V, 50 Hz, 10 % THD, 2 ohm)
Uppmätt uteffekt @ 4 ohm	60 W x 4	60 W x 2	200 W x 1
Överbryggad uteffekt (4 ohm, 1 % THD)	170 W x 2	170 W x 1	EJ TILLÄMPLIGT
THD+N vid uppmätt	<1%	<1%	<1%
Signal-till-brus (2 V @ 4 ohm)	>75 dB	>75 dB	>75 dB
Effektiv dämpningsfaktor (4 ohm)	>50	>50	>50
Frekvensätergivning (-3 dB)	20 Hz - 20 kHz ±1 dB		20 Hz - 20 kHz ±1 dB	10 Hz - 320 Hz
Max ingängsspanning	20 V		20 V	20 V
Max ingängskänsigkeit	200 mV		200 mV	200 mV
Säkringsstorlek	20 A x 2		25 A	20 A x 2
Dimensioner (H x B x D):	52 mm x 300 mm x 206 mm (2-1/16" x 11-13/16" x 8-1/8")		52 mm x 198 mm x 206 mm	52 mm x 291 mm x 206 mm
			2-1/16" x 7-13/16" x 8-1/8"	2-1/16" x 11-7/16" x 8-1/8"
Vikt	2,4 kg (5,3 lb)		1,7 kg (3,8 lb)	2,4 kg (5,3 lb)

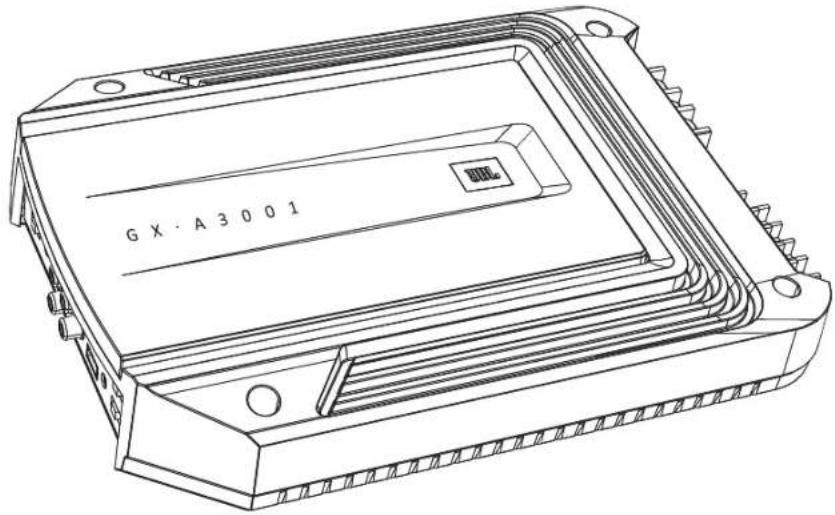

GX-A604/GX-A602/GX-A3001
