Produkttyp	Passiv högtalare
Mått (B x H x D)	ca 200 x 300 x 150 mm
Vikt	ca 2,5 kg
Strömförsörjning	Passiv (kräver extern förstärkare)
Nominell effekt	50 W RMS
Impedans	8 ohm
Frekvensomfång	50 Hz – 20 kHz
Känslighet	88 dB (1W/1m)
Högtalarelement	1 diskantelement och 1 baselement
Huvudfunktioner	Stereo ljudåtergivning, kompatibel med Hi-Fi-förstärkare
Skötsel och rengöring	Rengör med en mjuk, torr trasa; undvik fukt och slipande rengöringsmedel
Säkerhet	Placera på en stabil yta; utsätt inte för vatten eller extrema temperaturer
Reservdelar och reparerbarhet	Kontakta JBL:s kundtjänst eller en auktoriserad återförsäljare
Allmän information	Märke: JBL; Modell: Arena 170; Tillverkad i Kina

Vanliga frågor - Arena 170 JBL

Vad är impedansen för JBL Arena 170?

Nominell impedans är 8 ohm, kompatibel med de flesta Hi-Fi-förstärkare.

Vilken förstärkareffekt rekommenderas?

Det rekommenderas att använda en förstärkare som levererar mellan 20 och 100 W RMS per kanal vid 8 ohm.

Hur ansluter jag högtalaren till min förstärkare?

Använd en lämplig högtalarkabel: anslut högtalarens + och - terminaler till motsvarande utgångar på förstärkaren och respektera polariteten.

Kan jag använda denna högtalare i ett hemmabiosystem?

Ja, Arena 170 kan användas som främre eller surroundhögtalare i ett hemmabiosystem, förutsatt att den kopplas till en lämplig förstärkare.

Vilken är den bästa placeringen för högtalaren?

Placera högtalarna i öronhöjd, på lika avstånd från lyssningspositionen och minst 20 cm från väggen för att undvika resonanser.

Hur rengör jag högtalaren?

Använd en mjuk, torr trasa. Använd inte kemiska eller slipande rengöringsmedel som kan skada ytan.

Vad gör jag om högtalaren inte ger ifrån sig något ljud?

Kontrollera anslutningarna till förstärkaren, se till att förstärkaren är påslagen och att ljudkällan är aktiv. Prova att byta kablar för att identifiera ett fel.

Kan jag använda en högtalarkabel med vilken area som helst?

För ett standardavstånd (< 5 m) räcker en area på 1,5 mm². För längre avstånd, välj 2,5 mm².

Ingår en kabel med högtalaren?

Högtalarkabel ingår vanligtvis inte. Du måste köpa den separat.

Var hittar jag reservdelar?

Kontakta JBL:s kundtjänst eller en auktoriserad återförsäljare. Försök inte reparera högtalaren själv eftersom garantin då upphör att gälla.

BRUKSANVISNING Arena 170 JBL

I över 68 år har teknikerna på JBL ^® varit delaktiga i allt inom musik- och filminspelning och -uppspelning, från liveframföranden till inspelningar som du spelar när du är i farten och hemma, i bilen eller på arbetsplatsen.

Vi är övertygade om att detta JBL-system kommer att ge dig allt utbyte du förväntar dig – och vi hoppas att även nästa gång du ska skaffa ljudutrustning kommer att välja JBL-produkter.

INKLUDERAT

Varje låda innehåller, beroende på modell, en eller två högtalare enligt nedan.

Arena 180
(1) Arena 180 högtalare (2) Arena 130 högtalare 170 högtalare

För bästa resultat ska högtalarna placeras 1,8-3 m (6-10 fot) från varandra. Vinklar du högtalarna mot lyssningsplatsen kan stereobilden förbättras. Högtalarna ger den mest exakta ljudåtergivningen när vinkeln mellan lyssnare och högtalare är mellan 40 och 60 grader.

Använd de medföljande mattspikarna för att ge stabilitet vid placering av Arena 180/170 på tjock eller kraftig matta. Mattspikarna kan skruvas i för hand i gummifötterna under högtalarna.

FÖRSIKTIGHET: Golvhögtalare har en hög tyngdpunkt och kan bli instabila och falla i händelse av jordbävning eller om de gungas, välts eller placeras fel. Överväg att fästa högtalarna i väggen bakom dem med hjälp av samma material som används för att hänga upp bokhyllor och annat på väggen. Du har ansvar för korrekt installation och korrekt val av utrustning.

Normalt ökas basen när högtalaren kommer närmare ett hörn eller en vägg.
För bästa resultat rekommenderar vi att högtalarna sätts minst

diskanter är ungefär i öronhöjd. Ta bort skyddstejpen och fäst de fyra gummifötterna i respektive höm under högtalaren.

VÄGGMONTERA ARENA 120

väggen. Varje högtalare har två urtag på baksidan för två 38

inte finns några väggfästen tillgängliga ska du installera en

utrustning för väggmontage (finns i verktygs- och utrustningsbutiker) så att högtalarna sitter korrekt och säkert.

1) Ta den medföljande väggmallen och märk platser på väggen för monteringsskruvarna.

platserna markerade i steg 1. Lämna 1,6 mm (1/16 tum)

finns fäste ska du installera förankring.

(medföljer) på föreslagna platser.

på högtalarens baksida med skruvarna på väggen. När den placerats korrekt ska högtalaren glida ner något och därmed sitta säkert.

Arena 125C

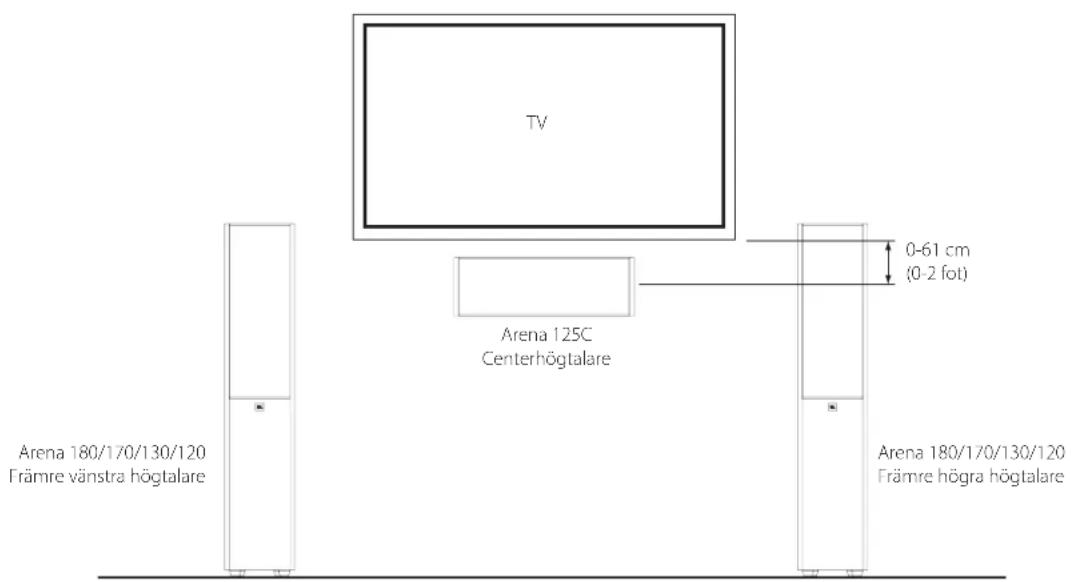

Centerhögtalaren bör placeras direkt ovanför eller under TV:ns mitt. Högtalarens diskantenheter bör inte vara mer än 61 cm (2 fot) ovanför eller under främre vänster och höger högtalare.

ARENA 130/120 - SURROUNDKANALER (5.1-KANALSYSTEM)

När du använder högtalarna som surroundhögtalare i ett 5.1-system, ska de placeras något bakom lyssningsplatsen riktade mot varandra. Helst ska de placeras 1,5-1,8 m (5-6 fot) högt. En alternativ placering är på väggen bakom riktade framåt. Surroundhögtalarna ska inte markas när de spelar. Experimentera med placeringen tills ett diffust, bakgrundsljud ljud kommer från främre vänster och höger högtalare samt från centerhögtalaren.

Om du använder Arena 130 bokhylla för väggmonterat surround ska du vara noga med att inte blockera öppningen på baksidan.

ARENA 130/120 - SURROUNDKANALER (7.1-KANALSYSTEM)

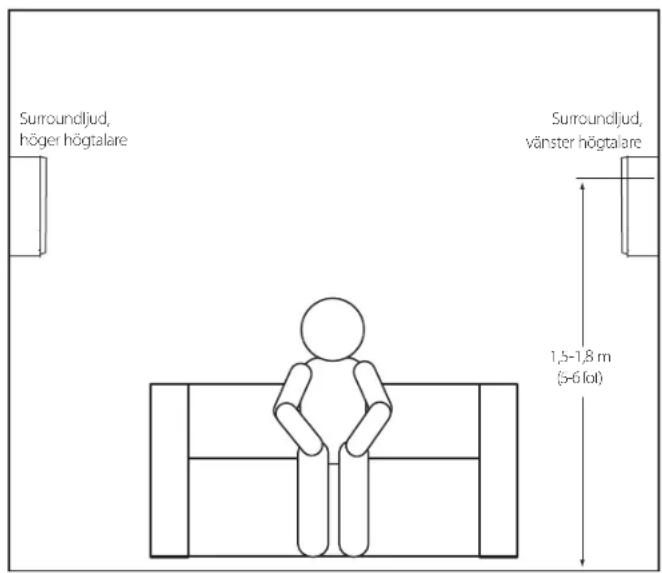

När du använder högtalarna som surroundhögtalare i ett 7.1-system ska sidohögtalarna placeras direkt bredvid lyssningsplatsen minst 1,5-1,8 m(5-6 fot) högt. Placera bakre surroundhögtalarna på väggen bakom lyssningsplatsen även de minst 1,5-1,8 m (5-6 fot) högt och 0,9-1,8 m (3-6 fot) ifrån varandra.

ANSLUTNINGAR

FÖRSIKTIGHET: Kontrollera att alla elektriska komponenter i systemet är avstängda (och helst bortkopplade från ström) innan du gör några anslutningar.

Högtalare och förstärkare har motsvarande positiva och negativa (+" och "-") kontakter. Alla högtalare i Arena-serien har kontakter som är märkta "+" och "-" på kontakten. Dessutom är "+" -kontakterna rödmärkta medan "-"-kontakterna är svarta.

För att säkerställa rätt polaritet ska respektive "+" på förstärkaren anslutas till röd "+" på högtalaren. Anslut "-" -kontakterna på samma sätt men till svart "-". Förväxla inte polariteten ("+" mot "-" ) när du ansluter. Gör du det blir stereobilden otydlig och basen sämre.

VIKTIGT: Se till att de skalade (+) - och (−) - kablarna eller kontakterna inte vidrör varandra eller den andra anslutningen. Kontakt mellan kablarna kan orsaka kortslutning som kan skada recievern eller förstärkaren.

ENKEL ENKABELSANSLUTNING

Anslut förstärkaren till respektive högtalare enligt bilden nedan.

SKÖTA OM HÖGTALARNA

• Placera inga andra föremål ovanpå högtalaren.
• Torka av högtalaren med en ren, torr trasa för att få bort damm. Fuktiga trasor kan matta högtalarens yta. Använd inte lösningsmedel som bensen, thinner eller alkohol på högtalarlädan.
• Spraya inte kemikalier nära lädan.
• För att ta bort damm från högtalarens front ska du använda dammsugare med låg sugkraft.
• Tvätta inte fronten med vatten eftersom den kan blekas eller bli ojämn.
• Om högtalarkonerna blir dammiga kan du försiktigt torka av dem med en mjuk pensel. Använd inte fuktig trasa.
• VIDRÖR ALDRIG diskantenheten på något sätt eller med något.
