Arena 170 - 扬声器 JBL - 免费用户手册

产品类型	无源音箱（扬声器）
尺寸（长 x 高 x 深）	约 200 x 300 x 150 毫米
重量	约 2.5 千克
电源	无源（需外接功放）
额定功率	50 W RMS
阻抗	8 欧姆
频率响应	50 Hz – 20 kHz
灵敏度	88 dB (1W/1m)
扬声器单元	1个高音单元和1个低音单元
主要功能	立体声重放，兼容Hi-Fi功放
维护与清洁	用柔软干布清洁；避免潮湿和研磨性清洁剂
安全注意事项	放置在稳定表面；请勿接触水或极端温度
备件与可维修性	请联系JBL售后服务中心或授权经销商
基本信息	品牌：JBL；型号：Arena 170；中国制造

常见问题 - Arena 170 JBL

JBL Arena 170 音箱的阻抗是多少？

额定阻抗为8欧姆，兼容大多数Hi-Fi功放。

推荐使用多大功率的功放？

建议使用每声道输出功率在20至100 W RMS（8欧姆）的功放。

如何将音箱连接到功放？

使用合适的音箱线：将音箱的+和-端子分别连接到功放对应的输出端，注意极性。

这款音箱可用于家庭影院吗？

可以，Arena 170可用作家庭影院系统中的前置或环绕音箱，需搭配合适的功放。

音箱的最佳摆放位置是？

将音箱置于人耳高度，距聆听位置等距，离墙至少20厘米以避免共振。

如何清洁音箱？

使用柔软干布。请勿使用化学或研磨性清洁剂，以免损坏表面。

如果音箱无声怎么办？

检查与功放的连接，确保功放已开启且音源有信号。尝试交换线缆以判断故障。

可以使用任意截面积的音箱线吗？

对于标准距离（<5米），1.5 mm²的截面积足够。较长距离建议使用2.5 mm²。

音箱是否附带线缆？

通常不附带音箱线，需另外购买。

哪里可以找到备件？

请联系JBL客服或授权经销商。请勿自行维修音箱，否则保修失效。

用户手册 Arena 170 JBL

逾 68 年以來，JBL 工程師一直致力於音樂和電影錄音與拷貝的各個方面，其範圍從現場演出，到您在家裡、汽車中、辦公室或是出門在外享受的精彩錄音，不勝枚舉。

我們深信，您所選擇的 JBL 系統可滿足您的期待，讓您享受到每個音符帶來的樂趣。並且，當您考慮再購買音訊設備時，您會再次選擇 JBL 產品。

包含的物品

每個包裝盒根據型號包含一個或兩個音箱，如下所示。

Arena 180
(1) Arena 180 音箱
Arena 170
(2) Arena 130 音箱) Arena 170 音箱

為達到最佳效果，請讓音箱間隔 6-10 英呎（1.83 米）。讓音箱朝向聆聽位置可以改善立體聲聲像。當聆聽者和音箱之間的角度介於 40 到 60 度時，音箱會產生最準確的立體聲聲場。

若將 Arena 180/170 音箱放在厚地毯或絲絨地毯上，請使用隨附的地毯釘腳來確保穩定性。可以將地毯釘腳手動擰入音箱底座上的每個橡膠墊腳。

注意：落地式（塔式）音箱重心高，發生地震時或被搖晃、傾斜或放置不當時都可能變得不穩定並翻倒。可考慮採用固定書架和組合櫃所慣用的程序與硬件將這些音箱固定到後牆。您負責正確安裝和適當選擇硬件。

通常，低音輸出會隨著音箱靠近牆壁或角落而增加。
為了達到最佳效能，建議您將音箱放置在距側牆至少20英吋（51公釐）的位置。

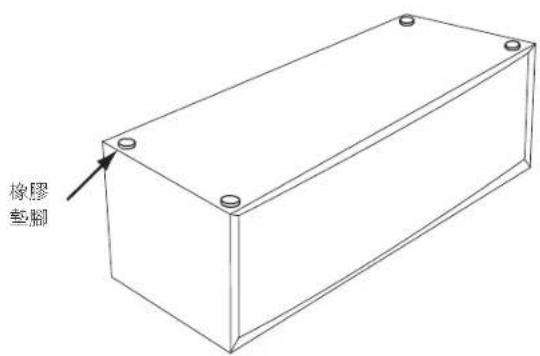

耳齊平。撕下粘合底佈並將 4 顆橡膠墊腳貼到每個喇叭底部的邊角。

掛牆安裝 ARENA 120

Arena 120 音箱設計適合直接安裝到牆壁上。每個音箱背面都有兩個鎖孔，需要將兩顆 1-1/2 英吋（38 公釐），#10 木螺釘固定到牆架柱上。若沒有牆架柱，則需安裝適用於 1-1/2 英吋，#10 螺釘的支柱。

附註：您負責正確選擇和使用安裝硬件（五金店有售），確保音箱正確安全地完成掛牆安裝。

1) 使用隨附的牆體模板，在牆上標記要放置安裝螺釘的位置。
2) 利用第 1 步中的標記作為指引，將兩顆 1-1/2 英吋（38 公釐），#10 木螺釘固定到牆上。在牆和螺釘頭之間留出 1/16 英吋（1.59 公釐）的空間。若沒有牆架柱，則使用適當的支柱。
3) 為了保護牆體，請在建議的位置安裝 4 頼橡膠墊（隨附）。
4) 將音箱靠在牆上，同時讓音箱背面的鎖孔與牆上的螺釘頭對準。

放置到位後，音箱會向下略為滑動並固定。

ARENA 125C

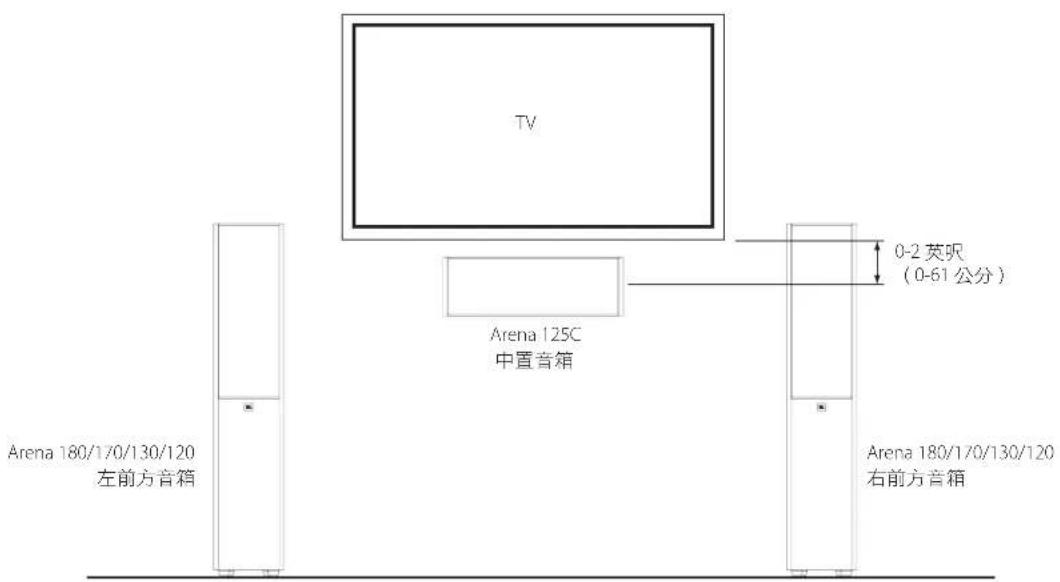

您應將中置音箱放在電視螢幕中央的正上方或正下方。中置音箱的高音喇叭位於左前方音箱和右前方音箱的高音喇叭上方或下方不得超過2英呎（61公分）。

若要在 5.1 聲道系統中將這些音箱用作多聲道環繞聲音箱，請將它們面對面放置，並略低於聆聽位置。理想情況下，應位於地上 5-6 英呎（1.5-1.8 米）。備用位置是聆聽位置下牆上，並面向前方。環繞聲音箱在播放期間不應「引人注目」。可將其放在不同位置試聽，直至聽到左前方音箱、右前方音箱和中置音箱發出擴散式環境音效為止。

若將 Arena 130 書架式音箱用作掛牆安裝環繞聲解決方案，需確保不要阻塞後方連接埠開口。

ARENA 130/120 - 多聲道環繞聲 (7.1 聲道系統)

若要在 7.1 聲道系統中將這些音箱用作多聲道環繞聲音箱，請將側置環繞聲音箱直接放在聆聽位置各側地上至少 5-6 英呎（1.5-1.8 米）。將後置環繞聲音箱放在聆聽位置後牆上，同樣在地上至少 5-6 英呎（1.5-1.8 米）且彼此間隔 3-6 英呎（0.9-1.8 米）。
