Arena 170 - 스피커 JBL - 무료 사용 설명서

제품 유형	수동 스피커 (스피커)
치수 (가로 x 세로 x 깊이)	약 200 x 300 x 150 mm
무게	약 2.5 kg
전원	수동 (외부 앰프 필요)
허용 전력	50W RMS
임피던스	8옴
주파수 응답	50Hz – 20kHz
감도	88dB (1W/1m)
스피커 구성	돔 트위터 1개와 우퍼 1개
주요 기능	스테레오 오디오 재생, Hi-Fi 앰프와 호환
관리 및 청소	부드럽고 마른 천으로 청소 ; 습기와 연마제 사용 금지
안전	안정된 표면에 배치 ; 물 및 극한 온도에 노출 금지
예비 부품 및 수리 가능성	JBL A/S 센터 또는 공인 대리점에 문의
일반 정보	브랜드 : JBL ; 모델 : Arena 170 ; 중국 제조

자주 묻는 질문 - Arena 170 JBL

JBL Arena 170 스피커의 임피던스는 얼마입니까?

공칭 임피던스는 8옴이며 대부분의 Hi-Fi 앰프와 호환됩니다.

권장 증폭 전력은 얼마입니까?

8옴에서 채널당 20~100W RMS를 출력하는 앰프를 사용하는 것이 좋습니다.

스피커를 앰프에 어떻게 연결합니까?

적절한 스피커 케이블을 사용하십시오: 스피커의 + 및 - 단자를 앰프의 해당 출력에 극성을 맞춰 연결하십시오.

이 스피커를 홈시어터에 사용할 수 있습니까?

네, Arena 170은 적절한 앰프와 함께 사용하면 홈시어터 시스템에서 전면 또는 서라운드 스피커로 사용할 수 있습니다.

스피커 배치에 가장 좋은 위치는 어디입니까?

스피커를 귀 높이에, 청취 위치와 동일한 거리에, 공진을 피하기 위해 벽에서 최소 20cm 떨어뜨려 배치하십시오.

스피커를 어떻게 청소합니까?

부드럽고 마른 천을 사용하십시오. 마감을 손상시킬 수 있는 화학 제품이나 연마제를 사용하지 마십시오.

스피커에서 소리가 나지 않으면 어떻게 해야 합니까?

앰프와의 연결을 확인하고, 앰프가 켜져 있고 오디오 소스가 활성화되어 있는지 확인하십시오. 케이블을 교체하여 결함을 확인하십시오.

스피커 케이블의 굵기는 아무거나 사용해도 됩니까?

표준 거리(5m 미만)의 경우 1.5mm² 굵기로 충분합니다. 더 긴 거리의 경우 2.5mm²를 권장합니다.

스피커에 케이블이 포함되어 있습니까?

스피커 케이블은 일반적으로 포함되지 않습니다. 별도로 구매해야 합니다.

예비 부품은 어디서 구할 수 있습니까?

JBL 고객 서비스 또는 공인 대리점에 문의하십시오. 보증이 무효화될 수 있으므로 직접 수리하지 마십시오.

사용 설명서 Arena 170 JBL

JBL® 제품을 구입해 주셔서 감사합니다!

68년의 역사 동안 JBL°엔지니어는 실황 공연부터 가정, 자동차, 사무실에서 듣거나 이동하면서 듣는 음악까지, 음악과 필름 녹화 및 재생 등 모든 부문에 참여했습니다.

선택하신 JBL 시스템은 여러분이 기대하는 모든 음질을 구현하여 완벽한 즐거움을 제공합니다. 따라서 앞으로 오디오장비를 추가로 구입하실 경우 다시 한번 JBL 제품을 선택하게 될 것입니다.

구성품 항목

각 박스에는 아래 표시된 모델에 따라 1개 또는 2개의 라우드스피커가 들어 있습니다.

Arena 180
(1) Arena 180 스피커 (2) Arena 130 소파 Arena 170 스피커

Arena 170
(2) Arena 130 쇼파체나 170 스피커

고무 받침대
Arena 125C = 4개
Arena 130/120 = 8개

카펫 스파이크
(Arena 180/170)

배치

Arena 180/170/130/120-좌측 및 우측 채널

최상의 결과를 위해 스피커를 1.8m\~3m 간격을 두고 배치하십시오. 스피커를 청취 위치 쪽으로 비스듬히 놓으면 스테레오 음상을 확대할 수 있습니다. 청취자와 스피커 사이 각도가 40\~60도 사이일 때 스피커가 가장 정확한 스테레오 사운드 스테이지를 구현합니다.

Arena 180/170 스피커를 두꺼운 러그나 카켓 위에 놓을 경우 안정감을 위해 제공된 카켓 스파이크를 사용하십시오. 카켓 스파이크는 스피커 바닥에 있는 고무 밤침대에 손으로 돌려 넣을 수 있습니다.

주의: 스탠드(타워형) 라우드스피커는 무게 중심이 위에 있어, 지진이 발생하는 경우 또는 스피커가 흔들리거나 기울어지거나 올바르지 않게 놓였을 경우 균형을 않고 넘어질 수 있습니다. 선반 및 벽면 가구를 고정하는 일반적인 방법과 도구를 사용해 스탠드 스피커를 벽에 고정할 수 있습니다. 올바른 설치 및 적절한 도구 선택에 대한 책임은 소비자에게 있습니다.

일반적으로 스피커가 벽면 또는 구석과 가까울수록 저음 출력이 증가합니다.
최상의 성능을 위해 스피커를 옆 벽면에서 최소 51cm 떨어트러 배치하는 것이 좋습니다.

붙입니다.

Arena 120 벽면 장착

Arena 120 스피커는 벽에 직접 장착할 수 있는 구조로 되어 있습니다. 각 스피커 뒷면에는 두 개의 구멍이 있으며 벽 스타드에 고정할 38mm 10번 나무 나사 2개가 필요합니다. 벽 스타드가 없을 경우 38mm 10번 나사에 알맞은 앵커를 사용합니다.

주: 올바른 장착용 도구(도구 매장에서 구입 가능)를 선택하고 사용하여 스피커를 올바르고 안전하게 배치하는 것에 대한 책임은 소비자에게 있습니다.

1) 제공된 벽면 형판을 사용하여 장착용 나사를 배치하고자 하는 위치를 벽에 표시합니다.
2) 38mm 10번 나무 나사 2개를 1단계에서 표시한 위치에 고정합니다. 벽과 나사머리 간격을 1.59mm 정도 남겨 놓습니다. 벽 스터드가 없는 경우 적절한 앵커를 사용합니다.
3) 벽면을 보호하기 위해 제공된 고무 쿠션 4개를 제안된 위치에 부착합니다.
4) 스피커 뒷면의 구멍을 벽에 고정된 나사머리에 맞춰 조정하여 스피커를 벽에 배치합니다. 올바르게 배치하면 스피커가 약간 아래로 내려가면서 안전하게 고정됩니다.

Arena 125C

중앙스피커는 TV 화면 중심을 기준으로 바로 위 또는 아래에 배치해야 합니다. 중앙 스피커의 트위터는 전면 좌측 및 전면 우측 스피커의 트위터 위 또는 아래에서 61cm 이하여야 합니다.

ARENA 130/120-서라운드 채널 (5.1채널 시스템)

이 스피커를 5.1채널 시스템에서 서라운드 채널 스피커로 사용할 경우, 청취 위치 약간 뒤에서 각 스피커를 서로 마주모게 하여 배치합니다. 바닥에서 1.5m \~ 1.8m 떨어진 위치가 이상적입니다. 또는 칭취 위치의 뒤쪽 벽면에서 앉을 향하게 하여 배치할 수도 있습니다. 서라운드 스피커의 소리만 너무 크게 재생되면 안 됩니다. 스피커를 여러 곳에 두고 시험하여 서라운드 스피커의 분산되는 주변 소리가 전면 좌측, 전면 우측 및 중앙 스피커에서 나오는 소리와 함께 들리는 위치에 배치하십시오.

Arena 130 선반을 사용하여 벽에 설치한 경우 후면 포트 입구를 막지 않도록 주의하십시오.

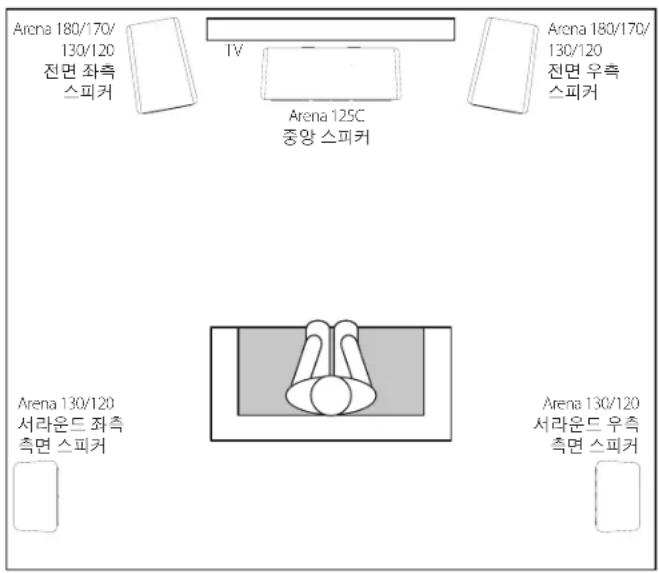

ARENA 130/120-서라운드 채널 (7.1채널 시스템)

이 스피커를 7.1채널 시스템에서 서라운드 채널 스피커로 사용할 경우, 서라운드 측면 스피커를 청취 위치 바로 옆, 바닥에서 최소 1.5 \~ 1.8m 떨어진 위치에 배치합니다. 청취 위치 뒤 벽면에 있는 서라운드 후면 스피커는 바닥에서 최소 1.5 \~ 1.8m 떨어진 위치에서 서로 0.9 \~ 1.8m 간격을 두고 배치합니다.

연결

주의: 연결하기 전에 시스템의 모든 전기 구성품의 전원이 꺼져 있는지, AC 콘센트에서 플러그가 올바르게 분리되어 있는지 확인하십시오.

스피커와 앱프에는 대응하는 양극 및 음극 Station 및 Connection 연결 단자가 있습니다. 모든 Arena 시리즈 스피커에는 터미널 컹어셈 블리에 Station 및 Connection 연결 단자가 있습니다. 또한, Station 단자는 밸간색, Station 단자는 검은색 표시가 있습니다.

올바른 극성이 되도록 엠프 또는 리시버 뒷면의 각 "+" 단자를 각 스피커의 해당 "+" (빨간색) 단자에 연결하십시오. "-" 단자도 유사한 방법으로 연결합니다. 극성을 바꾸어 연결하지 마십시오(예: "+" 를 "-"에 연결하거나 "-" 를 "+"에 연결하지 말 것). 극성을 바꾸어 연결할 경우 스테레오 음상이 줄어들고 저음 성능이 약해집니다.

중요: (+) 및 (-) 전선 또는 커넥터가 서로 닿지 않는지 또는 다른 단자와 닿지 않는지 확인하십시오. 전선이 많으면 합선이 발생하여 리시버 또는 앱프가 손상될 수 있습니다.

기본 단일 전선 연결

아래 그림처럼 앱프를 각 스피커에 연결합니다.

스피커 관리

• 스피커 위에 물건을 올려 두지 마십시오.
• 캐비닛을 깭끗한 마른천으로 닿아먼지를 제거합니다. 젖은 천으로 닿으면 캐비닛 마감에 얼룩이 생길 수 있습니다. 휘발성 액체 또는 벤젠, 페인트 희석제 또는 알코올과 같은 용액을 캐비닛에 사용하지 마십시오.
• 캐비닛 근처에서 화학 물질을 분사하지 마십시오.
  -그릴 직물에서 먼지를 제거하려면 진공 청소기 흡입 정도를 “약”으로 설정하여 사용하십시오.
  그릴 색상이 바래거나 고르지 않게 될 수 있으니 그릴을 물로 세척하지 마십시오.
• 우퍼 콘에 먼지가 끂 경우 마른 상태의 부드러운 캘리그라피용 붓이나 미술용 붓으로 조심스럽게 닦아내십시오. 젖은 천을 사용하지 마십시오.
• 절대로 트워터 돕을 만지거나 물건으로 누르지 마십시오.
