Arena 170 - Alto-falante JBL - Manual de utilização gratuito

Tipo de produto	Alto-falante passivo (caixa acústica)
Dimensões (L x A x P)	200 x 300 x 150 mm aprox.
Peso	2,5 kg aproximadamente
Alimentação	Passiva (necessita de um amplificador externo)
Potência admissível	50 W RMS
Impedância	8 ohms
Resposta em frequência	50 Hz – 20 kHz
Sensibilidade	88 dB (1W/1m)
Alto-falantes	1 tweeter de cúpula e 1 woofer
Funções principais	Reprodução de áudio estéreo, compatível com amplificadores Hi-Fi
Manutenção e limpeza	Limpar com um pano macio e seco; evitar umidade e produtos abrasivos
Segurança	Colocar em uma superfície estável; não expor à água nem a temperaturas extremas
Peças de reposição e reparabilidade	Entre em contato com o serviço pós-venda JBL ou um revendedor autorizado
Informações gerais	Marca: JBL; Modelo: Arena 170; Fabricado na China

Perguntas frequentes - Arena 170 JBL

Qual é a impedância da caixa acústica JBL Arena 170?

A impedância nominal é de 8 ohms, compatível com a maioria dos amplificadores Hi-Fi.

Qual potência de amplificação é recomendada?

Recomenda-se usar um amplificador que forneça entre 20 e 100 W RMS por canal sob 8 ohms.

Como conectar a caixa acústica ao meu amplificador?

Use um cabo de caixa acústica adequado: conecte os terminais + e - da caixa às saídas correspondentes do amplificador respeitando a polaridade.

Posso usar esta caixa acústica em home theater?

Sim, a Arena 170 pode ser usada como caixa frontal ou surround em um sistema home theater, desde que associada a um amplificador adequado.

Qual é a melhor posição para colocar a caixa acústica?

Coloque as caixas na altura dos ouvidos, à mesma distância da posição de audição e a pelo menos 20 cm da parede para evitar ressonâncias.

Como limpar a caixa acústica?

Use um pano macio e seco. Não use produtos químicos ou abrasivos que possam danificar o acabamento.

O que fazer se a caixa acústica não produzir som?

Verifique as conexões com o amplificador, certifique-se de que o amplificador está ligado e que a fonte de áudio está ativa. Tente trocar os cabos para identificar um defeito.

Posso usar um cabo de caixa acústica de qualquer bitola?

Para uma distância padrão (< 5 m), uma bitola de 1,5 mm² é suficiente. Para distâncias maiores, prefira 2,5 mm².

A caixa acústica é fornecida com um cabo?

O cabo da caixa acústica geralmente não está incluído. Você deve comprá-lo separadamente.

Onde encontrar peças de reposição?

Entre em contato com o atendimento ao cliente JBL ou um revendedor autorizado. Não tente consertar você mesmo a caixa acústica, sob pena de anular a garantia.

MANUAL DE UTILIZADOR Arena 170 JBL

Há mais de 68 anos, os engenheiros da JBL ^® estão envolvidos em todos os aspectos da gravação e da reprodução de músicas e filmes, de apresentações ao vivo a gravações que você reproduz em trânsito, em casa, no carro ou no escritório.

Temos a confiança de que o sistema JBL que você escolheu fornecerá cada nota de diversão que espera e que, ao pensar em comprar equipamentos de áudio adicionais, escolherá novamente produtos JBL.

ITENS INCLUÍDOS

Cada caixa contém um ou dois alto-falantes, dependendo do modelo, conforme indicado abaixo.

Arena 180
(1) Alto-falante Arena 180 (2) Alto-falançes/Alterfallante Arena 170

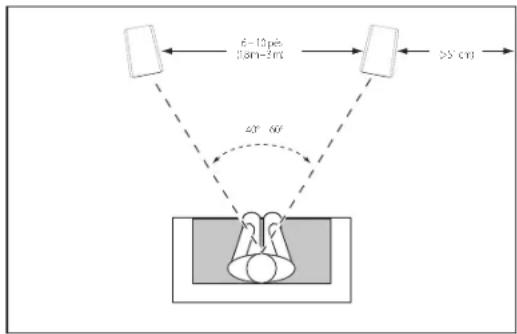

Para obter os melhores resultados, posicione os alto-falantes 6 a 10 pés (1,8 a 3 m) de distância um do outro. Inclinar os alto-falantes em direção à posição de escuta poderá melhorar o resultado de estéreo. Os alto-falantes produzirão o som estéreo mais preciso quando o ângulo entre o ouvinte e os alto-falantes estiver entre 40 e 60 graus.

Use as pontas para carpete incluídas para estabilidade se estiver posicionando os alto-falantes Arena 180/170 em um carpete ou tapete grosso. As pontas para carpete podem ser manualmente parafusadas em cada pé de borracha na base do alto-falante.

CUIDADO: alto-falantes de piso (torre) têm um centro de gravidade alto. Com isso, podem ficar instáveis e cair durante terremotos ou se forem balançados, inclinados ou posicionados inadequadamente. Considere prender esses alto-falantes na parede atrás deles, usando os procedimentos e as peças comuns usadas para prender prateleiras e unidades de parede. Você é responsável pela instalação adequada e pela seleção de peças apropriadas.

Geralmente, a saída de baixo aumentará quando o alto-falante for colocado mais próximo de uma parede ou esquina.
Para obter o melhor desempenho, recomendamos
cm) de distância das paredes laterais.

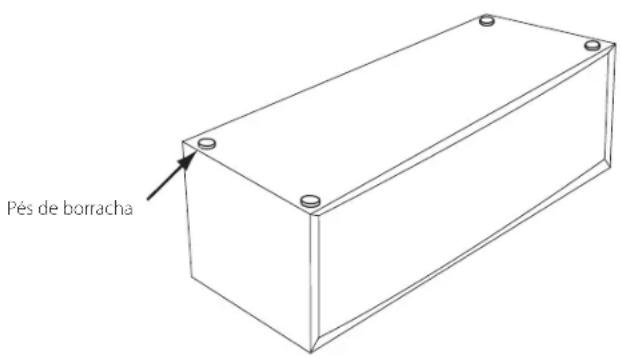

de forma que os tweeters fiquem aproximadamente na altura dos ouvidos. Retire a proteção adesiva e aplique 4 pés de borracha nos cantos na parte inferior de cada alto-falante.

MONTAGEM DE PAREDE DO ARENA 120

diretamente em uma parede. Cada alto-falante tem dois orifícios na parte de trás e precisarão de dois parafusos de

parede. Se não houver um pilar na parede, instale um

OBSERVAÇÃO: você é responsável pela seleção correta e pelo uso das peças de suporte (disponível em lojas de ferragens) que garantam a montagem adequada e segura dos alto-falantes na parede.

1) Usando o gabarito de parede incluído, marque as posições na parede onde desceja colocar os parafusos de montagem.

mm) na parede usando as marcações do Passo 1 como guia. Deixe um espaço de 1/16 pol (1,59 mm) entre a parede e a cabeça do parafuso. Se não houver um pilar na parede, use um suporte apropriado.

3) Para proteger a parede, prenda 4 apoios de borracha (incluídos) nos locais sugeridos.

4) Posicione o alto-falante na parede alinhando os orifícios na parte traseira do alto-falante com a cabeça dos parafusos na parede.

Quando estiver adequadamente posicionado, o alto-falante deverá deslizar ligeiramente para baixo e ficar preso.

ARENA 125C

Você deve posicionar o alto-falante central diretamente acima ou abaixo do centro da tela da TV. O tweeter do alto-falante não deve estar a mais de 2 pés (61 cm) acima ou abaixo dos tweeters nos alto-falantes dianteiros esquerdo e direito.

ARENA 130/120 - SURROUND CANAIS SISTEMA DE CANAIS (5.1-)

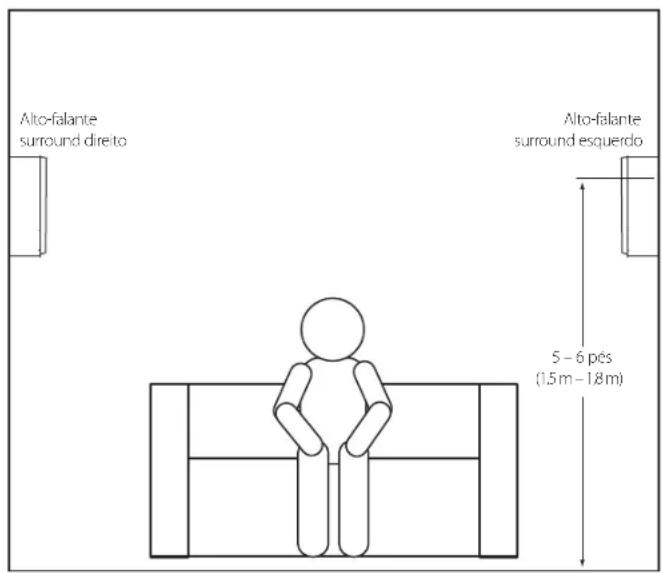

Ao usar estes alto-falantes como alto-falantes de canal surround em um sistema de canais 5.1, posicione-os ligeiramente atrás da posição de escuta, virados um para o outro. O ideal é que eles estejam a 5 – 6 pés (1,5 m – 1,8 m) acima do chão. Um local alternativo seria em uma parede atrás da posição de escuta, virados para a frente. Os alto-falantes surround não devem chamar a atenção durante a reprodução. Teste o posicionamento deles até ouvir um som ambiente difuso acompanhando os sons que você escuta nos alto-falantes dianteiros esquerdos, dianteiros direitos e centrais.

Se você estiver usando a prateleira Arena 130 como solução surround montada na parede, certifique-se de não bloquear a abertura traseira.

ARENA 130/120 - SURROUND CANAIS SISTEMA DE CANAIS (7.1-)

Ao usar estes alto-falantes como alto-falantes de canal surround em um sistema de canais 7.1, posicione os alto-falantes surround laterais diretamente nos lados da posição de escuta, pelo menos 5 - 6 pés (1,5 m - 1,8 m) acima do chão. Coloque os alto-falantes surround traseiros na parede atrás da posição de escuta, também a pelo menos 5 - 6 pés (1,5 m - 1,8 m) acima do chão e a 3 - 6 pés (0,9 m - 1,8 m) de distância um do outro.

CONEXÕES

CUIDADO: certifique-se de que todos os componentes elétricos do sistema estejam desligados (e, preferencialmente, desconectados das tomadas CA) antes de fazer qualquer conexão.

Os alto-falantes e os amplificadores têm terminais de conexão positivos e negativos ("+" e "-" correspondentes. Todos os alto-falantes da série Arena têm terminais de conexão marcados com "+" e "-" no conjunto de terminais. Adicionalmente, os terminais "+" têm marcações vermelhas, enquanto que os terminais "-" têm marcações pretas.

Para garantir a polaridade adequada, conecte cada terminal “+” na parte traseira do amplificador ou do receptor no terminal “+” (vermelho) respectivo em cada alto-falante. Conecte os terminais “-” de forma similar. Não inverta as polaridades (ou seja, “+” com “-” ou “-” com “+”) ao fazer as conexões. Isso poderá causar desempenho reduzido de baixo ou estéreo ruim.

IMPORTANTE : certifique-se de que os fios ou conectores (+) e (−) não encostem uns nos outros ou no outro terminal. Fios em contato podem causar um curto-circuito que danificará o receptor ou o amplificador.

CONEXÃO BÁSICA DE UM FIO

Conecte o amplificador a cada alto-falante, como mostrado na ilustração abaixo.

COMO CUIDAR DOS ALTO-FALANTES

• Não coloque objetos sobre o alto-falante.
• Limpe o gabinete com um pano seco e limpo para remover a poeira. Panos úmidos poderão danificar o acabamento do gabinete. Não use líquidos voláteis nem solventes, como benzeno, thinner de tinta ou álcool, no gabinete.
• Não borrife produtos químicos perto do gabinete.
• Para remover a poeira do tecido da grade, use um aspirador de pó configurado para sucção "baixa".
• Não lave as grades com água, pois elas poderão perder a cor ou ficarem irregulares.
• Se os cones do woofer ficarem empoeirados, limpe-os cuidadosamente com um pincel macio e seco. Não use pano úmido.
• NUNCA toque na cúpula do tweeter nem coloque nada sobre ela.

HARMAN

© 2014 Harman International Industries, Incorporated. Todos os direitos reservados.

Os recursos, as especificações e a aparência física podem ser modificados sem aviso prévio.

www.jbl.com

by HARMAN
