Produkttype	Passiv højttaler
Mål (B x H x D)	Ca. 200 x 300 x 150 mm
Vægt	Ca. 2,5 kg
Strømforsyning	Passiv (kræver ekstern forstærker)
Maksimal effekt	50 W RMS
Impedans	8 ohm
Frekvensrespons	50 Hz – 20 kHz
Følsomhed	88 dB (1W/1m)
Højttalere	1 dome-diskant og 1 basenhed
Hovedfunktioner	Stereo lydgengivelse, kompatibel med Hi-Fi-forstærkere
Vedligeholdelse og rengøring	Rengør med en blød, tør klud; undgå fugt og slibende rengøringsmidler
Sikkerhed	Placer på en stabil overflade; udsæt ikke for vand eller ekstreme temperaturer
Reservedele og reparationsmuligheder	Kontakt JBLs kundeservice eller en autoriseret forhandler
Generelle oplysninger	Mærke: JBL; Model: Arena 170; Fremstillet i Kina

Ofte stillede spørgsmål - Arena 170 JBL

Hvad er impedansen for JBL Arena 170?

Den nominelle impedans er 8 ohm, kompatibel med de fleste Hi-Fi-forstærkere.

Hvilken forstærkereffekt anbefales?

Det anbefales at bruge en forstærker, der leverer mellem 20 og 100 W RMS pr. kanal ved 8 ohm.

Hvordan tilslutter jeg højttaleren til min forstærker?

Brug et passende højttalerkabel: forbind højttalerens + og - terminaler til forstærkerens tilsvarende udgange, og overhold polariteten.

Kan jeg bruge denne højttaler til hjemmebiograf?

Ja, Arena 170 kan bruges som front- eller surroundhøjttaler i et hjemmebiografsystem, forudsat at den tilsluttes en passende forstærker.

Hvad er den bedste placering af højttaleren?

Placer højttalerne i ørehøjde, i samme afstand fra lyttepositionen og mindst 20 cm fra væggen for at undgå resonans.

Hvordan rengør jeg højttaleren?

Brug en blød, tør klud. Brug ikke kemiske eller slibende rengøringsmidler, da de kan beskadige finishen.

Hvad gør jeg, hvis højttaleren ikke afgiver nogen lyd?

Kontroller forbindelserne til forstærkeren, sørg for, at forstærkeren er tændt, og at lydkilden er aktiv. Prøv at bytte kablerne for at identificere en fejl.

Kan jeg bruge et højttalerkabel med et hvilket som helst tværsnit?

For en standardafstand (< 5 m) er et tværsnit på 1,5 mm² tilstrækkeligt. Til længere afstande foretrækkes 2,5 mm².

Medfølger der et kabel til højttaleren?

Højttalerkablet følger normalt ikke med. Det skal købes separat.

Hvor finder jeg reservedele?

Kontakt JBLs kundeservice eller en autoriseret forhandler. Forsøg ikke selv at reparere højttaleren, da garantien ellers bortfalder.

BRUGSANVISNING Arena 170 JBL

VIKTIG: Kontroller at (+) og (-) ledninger eller kontakter ikke berører hverandre eller den andre terminalen. Berørende ledninger kan føre til kortslutning som kan skade din receiver eller forsterker.

GRUNNLEGGENDE SINGELKABEL-TILKOBLING

I over 68 år har JBL*’s ingeniører været involveret i hvert enkelt aspekt af optagelse og gengivelse af musik og film – fra live-koncerter til optagelse, du afspiller på farten og i dit hjem, i din bil og på dit kontor.

Vi er overbevist om, at det JBL-system, du har valgt, vil give dig alt den lydglæde, du forventer – og at du igen vil vælge produkter fra JBL, næste gang du overvejer at anskaffe yderligere lydudstyr.

MEDF∅LGENDE DELE

Hver æske indeholder én eller to højttalere afhængigt af modellen som angivet nedenfor.

Arena 180
(1) Arena 180-højttaler (2) Arena 130-højttaler 170-højttaler

Arena 120
(2) Arena 120-højttalere

Arena 125C
(1) Arena 125C-højttaler

Gummifod
Arena 125C = 4
Arena 130/120 = 8

Tæppe-spikes
(Arena 180/170)

PLACERING

ARENA 180/170/130/120 - VENSTRE OG H∅JRE KANAL

De bedste resultater opnås ved at placere højttalerne med 6-10 fod (1,8-3 m) afstand. Stereobilledet kan forbedres ved at rette højttalerne med lyttepositionen. Højttalerne leverer den mest nøjagtige stereogengivelse, når vinklen mellem lytteren og højttalerne er 40-60°.

Brug de medfølgende tæppe-spikes til at opnå stabilitet, hvis du placerer Arena 180/170-højttalerne på et tykt eller plysset tæppe. Tæppe-spikes'ene kan manuelt skrues i hver gummifod i bunden af højttalerne.

FORSIGTIG: Gulvhøjttalere (tower) har et højt tyngdepunkt og kan blive ustabile og vælte i forbindelse med jordskælv, eller hvis de vippes, skubbes til eller placeres på upassende steder. Overvej at fastgøre disse højttalere til væggen bag dem ved brug af de procedurer og de monteringsdele, der egner sig til forankring af bogreoler og vægudsmykning. Du er ansvarlig for korrekt montering og passende valg af monteringsdele.

Generelt forøges basoutputtet, når højttaleren flyttes tættere på en væg eller et hjørne.
Af hensyn til optimal ydelse anbefaler vi, at du placerer
klæbesiden af, og monter 4 stk. gummifødder i hjørnerne i bunden af hver højttaler.

VÄEGMONTERING AF ARENA 120

på en væg. Hver højttaler har to nøglehuller på bagsiden og vægstolpe. Hvis der ikke er nogen stolpe til stede i væggen,

BEMÆRK: Du er ansvarlig for korrekt valg og brug af monteringsdele (tilgængelige hos isenkræmmere), som sikrer korrekt og sikker vægmontering af højttalerne.

1) Brug den medfølgende vægskabelon til at markere de steder på væggen, hvor du vil placere monteringsskruerne.

ved at følge markeringerne fra Trin 1. Sørg for at efterlade skruehovedet. Hvis der ikke er nogen stolpe til stede i væggen, skal du benytte passende rawlplugs.

3) Beskyt væggen ved at montere 4 stk. gummipuder (medfølger) på de foreslåede steder.

lerne på bagsiden af højttaleren over skruehovederne på væggen.

Når højttaleren er korrekt placeret, bør den glide en smule ned og falde på plads.

ARENA 125C

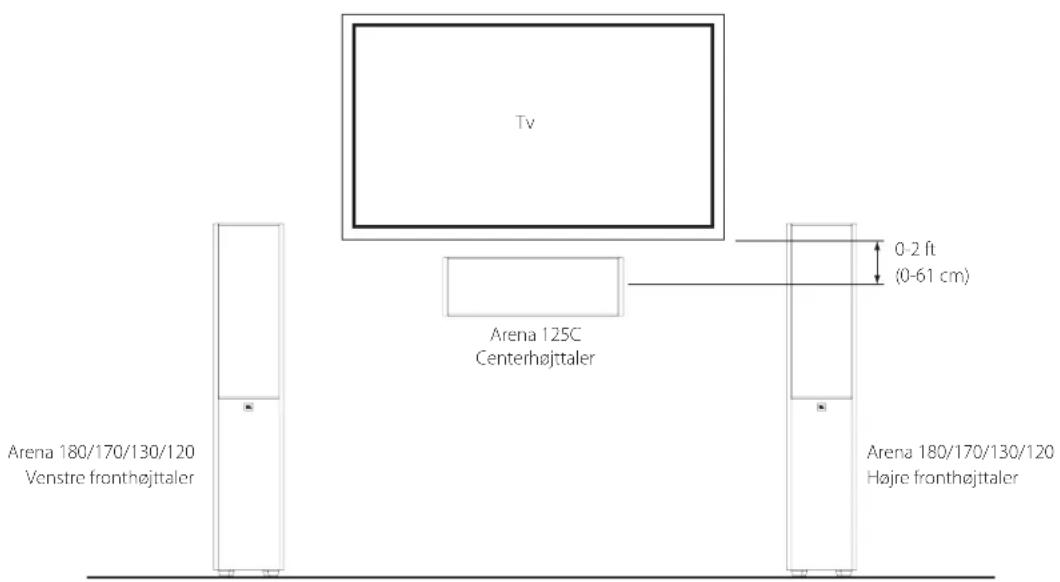

Vi anbefaler placering af centerhøjttaleren direkte over eller under tv-skærmen. Højttaleren bør ikke befinde sig mere end 2 ft (61 cm) over eller under tweeterne på venstre og højre fronthøjttaler.

Pil klæbesiden af, og monter 4 stk. gummifødder i hjørnerne i bunden af centerhøjttaleren.

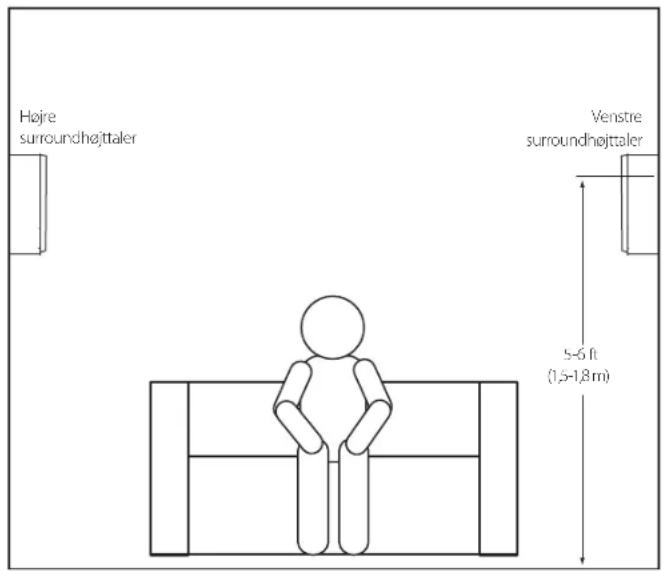

ARENA 130/120 - SURROUNDKANALER (5.1-KANALSYSTEM)

Når du bruger disse højttalere som surroundhøjttalere i et 5.1-kanalssystem, skal du placere dem en smule over lyttepositionen og vende dem mod hinanden. Ideelt skal de placeres 5-6 ft (1,5-1,8 m) over gulvet. En alternativ placering kan være fremadvendende på en væg bag lyttepositionen. Surroundhøjttalerne bør ikke i sig selv træde frem, når de afspiller. Eksperimeter med placeringen, indtil du hører en diffus, omgivende lyd, der ledsager de lyde, de hører fra den forreste venstre og den forreste højre højttaler samt centerhøjttaleren.

Hvis du bruger Arena 130-reolhøjttaleren som en vægmonteret løsning, skal du sikre dig, at bagportens åbning ikke blokeres.

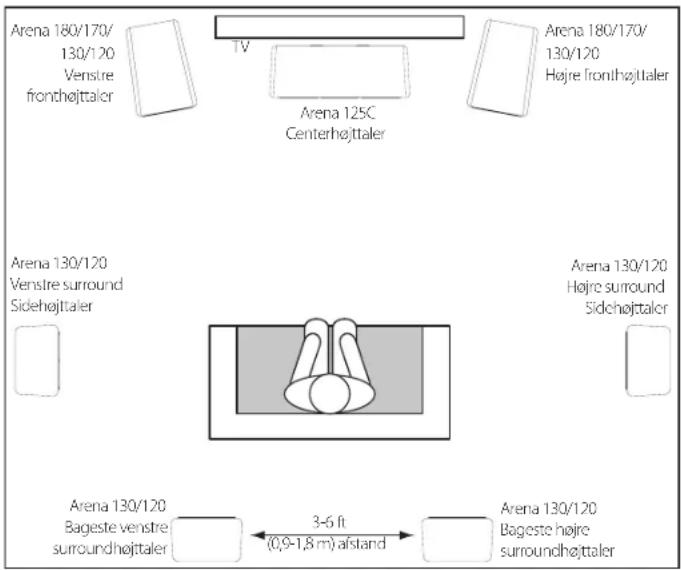

ARENA 130/120 - SURROUNDKANALER (7.1-KANALSYSTEM)

Når du bruger disse højttalere som surroundhøjttalere i et 7.1-kanalssystem, skal du placere surroundsidehøjttalere direkte ud for lyttepositionen mindst 5-6 ft (1,5-1,8 m) over gulvet. Placer de bageste højtalere på væggen bag lyttepositionen – også mindst 5-6 ft (1,5-1,8 m) over gulvet og på mindst 3-6 ft (0,9-1,8 m) afstand af hinanden.

TILSLUTNINGER

FORSIGTIG: Sørg for, at alle systemets elektriske komponenter er SLUKKEDE (og gerne afbrudt fra strikkontakten), før du opretter nogen tilslutninger.

Højitalere og forstærkere har tilsvarende positive og negative tilslutningsterminaler (+" og −"). Alle højitalere i Arena-serien har tilslutningsterminaler mærket +" og −" på terminaldelen. Yderligere har "+"-terminalerne røde markeringer, mens −"-terminalerne har sorte markeringer.

Med henblik på at sikre korrekt polaritet skal hver "+" -terminal på bagsiden af forstærkeren eller højttaleren sluttes til den respektive "+" -terminal (rød) på hver højttaler. Tilslut "-" -terminalerne på samme måde. Undgå at oprette tilslutninger med omvendt polaritet (dvs. "+" til "-" eller "-" "til "1"). I modsat fald vil der opstå forringet stereobillede og basgengivelse.

VIGTIGT: Sørg for, at terminalerne (+) og (-) ikke kommer i kontakt med hinanden. I modsat fald kan der opstå kortslutning, som kan beskadige receiveren eller forstærkeren.

GRUNDLÆGGENDE TILSLUTNING MED ENKELT KABEL

Slut forstærkeren til hver højttaleren som vist i illustrationen nedenfor.

PLEJE AF DINE H∅JTTALERE

• Undgå at placere genstande oven på højttaleren.
• Aftør kabinettet med en ren, tør klud for at fjerne støv. Fugtige klude kan gøre kabinettets finish mindre attraktiv. Benyt ikke flygtige væsker eller opløsningsmidler såsom benzen, acetone eller sprit på kabinettet.
• Påsprøjt ikke kemikalier nær kabinettet.
• Brug en støvsuger på lav sugeeffekt til at fjerne støv fra gitterstoffet.
• Undgå at vaske gitrene i vand, eftersom det kan blege farverne og vride gitrene ud af form.
• Hvis woofer-keglerne bliver støvede, kan du forsigtigt aftørre dem med en tør, blød kalligrafipensel eller en malerpensel. Brug ikke en fugtig klud.
• Berør ALDRIG tweeter-domen med hånden eller andre genstande.

HARMAN

Funktioner, specifikationer og udseende kan ændres uden varsel.

www.jbl.com
