Arena 130 - Højttaler JBL - Gratis brugsanvisning og manual

Produkttype	Passiv reolhøjttaler
Mærke	JBL
Model	Arena 130
Mål (B x H x D)	200 x 300 x 250 mm
Vægt	3,2 kg
Strømforsyning	Net (forstærker påkrævet)
Maksimal effekt	50 - 100 W RMS
Frekvensområde	50 Hz - 20 kHz
Følsomhed	86 dB (2,83 V/1 m)
Nominel impedans	8 ohm
Tilslutning	Skrueterminaler
Anvendelse	Indendørs
Vedligeholdelse og rengøring	Rengør med en tør, blød klud. Undgå slibende rengøringsmidler.
Sikkerhed	Må ikke udsættes for fugt eller ekstreme temperaturer.
Reservedele og reparerbarhed	Reservedele fås hos JBL's autoriserede servicecenter.
Generelle oplysninger	Brugsanvisning kan downloades på notice-facile.com

Ofte stillede spørgsmål - Arena 130 JBL

Hvordan tilslutter jeg JBL Arena 130-højttaleren til en forstærker?

Brug kvalitetshøjttalerkabler. Tilslut højttalerens skrueterminaler til forstærkerens udgange med korrekt polaritet (+/-). Sørg for, at forstærkeren er slukket under tilslutning.

Hvilken forstærkereffekt anbefaler du til Arena 130?

En effekt mellem 50 og 100 W RMS pr. kanal er ideel for at få fuldt udbytte af højttalerens ydeevne uden risiko for beskadigelse.

Er JBL Arena 130-højttaleren kompatibel med en subwoofer?

Ja, du kan tilføje en aktiv subwoofer. Forbind forstærkerens forforstærkerudgang til subwooferen. Du kan også bruge et indbygget lavpasfilter.

Hvordan rengør jeg JBL Arena 130-højttaleren?

Brug en tør, blød klud til at støve overfladen af. Brug aldrig kemikalier eller opløsningsmidler, da de kan beskadige finishen.

Kan jeg placere højttaleren på en hylde eller i en reol?

Ja, Arena 130 er designet til reolbrug. Sørg for mindst 10 cm friplads bagved til tilstrækkelig ventilation.

Hvad er højttalerens maksimale lydtryksniveau?

Lydtryksniveauet afhænger af forstærkeren og højttalerens følsomhed (86 dB). Med 100 W kan du nå omkring 106 dB i 1 meters afstand.

Hvordan undgår jeg at beskadige højttaleren?

Overskrid ikke den anbefalede maksimale effekt. Undgå at køre højttaleren i længerevarende forvrængning. Hold den væk fra varme- og fugtkilder.

Hvor finder jeg den fulde brugsanvisning?

Brugsanvisningen kan downloades gratis som PDF på notice-facile.com. Du kan også anmode om en oversættelse til dit sprog.

Har højttaleren garanti?

Ja, JBL giver 2 års producentgaranti (tjek betingelserne i dit land). Gem købskvitteringen.

Hvad gør jeg, hvis højttaleren ikke giver nogen lyd?

Kontroller tilslutningerne til forstærkeren, og sørg for, at den er tændt. Test med en anden lydkilde. Hvis problemet fortsætter, kontakt kundeservice.

BRUGSANVISNING Arena 130 JBL

VIKTIG: Kontroller at (+) og (-) ledninger eller kontakter ikke berører hverandre eller den andre terminalen. Berørende ledninger kan føre til kortslutning som kan skade din receiver eller forsterker.

GRUNNLEGGENDE SINGELKABEL-TILKOBLING

I over 68 år har JBL*’s ingeniører været involveret i hvert enkelt aspekt af optagelse og gengivelse af musik og film – fra live-koncerter til optagelse, du afspiller på farten og i dit hjem, i din bil og på dit kontor.

Vi er overbevist om, at det JBL-system, du har valgt, vil give dig alt den lydglæde, du forventer – og at du igen vil vælge produkter fra JBL, næste gang du overvejer at anskaffe yderligere lydudstyr.

MEDF∅LGENDE DELE

Hver æske indeholder én eller to højttalere afhængigt af modellen som angivet nedenfor.

Arena 180
(1) Arena 180-højttaler (2) Arena 130-højttaler 170-højttaler

Arena 120
(2) Arena 120-højttalere

Arena 125C
(1) Arena 125C-højttaler

Gummifod
Arena 125C = 4
Arena 130/120 = 8

Tæppe-spikes
(Arena 180/170)

PLACERING

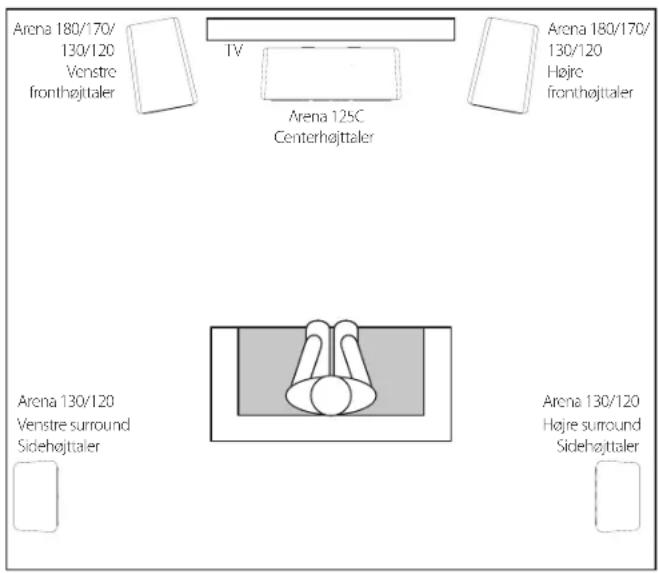

ARENA 180/170/130/120 - VENSTRE OG H∅JRE KANAL

De bedste resultater opnås ved at placere højttalerne med 6-10 fod (1,8-3 m) afstand. Stereobilledet kan forbedres ved at rette højttalerne med lyttepositionen. Højttalerne leverer den mest nøjagtige stereogengivelse, når vinklen mellem lytteren og højttalerne er 40-60°.

Brug de medfølgende tæppe-spikes til at opnå stabilitet, hvis du placerer Arena 180/170-højttalerne på et tykt eller plysset tæppe. Tæppe-spikes'ene kan manuelt skrues i hver gummifod i bunden af højttalerne.

FORSIGTIG: Gulvhøjttalere (tower) har et højt tyngdepunkt og kan blive ustabile og vælte i forbindelse med jordskælv, eller hvis de vippes, skubbes til eller placeres på upassende steder. Overvej at fastgøre disse højttalere til væggen bag dem ved brug af de procedurer og de monteringsdele, der egner sig til forankring af bogreoler og vægudsmykning. Du er ansvarlig for korrekt montering og passende valg af monteringsdele.

Generelt forøges basoutputtet, når højttaleren flyttes tættere på en væg eller et hjørne.

Af hensyn til optimal ydelse anbefaler vi, at du placerer højttalerne med mindst 20" (51 cm) afstand af sidevæggene.

- Placer Arena 130/120-reolhøjttalerne, således at deres tweetere omtrentligt befinder sig ved øreniveau. Pil klæbesiden af, og monter 4 stk. gummifødder i hjørnerne i bunden af hver højttaler.

VÄEGMONTERING AF ARENA 120

Vi har designet Arena 120-højttalerne til montering direkte på en væg. Hver højttaler har to nøglehuller på bagsiden og kræver 2 stk. 1-1/2" (38 mm), #10 træskruer fastgjort til en vægstolpe. Hvis der ikke er nogen stolpe til stede i væggen, skal du benytte rawlplugs, der passer til 1-1/2", #10 skruer.

BEMÆRK: Du er ansvarlig for korrekt valg og brug af monteringsdele (tilgængelige hos isenkræmmere), som sikrer korrekt og sikker vægmontering af højttalerne.

1) Brug den medfølgende vægskabelon til at markere de steder på væggen, hvor du vil placere monteringsskruerne.
2) Monter 2 stk. 1-1/2" (38 mm), #10 træskruer på væggen ved at følge markeringerne fra Trin 1. Sørg for at efterlade 1/16" (1,59 mm) mellemrum mellem væggen og skruehovedet. Hvis der ikke er nogen stolpe til stede i væggen, skal du benytte passende rawlplugs.
3) Beskyt væggen ved at montere 4 stk. gummipuder (medfølger) på de foreslåede steder.
4) Placer højttaleren på væggen ved at justere nøglehullerne på bagsiden af højttaleren over skruehovederne på væggen.

Når højttaleren er korrekt placeret, bør den glide en smule ned og falde på plads.

ARENA 125C

Vi anbefaler placering af centerhøjttaleren direkte over eller under tv-skærmen. Højttaleren bør ikke befinde sig mere end 2 ft (61 cm) over eller under tweeterne på venstre og højre fronthøjttaler.

• Pil klæbesiden af, og monter 4 stk. gummifødder i hjørnerne i bunden af centerhøjttaleren.

ARENA 130/120 - SURROUNDKANALER (5.1-KANALSYSTEM)

Når du bruger disse højttalere som surroundhøjttalere i et 5.1-kanalssystem, skal du placere dem en smule over lyttepositionen og vende dem mod hinanden. Ideelt skal de placeres 5-6 ft (1,5-1,8 m) over gulvet. En alternativ placering kan være fremadvendende på en væg bag lyttepositionen. Surroundhøjttalerne bør ikke i sig selv træde frem, når de afspiller. Eksperimeter med placeringen, indtil du hører en diffus, omgivende lyd, der ledsager de lyde, de hører fra den forreste venstre og den forreste højre højttaler samt centerhøjttaleren.

Hvis du bruger Arena 130-reolhøjttaleren som en vægmonteret løsning, skal du sikre dig, at bagportens åbning ikke blokeres.

ARENA 130/120 - SURROUNDKANALER (7.1-KANALSYSTEM)

Når du bruger disse højttalere som surroundhøjttalere i et 7.1-kanalssystem, skal du placere surroundsidehøjttalere direkte ud for lyttepositionen mindst 5-6 ft (1,5-1,8 m) over gulvet. Placer de bageste højtalere på væggen bag lyttepositionen – også mindst 5-6 ft (1,5-1,8 m) over gulvet og på mindst 3-6 ft (0,9-1,8 m) afstand af hinanden.

TILSLUTNINGER

FORSIGTIG: Sørg for, at alle systemets elektriske komponenter er SLUKKEDE (og gerne afbrudt fra strikkontakten), før du opretter nogen tilslutninger.

Højitalere og forstærkere har tilsvarende positive og negative tilslutningsterminaler (+" og −"). Alle højitalere i Arena-serien har tilslutningsterminaler mærket +" og −" på terminaldelen. Yderligere har "+"-terminalerne røde markeringer, mens −"-terminalerne har sorte markeringer.

Med henblik på at sikre korrekt polaritet skal hver "+" -terminal på bagsiden af forstærkeren eller højttaleren sluttes til den respektive "+" -terminal (rød) på hver højttaler. Tilslut "-" -terminalerne på samme måde. Undgå at oprette tilslutninger med omvendt polaritet (dvs. "+" til "-" eller "-" "til "1"). I modsat fald vil der opstå forringet stereobillede og basgengivelse.

VIGTIGT: Sørg for, at terminalerne (+) og (-) ikke kommer i kontakt med hinanden. I modsat fald kan der opstå kortslutning, som kan beskadige receiveren eller forstærkeren.

GRUNDLÆGGENDE TILSLUTNING MED ENKELT KABEL

Slut forstærkeren til hver højttaleren som vist i illustrationen nedenfor.

PLEJE AF DINE H∅JTTALERE

• Undgå at placere genstande oven på højttaleren.
• Aftør kabinettet med en ren, tør klud for at fjerne støv. Fugtige klude kan gøre kabinettets finish mindre attraktiv. Benyt ikke flygtige væsker eller opløsningsmidler såsom benzen, acetone eller sprit på kabinettet.
• Påsprøjt ikke kemikalier nær kabinettet.
• Brug en støvsuger på lav sugeeffekt til at fjerne støv fra gitterstoffet.
• Undgå at vaske gitrene i vand, eftersom det kan blege farverne og vride gitrene ud af form.
• Hvis woofer-keglerne bliver støvede, kan du forsigtigt aftørre dem med en tør, blød kalligrafipensel eller en malerpensel. Brug ikke en fugtig klud.
• Berør ALDRIG tweeter-domen med hånden eller andre genstande.
