Produkttyp	Passiv bokhylla-högtalare
Varumärke	JBL
Modell	Arena 130
Mått (B x H x D)	200 x 300 x 250 mm
Vikt	3,2 kg
Strömförsörjning	Nätström (förstärkare krävs)
Maximal effekt	50 - 100 W RMS
Frekvensomfång	50 Hz - 20 kHz
Känslighet	86 dB (2,83 V/1 m)
Nominell impedans	8 ohm
Anslutning	Skruvterminaler
Användning	Inomhus
Underhåll och rengöring	Rengör med en mjuk, torr trasa. Undvik slipande rengöringsmedel.
Säkerhet	Utsätt inte för fukt eller extrema temperaturer.
Reservdelar och reparationsmöjligheter	Reservdelar finns hos auktoriserad JBL-service.
Allmän information	Bruksanvisning finns att ladda ner på notice-facile.com

Vanliga frågor - Arena 130 JBL

Hur ansluter jag JBL Arena 130-högtalaren till en förstärkare?

Använd högtalarkablar av god kvalitet. Anslut skruvterminalerna på högtalaren till förstärkarens utgångar med rätt polaritet (+/-). Se till att förstärkaren är avstängd under anslutningen.

Vilken förstärkareffekt rekommenderar du för Arena 130?

En effekt mellan 50 och 100 W RMS per kanal är idealisk för att fullt ut dra nytta av högtalarens prestanda utan risk för skador.

Är JBL Arena 130-högtalaren kompatibel med en subwoofer?

Ja, du kan lägga till en aktiv subwoofer. Anslut förförstärkarutgången på din förstärkare till subwoofern. Du kan också använda ett inbyggt lågpassfilter.

Hur rengör jag JBL Arena 130-högtalaren?

Använd en mjuk, torr trasa för att damma av ytan. Använd aldrig kemikalier eller lösningsmedel som kan skada finishen.

Kan jag placera högtalaren på en hylla eller i en bokhylla?

Ja, Arena 130 är designad för användning i bokhylla. Se till att lämna minst 10 cm utrymme bakom för god ventilation.

Vilken är den maximala ljudnivån för högtalaren?

Ljudnivån beror på förstärkaren och högtalarens känslighet (86 dB). Med 100 W kan du nå cirka 106 dB på 1 meters avstånd.

Hur undviker jag att skada högtalaren?

Överskrid inte den rekommenderade maximala effekten. Undvik att använda högtalaren under långvarig distorsion. Håll den borta från värmekällor och fukt.

Var hittar jag den fullständiga bruksanvisningen?

Bruksanvisningen finns gratis att ladda ner på notice-facile.com i PDF-format. Du kan också begära en översättning till ditt språk.

Har högtalaren garanti?

Ja, JBL ger en tillverkningsgaranti på 2 år (kontrollera villkoren i ditt land). Spara köpkvittot.

Vad gör jag om högtalaren inte ger något ljud?

Kontrollera anslutningarna till förstärkaren och se till att den är påslagen. Testa med en annan ljudkälla. Om problemet kvarstår, kontakta kundtjänst.

BRUKSANVISNING Arena 130 JBL

I över 68 år har teknikerna på JBL ^® varit delaktiga i allt inom musik- och filminspelning och -uppspelning, från liveframföranden till inspelningar som du spelar när du är i farten och hemma, i bilen eller på arbetsplatsen.

Vi är övertygade om att detta JBL-system kommer att ge dig allt utbyte du förväntar dig – och vi hoppas att även nästa gång du ska skaffa ljudutrustning kommer att välja JBL-produkter.

INKLUDERAT

Varje låda innehåller, beroende på modell, en eller två högtalare enligt nedan.

Arena 180
(1) Arena 180 högtalare (2) Arena 130 högtalare 170 högtalare

För bästa resultat ska högtalarna placeras 1,8-3 m (6-10 fot) från varandra. Vinklar du högtalarna mot lyssningsplatsen kan stereobilden förbättras. Högtalarna ger den mest exakta ljudåtergivningen när vinkeln mellan lyssnare och högtalare är mellan 40 och 60 grader.

Använd de medföljande mattspikarna för att ge stabilitet vid placering av Arena 180/170 på tjock eller kraftig matta. Mattspikarna kan skruvas i för hand i gummifötterna under högtalarna.

FÖRSIKTIGHET: Golvhögtalare har en hög tyngdpunkt och kan bli instabila och falla i händelse av jordbävning eller om de gungas, välts eller placeras fel. Överväg att fästa högtalarna i väggen bakom dem med hjälp av samma material som används för att hänga upp bokhyllor och annat på väggen. Du har ansvar för korrekt installation och korrekt val av utrustning.

Normalt ökas basen när högtalaren kommer närmare ett hörn eller en vägg.

För bästa resultat rekommenderar vi att högtalarna sätts minst 51 cm (20 tum) från sidoväggarna.

- Placera Arena 130/120 hyllhögtalare så att deras diskanter är ungefär i öronhöjd. Ta bort skyddstejpen och fäst de fyra gummifötterna i respektive höm under högtalaren.

VÄGGMONTERA ARENA 120

Arena 120 högtalare är designade för att monteras direkt på väggen. Varje högtalare har två urtag på baksidan för två 38 mm (1-1/2 tum) nr 10 träskruvar som fästs i väggen. Om det inte finns några väggfästen tillgängliga ska du installera en förankring som passar 38 mm (1-1/2 tum) nr 10 träskruv.

OBS! Du ansvarar för korrekt val och användning av utrustning för väggmontage (finns i verktygs- och utrustningsbutiker) så att högtalarna sitter korrekt och säkert.

1) Ta den medföljande väggmallen och märk platser på väggen för monteringsskruvarna.
2) Fäst två 38 mm (1-1/2 tum) nr 10 träskruvar i väggen på platserna markerade i steg 1. Lämna 1,6 mm (1/16 tum) mellan väggen och huvudet på skruven. Om det inte finns fäste ska du installera förankring.
3) Skydda väggen med de fyra gummidämparna (medföljer) på föreslagna platser.
4) Placera högtalaren på väggen genom att rätta in hålen på högtalarens baksida med skruvarna på väggen. När den placerats korrekt ska högtalaren glida ner något och därmed sitta säkert.

Arena 125C

Centerhögtalaren bör placeras direkt ovanför eller under TV:ns mitt. Högtalarens diskantenheter bör inte vara mer än 61 cm (2 fot) ovanför eller under främre vänster och höger högtalare.

•Ta bort skyddstejpen och fäst de fyra gummifötterna i respektive hörn under högtalaren.

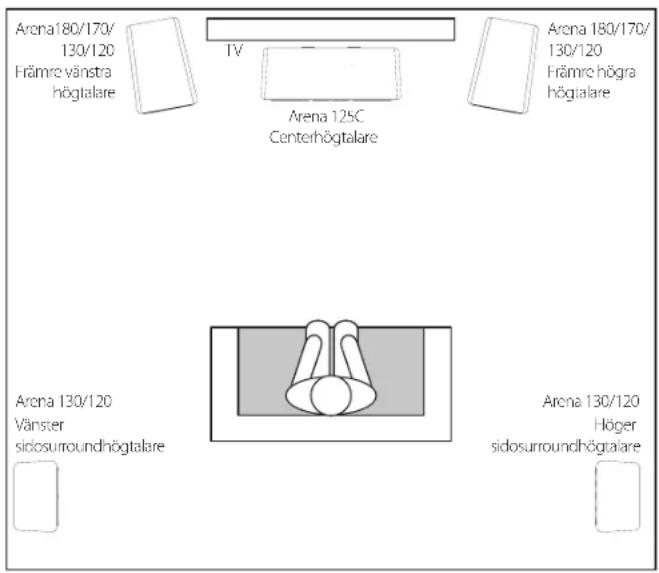

ARENA 130/120 - SURROUNDKANALER (5.1-KANALSYSTEM)

När du använder högtalarna som surroundhögtalare i ett 5.1-system, ska de placeras något bakom lyssningsplatsen riktade mot varandra. Helst ska de placeras 1,5-1,8 m (5-6 fot) högt. En alternativ placering är på väggen bakom riktade framåt. Surroundhögtalarna ska inte markas när de spelar. Experimentera med placeringen tills ett diffust, bakgrundsljud ljud kommer från främre vänster och höger högtalare samt från centerhögtalaren.

Om du använder Arena 130 bokhylla för väggmonterat surround ska du vara noga med att inte blockera öppningen på baksidan.

ARENA 130/120 - SURROUNDKANALER (7.1-KANALSYSTEM)

När du använder högtalarna som surroundhögtalare i ett 7.1-system ska sidohögtalarna placeras direkt bredvid lyssningsplatsen minst 1,5-1,8 m(5-6 fot) högt. Placera bakre surroundhögtalarna på väggen bakom lyssningsplatsen även de minst 1,5-1,8 m (5-6 fot) högt och 0,9-1,8 m (3-6 fot) ifrån varandra.

ANSLUTNINGAR

FÖRSIKTIGHET: Kontrollera att alla elektriska komponenter i systemet är avstängda (och helst bortkopplade från ström) innan du gör några anslutningar.

Högtalare och förstärkare har motsvarande positiva och negativa (+" och "-") kontakter. Alla högtalare i Arena-serien har kontakter som är märkta +"" och "-" på kontakten. Dessutom är "+" -kontakterna rödmärkta medan "-" -kontakterna är svarta.

För att säkerställa rätt polaritet ska respektive "+" på förstärkaren anslutas till röd "+" på högtalaren. Anslut "-" -kontakterna på samma sätt men till svart "-". Förväxla inte polariteten ("+" mot "-" ) när du ansluter. Gör du det blir stereobilden otydlig och basen sämre.

VIKTIGT: Se till att de skalade (+) - och (−)-kablarna eller kontakterna inte vidrör varandra eller den andra anslutningen. Kontakt mellan kablarna kan orsaka kortslutning som kan skada recievern eller förstärkaren.

ENKEL ENKABELSANSLUTNING

Anslut förstärkaren till respektive högtalare enligt bilden nedan.

SKÖTA OM HÖGTALARNA

• Placera inga andra föremål ovanpå högtalaren.
• Torka av högtalaren med en ren, torr trasa för att få bort damm. Fuktiga trasor kan matta högtalarens yta. Använd inte lösningsmedel som bensen, thinner eller alkohol på högtalarlädan.
• Spraya inte kemikalier nära lädan.
• För att ta bort damm från högtalarens front ska du använda dammsugare med låg sugkraft.
• Tvätta inte fronten med vatten eftersom den kan blekas eller bli ojämn.
• Om högtalarkonerna blir dammiga kan du försiktigt torka av dem med en mjuk pensel. Använd inte fuktig trasa.
• VIDRÖR ALDRIG diskantenheten på något sätt eller med något.

HARMAN

Funktioner, specifikationer och utseende kan komma att ändras utan meddelande.

www.jbl.com
