Produkttype	Passiv bokhyllehøyttaler
Merke	JBL
Modell	Arena 130
Dimensjoner (B x H x D)	200 x 300 x 250 mm
Vekt	3,2 kg
Strømforsyning	Nettstrøm (forsterker kreves)
Tillatt effekt	50 - 100 W RMS
Frekvensrespons	50 Hz - 20 kHz
Følsomhet	86 dB (2,83 V/1 m)
Nominell impedans	8 ohm
Tilkoblinger	Skruekontakter
Bruk	Innendørs
Vedlikehold og rengjøring	Rengjør med en myk, tørr klut. Unngå slipende produkter.
Sikkerhet	Må ikke utsettes for fuktighet eller ekstreme temperaturer.
Reservedeler og reparerbarhet	Reservedeler tilgjengelig fra JBLs autoriserte kundeservice.
Generell informasjon	Bruksanvisning tilgjengelig for nedlasting på notice-facile.com

Ofte stilte spørsmål - Arena 130 JBL

Hvordan kobler jeg JBL Arena 130-høyttaleren til en forsterker?

Bruk kvalitets høyttalerkabler. Koble høyttalerens skruekontakter til forsterkerens utganger, og pass på polariteten (+/-). Sørg for at forsterkeren er slått av under tilkoblingen.

Hvilken forsterkereffekt anbefaler du for Arena 130?

En effekt på mellom 50 og 100 W RMS per kanal er ideell for å nyte ytelsen uten risiko for skade.

Er JBL Arena 130 kompatibel med en subwoofer?

Ja, du kan legge til en aktiv subwoofer. Koble forsterkerens forforsterkerutgang til subwooferen. Du kan også bruke et innebygget lavpassfilter.

Hvordan rengjør jeg JBL Arena 130?

Bruk en myk, tørr klut for å støvtørke overflaten. Bruk aldri kjemikalier eller løsemidler som kan skade finishen.

Kan jeg plassere høyttaleren i en hylle eller bokhylle?

Ja, Arena 130 er designet for bokhyllebruk. Sørg for minst 10 cm luft bak for god ventilasjon.

Hva er maksimal lydstyrke for høyttaleren?

Lydstyrken avhenger av forsterkeren og høyttalerens følsomhet (86 dB). Med 100 W kan du oppnå omtrent 106 dB på 1 meters avstand.

Hvordan unngår jeg å skade høyttaleren?

Ikke overskrid anbefalt maks effekt. Unngå langvarig distorsjon. Hold høyttaleren unna varmekilder og fuktighet.

Hvor finner jeg hele bruksanvisningen?

Bruksanvisningen er gratis tilgjengelig for nedlasting på notice-facile.com i PDF-format. Du kan også be om oversettelse til ditt språk.

Har høyttaleren garanti?

Ja, JBL gir 2 års produsentgaranti (sjekk vilkårene i ditt land). Oppbevar kjøpskvitteringen.

Hva gjør jeg hvis høyttaleren ikke gir lyd?

Kontroller tilkoblingene til forsterkeren og sørg for at den er påslått. Test med en annen lydkilde. Hvis problemet vedvarer, kontakt kundeservice.

BRUKSANVISNING Arena 130 JBL

I mer enn 68 år, har ingeniørene i JBL* vært med på alle aspekter ved opptak og avspilling av musikk og film, fra live-opptredener til låtene du spiller på farten og i hjemmet, bilen eller på kontoret.

Vi er sikre på at JBL-systemet du har valgt vil gi all gleden du forventer - og at når du tenker på å kjøpe mer lydutstyr, vil du igjen velge produkter fra JBL.

MEDF∅LGENDE DELER

Hver boks inneholder en eller to høyttalere, avhengig av modell, som vist nedenfor.

Arena 180
(1) Arena 180-høyttaler (2) Arena 130-høyttalene 170-høyttaler

Arena 120
(2) Arena 120-høyttalere

Arena 125C
(1) Arena 125C-høyttaler

Gummiføtter
Arena 125C = 4
Arena 130/120 = 8

Teppepigger
(Arena 180/170)

PLASSERING

ARENA 180/170/130/120 - VENSTRE OG H∅YRE KANALER

For best resultat, plasser høyttalerne 1,8m - 3m fra hverandre. Å vinkle høyttalerne mot lytteposisjonen kan forbedre stereolydbildet. Høyttalerne vil skape det mest nøyaktige stereolydbildet når vinkelen mellom lytteren og høyttalerne er mellom 40 og 60 grader.

Hvis du plasserer dine Arena 180/170-høyttalere på et tykt teppe eller annet mykt underlag, kan du bruke de medfølgende teppepiggene. Teppepiggene kan manuelt skrus inn i hver gummifot i bunnen av høyttaleren.

ADVARSEL: Gulv(tårn)høyttalerne har et høyt tyngdepunkt og kan bli ustabile og velte under jordskjelv eller hvis de blir rystet eller feilplassert. Vurder å forankre disse høyttalerne til veggen bak dem ved hjelp av vanlige prosedyrer og elementer for festing av bokhyller og veggelementer. Du er ansvarlig for riktig installasjon og riktig valg av maskinvare.

Vanligvis vil bassvolumet øke etter hvert som høyttaleren flyttes nærmere en vegg eller et hjørne.

For best ytelse, anbefaler vi at du plasserer høyttalerne minst 50cm vekk fra sideveggene.

- Plasser Arena 130/120-hyllehøyttalerne slik at deres diskanthøyttalere er omtrent i ørehøyde. Skrell av den selvklebende baksiden og fest 4 gummiføtter til hjørnene i bunnen av hver høyttaler.

VEGGMONTERING AV ARENA 120

Vi har utformet Arena 120-høyttalere for direktemontering på vegg. Hver høyttaler har to nøkkelhull på baksiden og krever to treskruer med størrelse 1-1/2" (38mm), #10, festet til en veggtapp. Dersom en veggtapp er utilgjengelig, installér et anker som passer til en skrue med størrelse 1-1/2", #10.

MERK: Du er ansvarlig for riktig valg og bruk av montering-sutstyr (tilgjengelig i jernvareforretninger) som vil sikre en korrekt og trygg vegg-montering av høyttalerne.

1) Bruk den medfølgende veggmalen, marker posisjoner på veggen der du ønsker å plassere festeskruene.
2) Fest to 1-1/2" (38mm), #10 treskruer til veggen ved å bruke merkene fra trinn 1 som din guide. La det være ca. 1/16"(1,5mm) mellom veggen og skruehodet. Hvis en veggtapp ikke er tilgjengelig kan du bruke et passende vegganker.
3) For å beskytte veggen, fest 4 gummiputer (inkludert) på de foreslåtte stedene.
4) Plasser høyttaleren på veggen ved å justere nøkkelhullene på baksiden av høyttaleren til skruehodene på veggen.

Når plasseringen er riktig, bør høyttaleren skli litt ned og bli sikker.

ARENA 125C

Du bør plassere senterhøyttaleren rett over eller under midten av TV-skjermen. Diskanthøyttaleren bør ikke være mer enn ca. 60cm over eller under diskanten i venstre og høyre fronthøyttaler.

• Skrell av den selvklebende baksiden og fest fire gummiføtter til hjørnene på bunnen av senterkanalhøyttaleren.

ARENA 130/120 - SURROUNDKANALER (5.1-KANALS SYSTEM)

Når du bruker disse høyttalerne i et 5.1-kanals surroundsystem, så plasser de litt bak lytteposisjonen, vendt mot hverandre. Ideelt sett bør de være 1,5m - 1,8m over gulvet. En alternativ plassering er på en vegg bak lytteposisjonen, vendt fremover. Surroundhøyttalerne bør ikke tiltrekke seg oppmerksomhet mens de spiller. Eksperimenter med plasseringen deres til du hører en diffus, ambient lyd som følger lydene du hører fra venstre front-, høyre front- og senterhøyttalerne.

Hvis du bruker Arena 130-bokhyllen som en veggmontert surround-løsning, vær sikker på å ikke blokkere åpningen bak.

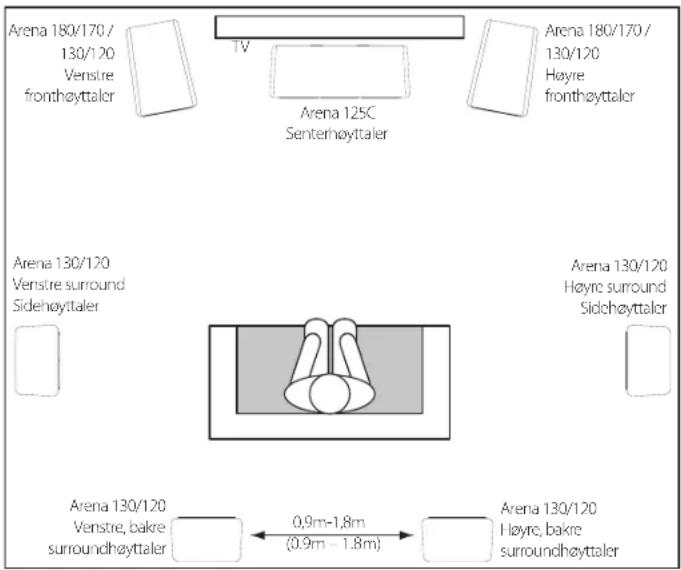

ARENA 130/120 - SURROUNDKANALER (7.1-KANALS SYSTEM)

Når du bruker disse høyttalerne i et 7.1-kanals surroundsystem, så plasser surround-sidehøyttalerne direkte ved siden av lytteposisjonen, minst 1,5 m - 1,8 m over gulvet. Plasser de bakre surround-høyttalerne på veggen bak lytteposisjon, også minst 1,5 m - 1,8 m over gulvet og 0,9m - 1,8m fra hverandre.

TILKOBLINGER

ADVARSEL: Sørg for at alle systemets elektriske komponenter er slått AV (og helst koblet fra sine stikkontakter) før du kobler til noe.

Høyttalere og forsterkere har tilsvarende positive og negative ("+ " og "-" koblingsterminaler. Alle høyttalere i Arena-serien har koblingsterminaler som er markert med "+" og "-" på terminalstedene. I tillegg har "+" -terminaler røde markeringer, mens "-" -terminaler har sorte markeringer.

For å sikre riktig polaritet, koble hver "+" -terminal på baksiden av forsterkeren eller receiveren til den respektive "+" (røde) terminal på hver høyttaler. Forbinde "-" -terminaler på en tilsvarende måte. Ikke reversér polariteter (dvs. "+" til "-" eller "-" til "+" når du kobler til. Dette vil føre til dårlig stereobilde og redusert bassytelse.

Koble forsterkeren til hver høyttaler som vist i illustrasjonen nedenfor.

IVARETAKING AV H∅YTTALERNE

• Ikke plasser gjenstander på toppen av høyttaleren.
• Tørk av kabinettet med en ren, tørr klut for å fjerne støv. Fuktige kluter kan gjøre kabinettoverflaten matt. Ikke bruk flyktige væsker eller løsemidler som benzen, malingsfjerner eller alkohol på kabinettet.
• Ikke spray kjemikalier nær kabinettet.
• For å fjerne støv fra gittertekstilen, bruk en støvsuger satt på "lav" styrke.
• Ikke vask gitrene i vann, da det kan falme fargen eller gjøre dem ujevne.
• Hvis woofer-kjeglene blir støvete, kan du feie dem forsiktig med en myk, tørr kalligrafibørste eller pensel. Ikke bruk en fuktig klut.
• ALDRI berør diskantkuppelen eller sett noe imot den.

HARMAN

Funksjoner, spesifikasjoner og utseende kan endres uten forvarsel.
