Arena 180 - Høyttaler JBL - Gratis bruksanvisning og manual

Produkttype	Høyttaler (passiv høyttaler)
Merke	JBL
Modell	Arena 180
Mål (B x H x D)	180 x 110 x 100 mm
Vekt	1,2 kg
Impedans	8 ohm
Tillatt effekt (RMS)	50 W
Frekvensrespons	80 Hz - 20 kHz
Følsomhet	87 dB
Høyttalertype	2-veis, passiv
Tilkobling	Skruterminal
Kabinettmateriale	MDF eller plast (avhengig av versjon)
Overflate	Matt sort
Bruk	Innendørs
Vedlikehold	Rengjøres med en myk, tørr klut
Sikkerhet	Må ikke utsettes for vann eller fuktighet
Reservedeler og reparerbarhet	Bytte av høyttalere mulig av fagperson
Generell informasjon	Bruksanvisning tilgjengelig på nettet

Ofte stilte spørsmål - Arena 180 JBL

Hvilken anbefalt forsterkereffekt for JBL Arena 180?

Det anbefales å bruke en forsterker som leverer mellom 20 og 100 W ved 8 ohm for optimal ytelse.

Kan jeg bruke JBL Arena 180 som surroundhøyttaler?

Ja, denne kompakte høyttaleren er perfegnet som surroundhøyttaler i et hjemmekinoanlegg.

Hvordan kobler jeg JBL Arena 180 til forsterkeren min?

Bruk en egnet høyttalerkabel og koble den til skruterminalene på baksiden av høyttaleren. Følg polariteten (+/-).

Hva er frekvensresponsen til JBL Arena 180?

Frekvensresponsen strekker seg fra 80 Hz til 20 kHz. For bass anbefales det å legge til en subwoofer.

Hvordan vedlikeholder jeg JBL Arena 180?

Støv av regelmessig med en myk, tørr klut. Unngå kjemikalier og direkte sollys.

Kan jeg plassere JBL Arena 180 på en hylle?

Ja, den kompakte størrelsen gjør at den kan plasseres på en hylle eller en dedikert stativ. Sørg for at den er stabil.

Er JBL Arena 180 magnetisk skjermet?

Nei, den er ikke spesielt skjermet. Unngå å plassere den nær CRT-skjermer eller magnetiske lagringsmedier.

Hva er impedansen til JBL Arena 180?

Nominell impedans er 8 ohm, kompatibel med de fleste forsterkere.

Er JBL Arena 180 kompatibel med en 4 ohm forsterker?

Ja, men pass på å ikke overskride høyttalerens tillatte effekt (50 W RMS) for å unngå skade.

Hvor finner jeg bruksanvisningen for JBL Arena 180?

Bruksanvisningen er tilgjengelig gratis på nettet på notice-facile.com i PDF-format.

BRUKSANVISNING Arena 180 JBL

I mer enn 68 år, har ingeniørene i JBL® vært med på alle aspekter ved opptak og avspilling av musikk og film, fra live-opptredener til låtene du spiller på farten og i hjemmet, bilen eller på kontoret.

Vi er sikre på at JBL-systemet du har valgt vil gi all gleden du forventer - og at når du tenker på å kjøpe mer lydutstyr, vil du igjen velge produkter fra JBL.

MEDF∅LGENDE DELER

Hver boks inneholder en eller to høyttalere, avhengig av modell, som vist nedenfor.

Arena 180
(1) Arena 180-høyttaler (2) Arena 130-høyttaler 170-høyttaler

Arena 120
(2) Arena 120-høyttalere

Arena 125C
(1) Arena 125C-høyttaler

Gummiføtter
Arena 125C = 4
Arena 130/120 = 8

Teppepigger
(Arena 180/170)

PLASSERING

ARENA 180/170/130/120 - VENSTRE OG H∅YRE KANALER

For best resultat, plasser høyttalerne 1,8m - 3m fra hverandre. Å vinkle høyttalerne mot lytteposisjonen kan forbedre stereolydbildet. Høyttalerne vil skape det mest nøyaktige stereolydbildet når vinkelen mellom lytteren og høyttalerne er mellom 40 og 60 grader.

Hvis du plasserer dine Arena 180/170-høyttalere på et tykt teppe eller annet mykt underlag, kan du bruke de medfølgende teppepiggene. Teppepiggene kan manuelt skrus inn i hver gummifot i bunnen av høyttaleren.

ADVARSEL: Gulv(tärn)høyttalerne har et høyt tyngdepunkt og kan bli ustabile og velte under jordskjelv eller hvis de blir rystet eller feilplassert. Vurder å forankre disse høyttalerne til veggen bak dem ved hjelp av vanlige prosedyrer og elementer for festing av bokhyller og veggelementer. Du er ansvarlig for riktig installasjon og riktig valg av maskinvare.

Vanligvis vil bassvolumet øke etter hvert som høyttaleren flyttes nærmere en vegg eller et hjørne.

For best ytelse, anbefaler vi at du plasserer høyttalerne minst 50cm vekk fra sideveggene.

- Plasser Arena 130/120-hyllehøyttalerne slik at deres diskanthøyttalere er omtrent i ørehøyde. Skrell av den selvklebende baksiden og fest 4 gummiføtter til hjørnene i bunnen av hver høyttaler.

VEGGMONTERING AV ARENA 120

Vi har utformet Arena 120-høyttalere for direktemontering på vegg. Hver høyttaler har to nøkkelhull på baksiden og krever to treskruer med størrelse 1-1/2" (38mm), #10, festet til en veggtapp. Dersom en veggtapp er utilgjengelig, installér et anker som passer til en skrue med størrelse 1-1/2", #10.

MERK: Du er ansvarlig for riktig valg og bruk av montering-sutstyr (tilgjengelig i jernvareforretninger) som vil sikre en korrekt og trygg vegg-montering av høyttalerne.

1) Bruk den medfølgende veggmalen, marker posisjoner på veggen der du ønsker å plassere festeskruene.
2) Fest to 1-1/2" (38mm), #10 treskruer til veggen ved å bruke merkene fra trinn 1 som din guide. La det være ca. 1/16"(1,5mm) mellom veggen og skruehodet. Hvis en veggtapp ikke er tilgjengelig kan du bruke et passende vegganker.
3) For å beskytte veggen, fest 4 gummiputer (inkludert) på de foreslåtte stedene.
4) Plasser høyttaleren på veggen ved å justere nøkkelhullene på baksiden av høyttaleren til skruehodene på veggen.

Når plasseringen er riktig, bør høyttaleren skli litt ned og bli sikker.

ARENA 125C

Du bør plassere senterhøyttaleren rett over eller under midten av TV-skjermen. Diskanthøyttaleren bør ikke være mer enn ca. 60cm over eller under diskanten i venstre og høyre fronthøyttaler.

• Skrell av den selvklebende baksiden og fest fire gummiføtter til hjørnene på bunnen av senterkanalhøyttaleren.

ARENA 130/120 - SURROUNDKANALER (5.1-KANALS SYSTEM)

Når du bruker disse høyttalerne i et 5.1-kanals surroundsystem, så plasser de litt bak lytteposisjonen, vendt mot hverandre. Ideelt sett bør de være 1,5m - 1,8m over gulvet. En alternativ plassering er på en vegg bak lytteposisjonen, vendt fremover. Surroundhøyttalerne bør ikke tiltrekke seg oppmerksomhet mens de spiller. Eksperimenter med plasseringen deres til du hører en diffus, ambient lyd som følger lydene du hører fra venstre front-, høyre front- og senterhøyttalerne.

Hvis du bruker Arena 130-bokhyllen som en veggmontert surround-løsning, vær sikker på å ikke blokkere åpningen bak.

ARENA 130/120 - SURROUNDKANALER (7.1-KANALS SYSTEM)

Når du bruker disse høyttalerne i et 7.1-kanals surroundsystem, så plasser surround-sidehøyttalerne direkte ved siden av lytteposisjonen, minst 1,5 m - 1,8 m over gulvet. Plasser de bakre surround-høyttalerne på vegggen bak lytteposisjon, også minst 1,5 m - 1,8 m over gulvet og 0,9m - 1,8m fra hverandre.

TILKOBLINGER

ADVARSEL: Sørg for at alle systemets elektriske komponenter er slått AV (og helst koblet fra sine stikkontakter) før du kobler til noe.

Høyttalere og forsterkere har tilsvarende positive og negative "+" og "-" koblingsterminaler. Alle høyttalere i Arena-serien har koblingsterminaler som er markert med "+" og "-" på terminalstedene. I tillegg har "+" -terminaler røde markeringer, mens "-" -terminaler har sorte markeringer.

For å sikre riktig polaritet, koble hver "+" -terminal på baksiden av forsterkeren eller receiveren til den respektive "+" (røde) terminal på hver høyttaler. Forbinde "-" -terminaler på en tilsvarende måte. Ikke reversér polariteter (dvs. "+" til "-" eller "-" til "+" når du kobler til. Dette vil føre til dårlig stereobilde og redusert bassytelse.

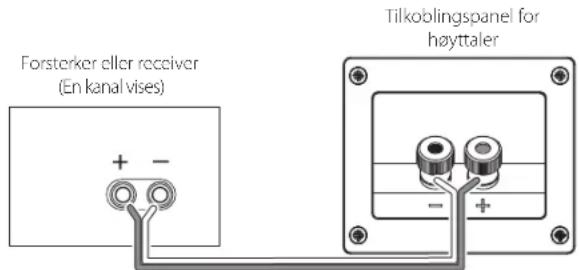

Koble forsterkeren til hver høyttaler som vist i illustrasjonen nedenfor.

IVARETAKING AV H∅YTTALERNE

• Ikke plasser gjenstander på toppen av høyttaleren.
• Tørk av kabinettet med en ren, tørr klut for å fjerne støv. Fuktige kluter kan gjøre kabinettoverflaten matt. Ikke bruk flyktige væsker eller løsemidler som benzen, malingsfjerner eller alkohol på kabinettet.
• Ikke spray kjemikalier nær kabinettet.
• For å fjerne støv fra gittertekstilen, bruk en støvsuger satt på "lav" styrke.
• Ikke vask gitrene i vann, da det kan falme fargen eller gjøre dem ujevne.
• Hvis woofer-kjeglene blir støvete, kan du feie dem forsiktig med en myk, tørr kalligrafibørste eller pensel. Ikke bruk en fuktig klut.
• ALDRI berør diskantkuppelen eller sett noe imot den.

HARMAN

Funksjoner, spesifikasjoner og utseende kan endres uten forvarsel.

www.jbl.com

by HARMAN
