Type de produit	Haut-parleur (enceinte passive)
Marque	JBL
Modèle	Arena 180
Dimensions (L x H x P)	180 x 110 x 100 mm
Poids	1,2 kg
Impédance	8 ohms
Puissance admissible (RMS)	50 W
Réponse en fréquence	80 Hz - 20 kHz
Sensibilité	87 dB
Type d'enceinte	2 voies, passive
Connectique	Bornier à vis
Matériau du boîtier	MDF ou plastique (selon version)
Finition	Noir mat
Utilisation	Intérieur
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas exposer à l'eau ou à l'humidité
Pièces détachées et réparabilité	Remplacement des haut-parleurs possible par un professionnel
Informations générales	Notice d'utilisation disponible en ligne

FOIRE AUX QUESTIONS - Arena 180 JBL

Quelle est la puissance recommandée de l'amplificateur pour le JBL Arena 180 ?

Il est recommandé d'utiliser un amplificateur délivrant entre 20 et 100 W sous 8 ohms pour des performances optimales.

Puis-je utiliser le JBL Arena 180 comme enceinte surround ?

Oui, cette enceinte compacte convient parfaitement comme enceinte surround dans un système home-cinéma.

Comment connecter le JBL Arena 180 à mon amplificateur ?

Utilisez un câble d'enceinte adapté et connectez-le aux borniers à vis situés à l'arrière de l'enceinte. Respectez la polarité (+/-).

Quelle est la fréquence de coupure du JBL Arena 180 ?

La réponse en fréquence s'étend de 80 Hz à 20 kHz. Pour les graves, il est conseillé d'ajouter un caisson de basses.

Comment entretenir le JBL Arena 180 ?

Dépoussiérez régulièrement avec un chiffon doux et sec. Évitez les produits chimiques et l'exposition directe au soleil.

Puis-je placer le JBL Arena 180 sur une étagère ?

Oui, sa taille compacte permet une installation sur étagère ou sur un support dédié. Assurez-vous qu'il est stable.

Le JBL Arena 180 est-il magnétiquement blindé ?

Non, il n'est pas spécifiquement blindé. Évitez de le placer à proximité d'écrans CRT ou de supports magnétiques.

Quelle est l'impédance du JBL Arena 180 ?

L'impédance nominale est de 8 ohms, compatible avec la plupart des amplificateurs.

Le JBL Arena 180 est-il compatible avec un amplificateur de 4 ohms ?

Oui, mais veillez à ne pas dépasser la puissance admissible de l'enceinte (50 W RMS) pour éviter tout dommage.

Où puis-je trouver la notice du JBL Arena 180 ?

La notice est disponible gratuitement en ligne sur le site notice-facile.com en format PDF.

MODE D'EMPLOI Arena 180 JBL

Depuis plus de 68 ans, les ingénieurs de JBL ^® se consacrent à tous les aspects de l'enregistrement et de la reproduction de la musique et des films, des performances scéniques aux enregistrements que vous écoutez en déplacement, chez vous, dans votre voiture ou au bureau.

Nous sommes convaincus que le système JBL que vous avez choisi vous apportera chaque note de plaisir que vous attendez - et que lorsque vous penserez à acheter un autre équipement audio, vous choisirez à nouveau un produit JBL.

ÉLÉMENTS INCLUS

Chaque boîte contient une ou deux enceintes, selon le modèle, comme indiqué ci-dessous.

Arena 180
(1) Enceinte Arena 180 (2) Enceintes Arena(1)Enceinte Arena 170

Pointes pour tapis
(Arena 180/170)

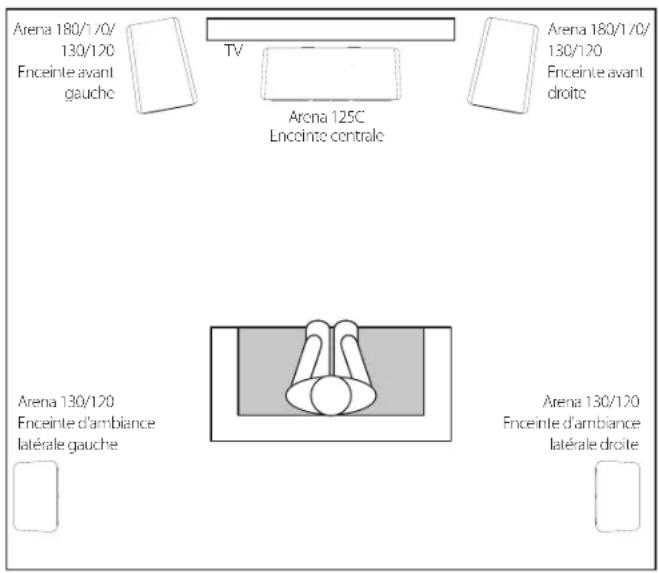

PLACEMENT

ARENA 180/170/130/120 - CANAUX GAUCHES ET DROITS

Pour obtenir les meilleurs résultats, espacez les enceintes de 1,8 m - 3 m (6 - 10 pieds). L'inclinaison des enceintes vers la position d'écoute peut améliorer l'image stéréo. Les enceintes produisent la scène stéréo la plus précise quand l'angle formé par l'auditeur et les enceintes est de 40 à 60 degrés.

Utilisez les pointes pour tapis incluses pour la stabilité si vous placez vos enceintes Arena 180/170 sur un tapis épais ou une moquette longue. Les pointes pour tapis peuvent être vissées manuellement dans chaque pied en caoutchouc à la base de l'enceinte.

ATTENTION : les enceintes colonnes (tour) ont un centre de gravité haut, peuvent devenir instables et basculer en cas de tremblements de terre ou si elles sont balancées, inclinées ou positionnées incorrectement. Envisagez d'ancrer ces enceintes au mur qui se trouve derrière elles, en utilisant les procédures et le matériel servant habituellement à maintenir les bibliothèques ou les meubles muraux. Vous êtes responsables de l'installation convenable et de la bonne sélection du matériel.

En général, les graves sont amplifiés si l'enceinte est rapprochée d'un mur ou d'un coin.

Pour obtenir les meilleures performances, nous recommandons de placer les enceintes à au moins 51 cm (20 pouces) d'une paroi latérale.

- Positionnez les enceintes bibliothèque Arena 130/120 de sorte que leurs haut-parleurs aigus soient approximativement au niveau de l'oreille. Détachez le support adhésif et appliquez 4 pieds en caoutchouc dans les coins du dessous de chaque enceinte.

MONTAGE MURAL DE L'ARENA 120

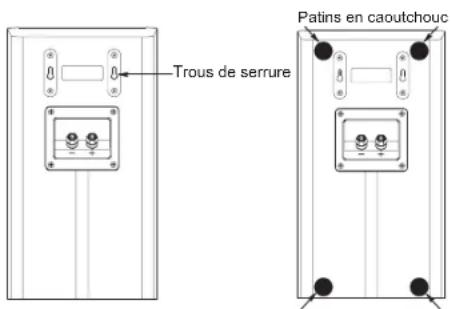

Nous avons conçu les enceintes Arena 120 pour un montage mural direct. Chaque enceinte comprend deux trous de serrures au dos, vous aurez besoin de deux vis à bois n° 10 de 38 mm (1-1/2") à visser dans un montant mural. En l'absence de montant mural, installez un ancrage adéquat pour une vis n° 10 de 38 mm (1-1/2").

REMARQUE : vous êtes responsable de la sélection correcte et de l'utilisation de fixations (disponibles dans les quincailleries) qui assureront une fixation murale appropriée et sûre des enceintes.

1) En vous basant sur le gabarit mural joint, marquez sur le mur les positions où vous voulez placer les vis de fixation.
2) Vissez dans le mur deux vis à bois n° 10 de 38 mm (1-1/2") en vous guidant sur les marques de l'étape 1. Laissez un espace de 1,59 mm (1/16") entre le mur et la tête de la vis. En l'absence de montant mural, utilisez un ancrage approprié.
3) Pour protéger le mur, fixez 4 patins de caoutchouc (inclus) aux emplacements suggérés.
4) Accrochez l'enceinte au mur en alignant les trous de serrures au dos de l'enceinte sur les têtes de vis du mur. Si elle est positionnée correctement, l'enceinte doit descendre légèrement en glissant et se bloquer.

ARENA 125C

Vous devez placer l'enceinte centrale directement au-dessus ou en dessous du centre de votre téléviseur. Le haut parleur aigu de l'enceinte ne doit pas être à plus de 61cm (2 pieds) au-dessus ou en dessous des haut-parleurs aigus des enceintes avant gauches et droites.

•Détachez le support adhésif et appliquez 4 pieds en caoutchouc dans les coins du dessous de l'enceinte du canal central.

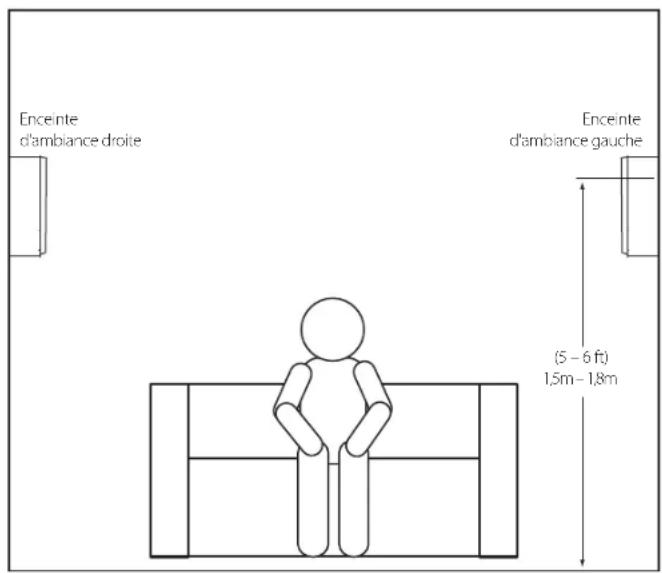

ARENA 130/120 - CANAUX D'AMBIANCE - SYSTÈME 5.1 CANAUX

Si ces enceintes sont utilisées en tant qu'enceintes d'ambiance d'un système 5.1 canaux, placez-les légèrement derrière la position d'écoute, face à face. Dans l'idéal, elles doivent être 1,5 m à 1,8 m (5 - 6 pieds) au-dessus du sol. Elles peuvent aussi être sur un mur derrière la position d'écoute, orientées vers l'avant. Les enceintes d'ambiance ne doivent pas se distinguer spécifiquement pendant l'écoute. Essayez plusieurs positions jusqu'à ce que vous entendiez un son diffus et ambiant accompagnant les sons que vous entendez des enceintes avant gauche, avant droite et centrale.

Si vous utilisez l'Arena 130 bibliothèque comme solution d'ambiance surround murale, veillez à ne pas bloquer l'ouverture de l'évent arrière.

ARENA 130/120 - CANAUX D'AMBIANCE - SYSTÈME 7.1 CANAUX

Si vous utilisez ces enceintes comme enceintes d'ambiance d'un système 7.1 canaux, placez les enceintes d'ambiance latérales directement sur les côtés de la position d'écoute, au moins 1,5 m à 1,8 m (5 - 6 pieds) au-dessus du sol. Placez les enceintes d'ambiance arrière sur le mur derrière la position d'écoute, elles aussi au moins à 1,5 m - 1,8 m (5-6 pieds) au-dessus du sol et espacées de 0,9 m à 1,8 m (3 - 6 pieds).

CONNEXIONS

ATTENTION : veillez à ce que tous les appareils électriques du système soient éteints (et de préférence débranchés de leurs prises secteurs) avant de faire des branchements.

Les enceintes et les amplificateurs ont des bornes de liaison positives et négatives (+ et -) correspondantes. Toutes les enceintes de la série Arena ont des bornes de liaison marquées + et - sur leur embase. En outre, les bornes + ont des repères rouges et les bornes - ont des repères noirs.

Pour que la polarité soit correcte, connectez chaque borne + au dos de l'amplificateur ou du récepteur à la borne + (rouge) respective de chaque enceinte. Connectez les bornes - de la même façon. N'inversez pas les polarités (c.-à-d., + sur - ou - sur +) pendant le branchement. Ceci produirait une image stéréo dégradée et réduirait les performances des graves.

IMPORTANT : veillez à ce que les fils et les connecteurs (+) et (-) ne se touchent pas. Un contact des fils peut créer un court-circuit et endommager votre récepteur ou amplificateur.

CONNEXION DE BASE À UN SEUL CÂBLE

Branchez l'amplificateur à chaque enceinte suivant les indications de l'illustration ci-dessous.

ENTRETIEN DE VOS ENCEINTES

• Ne rien poser sur l'enceinte.
• Essuyer l'enceinte avec un chiffon propre et sec pour retirer la poussière. Un chiffon humide peut ternir la finition de l'enceinte. Ne pas utiliser de liquides volatils tels que du benzène, du diluant pour peinture ou de l'alcool sur l'enceinte.
• Ne pas pulvériser de produits chimiques près de l'enceinte.
• Pour retirer la poussière du tissu de la grille, utiliser un aspirateur réglé sur une aspiration faible.
• Ne pas laver les grilles dans l'eau, cela pourrait les décolorer ou les dépareiller.
• Si les surfaces des cônes des haut-parleurs de graves et de médiums deviennent poussiéreuses, vous pouvez les brosser avec précaution avec un pinceau de calligraphie ou de peinture doux et sec. Ne pas utiliser de chiffon humide.
• NE JAMAIS toucher le dôme du haut-parleur d'aigus et ne rien mettre contre lui.

HARMAN

© 2014 Harman International Industries, Incorporated. Tous droits réservés.

Les caractéristiques, les spécifications et l'aspect sont susceptibles d'être modifiés sans préavis.

www.jbl.com
