Arena 180 - Altoparlante JBL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Altoparlante (cassa passiva)
Marca	JBL
Modello	Arena 180
Dimensioni (L x A x P)	180 x 110 x 100 mm
Peso	1,2 kg
Impedenza	8 ohm
Potenza nominale (RMS)	50 W
Risposta in frequenza	80 Hz - 20 kHz
Sensibilità	87 dB
Tipo di cassa	2 vie, passiva
Connettori	Morsetti a vite
Materiale del cabinet	MDF o plastica (a seconda della versione)
Finitura	Nero opaco
Utilizzo	Interno
Manutenzione	Pulire con un panno morbido e asciutto
Sicurezza	Non esporre all'acqua o all'umidità
Ricambi e riparabilità	Sostituzione degli altoparlanti possibile da un professionista
Informazioni generali	Manuale d'uso disponibile online

Domande frequenti - Arena 180 JBL

Qual è la potenza consigliata dell'amplificatore per il JBL Arena 180?

Si consiglia di utilizzare un amplificatore che eroghi tra 20 e 100 W su 8 ohm per prestazioni ottimali.

Posso utilizzare il JBL Arena 180 come cassa surround?

Sì, questa cassa compatta è perfetta come cassa surround in un sistema home theater.

Come collegare il JBL Arena 180 al mio amplificatore?

Utilizzare un cavo per casse adatto e collegarlo ai morsetti a vite situati sul retro della cassa. Rispettare la polarità (+/-).

Qual è la frequenza di taglio del JBL Arena 180?

La risposta in frequenza va da 80 Hz a 20 kHz. Per i bassi, si consiglia di aggiungere un subwoofer.

Come effettuare la manutenzione del JBL Arena 180?

Spolverare regolarmente con un panno morbido e asciutto. Evitare prodotti chimici e l'esposizione diretta al sole.

Posso posizionare il JBL Arena 180 su uno scaffale?

Sì, le sue dimensioni compatte consentono l'installazione su scaffale o su supporto dedicato. Assicurarsi che sia stabile.

Il JBL Arena 180 è schermato magneticamente?

No, non è specificamente schermato. Evitare di posizionarlo vicino a schermi CRT o supporti magnetici.

Qual è l'impedenza del JBL Arena 180?

L'impedenza nominale è di 8 ohm, compatibile con la maggior parte degli amplificatori.

Il JBL Arena 180 è compatibile con un amplificatore da 4 ohm?

Sì, ma assicurarsi di non superare la potenza nominale della cassa (50 W RMS) per evitare danni.

Dove posso trovare il manuale del JBL Arena 180?

Il manuale è disponibile gratuitamente online sul sito notice-facile.com in formato PDF.

MANUALE UTENTE Arena 180 JBL

Per oltre 68 anni, i tecnici di JBL ^® si sono occupati di qualsiasi aspetto della musica e della registrazione e riproduzione di filmati, dagli spettacoli dal vivo alle registrazioni quando si è in movimento e a casa, in auto o in ufficio.

Siamo convinti che il sistema JBL scelto offrirà tutto il divertimento atteso e che al momento di acquistare altre apparecchiature audio, sceglicerete di nuovo i prodotti JBL.

ARTICOLI INCLUSI

Ogni confezione contiene uno o due diffusori, a seconda del modello, come indicato di seguito.

Arena 180
(1) Diffusore Arena 180 (2) Diffusori Arela D#usore Arena 170

Punte per tappeto
(Arena 180/170)

POSIZIONAMENTO

ARENA 180/170/130/120 - CANALI SINISTRO E DESTRO

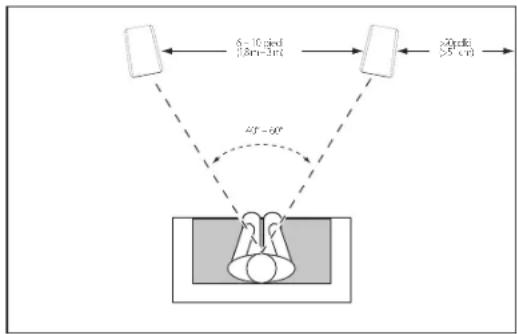

Per un risultato migliore, distanziare i diffusori di circa 6 - 10 piedi (1,8 m - 3 m). Inclinare i diffusori verso la posizione di ascolto in modo da poter migliorare la riproduzione acustica. I diffusori produrranno il campo sonoro più accurato quando l'angolo tra l'ascoltatore e i diffusori sarà compreso tra 40 e 60 gradi.

Usare le punte per tappeto incluse per fornire stabilità se si collocano i diffusori 180/170 su un tappeto spesso o moquette. Le punte da tappeto possono essere avvitate a mano in ciascun piedino in gomma alla base del diffusore.

ATTENZIONE: I diffusori da pavimento (a torre) hanno un centro di gravità alto e potrebbero diventare instabili e inclinarsi in caso di terremoti o se vengono scossi, inclinati o collocati in modo improprio. Prendere in considerazione la possibilità di ancorare questi diffusori alla parete dietro di essi, usando le procedure e l'hardware che si usa di solito per l'ancoraggio di librerie e unità a parete. La responsabilità della corretta installazione e scelta dell'hardware ricade sull'utente.

Di solito, l'emissione dei bassi aumenterà avvicinando il diffusore a una parete o a un angolo.

Per le migliori prestazioni, si raccomanda di posizionare i diffusori a una distanza di almeno 51 cm dalle pareti laterali.

- Posizionare gli autodiffusori Arena 130/120 in modo che i tweeter si trovino approssimativamente a livello dell'orecchio. Staccare l'adesivo di supporto e applicare 4 piedini in gomma agli angoli sul fondo di ciascun diffusore.

Abbiamo progettato i diffusori Arena 120 per il montaggio diretto a parete. Ogni diffusore ha due buchi della serratura sul retro e necessita di due viti da legno n. 10 da 1-1/2" (38 mm) fissate a un montante. Se non si dispone di un montante, installare un ancoraggio idoneo per una vite n. 10 da 1-1/2".

NOTA: la responsabilità della scelta e l'uso dell'hardware di montaggio corretti (disponibile nelle ferramenta) che garantirà il montaggio a parete dei diffusori corretto e sicuro ricade sull'utente.

1) Usando il modello per parete incluso, segnare sulla parete le posizioni in cui si desidera collocare le viti di montaggio.
2) Fissare due viti da legno n. 10 da -1/2" (38 mm) alla parete usando i segni realizzati nella Fase 1 come guida. Laciare uno spazio di 1/16" (1,59 mm) tra la parete e la testa della vite. Se non si dispone di un montante, usare un ancoraggio idoneo.
3) Per proteggere la parete, fissare 4 cuscinetti in gomma (inclusi) nelle posizioni suggerite.
4) Collocare il diffusore sulla parete allineando i fori della serratura sul retro del diffusore alle teste delle viti sulla parete. Dopo aver realizzato il corretto posizionamento, il diffusore dovrebbe scivolare leggermente verso il basso ed essere fissato.

ARENA 125C

È necessario posizionare il diffusore centrale direttamente sopra o sotto il centro dello schermo TV. Il tweeter del diffusore non deve trovarsi a una distanza superiore a 2 piedi (61cm) al di sopra o al di sotto dei tweeter dei diffusori frontale sinistro e frontale destro.

•Staccare l'adesivo di supporto e applicare 4 piedini in gomma agli angoli sul fondo del diffusore del canale centrale.

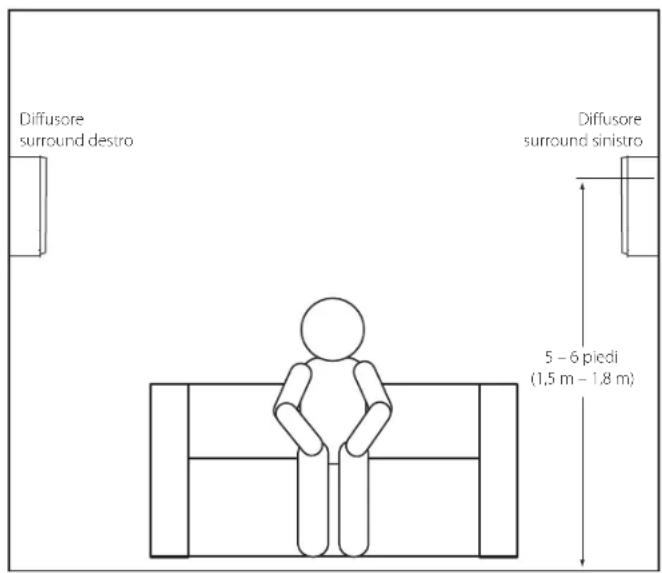

Quando si usano questi diffusori come diffusori con canale surround in un sistema a canali 5.1, posizionarli leggermente dietro la posizione di ascolto, rivolti uno di fronte all'altro. Sarebbe ideale se fossero posti a 5 - 6 piedi (1,5 m - 1,8 m) dal pavimento. Una posizione alternativa sarebbe su una parete dietro la posizione di ascolto, rivolti in avanti. I diffusori surround non devo attrarre l'attenzione su se stessi durante la riproduzione. Provare varie posizioni finché non si sente un suono diffuso nell'ambiente accompagnato da suoni provenienti dai diffusori sinistro anteriore, destro anteriore e centrale.

Se si usa la mensola Arena 130 come soluzione surround di montaggio a parete, accertarsi di non bloccare l'apertura della porta posteriore.

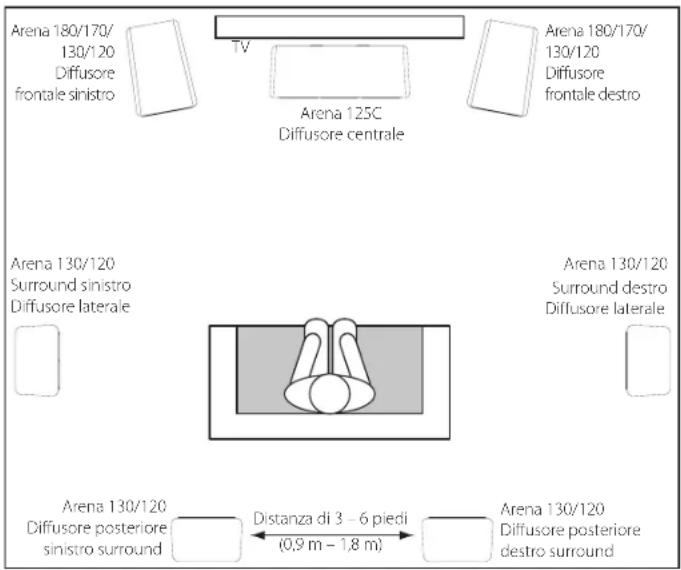

IMPIANTO ARENA 130/120 - CANALI SURROUND (7.1-CANALI)

Quando si utilizzano questi diffusori come diffusori a canale surround in un sistema a canali 7.1, posizionare i diffusori surround laterali direttamente sui lati della posizione di ascolto, almeno a una distanza di 5 - 6 piedi (1,5 m - 1,8 m) dal pavimento. Posizionare i diffusori surround posteriori sulla parete dietro la posizione di ascolto, anche questi a 5 - 6 piedi (1,5 m - 1,8 m) dal pavimento e tra loro a una distanza di 3 - 6 piedi (0,9 m - 1,8 m).

CONNESSIONI

ATTENZIONE: assicurarsi che tutti i componenti elettrici del sistema siano disattivati (e preferibilmente scollegati dalle prese AC) prima di effettuare qualsiasi connessione.

I diffusori e gli amplificatori hanno i corrispondenti terminali di connessione positivo e negativo (+" e "-"). Tutti i diffusori della serie Arena dispongono di terminali di connessione contrassegnati da +" e "-" sul gruppo vaschetta terminali. Inoltre i terminali "+" presentano dei contrassegni rossi, mentre i terminali "-" hanno dei contrassegni neri.

Per garantire la corretta polarità, collegare ogni terminale "+" sul retro dell'amplificatore o ricevitore al rispettivo terminale "+" (rosso) su ogni diffusore. Collegare i terminali "-" in modo simile. Non invertire le polarità (ovvero "+" in "-" o "-" in "+" quando si effettuano le connessioni. In questo modo si causerà un pessima riproduzione acustica e prestazioni dei bassi ridotte.

IMPORTANTE: assicurarsi che i cavi o connettori (+) e (-) non si tocchino tra loro o con l'altro terminale. In caso contrario, ne potrebbe conseguire un cortocircuito che potrebbe danneggiare il ricevitore o l'amplificatore.

CONNESSIONE DI BASE CON UN SOLO CAVO

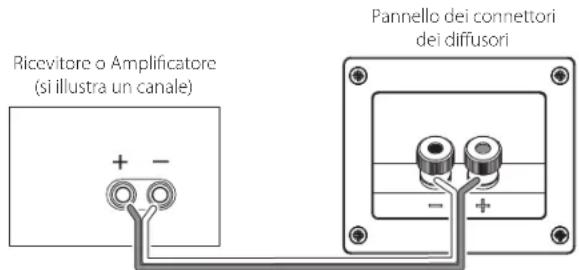

Collegare l'amplificatore a ciascun diffusore come illustrato nella figura di seguito.

CURA DEI DIFFUSORI

• Non posizionare oggetti sopra il diffusore.
- Asciugare l'alloggiamento con un panno pulito e asciutto per rimuovere la polvere. Panni umidi possono rovinare la finitura dell'alloggiamento. Non utilizzare liquidi volatili o solventi come benzene, solventi per pittura o alcol sull'alloggiamento.
• Non spruzzare sostanze chimiche vicino all'alloggiamento.
- Rimuovere la polvere dalla struttura a griglia utilizzando un'aspirapolvere con velocità di aspirazione "bassa".
- Non lavare le griglie in acqua poiché potrebbero perdere colore o diventare difettose.
- Se i coni del woofer si impolverano, è possibile asportarla con attenzione utilizzando una spazzola morbida, asciutta o un pennello per verniciare. Non utilizzare un panno umido.
- Non toccare MAI la cupola del tweeter o appoggiarci qualcosa contro.

HARMAN

Le funzionalità, le specifiche e l'aspetto sono passibili di modifiche senza preavviso.

www.jbl.com

by HARMAN

JBL® ARENA SERIES
