Arena 120 - Altoparlante JBL - Manuale utente e istruzioni gratuiti

Tipo di altoparlante	Altoparlante auto a 2 vie
Marca	JBL
Modello	Arena 120
Tipo di altoparlante	Coassiale
Impedenza	4 ohm
Potenza nominale (RMS)	60 W
Potenza di picco	180 W
Risposta in frequenza	50 Hz – 20 kHz
Sensibilità	90 dB
Dimensioni (Diametro x Profondità)	6.5 x 2.5 pollici
Peso	1.2 kg (2.6 libbre)
Dimensioni woofer	6.5 pollici (165 mm)
Dimensioni tweeter	0.75 pollici (19 mm)
Profondità di montaggio	2.5 pollici (63 mm)
Potenza amplificatore consigliata	20 – 120 W RMS per canale
Materiale	Cono in polipropilene, surround in gomma
Tipo di magnete	Ferrite
Tipo di crossover	Condensatore incorporato
Griglia inclusa	Sì
Connettori	Terminali a molla
Pulizia	Pulire con un panno morbido e asciutto. Non utilizzare liquidi o spray.
Precauzioni di sicurezza	Tenere lontano da acqua e magneti. Non smontare. Utilizzare solo in sistemi a 12V.
Disponibilità ricambi	Griglie e ferramenta di montaggio disponibili presso JBL
Riparabilità	Non riparabile dall'utente. Contattare un installatore professionale per le riparazioni.

Domande frequenti - Arena 120 JBL

Come installo il JBL Arena 120 nella mia auto?

Innanzitutto, scollegare la batteria dell'auto. Rimuovere il vecchio altoparlante e svitare le viti di montaggio. Collegare i cavi dell'altoparlante ai terminali rispettando la polarità (positivo a positivo, negativo a negativo). Fissare il nuovo altoparlante con le viti incluse e rimontare la griglia. Ricollegare la batteria e testare.

Qual è l'impedenza dell'Arena 120?

L'impedenza è di 4 ohm, che è standard per la maggior parte dei sistemi audio auto. Assicurarsi che l'amplificatore o l'autoradio supporti un carico di 4 ohm.

Posso utilizzare l'Arena 120 con un'autoradio di serie?

Sì, l'Arena 120 è progettato per funzionare con autoradio di serie. Tuttavia, per prestazioni ottimali, si consiglia di utilizzare un amplificatore esterno con 20-120 W RMS per canale.

Quali strumenti sono necessari per l'installazione?

Avrai bisogno di un cacciavite (di solito a croce), tagliafili/spelafili e possibilmente di uno strumento per rimuovere i pannelli. L'altoparlante viene fornito con viti e istruzioni.

Come pulisco l'altoparlante?

Pulire delicatamente la superficie con un panno morbido e asciutto. Non utilizzare liquidi, spray o detergenti abrasivi poiché potrebbero danneggiare il cono o il surround.

Qual è la risposta in frequenza dell'Arena 120?

La risposta in frequenza è da 50 Hz a 20 kHz, coprendo dai bassi agli alti. Per bassi più profondi, considera l'aggiunta di un subwoofer.

L'Arena 120 è impermeabile?

No, l'Arena 120 non è impermeabile. Deve essere installato in un luogo asciutto all'interno del veicolo. Evitare l'esposizione a pioggia o umidità.

Qual è il periodo di garanzia?

JBL offre in genere una garanzia di 1 anno dalla data di acquisto. Conservare la ricevuta per eventuali richieste di garanzia.

Posso sostituire il tweeter separatamente?

Il tweeter è integrato nel design coassiale e non è sostituibile dall'utente. In caso di guasto, l'intero altoparlante deve essere sostituito.

Qual è la dimensione del foro di montaggio per l'Arena 120?

Il diametro del foro di montaggio è di circa 5.5 pollici (140 mm). Misurare sempre l'apertura dell'altoparlante del veicolo prima dell'acquisto.

MANUALE UTENTE Arena 120 JBL

Per oltre 68 anni, i tecnici di JBL ^® si sono occupati di qualsiasi aspetto della musica e della registrazione e riproduzione di filmati, dagli spettacoli dal vivo alle registrazioni quando si è in movimento e a casa, in auto o in ufficio.

Siamo convinti che il sistema JBL scelto offrirà tutto il divertimento atteso e che al momento di acquistare altre apparecchiature audio, sceglicerete di nuovo i prodotti JBL.

ARTICOLI INCLUSI

Ogni confezione contiene uno o due diffusori, a seconda del modello, come indicato di seguito.

Arena 180
(1) Diffusore Arena 180 (2) Diffusori Arela D#usore Arena 170

Punte per tappeto
(Arena 180/170)

POSIZIONAMENTO

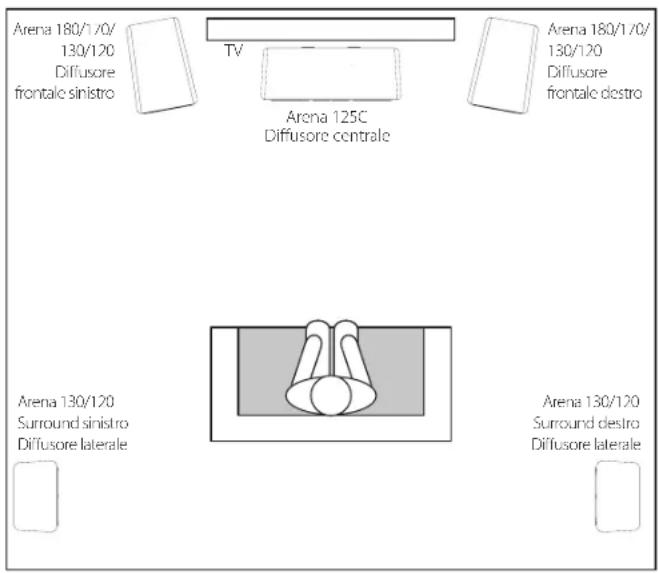

ARENA 180/170/130/120 - CANALI SINISTRO E DESTRO

Per un risultato migliore, distanziare i diffusori di circa 6 - 10 piedi (1,8 m - 3 m). Inclinare i diffusori verso la posizione di ascolto in modo da poter migliorare la riproduzione acustica. I diffusori produrranno il campo sonoro più accurato quando l'angolo tra l'ascoltatore e i diffusori sarà compreso tra 40 e 60 gradi.

Usare le punte per tappeto incluse per fornire stabilità se si collocano i diffusori 180/170 su un tappeto spesso o moquette. Le punte da tappeto possono essere avvitate a mano in ciascun piedino in gomma alla base del diffusore.

ATTENZIONE: I diffusori da pavimento (a torre) hanno un centro di gravità alto e potrebbero diventare instabili e inclinarsi in caso di terremoti o se vengono scossi, inclinati o collocati in modo improprio. Prendere in considerazione la possibilità di ancorare questi diffusori alla parete dietro di essi, usando le procedure e l'hardware che si usa di solito per l'ancoraggio di librerie e unità a parete. La responsabilità della corretta installazione e scelta dell'hardware ricade sull'utente.

Di solito, l'emissione dei bassi aumenterà avvicinando il diffusore a una parete o a un angolo.
Per le migliori prestazioni, si raccomanda di posizionare i diffusori a una distanza di almeno 51 cm dalle pareti laterali.
- Posizionare gli autodiffusori Arena 130/120 in modo che i tweeter si trovino approssimativamente a livello dell'orecchio. Staccare l'adesivo di supporto e applicare 4 piedini in gomma agli angoli sul fondo di ciascun diffusore.

Abbiamo progettato i diffusori Arena 120 per il montaggio diretto a parete. Ogni diffusore ha due buchi della serratura sul retro e necessita di due viti da legno n. 10 da 1-1/2" (38 mm) fissate a un montante. Se non si dispone di un montante, installare un ancoraggio idoneo per una vite n. 10 da 1-1/2".

NOTA: la responsabilità della scelta e l'uso dell'hardware di montaggio corretti (disponibile nelle ferramenta) che garantirà il montaggio a parete dei diffusori corretto e sicuro ricade sull'utente.

1) Usando il modello per parete incluso, segnare sulla parete le posizioni in cui si desidera collocare le viti di montaggio.
2) Fissare due viti da legno n. 10 da -1/2" (38 mm) alla parete usando i segni realizzati nella Fase 1 come guida. Laciare uno spazio di 1/16" (1,59 mm) tra la parete e la testa della vite. Se non si dispone di un montante, usare un ancoraggio idoneo.
3) Per proteggere la parete, fissare 4 cuscinetti in gomma (inclusi) nelle posizioni suggerite.
4) Collocare il diffusore sulla parete allineando i fori della serratura sul retro del diffusore alle teste delle viti sulla parete. Dopo aver realizzato il corretto posizionamento, il diffusore dovrebbe scivolare leggermente verso il basso ed essere fissato.

ARENA 125C

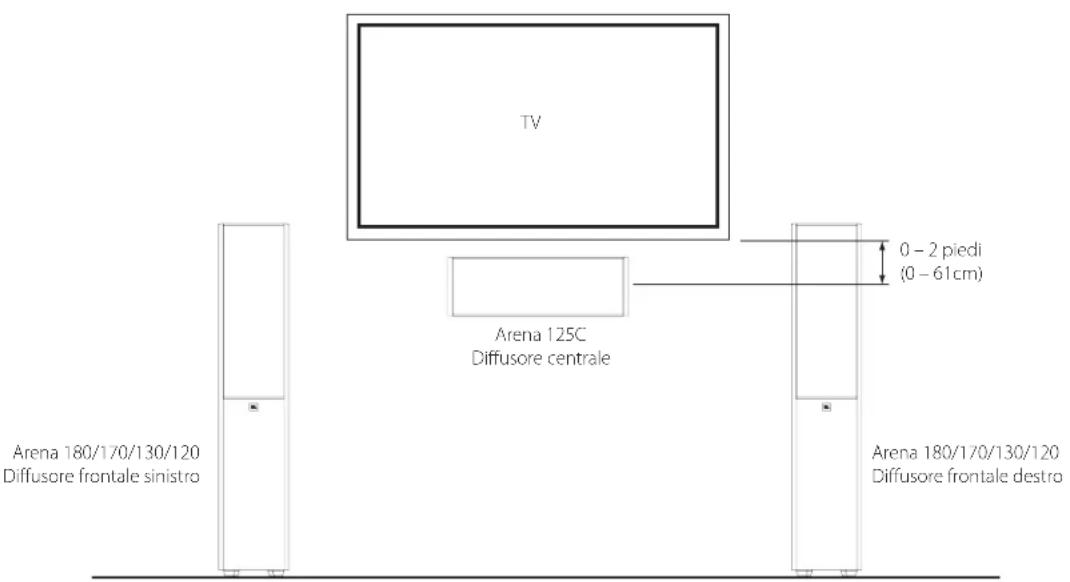

È necessario posizionare il diffusore centrale direttamente sopra o sotto il centro dello schermo TV. Il tweeter del diffusore non deve trovarsi a una distanza superiore a 2 piedi (61cm) al di sopra o al di sotto dei tweeter dei diffusori frontale sinistro e frontale destro.

•Staccare l'adesivo di supporto e applicare 4 piedini in gomma agli angoli sul fondo del diffusore del canale centrale.

Quando si usano questi diffusori come diffusori con canale surround in un sistema a canali 5.1, posizionarli leggermente dietro la posizione di ascolto, rivolti uno di fronte all'altro. Sarebbe ideale se fossero posti a 5 - 6 piedi (1,5 m - 1,8 m) dal pavimento. Una posizione alternativa sarebbe su una parete dietro la posizione di ascolto, rivolti in avanti. I diffusori surround non devo attrarre l'attenzione su se stessi durante la riproduzione. Provare varie posizioni finché non si sente un suono diffuso nell'ambiente accompagnato da suoni provenienti dai diffusori sinistro anteriore, destro anteriore e centrale.

Se si usa la mensola Arena 130 come soluzione surround di montaggio a parete, accertarsi di non bloccare l'apertura della porta posteriore.

IMPIANTO ARENA 130/120 - CANALI SURROUND (7.1-CANALI)

Quando si utilizzano questi diffusori come diffusori a canale surround in un sistema a canali 7.1, posizionare i diffusori surround laterali direttamente sui lati della posizione di ascolto, almeno a una distanza di 5 - 6 piedi (1,5 m - 1,8 m) dal pavimento. Posizionare i diffusori surround posteriori sulla parete dietro la posizione di ascolto, anche questi a 5 - 6 piedi (1,5 m - 1,8 m) dal pavimento e tra loro a una distanza di 3 - 6 piedi (0,9 m - 1,8 m).

CONNESSIONI

ATTENZIONE: assicurarsi che tutti i componenti elettrici del sistema siano disattivati (e preferibilmente scollegati dalle prese AC) prima di effettuare qualsiasi connessione.

I diffusori e gli amplificatori hanno i corrispondenti terminali di connessione positivo e negativo (+" e "-"). Tutti i diffusori della serie Arena dispongono di terminali di connessione contrassegnati da +" e "-" sul gruppo vaschetta terminali. Inoltre i terminali "+" presentano dei contrassegni rossi, mentre i terminali "-" hanno dei contrassegni neri.

Per garantire la corretta polarità, collegare ogni terminale "+" sul retro dell'amplificatore o ricevitore al rispettivo terminale "+" (rosso) su ogni diffusore. Collegare i terminali "-" in modo simile. Non invertire le polarità (ovvero "+" in "-" o "-" in "+" quando si effettuano le connessioni. In questo modo si causerà un pessima riproduzione acustica e prestazioni dei bassi ridotte.

IMPORTANTE: assicurarsi che i cavi o connettori (+) e (-) non si tocchino tra loro o con l'altro terminale. In caso contrario, ne potrebbe conseguire un cortocircuito che potrebbe danneggiare il ricevitore o l'amplificatore.

CONNESSIONE DI BASE CON UN SOLO CAVO

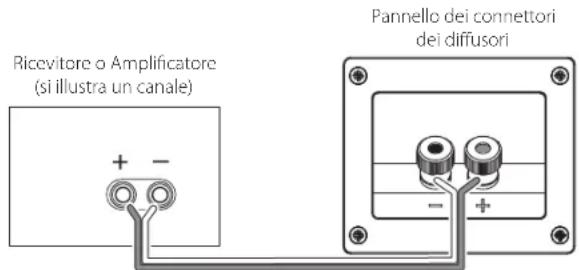

Collegare l'amplificatore a ciascun diffusore come illustrato nella figura di seguito.

CURA DEI DIFFUSORI

• Non posizionare oggetti sopra il diffusore.
- Asciugare l'alloggiamento con un panno pulito e asciutto per rimuovere la polvere. Panni umidi possono rovinare la finitura dell'alloggiamento. Non utilizzare liquidi volatili o solventi come benzene, solventi per pittura o alcol sull'alloggiamento.
• Non spruzzare sostanze chimiche vicino all'alloggiamento.
- Rimuovere la polvere dalla struttura a griglia utilizzando un'aspirapolvere con velocità di aspirazione "bassa".
- Non lavare le griglie in acqua poiché potrebbero perdere colore o diventare difettose.
- Se i coni del woofer si impolverano, è possibile asportarla con attenzione utilizzando una spazzola morbida, asciutta o un pennello per verniciare. Non utilizzare un panno umido.
- Non toccare MAI la cupola del tweeter o appoggiarci qualcosa contro.

HARMAN

Le funzionalità, le specifiche e l'aspetto sono passibili di modifiche senza preavviso.

www.jbl.com

by HARMAN

JBL® ARENA SERIES
