Arena 120 - Alto-falante JBL - Manual de utilização gratuito

Tipo de produto	Alto-falante automotivo de 2 vias
Marca	JBL
Modelo	Arena 120
Tipo de alto-falante	Coaxial
Impedância	4 ohms
Potência RMS	60 W
Potência de pico	180 W
Resposta de frequência	50 Hz – 20 kHz
Sensibilidade	90 dB
Dimensões (diâmetro x profundidade)	6.5 x 2.5 polegadas
Peso	1.2 kg (2.6 lbs)
Tamanho do woofer	6.5 polegadas (165 mm)
Tamanho do tweeter	0.75 polegadas (19 mm)
Profundidade de montagem	2.5 polegadas (63 mm)
Potência recomendada do amplificador	20 – 120 W RMS por canal
Material	Cone de polipropileno, suspensão de borracha
Tipo de ímã	Ferrite
Tipo de crossover	Capacitor embutido
Grade incluída	Sim
Conectores	Terminais de mola
Limpeza	Limpe com um pano macio e seco. Não use líquidos ou sprays.
Precauções de segurança	Mantenha longe de água e ímãs. Não desmonte. Use apenas em sistemas de 12V.
Disponibilidade de peças de reposição	Grades e hardware de montagem disponíveis na JBL
Capacidade de reparo	Não reparável pelo usuário. Contate um instalador profissional para reparos.

Perguntas frequentes - Arena 120 JBL

Como instalar o JBL Arena 120 no meu carro?

Primeiro, desconecte a bateria do carro. Remova o alto-falante antigo e desaperte os parafusos de montagem. Conecte os fios do alto-falante aos terminais observando a polaridade (positivo com positivo, negativo com negativo). Fixe o novo alto-falante com os parafusos incluídos e recolocar a grade. Reconecte a bateria e teste.

Qual é a impedância do Arena 120?

A impedância é de 4 ohms, que é padrão para a maioria dos sistemas de áudio automotivo. Certifique-se de que seu amplificador ou unidade principal suporta uma carga de 4 ohms.

Posso usar o Arena 120 com um rádio original?

Sim, o Arena 120 foi projetado para funcionar com rádios originais. No entanto, para melhor desempenho, considere usar um amplificador externo com 20-120W RMS por canal.

Quais ferramentas são necessárias para a instalação?

Você precisará de uma chave de fenda (geralmente Phillips), cortadores/descascadores de fio e possivelmente uma ferramenta de remoção de painéis. O alto-falante vem com parafusos e instruções.

Como limpar o alto-falante?

Limpe a superfície suavemente com um pano macio e seco. Não use líquidos, sprays ou limpadores abrasivos, pois podem danificar o cone ou a suspensão.

Qual é a resposta de frequência do Arena 120?

A resposta de frequência é de 50 Hz a 20 kHz, cobrindo graves a agudos. Para graves mais profundos, considere adicionar um subwoofer.

O Arena 120 é à prova d'água?

Não, o Arena 120 não é à prova d'água. Deve ser instalado em local seco dentro do veículo. Evite exposição à chuva ou umidade.

Qual é o período de garantia?

A JBL normalmente oferece garantia de 1 ano a partir da data da compra. Guarde o recibo para reclamações de garantia.

Posso substituir o tweeter separadamente?

O tweeter é integrado ao design coaxial e não pode ser substituído pelo usuário. Se falhar, o alto-falante inteiro deve ser substituído.

Qual é o tamanho do orifício de montagem para o Arena 120?

O diâmetro do orifício de montagem é de aproximadamente 5.5 polegadas (140 mm). Sempre meça a abertura do alto-falante do seu veículo antes da compra.

MANUAL DE UTILIZADOR Arena 120 JBL

Há mais de 68 anos, os engenheiros da JBL® estão envolvidos em todos os aspectos da gravação e da reprodução de músicas e filmes, de apresentações ao vivo a gravações que você reproduz em trânsito, em casa, no carro ou no escritório.

Temos a confiança de que o sistema JBL que você escolheu fornecerá cada nota de diversão que espera e que, ao pensar em comprar equipamentos de áudio adicionais, escolherá novamente produtos JBL.

ITENS INCLUÍDOS

Cada caixa contém um ou dois alto-falantes, dependendo do modelo, conforme indicado abaixo.

Arena 180
(1) Alto-falante Arena 180 (2) Alto-falante Arena 170

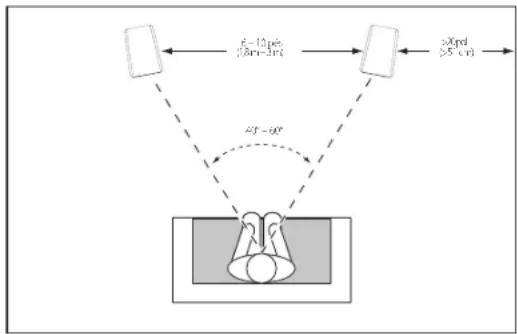

Para obter os melhores resultados, posicione os alto-falantes 6 a 10 pés (1,8 a 3 m) de distância um do outro. Inclinar os alto-falantes em direção à posição de escuta poderá melhorar o resultado de estéreo. Os alto-falantes produzirão o som estéreo mais preciso quando o ângulo entre o ouvinte e os alto-falantes estiver entre 40 e 60 graus.

Use as pontas para carpete incluídas para estabilidade se estiver posicionando os alto-falantes Arena 180/170 em um carpete ou tapete grosso. As pontas para carpete podem ser manualmente parafusadas em cada pé de borracha na base do alto -falante.

CUIDADO: alto-falantes de piso (torre) têm um centro de gravidade alto. Com isso, podem ficar instáveis e cair durante terremotos ou se forem balançados, inclinados ou posicionados inadequadamente. Considere prender esses alto-falantes na parede atrás deles, usando os procedimentos e as peças comuns usadas para prender prateleiras e unidades de parede. Você é responsável pela instalação adequada e pela seleção de peças apropriadas.

Geralmente, a saída de baixo aumentará quando o alto-falante for colocado mais próximo de uma parede ou esquina.

Para obter o melhor desempenho, recomendamos posicionar os alto-falantes a pelo menos 20 polegadas (51 cm) de distância das paredes laterais.

- Posicione os alto-falantes de prateleira Arena 130/120 de forma que os tweeters fiquem aproximadamente na altura dos ouvidos. Retire a proteção adesiva e aplique 4 pés de borracha nos cantos na parte inferior de cada alto-falante.

MONTAGEM DE PAREDE DO ARENA 120

Projetamos os alto-falantes Arena 120 para montagem diretamente em uma parede. Cada alto-falante tem dois orifícios na parte de trás e precisarão de dois parafusos de madeira nº 10 de 1-1/2 pol (38 mm) presos a um pilar na parede. Se não houver um pilar na parede, instale um suporte apropriado para parafusos nº 10 de 1-1/2 pol.

OBSERVAÇÃO: você é responsável pela seleção correta e pelo uso das peças de suporte (disponível em lojas de ferragens) que garantam a montagem adequada e segura dos alto-falantes na parede.

1) Usando o gabarito de parede incluído, marque as posições na parede onde deseja colocar os parafusos de montagem.
2) Prenda dois parafusos de madeira nº 10 de 1-1/2 pol (38 mm) na parede usando as marcações do Passo 1 como guia. Deixe um espaço de 1/16 pol (1,59 mm) entre a parede e a cabeça do parafuso. Se não houver um pilar na parede, use um suporte apropriado.
3) Para proteger a parede, prenda 4 apoios de borracha (incluídos) nos locais sugeridos.
4) Posicione o alto-falante na parede alinhando os orifícios na parte traseira do alto-falante com a cabeça dos parafusos na parede. Quando estiver adequadamente posicionado, o alto-falante deverá deslizar ligeiramente para baixo e ficar preso.

ARENA 125C

Você deve posicionar o alto-falante central diretamente acima ou abaixo do centro da tela da TV. O tweeter do alto-falante não deve estar a mais de 2 pés (61 cm) acima ou abaixo dos tweeters nos alto-falantes dianteiros esquerdo e direito.

• Retire a proteção adesiva e aplique 4 pés de borracha nos cantos na parte inferior do alto-falante de canal central.

ARENA 130/120 - SURROUND CANAIS SISTEMA DE CANAIS (5.1-)

Ao usar estes alto-falantes como alto-falantes de canal surround em um sistema de canais 5.1, posicione-os ligeiramente atrás da posição de escuta, virados um para o outro. O ideal é que eles estejam a 5 – 6 pés (1,5 m – 1,8 m) acima do chão. Um local alternativo seria em uma parede atrás da posição de escuta, virados para a frente. Os alto-falantes surround não devem chamar a atenção durante a reprodução. Teste o posicionamento deles até ouvir um som ambiente difuso acompanhando os sons que você escuta nos alto-falantes dianteiros esquerdos, dianteiros direitos e centrais.

Se você estiver usando a prateleira Arena 130 como solução surround montada na parede, certifique-se de não bloquear a abertura traseira.

ARENA 130/120 - SURROUND CANAIS SISTEMA DE CANAIS (7.1-)

Ao usar estes alto-falantes como alto-falantes de canal surround em um sistema de canais 7.1, posicione os alto-falantes surround laterais diretamente nos lados da posição de escuta, pelo menos 5

- 6 pés (1,5 m - 1,8 m) acima do chão. Coloque os alto-falantes surround traseiros na parede atrás da posição de escuta, também a pelo menos 5 - 6 pés (1,5 m - 1,8 m) acima do chão e a 3 - 6 pés (0,9 m - 1,8 m) de distância um do outro.

CONEXÕES

CUIDADO: certifique-se de que todos os componentes elétricos do sistema estejam desligados (e, preferencialmente, desconectados das tomadas CA) antes de fazer qualquer conexão.

Os alto falantes e os amplificadores têm terminais de conexão positivos e negativos (+" e "−") correspondentes. Todos os alto falantes da série Arena têm terminais de conexão marcados com +" e "−" no conjunto de terminais. Adicionalmente, os terminais +" têm marcações vermelhas, enquanto que os terminais "−" têm marcações pretas.

Para garantir a polaridade adequada, conecte cada terminal “+” na parte traseira do amplificador ou do receptor no terminal “+” (vermelho) respectivo em cada alto-falante. Conecte os terminais “-” de forma similar. Não inverta as polaridades (ou seja, “+” com “-” ou “-” com “+”) ao fazer as conexões. Isso poderá causar desempenho reduzido de baixo ou estéreo ruim.

IMPORTANTE : certifique-se de que os fios ou conectores (+) e (−) não encostem uns nos outros ou no outro terminal. Fios em contato podem causar um curto-circuito que danificará o receptor ou o amplificador.

CONEXÃO BÁSICA DE UM FIO

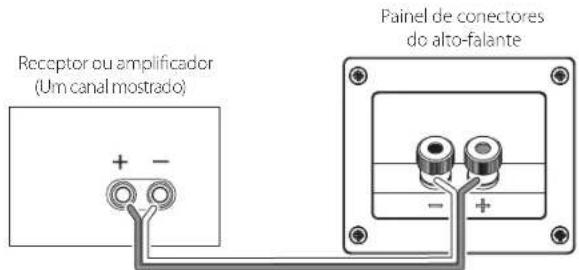

Conecte o amplificador a cada alto-falante, como mostrado na ilustração abaixo.

COMO CUIDAR DOS ALTO-FALANTES

• Não coloque objetos sobre o alto-falante.
• Limpe o gabinete com um pano seco e limpo para remover a poeira. Panos úmidos poderão danificar o acabamento do gabinete. Não use líquidos voláteis nem solventes, como benzeno, thinner de tinta ou álcool, no gabinete.
• Não borrife produtos químicos perto do gabinete.
• Para remover a poeira do tecido da grade, use um aspirador de pó configurado para sucção "baixa".
• Não lave as grades com água, pois elas poderão perder a cor ou ficarem irregulares.
• Se os cones do woofer ficarem empoeirados, limpe-os cuidadosamente com um pincel macio e seco. Não use pano úmido.
• NUNCA toque na cúpula do tweeter nem coloque nada sobre ela.

© 2014 Harman International Industries, Incorporated. Todos os direitos reservados.

Os recursos, as especificações e a aparência física podem ser modificados sem aviso prévio.

www.jbl.com

by HARMAN
