Arena 120 - Højttaler JBL - Gratis brugsanvisning og manual

Produkttype	2-vejs bilhøjttaler
Mærke	JBL
Model	Arena 120
Højttalertype	Koaksial
Impedans	4 ohm
Effekthåndtering (RMS)	60 W
Maksimal effekthåndtering	180 W
Frekvensrespons	50 Hz – 20 kHz
Følsomhed	90 dB
Dimensioner (Diameter x Dybde)	6,5 x 2,5 tommer
Vægt	1,2 kg (2,6 pund)
Basstørrelse	6,5 tommer (165 mm)
Tweeter-størrelse	0,75 tommer (19 mm)
Monteringsdybde	2,5 tommer (63 mm)
Anbefalet forstærkereffekt	20 – 120 W RMS pr. kanal
Materiale	Polypropylenmembran, gummiomkransning
Magnetype	Ferrit
Korskoblingstype	Indbygget kondensator
Gitter inkluderet	Ja
Stik	Fjederbelastede terminaler
Rengøring	Tør med en blød, tør klud. Brug ikke væsker eller sprays.
Sikkerhedsforanstaltninger	Holdes væk fra vand og magneter. Undgå at adskille. Brug kun i 12V-systemer.
Reservedelstilgængelighed	Gitter og monteringsdele fås hos JBL
Reparerbarhed	Kan ikke repareres af brugeren. Kontakt professionel installatør for reparationer.

Ofte stillede spørgsmål - Arena 120 JBL

Hvordan installerer jeg JBL Arena 120 i min bil?

Først afbrydes bilbatteriet. Fjern den gamle højttaler og skru monteringsskruerne af. Forbind højttalerledningerne til terminalerne med korrekt polaritet (plus til plus, minus til minus). Fastgør den nye højttaler med de medfølgende skruer og sæt gitteret på. Tilslut batteriet igen og test.

Hvad er impedansen på Arena 120?

Impedansen er 4 ohm, hvilket er standard for de fleste bilstereoer. Sørg for at din forstærker eller radio understøtter en 4-ohm belastning.

Kan jeg bruge Arena 120 med en originalradio?

Ja, Arena 120 er designet til at fungere med originalradioer. For bedst ydeevne anbefales det dog at bruge en ekstern forstærker med 20-120W RMS pr. kanal.

Hvilke værktøjer er nødvendige til installation?

Du skal bruge en skruetrækker (normalt en stjerneskruetrækker), en afbider/afisoleringstang og eventuelt et værktøj til at fjerne paneler. Højttaleren leveres med skruer og vejledning.

Hvordan rengør jeg højttaleren?

Tør forsigtigt overfladen med en blød, tør klud. Brug ikke væsker, sprays eller slibende rengøringsmidler, da de kan beskadige membranen eller omkransningen.

Hvad er frekvensresponset for Arena 120?

Frekvensresponset er 50 Hz til 20 kHz, hvilket dækker bas til diskant. For dybere bas kan du overveje at tilføje en subwoofer.

Er Arena 120 vandtæt?

Nej, Arena 120 er ikke vandtæt. Den skal installeres på et tørt sted inde i køretøjet. Undgå udsættelse for regn eller fugt.

Hvad er garantiperioden?

JBL tilbyder typisk 1 års garanti fra købsdatoen. Opbevar din kvittering til garantikrav.

Kan jeg udskifte diskanthøjttaleren separat?

Diskanthøjttaleren er integreret i det koaksiale design og kan ikke udskiftes af brugeren. Hvis den svigter, bør hele højttaleren udskiftes.

Hvilken størrelse er monteringshullet til Arena 120?

Monteringshullets diameter er ca. 5,5 tommer (140 mm). Mål altid dit køretøjs højttaleråbning før køb.

BRUGSANVISNING Arena 120 JBL

VIKTIG: Kontroller at (+) og (-) ledninger eller kontakter ikke berører hverandre eller den andre terminalen. Berørende ledninger kan føre til kortslutning som kan skade din receiver eller forsterker.

GRUNNLEGGENDE SINGELKABEL-TILKOBLING

I over 68 år har JBL*’s ingeniører været involveret i hvert enkelt aspekt af optagelse og gengivelse af musik og film – fra live-koncerter til optagelse, du afspiller på farten og i dit hjem, i din bil og på dit kontor.

Vi er overbevist om, at det JBL-system, du har valgt, vil give dig alt den lydglæde, du forventer – og at du igen vil vælge produkter fra JBL, næste gang du overvejer at anskaffe yderligere lydudstyr.

MEDF∅LGENDE DELE

Hver æske indeholder én eller to højttalere afhængigt af modellen som angivet nedenfor.

Arena 180
(1) Arena 180-højttaler (2) Arena 130-højttalarea 170-højttaler

Arena 120
(2) Arena 120-højttalere

Arena 125C
(1) Arena 125C-højttaler

Gummifod
Arena 125C = 4
Arena 130/120 = 8

Tæppe-spikes
(Arena 180/170)

PLACERING

ARENA 180/170/130/120 - VENSTRE OG H∅JRE KANAL

De bedste resultater opnås ved at placere højttalerne med 6-10 fod (1,8-3 m) afstand. Stereobilledet kan forbedres ved at rette højttalerne med lyttepositionen. Højttalerne leverer den mest nøjagtige stereogengivelse, når vinklen mellem lytteren og højttalerne er 40-60°.

Brug de medfølgende tæppe-spikes til at opnå stabilitet, hvis du placerer Arena 180/170-højttalerne på et tykt eller plysset tæppe. Tæppe-spikes'ene kan manuelt skrues i hver gummifod i bunden af højttalerne.

FORSIGTIG: Gulvhøjttalere (tower) har et højt tyngdepunkt og kan blive ustabile og vælte i forbindelse med jordskælv, eller hvis de vippes, skubbes til eller placeres på upassende steder. Overvej at fastgøre disse højttalere til væggen bag dem ved brug af de procedurer og de monteringsdele, der egner sig til forankring af bogreoler og vægudsmykning. Du er ansvarlig for korrekt montering og passende valg af monteringsdele.

Generelt forøges basoutputtet, når højttaleren flyttes tættere på en væg eller et hjørne.

Af hensyn til optimal ydelse anbefaler vi, at du placerer højttalerne med mindst 20" (51 cm) afstand af sidevæggene.

- Placer Arena 130/120-reolhøjttalerne, således at deres tweetere omtrentligt befinder sig ved øreniveau. Pil klæbesiden af, og monter 4 stk. gummifødder i hjørnerne i bunden af hver højttaler.

VÆGMONTERING AF ARENA 120

Vi har designet Arena 120-højttalerne til montering direkte på en væg. Hver højttaler har to nøglehuller på bagsiden og kræver 2 stk. 1-1/2" (38 mm), #10 træskruer fastgjort til en vægstolpe. Hvis der ikke er nogen stolpe til stede i væggen, skal du benytte rawlplugs, der passer til 1-1/2", #10 skruer.

BEMÆRK: Du er ansvarlig for korrekt valg og brug af monteringsdele (tilgængelige hos isenkræmmere), som sikrer korrekt og sikker vægmontering af højttalerne.

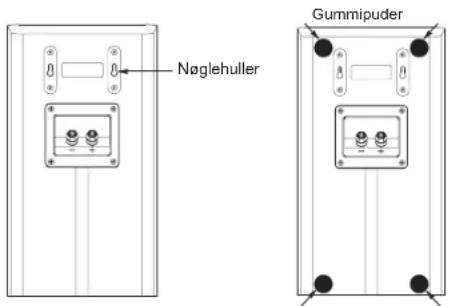

1) Brug den medfølgende vægskabelon til at markere de steder på væggen, hvor du vil placere monteringsskruerne.
2) Monter 2 stk. 1-1/2" (38 mm), #10 træskruer på væggen ved at følge markeringerne fra Trin 1. Sørg for at efterlade 1/16" (1,59 mm) mellemrum mellem væggen og skruehovedet. Hvis der ikke er nogen stolpe til stede i væggen, skal du benytte passende rawlplugs.
3) Beskyt væggen ved at montere 4 stk. gummipuder (medfølger) på de foreslåede steder.
4) Placer højttaleren på væggen ved at justere nøglehullerne på bagsiden af højttaleren over skruehovederne på væggen.

Når højttaleren er korrekt placeret, bør den glide en smule ned og falde på plads.

ARENA 125C

Vi anbefaler placering af centerhøjttaleren direkte over eller under tv-skærmen. Højttaleren bør ikke befinde sig mere end 2 ft (61 cm) over eller under tweeterne på venstre og højre fronthøjttaler.

• Pil klæbesiden af, og monter 4 stk. gummifødder i hjørnerne i bunden af centerhøjttaleren.

ARENA 130/120 - SURROUNDKANALER (5.1-KANALSYSTEM)

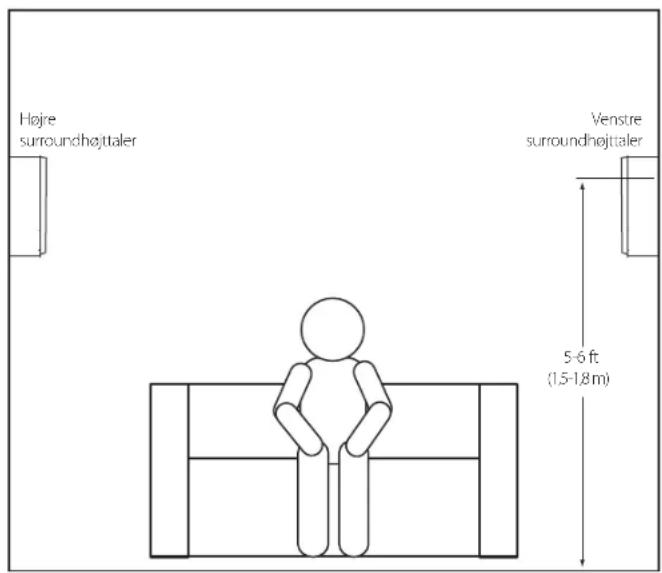

Når du bruger disse højttalere som surroundhøjttalere i et 5.1-kanalssystem, skal du placere dem en smule over lyttepositionen og vende dem mod hinanden. Ideelt skal de placeres 5-6 ft (1,5-1,8 m) over gulvet. En alternativ placering kan være fremadvendende på en væg bag lyttepositionen. Surroundhøjttalerne bør ikke i sig selv træde frem, når de afspiller. Eksperimeter med placeringen, indtil du hører en diffus, omgivende lyd, der ledsager de lyde, de hører fra den forreste venstre og den forreste højre højttaler samt centerhøjttaleren.

Hvis du bruger Arena 130-reolhøjttaleren som en vægmonteret løsning, skal du sikre dig, at bagportens åbning ikke blokeres.

ARENA 130/120 - SURROUNDKANALER (7.1-KANALSYSTEM)

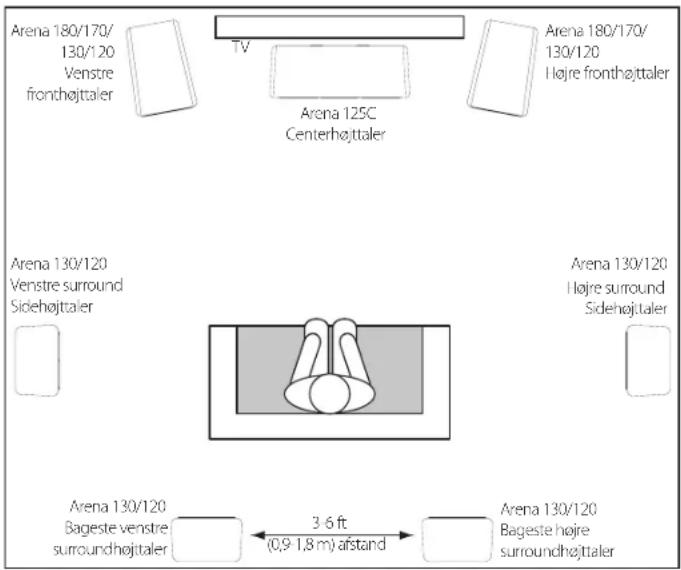

Når du bruger disse højttalere som surroundhøjttalere i et 7.1-kanalssystem, skal du placere surroundsidehøjttalerne direkte ud for lyttepositionen mindst 5-6 ft (1,5-1,8 m) over gulvet. Placer de bageste højtalere på væggen bag lyttepositionen – også mindst 5-6 ft (1,5-1,8 m) over gulvet og på mindst 3-6 ft (0,9-1,8 m) afstand af hinanden.

TILSLUTNINGER

FORSIGTIG: Sørg for, at alle systemets elektriske komponenter er SLUKKEDE (og gerne afbrudt fra strikkontakten), før du opretter nogen tilslutninger.

Højitalere og forstærkere har tilsvarende positive og negative tilslutningsterminaler (+" og −"). Alle højitalere i Arena-serien har tilslutningsterminaler mærket +" og −" på terminaldelen. Yderligere har "+"-terminalerne røde markeringer, mens −"-terminalerne har sorte markeringer.

Med henblik på at sikre korrekt polaritet skal hver "+" -terminal på bagsiden af forstærkeren eller højttaleren sluttes til den respektive "+" -terminal (rød) på hver højttaler. Tilslut "-" -terminalerne på samme måde. Undgå at oprette tilslutninger med omvendt polaritet (dvs. "+" til "-" eller "-" "til "1"). I modsat fald vil der opstå forringet stereobillede og basgengivelse.

VIGTIGT: Sørg for, at terminalerne (+) og (-) ikke kommer i kontakt med hinanden. I modsat fald kan der opstå kortslutning, som kan beskadige receiveren eller forstærkeren.

GRUNDLÆGGENDE TILSLUTNING MED ENKELT KABEL

Slut forstærkeren til hver højttaleren som vist i illustrationen nedenfor.

PLEJE AF DINE H∅JTTALERE

• Undgå at placere genstande oven på højttaleren.
• Aftør kabinettet med en ren, tør klud for at fjerne støv. Fugtige klude kan gøre kabinettets finish mindre attraktiv. Benyt ikke flygtige væsker eller opløsningsmidler såsom benzen, acetone eller sprit på kabinettet.
• Påsprøjt ikke kemikalier nær kabinettet.
• Brug en støvsuger på lav sugeeffekt til at fjerne støv fra gitterstoffet.
• Undgå at vaske gitrene i vand, eftersom det kan blege farverne og vride gitrene ud af form.
• Hvis woofer-keglerne bliver støvede, kan du forsigtigt aftørre dem med en tør, blød kalligrafipensel eller en malerpensel. Brug ikke en fugtig klud.
• Berør ALDRIG tweeter-domen med hånden eller andre genstande.

HARMAN

Funktioner, specifikationer og udseende kan ændres uden varsel.

www.jbl.com

by HARMAN

JBL® ARENA SERIE
