Arena 120 - Lautsprecher JBL - Kostenlose Bedienungsanleitung

Produkttyp	2-Wege-Autolautsprecher
Marke	JBL
Modell	Arena 120
Lautsprechertyp	Koaxial
Impedanz	4 Ohm
Belastbarkeit (RMS)	60 W
Spitzenbelastbarkeit	180 W
Frequenzgang	50 Hz – 20 kHz
Empfindlichkeit	90 dB
Abmessungen (Durchmesser x Tiefe)	6,5 x 2,5 Zoll
Gewicht	1,2 kg (2,6 lbs)
Tieftönergröße	6,5 Zoll (165 mm)
Hochtönergröße	0,75 Zoll (19 mm)
Einbautiefe	2,5 Zoll (63 mm)
Empfohlene Verstärkerleistung	20 – 120 W RMS pro Kanal
Material	Polypropylen-Membran, Gummi-Sicke
Magnettyp	Ferrit
Frequenzweichentyp	Eingebauter Kondensator
Schutzgitter enthalten	Ja
Anschlüsse	Federklemmen
Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine Flüssigkeiten oder Sprays verwenden.
Sicherheitshinweise	Von Wasser und Magneten fernhalten. Nicht zerlegen. Nur in 12V-Systemen verwenden.
Verfügbarkeit von Ersatzteilen	Schutzgitter und Montagezubehör erhältlich von JBL
Reparierbarkeit	Nicht für den Benutzer reparierbar. Wenden Sie sich für Reparaturen an einen professionellen Installateur.

Häufig gestellte Fragen - Arena 120 JBL

Wie installiere ich den JBL Arena 120 in meinem Auto?

Trennen Sie zuerst die Autobatterie. Entfernen Sie den alten Lautsprecher und schrauben Sie die Befestigungsschrauben heraus. Verbinden Sie die Lautsprecherkabel mit den Anschlüssen unter Beachtung der Polarität (Plus an Plus, Minus an Minus). Befestigen Sie den neuen Lautsprecher mit den mitgelieferten Schrauben und setzen Sie das Gitter wieder ein. Schließen Sie die Batterie wieder an und testen Sie.

Welche Impedanz hat der Arena 120?

Die Impedanz beträgt 4 Ohm, was für die meisten Auto-Audiosysteme Standard ist. Stellen Sie sicher, dass Ihr Verstärker oder Ihr Head Unit eine 4-Ohm-Last unterstützt.

Kann ich den Arena 120 mit einem Werksradio verwenden?

Ja, der Arena 120 ist für den Einsatz mit Werksradios ausgelegt. Für beste Leistung empfiehlt sich jedoch die Verwendung eines externen Verstärkers mit 20–120 W RMS pro Kanal.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Schraubendreher (normalerweise Kreuzschlitz), Abisolierzangen und möglicherweise ein Ausbauwerkzeug für Verkleidungen. Der Lautsprecher wird mit Schrauben und einer Anleitung geliefert.

Wie reinige ich den Lautsprecher?

Wischen Sie die Oberfläche vorsichtig mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Flüssigkeiten, Sprays oder Scheuermittel, da diese die Membran oder die Sicke beschädigen können.

Wie ist der Frequenzgang des Arena 120?

Der Frequenzgang beträgt 50 Hz bis 20 kHz und deckt Bass bis Höhen ab. Für tieferen Bass sollten Sie einen Subwoofer in Betracht ziehen.

Ist der Arena 120 wasserdicht?

Nein, der Arena 120 ist nicht wasserdicht. Er sollte an einem trockenen Ort im Fahrzeug installiert werden. Vermeiden Sie Regen oder Feuchtigkeit.

Wie lang ist die Garantiezeit?

JBL bietet in der Regel eine 1-jährige Garantie ab Kaufdatum. Bewahren Sie Ihren Kaufbeleg für Garantieansprüche auf.

Kann ich den Hochtöner separat ersetzen?

Der Hochtöner ist in das Koaxialdesign integriert und kann nicht vom Benutzer ausgetauscht werden. Falls er ausfällt, sollte der gesamte Lautsprecher ersetzt werden.

Welche Größe hat das Montageloch für den Arena 120?

Der Durchmesser des Montagelochs beträgt etwa 5,5 Zoll (140 mm). Messen Sie vor dem Kauf immer die Lautsprecheröffnung Ihres Fahrzeugs.

BEDIENUNGSANLEITUNG Arena 120 JBL

VIELEN DANK DAFÜR, DASS DU DICH FÜR DIESES JBL®-PRODUKT ENTSCHIEDEN HAST!

Seit mehr als 68 Jahren widmen sich die Ingenieure von JBL ^® allen Aspekten der Musik- und Filmaufnahmen - von Aufzeichnungen von Live-Auftritten bis zu den Aufnahmen, die man im Alltag zu Hause, im Auto oder im Büro genießt.

Wir sind sehr zuversichtlich, dass Dein neues JBL-System alle Deine Erwartungen erfüllen wird - und dass Du Dich daher auch bei künftigen Käufen von weiteren Audiogeräten wieder für die JBL-Produkte entscheiden wirst.

IM LIEFERUMFANG ENTHALTENE KOMPONENTEN

Jede Packung enthält einen oder zwei Lautsprecher, je nach Modell und entsprechend der Angabe unten.

Arena 180
(1) Arena 180-Lautsprecher (2) Arena 130-l(ä)Asprach26-Lautsprecher

Stelle die Lautsprecher mit einem Abstand von 1,8m – 3m voneinander entfernt auf, um optimalen Klang zu erzeugen. Durch das Neigen der Lautsprecher zum Zuhörer hin, kann das Stereo-Erlebnis noch zusätzlich verbessert werden. Den optimalen Stereo-Klang erhält man wenn der Winkel zwischen dem Zuhörer und den Lautsprechern zwischen 40 und 60 Grad beträgt.

Falls die Arena 180/170-Lautsprecher auf einem Teppich aufgestellt werden, sollten die mitgelieferten Teppichstifte verwendet werden. Die Teppichstifte können manuell in die Gummistandfüße des Lautsprechers eingeschraubt werden.

ACHTUNG: Bei Standlautsprechern ('Towers') befindet sich der Gleichgewichtspunkt in einer relativ hohen Position, so dass sie bei Erdbeben, Stoßen oder falscher Aufstellung umkippen können. Es empfiehlt sich daher, solche Lautsprecher zusätzlich an eine Wand zu befestigen. Dazu sollen die entsprechenden Befestigungs- und Verankerungskomponenten verwendet werden. Für die richtige Aufstellung und die Auswahl der dafür geeigneten Komponenten bist Du selbst zuständig.

Je näher sich der Lautsprecher an einer Wand oder einer Raumecke befindet, desto stärker werden die Bässe wiedergegeben.

Um optimalen Klang zu erreichen, sollten die Lautsprecher mindestens 51 cm von den Seitenwänden entfernt sein.

- Stelle die Arena 130/120-Regallautsprecher so auf, dass die Hochtöner sich ungefähr auf Ohrhöhe des Zuhörers befinden. Ziehe die Schutzfolie von den Klebestreifen ab und klebe die 4 Gummistandfüße auf die Unterseite des Lautsprechers an.

ARENA 120 AN DIE WAND MONTIEREN

Die Arena 120-Lautsprecher können direkt an die Wand montiert werden. An jedem Lautsprecher befinden sich auf der Rückseite zwei Schraubenlöcher, über die er mit jeweils einer 38mm-Holzschraube (Nr. 10) an einen Tragbalken der Wand befestigt werden kann. Falls kein Tragbalken an der Wand vorhanden ist, sollte eine Wandhalterung für eine 38mm-Schraube (Nr. 10) angebracht werden.

HINWEIS: Für die richtige Auswahl der für die Montage geeigneten Befestigungskomponenten (diese sind im Baumarkt erhältlich), mit denen die Lautsprecher stabil und sicher an die Wand montiert werden, bist Du selbst zuständig.

1) Markiere mithilfe der mitgelieferten Schablone die Stellen an der Wand, an denen die Befestigungsschrauben reingeschraubt werden sollen.
2) Schraube da zwei 38mm-Holzschrauben (Nr. 10) rein. Lasse 1,59mm frei zwischen der Wand und dem Schraubenkopf. Falls kein Tragbalken vorhanden ist, sollte eine entsprechende Wandhalterung angebracht werden.
3) Bringe zum Schutz der Wand die 4 Gummipolsterungen (im Lieferumfang enthalten) an die empfohlenen Stellen an.
4) Hänge die Lautsprecher an die Schraubenköpfe in der Wand. Sobald er richtig eingehängt wurde, sollte der Lautsprecher leicht nach unten rutschen und somit eine stabile Lage erreichen.

Arena 125C

Der zentrale Lautsprecher sollte direkt unter oder über die Mitte des Fernsehbildschirms aufgestellt werden. Der Hochtöner des Lautsprechers sollte sich maximal 61cm über oder unter den Hochtönern der vorderen linken und der vorderen rechten Lautsprecher befinden.

•Ziehe die Schutzfolie von den Klebestreifen ab und klebe die 4 Gummistandfüße auf die Unterseite des zentralen Lautsprechers an.

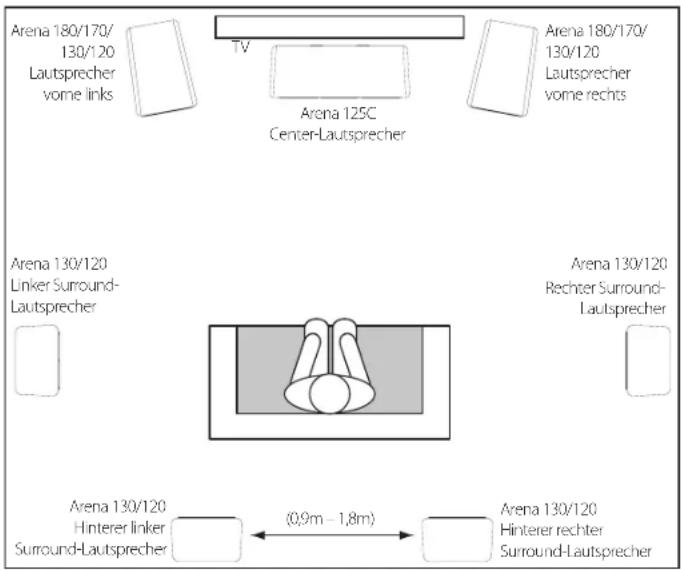

ARENA 130/120 - SURROUND-LAUTSPRECHER (5.1-LAUTSPRECHERSYSTEM)

Wenn Du diese Lautsprecher als Surround-Lautsprecher in einem 5.1-System verwendest, stelle sie leicht hinter dem Zuhörer und zueinander gedreht auf. Sie sollten sich möglichst 1,5m – 1,8m über dem Boden befinden. Alternativ können sie an eine Wand hinter dem Zuhörer (und zu ihm gedrecht) aufgestellt werden. Die Surround-Lautsprecher sollten bei der Wiedergabe nicht im Mittelpunkt stehen. Probiere verschieden Positionen aus bis Du einen weichen

Beiklang zu den Sounds aus den vorderen linken, vorderen rechten und zentralen Lautsprechern hörst.

Wenn Du den 130-Regallautsprecher in einem Surround-System verwendest, welches an der Wand montiert ist, achte darauf, dass die Öffnung auf der Rückseite frei bleibt.

ARENA 130/120 - SURROUND-LAUTSPRECHER (7.1-LAUTSPRECHERSYSTEM)

Wenn Du diese Lautsprecher als Surround-Laqutsprecher in einem 7.1-System verwendest, stelle die Seitenlautsprecher direkt seitlich zum Zuhörer und mindestens 1,5m – 1,8m über dem Boden auf. Stelle die hinteren Surround-Lautsprecher an die Wand hinter dem Zuhörer und ebenfalls mindestens 1,5m – 1,8m über dem Boden sowie 0,9m – 1,8m voneinander entfernt auf.

ANSCHLÜSSE

ACHTUNG: Achte darauf, dass alle elektronischen Komponenten des Systems vor dem Anschließen AUSgeschaltet (und möglichst auch von den Steckdosen getrennt) sind.

Lautsprecher und Verstärker verfügen jeweils über positive bzw. negative (+" und "-") Anschlüsse. Auf allen Arena-Lautsprechern sind die Anschlüsse +"" bzw. "-" entsprechend markiert. Die positiven (+') Anschlüsse sind zudem rot gekennzeichnet, während die negativen (-') schwarz markiert sind.

Verbinde die positiven (+") Anschlüsse auf der Rückseite des Verstärkers bzw. Receivers mit den positiven (+", rot) Anschlüssen des jeweiligen Lautsprechers. Und entsprechend auch die negativen (-') Anschlüsse. Schließe niemals die unterschiedlichen Pole aneinander an (d.h. niemals "+" an "-" oder "-" an "+" ). Dadurch würde sich die Stereo-Leistung deutlich verschlechtern und die Bässe würden sich verringern.

WICHTIG: Achte darauf, dass die (+) und (−)-Drähte weder einander noch andere Anschlüsse berühren. Das könnte Kurzschlüsse verursachen, die Deinen Receiver bzw. Verstärker beschädigen könnten.

EINFACHER ANSCHLUSS MIT EINEM KABEL

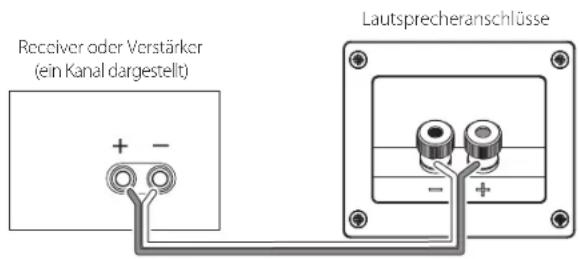

Schließe den Verstärker an die einzelnen Lautsprecher an, wie in der unteren Abbildung gezeigt.

DIE RICHTIGE PFLEGE DEINER LAUTSPRECHER

• Stelle keine Gegenstände auf den Lautsprecher auf.
• Wische den Staub vom Gehäuse immer mit einem sauberen, trockenen Tuch ab. Feuchte Lappen können den Glanz der Gehäuseoberfläche beschädigen. Reinige das Gehäuse niemals mit leicht verdampfenden Flüssigkeiten oder Lösungen (wie z.B. Benzol, Farblösungsmittel oder Alkohol).
• Versprühe keine Chemikalien in der Nähe des Gehäuses.
• Sauge den Staub vom Schutzgitter des Lautsprechers immer nur mit minimaler Saugstärke.
• Wasche das Schutzgitter niemals mit Wasser, da dadurch die Farben verblassen können.
• Wenn die Membran des Lautsprechers staubig wird, reinige sie vorsichtig mit einem weichen, trockenen Malpinsel. Verwende dafür niemals ein feuchtes Tuch.
  • Berühre NIEMALS die Kugelkalotte.

HARMAN

© 2014 Harman International Industries, Incorporated. Alle Rechte vorbehalten.

Änderungen an Merkmalen, Spezifikationen und Aussehen können ohne vorherige Ankündigung erfolgen.

www.jbl.com

by HARMAN
