Arena 120 - Luidspreker JBL - Gratis gebruiksaanwijzing en handleiding

Producttype	2-weg auto luidspreker
Merk	JBL
Model	Arena 120
Luidsprekertype	Coaxiaal
Impedantie	4 ohm
Vermogensbehandeling (RMS)	60 W
Piepvermogen	180 W
Frequentierespons	50 Hz – 20 kHz
Gevoeligheid	90 dB
Afmetingen (Diameter x Diepte)	6.5 x 2.5 inch
Gewicht	1.2 kg (2.6 lbs)
Woofermaat	6.5 inch (165 mm)
Tweeterafmeting	0.75 inch (19 mm)
Montagediepte	2.5 inch (63 mm)
Aanbevolen versterkervermogen	20 – 120 W RMS per kanaal
Materiaal	Polypropyleen conus, rubber omring
Magneettype	Ferriet
Crossovertype	Ingebouwde condensator
Rooster meegeleverd	Ja
Aansluitingen	Veerklemmen
Reiniging	Afvegen met een zachte, droge doek. Gebruik geen vloeistoffen of sprays.
Veiligheidsvoorschriften	Uit de buurt houden van water en magneten. Niet demonteren. Alleen gebruiken in 12V systemen.
Beschikbaarheid reserveonderdelen	Roosters en montagemateriaal verkrijgbaar bij JBL
Repareerbaarheid	Niet door gebruiker te repareren. Neem contact op met een professionele installateur voor reparatie.

Veelgestelde vragen - Arena 120 JBL

Hoe installeer ik de JBL Arena 120 in mijn auto?

Eerst de accu loskoppelen. Verwijder de oude luidspreker en schroef de montageschroeven los. Sluit de luidsprekerdraden aan op de aansluitingen met inachtneming van de polariteit (positief op positief, negatief op negatief). Bevestig de nieuwe luidspreker met de meegeleverde schroeven en plaats het rooster terug. Sluit de accu weer aan en test.

Wat is de impedantie van de Arena 120?

De impedantie is 4 ohm, wat standaard is voor de meeste audiosystemen in auto's. Zorg ervoor dat uw versterker of head unit een 4-ohm belasting ondersteunt.

Kan ik de Arena 120 gebruiken met een fabrieksradio?

Ja, de Arena 120 is ontworpen om te werken met fabrieksradio's. Voor de beste prestaties kunt u echter een externe versterker overwegen met 20-120 W RMS per kanaal.

Welke gereedschappen zijn nodig voor installatie?

U heeft een schroevendraaier nodig (meestal kruiskop), draadknipper/striptang, en mogelijk een paneelverwijderingsgereedschap. De luidspreker wordt geleverd met schroeven en instructies.

Hoe maak ik de luidspreker schoon?

Veeg het oppervlak voorzichtig af met een zachte, droge doek. Gebruik geen vloeistoffen, sprays of schurende reinigingsmiddelen, omdat deze de conus of omranding kunnen beschadigen.

Wat is de frequentierespons van de Arena 120?

De frequentierespons is 50 Hz tot 20 kHz, van bas tot treble. Voor diepere bas kunt u overwegen een subwoofer toe te voegen.

Is de Arena 120 waterdicht?

Nee, de Arena 120 is niet waterdicht. Het moet worden geïnstalleerd op een droge plaats in het voertuig. Vermijd blootstelling aan regen of vocht.

Wat is de garantieperiode?

JBL biedt doorgaans 1 jaar garantie vanaf de aankoopdatum. Bewaar uw bon voor garantieclaims.

Kan ik de tweeter apart vervangen?

De tweeter is geïntegreerd in het coaxiale ontwerp en kan niet door de gebruiker worden vervangen. Als hij defect raakt, moet de hele luidspreker worden vervangen.

Welke maat heeft het montagegat voor de Arena 120?

De diameter van het montagegat is ongeveer 5,5 inch (140 mm). Meet altijd de luidsprekeropening van uw voertuig voordat u tot aankoop overgaat.

GEBRUIKSAANWIJZING Arena 120 JBL

Al meer dan 68 jaar zijn JBL® ingenieurs betrokken bij alle aspecten van muziek en film, zowel opname als reproductie, bij live uitvoeringen en de opnamen waar u thuis, in de auto of op het werk naar luistert.

We zijn ervan overtuigd dat het JBL-systeem dat u hebt gekozen u in alle opzichten het plezier zult geven dat u verwacht - en dat als u overweegt extra audio-apparatuur aan te schaffen, dat u opnieuw zult kiezen voor JBL-producten.

VERPAKKINGSINHOUD

Een verpakking bevat een of twee luidsprekers, afhankelijk van het model, zoals hieronder getoond.

Arena 180
(1) Arena 180 luidspreker (2) Arena 130(luidspreker)70 luidspreker

Rubberen voetjes
Arena 125C = 4 Arena 130/120 = 8

Tapijtstiften
(Arena 180/170)

PLAATSING

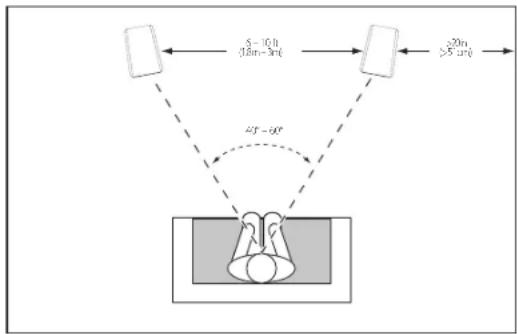

ARENA 180/170/130/120 - LINKER EN RECHTER KANALEN

Voor het beste resultaat plaatst u de luidsprekers 1,8 m tot 3 m uit elkaar. Richt de luidsprekers op de luisterpositie om het stereobeeld te optimaliseren. De luidsprekers produceren het meest accurate stereo-geluidsbeeld wanneer de hoek tussen de luisteraar en de luidsprekers tussen de 40 en 60 graden is.

Gebruik de meegeleverde tapijstiften voor stabiliteit als u uw Arena 180/170 luidsprekers op een dik tapijt of dikke vloerbedekking plaatst. De tapijstiften kunnen met de hand in de rubbervoeten aan de onderkant worden geschroefd.

LET OP: Vloerstaande (toren) luidsprekers kan hebben een hoog zwaartekrachtpunt en kunnen instabiel worden en omvallen bij een aardbeving of als ze worden aangedrukt of onjuist worden geplaatst. Overweeg deze luidsprekers aan de muur te veranderen. Gebruik de procedures en de gebruikelijke hardware voor het verankeren van boekenkasten en wandapparaten. U bent verantwoordelijk voor de juiste installatie en juiste keuze van hardware.

De basweergave wordt sterker naarmate de luidspreker dichter bij de muur of een hoek wordt gezet.

Voor de beste prestaties raden wij u aan om de luidsprekers minimaal 51 cm uit de buurt van zijnmuren te plaatsen.

- Plaats de Arena 130/120 plankluidsprekers zodanig dat de tweeters zich ongeveer op oorhoogte bevinden. Verwijder de zelfklevende dragers en bevestig 4 rubberen voetjes aan de hoeken aan de onderkant van elke luidspreker.

DE ARENA 120 AAN DE MUUR MONTEREN

Wij hebben de Arena 120 luidsprekers ontworpen voor muurmontage. Elke luidspreker heeft twee openingen aan de achterkant en vereisen twee 1-1/2" (38mm), #10 houtschroeven voor montage aan draagbalk. Als geen draagbalk beschikbaar is, een anker voor een 1-1/2", #10 schroef installeren.

OPMERKING: U bent verantwoordelijk voor de juiste keuze en gebruik van montage-hardware (beschikbaar in bouwmarkten) om correcte en veilige muur-montage van de luidsprekers te verzekeren.

1) Gebruik het meegeleverde sjabloon om de posities op de muur te markeren waar u de schroeven wilt monteren.
2) Bevestig twee 1-1/2" (38mm), #10 houtschroeven aan de muur met behulp van de markeringen gemaakt in Stap 1. Laat 1,59mm ruimte tussen de muur en de schroefkop. Als een muurbalk niet beschikbaar is, een passend anker gebruiken.
3) Bevestig de 4 rubberen kussens (inbegrepen) op de getoonde locaties om de muur te beschermen.
4) Plaats de luidspreker op de muur door de openingen aan de achterkant van de luidspreker over de schroefkoppen te plaatsen.

Na plaatsen zouden de luidspreker iets naar beneden moeten schuiven en worden vergrendeld.

ARENA 125C

Plaats de middenluidspreker direct boven of onder het midden van uw TV-scherm. De tweeter van de luidspreker moet maximaal 61 cm boven of onder de tweeters van het voorste luidsprekers links en rechts zijn.

-Verwijder de zelfklevende dragers en bevestig 4 rubberen voetjes aan de hoeken aan de onderkant van de middenkanaalluidspreker.

ARENA 130/120 - SURROUND CHANNELS (5.1-CHANNEL SYSTEM)

Wanneer u deze luidsprekers gebruikt als surround-channel luidsprekers in een 5.1-kanaals systeem, plaats ze dan iets achter de luisterpositie en tegenover elkaar. Idealiter moeten ze 1,5m - 1,8 boven de vloer staan. Een alternatieve locatie is aan de muur achter de luisterpositie, en naar voren gericht. De surround luidsprekers mogen niet de aandacht op zichzelf vestigen tijdens weergave. Experimenteer met de opstelling tot u een diffuus, ambient geluid hoort van de luidsprekers voor, achter en in het midden.

Als u de Arena 130 boekenplank als een muur-gemonteerde surround-oplossing gebruikt, moet u de opening van de achterste poort niet blokkeren.

ARENA 130/120 - SURROUND CHANNELS (7.1-CHANNEL SYSTEM)

Wanneer u deze luidsprekers als surround-luidsprekers in een 7.1-kanaals systeem gebruikt, plaatst u de surround luidsprekers aan weerszijden direct aan de zijkanten van de luisterpositie, minimaal 1,5 m - 1,8 m boven de vloer. Plaats de surround-achterluidsprekers aan de muur achter de luisterpositie, ook ten minste 1,5 m - 1,8 m boven de vloer en 0,9 m - 1,8 m uit elkaar.

AANSLUITINGEN

LET OP: Zorg ervoor dat alle elektrische componenten van het systeem zijn uitgeschakeld (bij voorkeur loskoppeld van de stopcontacten) alvorens aansluitingen te maken.

Luidsprekers en versterkers hebben corresponderende positieve en negatieve (+" en "-") aansluitklemmen. Alle Arena-serie luidsprekers hebben aansluitklemmen die zijn gemarkeerd met "+" en "-" op de aansluitklemmen. Bovendien hebben de "+" klemmen rode markeringen en de "-" klemmen zwarte markeringen.

Om de juiste polariteit aan te houden moeten alle "+" - aansluiting op de achterkant van de versterker of receiver op de corresponderende "+" (rode) aansluiting van de luidsprekers worden aangesloten. De "-" - aansluitingen op dezelfde wijze aansluiten. De polariteit van de aansluitingen niet verwisselen (dat wil zeggen "1" naar "-" of "-" naar "+" ). Dit zou het stereobeeld nadelig beïnvloeden en de basweergave verminderen.

BELANGRIJK: Zorg ervoor dat de (+) en (-) kabels of connectors elkaar of de andere aansluiting niet raken. Contact van de kabels kan kortsluiting veroorzaken en uw receiver of versterker beschadigen.

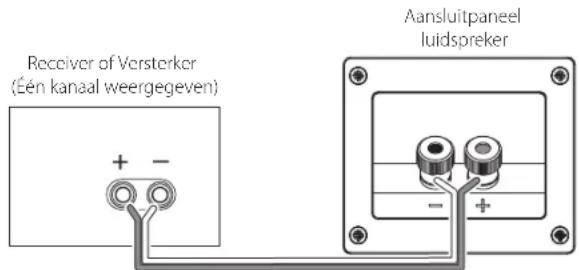

BASIC SINGLE KABELAANSLUITING

Sluit de versterker op de luidsprekers aan zoals geïllustreerd in de afbeelding hieronder.

ONDERHOUD VAN DE LUIDSPREKERS

• Plaats geen voorwerpen boven op de luidspreker.
• Veeg de behuizing af met een schone, droge doek om stof te verwijderen. Vochtige doeken kunnen de afwerking aantasten. Gebruik geen vluchtige vloeistoffen zoals benzeen, thinner of alcohol op de behuizing.
• Geen chemicaliën sproeien in de nabijheid van de behuizing.
• Om stof uit het rooster te verwijderen, een stofzuiger op lage zuigkracht gebruiken.
• De roosters niet met water wassen, omdat de kleur kan vervagen of de vorm aangetast kan worden.
• Als de woofer kegels stoffig zijn, kunt u deze zorgvuldig afvegen met een zachte, droge schilderskwast. Gebruik geen vochtige dock.
• De tweeterkoepel NOOIT aanraken of in contact laten komen met voorwerpen.

HARMAN

Opties, specificaties en vormgeving kunnen worden gewijzigd zonder voorafgaande kennisgeving.

www.jbl.com

by HARMAN
