Arena 180 - Luidspreker JBL - Gratis gebruiksaanwijzing en handleiding

Producttype	Luidspreker (passieve luidspreker)
Merk	JBL
Model	Arena 180
Afmetingen (B x H x D)	180 x 110 x 100 mm
Gewicht	1,2 kg
Impedantie	8 ohm
Toegestaan vermogen (RMS)	50 W
Frequentiebereik	80 Hz - 20 kHz
Gevoeligheid	87 dB
Type luidspreker	2-weg, passief
Aansluitingen	Schroefaansluitingen
Behuizingmateriaal	MDF of kunststof (afhankelijk van versie)
Afwerking	Zwart mat
Gebruik	Binnen
Onderhoud	Reinig met een zachte, droge doek
Veiligheid	Niet blootstellen aan water of vocht
Reserveonderdelen en repareerbaarheid	Vervanging van luidsprekers mogelijk door een professional
Algemene informatie	Gebruiksaanwijzing online beschikbaar

Veelgestelde vragen - Arena 180 JBL

Wat is het aanbevolen vermogen van de versterker voor de JBL Arena 180?

Het wordt aanbevolen om een versterker te gebruiken die tussen 20 en 100 W levert bij 8 ohm voor optimale prestaties.

Kan ik de JBL Arena 180 als surroundluidspreker gebruiken?

Ja, deze compacte luidspreker is zeer geschikt als surroundluidspreker in een home-cinema systeem.

Hoe sluit ik de JBL Arena 180 aan op mijn versterker?

Gebruik een geschikte luidsprekerkabel en sluit deze aan op de schroefaansluitingen aan de achterkant van de luidspreker. Houd rekening met de polariteit (+/-).

Wat is de afsnijfrequentie van de JBL Arena 180?

Het frequentiebereik loopt van 80 Hz tot 20 kHz. Voor de lage tonen wordt aanbevolen een subwoofer toe te voegen.

Hoe onderhoud ik de JBL Arena 180?

Stof regelmatig af met een zachte, droge doek. Vermijd chemische producten en direct zonlicht.

Kan ik de JBL Arena 180 op een plank plaatsen?

Ja, door zijn compacte formaat kan hij op een plank of op een speciale standaard worden geplaatst. Zorg ervoor dat hij stabiel staat.

Is de JBL Arena 180 magnetisch afgeschermd?

Nee, hij is niet specifiek afgeschermd. Plaats hem niet in de buurt van CRT-schermen of magnetische dragers.

Wat is de impedantie van de JBL Arena 180?

De nominale impedantie is 8 ohm, compatibel met de meeste versterkers.

Is de JBL Arena 180 compatibel met een versterker van 4 ohm?

Ja, maar zorg ervoor dat het toegestane vermogen van de luidspreker (50 W RMS) niet wordt overschreden om schade te voorkomen.

Waar kan ik de gebruiksaanwijzing van de JBL Arena 180 vinden?

De gebruiksaanwijzing is gratis online beschikbaar op de website notice-facile.com in PDF-formaat.

GEBRUIKSAANWIJZING Arena 180 JBL

Al meer dan 68 jaar zijn JBL® ingenieurs betrokken bij alle aspecten van muziek en film, zowel opname als reproductie, bij live uitvoeringen en de opnamen waar u thuis, in de auto of op het werk naar luistert.

We zijn ervan overtuigd dat het JBL-systeem dat u hebt gekozen u in alle opzichten het plezier zult geven dat u verwacht - en dat als u overweegt extra audio-apparatuur aan te schaffen, dat u opnieuw zult kiezen voor JBL-producten.

VERPAKKINGSINHOUD

Een verpakking bevat een of twee luidsprekers, afhankelijk van het model, zoals hieronder getoond.

Arena 180
(1) Arena 180 luidspreker (2) Arena 130(luidspreker)70 luidspreker

Rubberen voetjes
Arena 125C = 4 Arena 130/120 = 8

Tapijtstiften
(Arena 180/170)

PLAATSING

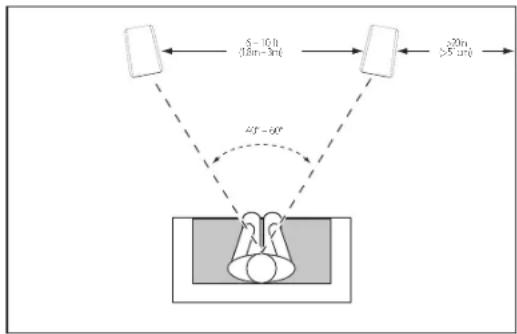

ARENA 180/170/130/120 - LINKER EN RECHTER KANALEN

Voor het beste resultaat plaatst u de luidsprekers 1,8 m tot 3 m uit elkaar. Richt de luidsprekers op de luisterpositie om het stereobeeld te optimaliseren. De luidsprekers produceren het meest accurate stereo-geluidsbeeld wanneer de hoek tussen de luisteraar en de luidsprekers tussen de 40 en 60 graden is.

Gebruik de meegeleverde tapijstiften voor stabiliteit als u uw Arena 180/170 luidsprekers op een dik tapijt of dikke vloerbedekking plaatst. De tapijstiften kunnen met de hand in de rubbervoeten aan de onderkant worden geschroefd.

LET OP: Vloerstaande (toren) luidsprekers kan hebben een hoog zwaartekrachtpunt en kunnen instabiel worden en omvallen bij een aardbeving of als ze worden aangedrukt of onjuist worden geplaatst. Overweeg deze luidsprekers aan de muur te veranderen. Gebruik de procedures en de gebruikelijke hardware voor het verankeren van boekenkasten en wandapparaten. U bent verantwoordelijk voor de juiste installatie en juiste keuze van hardware.

De basweergave wordt sterker naarmate de luidspreker dichter bij de muur of een hoek wordt gezet.

Voor de beste prestaties raden wij u aan om de luidsprekers minimaal 51 cm uit de buurt van zijnmuren te plaatsen.

- Plaats de Arena 130/120 plankluidsprekers zodanig dat de tweeters zich ongeveer op oorhoogte bevinden. Verwijder de zelfklevende dragers en bevestig 4 rubberen voetjes aan de hoeken aan de onderkant van elke luidspreker.

DE ARENA 120 AAN DE MUUR MONTEREN

Wij hebben de Arena 120 luidsprekers ontworpen voor muurmontage. Elke luidspreker heeft twee openingen aan de achterkant en vereisen twee 1-1/2" (38mm), #10 houtschroeven voor montage aan draagbalk. Als geen draagbalk beschikbaar is, een anker voor een 1-1/2", #10 schroef installeren.

OPMERKING: U bent verantwoordelijk voor de juiste keuze en gebruik van montage-hardware (beschikbaar in bouwmarkten) om correcte en veilige muur-montage van de luidsprekers te verzekeren.

1) Gebruik het meegeleverde sjabloon om de posities op de muur te markeren waar u de schroeven wilt monteren.
2) Bevestig twee 1-1/2" (38mm), #10 houtschroeven aan de muur met behulp van de markeringen gemaakt in Stap 1. Laat 1,59mm ruimte tussen de muur en de schroefkop. Als een muurbalk niet beschikbaar is, een passend anker gebruiken.
3) Bevestig de 4 rubberen kussens (inbegrepen) op de getoonde locaties om de muur te beschermen.
4) Plaats de luidspreker op de muur door de openingen aan de achterkant van de luidspreker over de schroefkoppen te plaatsen.

Na plaatsen zouden de luidspreker iets naar beneden moeten schuiven en worden vergrendeld.

ARENA 125C

Plaats de middenluidspreker direct boven of onder het midden van uw TV-scherm. De tweeter van de luidspreker moet maximaal 61 cm boven of onder de tweeters van het voorste luidsprekers links en rechts zijn.

-Verwijder de zelfklevende dragers en bevestig 4 rubberen voetjes aan de hoeken aan de onderkant van de middenkanaalluidspreker.

ARENA 130/120 - SURROUND CHANNELS (5.1-CHANNEL SYSTEM)

Wanneer u deze luidsprekers gebruikt als surround-channel luidsprekers in een 5.1-kanaals systeem, plaats ze dan iets achter de luisterpositie en tegenover elkaar. Idealiter moeten ze 1,5m - 1,8 boven de vloer staan. Een alternatieve locatie is aan de muur achter de luisterpositie, en naar voren gericht. De surround luidsprekers mogen niet de aandacht op zichzelf vestigen tijdens weergave. Experimenteer met de opstelling tot u een diffuus, ambient geluid hoort van de luidsprekers voor, achter en in het midden.

Als u de Arena 130 boekenplank als een muur-gemonteerde surround-oplossing gebruikt, moet u de opening van de achterste poort niet blokkeren.

ARENA 130/120 - SURROUND CHANNELS (7.1-CHANNEL SYSTEM)

Wanneer u deze luidsprekers als surround-luidsprekers in een 7.1-kanaals systeem gebruikt, plaatst u de surround luidsprekers aan weerszijden direct aan de zijkanten van de luisterpositie, minimaal 1,5 m - 1,8 m boven de vloer. Plaats de surround-achterluidsprekers aan de muur achter de luisterpositie, ook ten minste 1,5 m - 1,8 m boven de vloer en 0,9 m - 1,8 m uit elkaar.

AANSLUITINGEN

LET OP: Zorg ervoor dat alle elektrische componenten van het systeem zijn uitgeschakeld (bij voorkeur loskoppeld van de stopcontacten) alvorens aansluitingen te maken.

Luidsprekers en versterkers hebben corresponderende positieve en negatieve (+" en "-") aansluitklemmen. Alle Arena-serie luidsprekers hebben aansluitklemmen die zijn gemarkeerd met "+" en "-" op de aansluitklemmen. Bovendien hebben de "+" klemmen rode markeringen en de "-" klemmen zwarte markeringen.

Om de juiste polariteit aan te houden moeten alle "+" - aansluiting op de achterkant van de versterker of receiver op de corresponderende "+" (rode) aansluiting van de luidsprekers worden aangesloten. De "-" - aansluitingen op dezelfde wijze aansluiten. De polariteit van de aansluitingen niet verwisselen (dat wil zeggen "1" naar "-" of "-" naar "+" ). Dit zou het stereobeeld nadelig beïnvloeden en de basweergave verminderen.

BELANGRIJK: Zorg ervoor dat de (+) en (-) kabels of connectors elkaar of de andere aansluiting niet raken. Contact van de kabels kan kortsluiting veroorzaken en uw receiver of versterker beschadigen.

BASIC SINGLE KABELAANSLUITING

Sluit de versterker op de luidsprekers aan zoals geillustreerd in de afbeelding hieronder.

ONDERHOUD VAN DE LUIDSPREKERS

• Plaats geen voorwerpen boven op de luidspreker.
• Veeg de behuizing af met een schone, droge doek om stof te verwijderen. Vochtige doeken kunnen de afwerking aantasten. Gebruik geen vluchtige vloeistoffen zoals benzeen, thinner of alcohol op de behuizing.
• Geen chemicaliën sproeien in de nabijheid van de behuizing.
• Om stof uit het rooster te verwijderen, een stofzuiger op lage zuigkracht gebruiken.
• De roosters niet met water wassen, omdat de kleur kan vervagen of de vorm aangetast kan worden.
• Als de woofer kegels stoffig zijn, kunt u deze zorgvuldig afvegen met een zachte, droge schilderskwast. Gebruik geen vochtige dock.
• De tweeterkoepel NOOIT aanraken of in contact laten komen met voorwerpen.

HARMAN

Opties, specificaties en vormgeving kunnen worden gewijzigd zonder voorafgaande kennisgeving.

www.jbl.com

by HARMAN
