Tipo de producto	Altavoz (altavoz pasivo)
Marca	JBL
Modelo	Arena 180
Dimensiones (An x Al x Pr)	180 x 110 x 100 mm
Peso	1,2 kg
Impedancia	8 ohmios
Potencia admisible (RMS)	50 W
Respuesta en frecuencia	80 Hz - 20 kHz
Sensibilidad	87 dB
Tipo de altavoz	2 vías, pasivo
Conectividad	Bornes de tornillo
Material de la carcasa	MDF o plástico (según versión)
Acabado	Negro mate
Uso	Interior
Mantenimiento	Limpiar con un paño suave y seco
Seguridad	No exponer al agua o la humedad
Piezas de repuesto y reparabilidad	Reemplazo de altavoces posible por un profesional
Información general	Manual de instrucciones disponible en línea

Preguntas frecuentes - Arena 180 JBL

¿Cuál es la potencia recomendada del amplificador para el JBL Arena 180?

Se recomienda utilizar un amplificador que entregue entre 20 y 100 W a 8 ohmios para un rendimiento óptimo.

¿Puedo usar el JBL Arena 180 como altavoz surround?

Sí, este altavoz compacto es perfecto como altavoz surround en un sistema de cine en casa.

¿Cómo conectar el JBL Arena 180 a mi amplificador?

Use un cable de altavoz adecuado y conéctelo a los bornes de tornillo en la parte posterior del altavoz. Respete la polaridad (+/-).

¿Cuál es la frecuencia de corte del JBL Arena 180?

La respuesta en frecuencia va de 80 Hz a 20 kHz. Para los graves, se recomienda agregar un subwoofer.

¿Cómo mantener el JBL Arena 180?

Quite el polvo regularmente con un paño suave y seco. Evite productos químicos y la exposición directa al sol.

¿Puedo colocar el JBL Arena 180 en un estante?

Sí, su tamaño compacto permite instalarlo en un estante o en un soporte dedicado. Asegúrese de que esté estable.

¿El JBL Arena 180 está apantallado magnéticamente?

No, no está apantallado específicamente. Evite colocarlo cerca de pantallas CRT o soportes magnéticos.

¿Cuál es la impedancia del JBL Arena 180?

La impedancia nominal es de 8 ohmios, compatible con la mayoría de los amplificadores.

¿El JBL Arena 180 es compatible con un amplificador de 4 ohmios?

Sí, pero tenga cuidado de no exceder la potencia admisible del altavoz (50 W RMS) para evitar daños.

¿Dónde puedo encontrar el manual del JBL Arena 180?

El manual está disponible gratuitamente en línea en el sitio notice-facile.com en formato PDF.

MANUAL DE USUARIO Arena 180 JBL

Durante más de 68 años, los ingenieros de JBL ^® han participado en todos los aspecto de la grabación y reproducción de música y películas, desde conciertos en directo a las grabaciones de las que usted disfruta sobre la marcha, en su hogar, su vehículo o su oficina.

Confiamos en que el sistema JBL que ha elegido le proporcione tota la diversión que espera y que, cuando piense en comprar otros equipos de audio, elija una vez más los productos JBL.

ELEMENTOS INCLUIDOS

Cada caja contiene uno o dos bafles, dependiendo del modelo, tal y como se indica abajo.

Arena 180
(1) Altavoz Arena 180 (2) Altavoces Aren(b) 136avoz Arena 170

Piquetas para alfombra
(Arena 180/170)

COLOCACIÓN

ARENA 180/170/130/120 - CANALES IZQUIERDO Y DERECHO

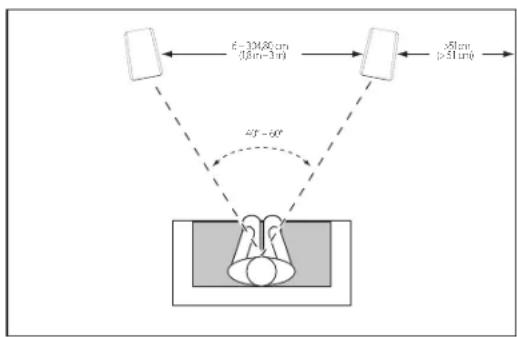

Para obtener los mejores resultados, coloque los altavoces separados de 1,8 a 3 m. Colocar en ángulo los altavoces respecto de la posición de audición puede mejorar la imagen estéreo. Los altavoces producirán la acústica de escenario estéreo más precisa cuando el ángulo entre la persona que escucha y los altavoces se encuentra entre 40 y 60 grados.

Utilice las piquetas para alfombra incluidas para mejorar la estabilidad si va a colocar los altavoces Arena 180/170 encima de una alfombra gruesa o moqueta. Las piquetas par alfombra se pueden atornillar manualmente en cada pata de goma de la base del altavoz.

PRECAUCIÓN: Los altavoces de suelo (torre) tienen el centro de gravedad elevado y pueden desestabilizarse y volcar durante un terremoto o si se balancean, se tropieza en ellos o se colocan de forma inadecuada. Piense en la posibilidad de anclar estos altavoces a la pared de detrás de ellos mediante procedimientos y herrajes adecuados para sujetar estantes y unidades de pared. Usted es responsable de instalarlos correctamente y de seleccionar el hardware adecuado.

En general, la salida de bajos aumenta a medida que el altavoz se acerca a la pared o esquina.

Para obtener un mejor rendimiento, le recomendamos que coloque los altavoces alejados por lo menos 51 cm de las paredes laterales.

- Coloque los altavoces de estantería Arena 130/120 de forma que sus unidades de agudos se encuentren al nivel del oído. Quite el protector adhesivo y aplique las 4 patas de goma a las esquinas de la parte inferior del altavoz del canal central.

MONTAJE DE ARENA 120 EN LA PARED

Los altavoces Arena 120 están diseñados para montarlos directamente en la pared. Cada altavoz dispone de dos orificios en la parte posterior y necesita dos tornillos del n.º 10 y 38 mm atornillados a un taco de pared. Si no dispone de un taco de pared, instale un elemento de sujeción adecuado para un tornillo del n.º 10 y 38 mm.

NOTA: Usted es responsable de seleccionar y usar correctamente herrajes de montaje (disponibles en ferreterías) que garanticen el montaje correcto y seguro de los altavoces en la pared.

1) Utilice la plantilla de pared incluida para marcar las posiciones en la pared, donde quiera colocar los tornillos de montaje.
2) Atornille dos tornillos de madera del n.º10 y 38 mm a la pared utilizando las marcas del paso 1 como guía. Deje 1,6 mm de espacio entre la pared y la cabeza del tornillo. Si no dispone de un taco de pared, utilice un anclaje equivalente adecuado.
3) Para proteger la pared, monte los 4 protectores de goma (incluidos) en las ubicaciones sugeridas.
4) Ponga el altavoz en la pared alineando los orificios de la parte posterior del altavoz con las cabezas de tornillo de la pared.

Una vez colocado correctamente, el altavoz debe deslizarse ligeramente hacia abajo y quedar sujeto.

ARENA 125C

El altavoz central se debe colocar directamente por encima o debajo del centro de la pantalla del televisor. La unidad de agudos del altavoz no debe estar a más de 61 cm por encima o por debajo de las unidades de agudos de los altavoces derecho e izquierdo.

• Quite el protector adhesivo y aplique las 4 patas de goma a las esquinas de la parte inferior del altavoz del canal central.

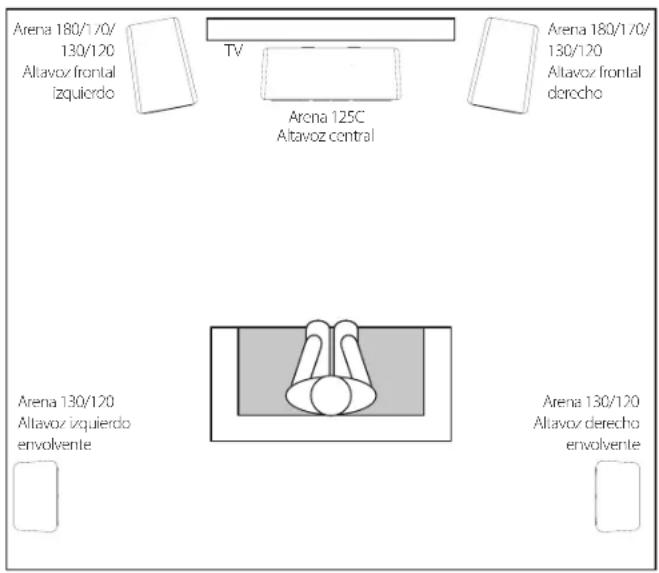

ARENA 130/120 - CANALES ENVOLVENTES (SISTEMA DE 5.1-CANALES)

Cuando use estos altavoces como altavoces de canal envolvente en un sistema de canales 5.1, colóquelos ligeramente detrás de la posición de audición, frente a frente. De forma ideal, deberían estar a 1,5 – 1,8 m de altura por encima del suelo. Una ubicación alternativa sería en una pared detrás de la posición de escuchar, dando hacia delante. Los altavoces envolventes no deben llamar la atención hacia ellos mientras suenan. Experimente con su ubicación hasta que oiga un sonido ambiente difuso que acompaña al sonido de los altavoces frontal izquierdo, frontal derecho y central.

Si utiliza el Arena 130 de estantería como solución envolvente montada en la pared, asegúrese de no obstaculizar la abertura del puerto posterior.

ARENA 130/120 - CANALES ENVOLVENTES (SISTEMA DE 7.1 CANALES)

Si utiliza estos altavoces como altavoces de canal envolvente en un sistema de 7.1 canales, coloque los altavoces laterales envolventes directamente a los lados de la posición de escucha, al menos a 1,5 - 1,8 m por encima del suelo. Coloque los altavoces posteriores envolventes en la pared de detrás de la posición de escucha al menos a 1,5 - 1,8 m por encima del suelo y separados 0,9 - 1,8 m entre si.

CONEXIONES

PRECAUCIÓN: Asegúrese que todos los componentes eléctricos del sistema están APAGADOS (y preferentemente desenchufados de las tomas CA) antes de realizar ninguna conexión.

Los altavoces y amplificadores disponen de sus correspondientes terminales de conexión positivas y negativas (+° y −°). Todos los altavoces de la serie Arena disponen de terminales de conexión que están marcadas +° y −° en la estructura de las copas de las terminales. Además las terminales +° presentan marcas rojas, mientras que las terminales −° presentan marcas negras.

Para garantizar la polaridad correcta, conecte cada terminal "+" de la parte posterior del amplificador o receptor a la terminal "+" (roja) correspondiente de cada altavoz. Conecte las terminales "-" del mismo modo. No invierta las polaridades (esto es, "+" con "-" o "-" con "1") al realizar las conexiones. Hacerlo puede dar lugar una imagen estéreo de mala calidad y un menor rendimiento de bajos.

IMPORTANTE: Asegúrese que los cables o conectores (+) y (−) no se toquen entre si o con el otro terminal. Si se tocan los cables, se puede provocar un cortocircuito capaz de dañar el amplificador o el receptor.

CONEXIÓN BÁSICA DE UN SOLO CABLE

Conecte el amplificador a cada altavoz tal como se muestra en la ilustración siguiente.

CUIDADO DE LOS ALTAVOCES

• No coloque objetos en la parte superior del altavoz.
• Limpie la carcasa con un paño limpio y seco para retirar el polvo. Los paños húmedos pueden alterar el brillo del acabado de la carcasa. No use líquidos volátiles o disolventes como benceno, aguarrás o alcohol en la carcasa.
• No pulverice productos químicos cerca de la carcasa.
• Para retirar el polvo del tejido de la rejilla, utilice un aspirador a baja potencia.
• No lave las rejillas en agua, ya que pueden decolorarse o deformarse.
• Si se deposita polvo en los conos del woofer, puede limpiarlos con cuidado con un pincel o una brocha de pelo suave, limpia y seca. No utilice un paño húmedo.
• NUNCA toque la cúpula del altavoz de agudos ni apoye nada en ella.

HARMAN

Las funciones, las especificaciones y el diseño del producto están sujetos a cambios sin previo aviso.

www.jbl.com
