제품 유형	2웨이 카 스피커
브랜드	JBL
모델	Arena 120
스피커 유형	동축
임피던스	4옴
RMS 출력	60W
최대 출력	180W
주파수 응답	50Hz – 20kHz
감도	90dB
크기(직경 x 깊이)	6.5 x 2.5 인치
무게	1.2kg (2.6파운드)
우퍼 크기	6.5인치 (165mm)
트위터 크기	0.75인치 (19mm)
장착 깊이	2.5인치 (63mm)
권장 앰프 출력	채널당 20 – 120W RMS
재질	폴리프로필렌 콘, 고무 서라운드
자석 유형	페라이트
크로스오버 유형	내장형 커패시터
그릴 포함	예
커넥터	스프링 장착 터미널
청소 방법	부드럽고 마른 천으로 닦으십시오. 액체나 스프레이를 사용하지 마십시오.
안전 주의 사항	물과 자석으로부터 멀리하십시오. 분해하지 마십시오. 12V 시스템에서만 사용하십시오.
예비 부품 구매 가능 여부	그릴과 장착 하드웨어는 JBL에서 구매 가능합니다.
수리 가능성	사용자가 수리할 수 없습니다. 수리는 전문 설치업체에 문의하십시오.

자주 묻는 질문 - Arena 120 JBL

JBL Arena 120을 내 차에 어떻게 설치하나요?

먼저, 자동차 배터리를 분리하십시오. 기존 스피커를 제거하고 장착 나사를 푸십시오. 스피커 와이어를 단자에 연결할 때 극성(양극 대 양극, 음극 대 음극)을 준수하십시오. 포함된 나사로 새 스피커를 고정하고 그릴을 다시 장착하십시오. 배터리를 다시 연결하고 테스트하십시오.

Arena 120의 임피던스는 얼마인가요?

임피던스는 4옴으로 대부분의 자동차 오디오 시스템에 표준입니다. 앰프 또는 헤드 유닛이 4옴 부하를 지원하는지 확인하십시오.

Arena 120을 순정 라디오와 함께 사용할 수 있나요?

예, Arena 120은 순정 라디오와 함께 작동하도록 설계되었습니다. 그러나 최상의 성능을 위해 채널당 20-120W RMS의 외부 앰프 사용을 고려하십시오.

설치에 필요한 도구는 무엇인가요?

드라이버(보통 십자), 와이어 커터/스트리퍼, 그리고 패널 분리 도구가 필요할 수 있습니다. 스피커에는 나사와 설명서가 함께 제공됩니다.

스피커를 어떻게 청소하나요?

부드럽고 마른 천으로 표면을 가볍게 닦으십시오. 콘 또는 서라운드가 손상될 수 있으므로 액체, 스프레이 또는 연마성 세제를 사용하지 마십시오.

Arena 120의 주파수 응답은 무엇인가요?

주파수 응답은 50Hz ~ 20kHz로 저음부터 고음까지 커버합니다. 더 깊은 저음을 원하시면 서브우퍼 추가를 고려하십시오.

Arena 120은 방수인가요?

아니요, Arena 120은 방수가 아닙니다. 차량 내 건조한 위치에 설치해야 합니다. 비나 습기에 노출되지 않도록 하십시오.

보증 기간은 얼마인가요?

JBL은 일반적으로 구매일로부터 1년 보증을 제공합니다. 보증 청구를 위해 영수증을 보관하십시오.

트위터를 별도로 교체할 수 있나요?

트위터는 동축 설계에 통합되어 있어 사용자가 교체할 수 없습니다. 고장 시 전체 스피커를 교체해야 합니다.

Arena 120의 장착 구멍 크기는 얼마인가요?

장착 구멍 직경은 약 5.5인치(140mm)입니다. 구매 전 차량의 스피커 개구부를 항상 측정하십시오.

사용 설명서 Arena 120 JBL

JBL® 제품을 구입해 주셔서 감사합니다!

68년의 역사 동안 JBI ^® 엔지니어는 실황 공연부터 가정, 자동차, 사무실에서 듣거나 이동하면서 듣는 음악까지, 음악과 필름 녹화 및 재생 등 모든 부문에 참여했습니다.

선택하신 JBL 시스템은 여러분이 기대하는 모든 음질을 구현하여 완벽한 즐거움을 제공합니다. 따라서 앞으로 오디오장비를 추가로 구입하실 경우 다시 한번 JBL 제품을 선택하게 될 것입니다.

구성품 항목

각 박스에는 아래 표시된 모델에 따라 1개 또는 2개의 라우드스피커가 들어 있습니다.

Arena 180
(1) Arena 180 스피커
Arena 170
(2) Arena 130 소파rogena 170 스피커

고무 받침대
Arena 125C = 4개
Arena 130/120 = 8개

카펫 스파이크
(Arena 180/170)

배치

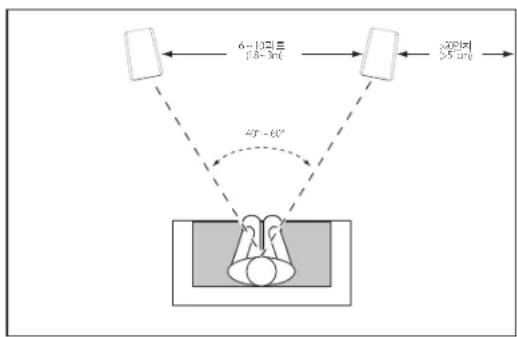

Arena 180/170/130/120-좌측 및 우측 채널

최상의 결과를 위해 스피커를 1.8m \~ 3m 간격을 두고 배치하십시오. 스피커를 청취 위치 쪽으로 비스듬히 놓으면 스테레오 음상을 확대할 수 있습니다. 청취자와 스피커 사이 각도가 40 \~ 60도 사이일 때 스피커가 가장 정확한 스테레오 사운드 스테이지를 구현합니다.

Arena 180/170 스피커를 두꺼운 러그나 카펫 위에 놓을 경우 안정감을 위해 제공된 카펫 스파이크를 사용하십시오. 카펫 스파이크는 스피커 바닥에 있는 고무 밤침대에 손으로 돌려 넣을 수 있습니다.

주의: 스탠드(타워형) 라우드스피커는 무게 중심이 위에 있어, 지진이 발생하는 경우 또는 스피커가 흔들리거나 기울어지거나 올바르지 않게 놓였을 경우 균형을 잃고 넘어질 수 있습니다. 선반 및 벽면 가구를 고정하는 일반적인 방법과 도구를 사용해 스탠드 스피커를 벽에 고정할 수 있습니다. 올바른 설치 및 적절한 도구 선택에 대한 책임은 소비자에게 있습니다.

일반적으로 스피커가 벽면 또는 구석과 가까울수록 저음 출력이 증가합니다.

최상의 성능을 위해 스피커를 옆 벽면에서 최소 51cm 떨어트려 배치하는 것이 좋습니다.

트워터가 귀 높이 정도에 오도록 Arena 130/120 셔프형 스피커를 배치합니다. 뒷면의 접착 시트를 벗긴 다음, 각 스피커 바닥 귀둥이에 있는 4개의 고무 받침대에 붙입니다.

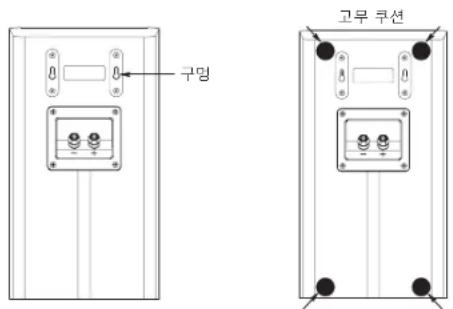

Arena 120 벽면 장착

Arena 120 스피커는 벽에 직접 장착할 수 있는 구조로 되어 있습니다. 각 스피커 헷면에는 두 개의 구멍이 있으며 벽 스타드에 고징할 38mm 10번 나무 나사 2개가 필요합니다. 벽 스타드가 없을 경우 38mm 10번 나사에 알맞은 앵커를 사용합니다.

주: 올바른 장착용 도구(도구 매장에서 구입 가능)를 선택하고 사용하여 스피커를 올바르고 안전하게 배치하는 것에 대한 책임은 소비자에게 있습니다.

1) 제공된 벽면 형판을 사용하여 장착용 나사를 배치하고자 하는 위치를 벽에 표시합니다.
2) 38mm 10번 나무 나사 2개를 1단계에서 표시한 위치에 고정합니다. 벽과 나사머리 간격을 1.59mm 정도 남겨 놓습니다. 벽 스터드가 없는 경우 적절한 엕커를 사용합니다.
3) 벽면을 보호하기 위해 제공된 고무 쿠션 4개를 제안된 위치에 부착합니다.
4) 스피커 뒷면의 구멍을 벽에 고정된 나사머리에 맞춰 조정하여 스피커를 벽에 배치합니다. 올바르게 배치하면 스피커가 약간 아래로 내려가면서 안전하게 고정됩니다.

Arena 125C

중앙스피커는 TV 화면 중심을 기준으로 바로 위 또는 아래에 배치해야 합니다. 중앙 스피커의 트워터는 전면 좌측 및 전면 우측 스피커의 트워터 위 또는 아래에서 61cm 이하여야 합니다.

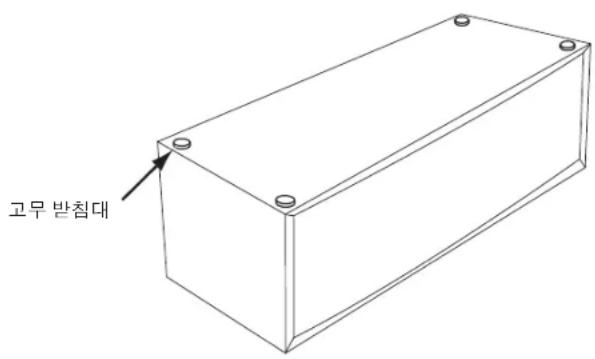

•뒷면의 접착 시트를 벗긴 다음 중앙 채널 스피커 바닥 귀둥이에 있는 4개의 고무 받침대에 봄입니다.

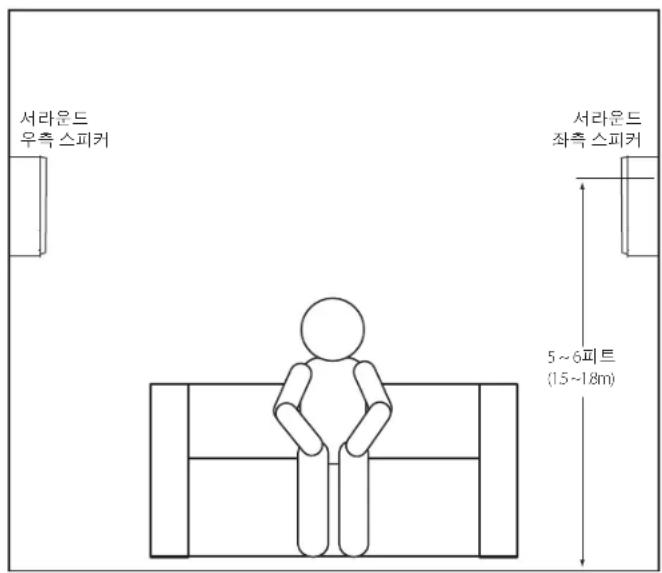

ARENA 130/120-서라운드 채널 (5.1채널 시스템)

이 스피커를 5.1채널 시스템에서 서라운드 채널 스피커로 사용할 경우, 청취 위치 약간 뒤에서 각 스피커를 서로 마주보게 하여 배치합니다. 바닥에서 1.5m \~ 1.8m 떨어진 위치가 이상적입니다. 또는 청취 위치의 뒤쪽 벽면에서 않을 향하게 하여 배치할 수도 있습니다. 서라운드 스피커의 소리만 너무 크게 재생되면 안 됩니다. 스피커를 여러 곳에 두고 시험하여 서라운드 스피커의 분산되는 주변 소리가 전면 좌측, 전면 우측 및 중앙 스피커에서 나오는 소리와 함께 들리는 위치에 배치하십시오.

Arena 130 선반을 사용하여 벽에 설치한 경우 후면 포트 입구를 막지 않도록 주의하십시오.

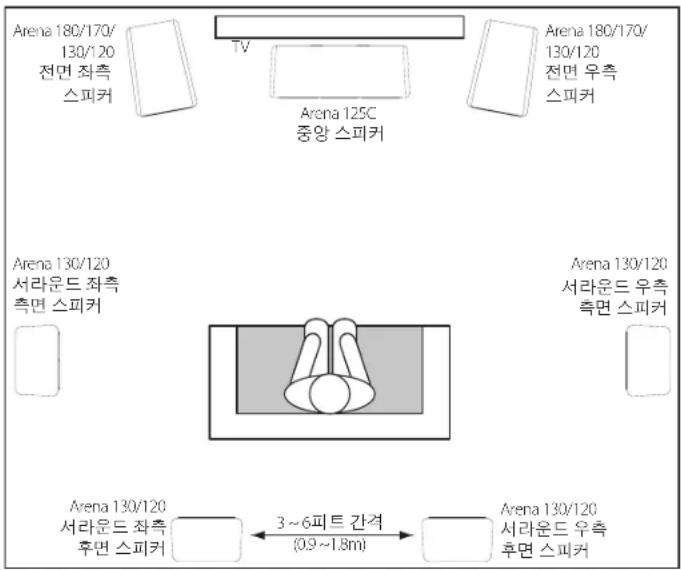

ARENA 130/120-서라운드 채널 (7.1채널 시스템)

이 스피커를 7.1채널 시스템에서 서라운드 채널 스피커로 사용할 경우, 서라운드 측면 스피커를 청취 위치 바로 옆, 바닥에서 최소 1.5 \~ 1.8m 떨어진 위치에 배치합니다. 청취 위치 뒤 벽면에 있는 서라운드 후면 스피커는 바닥에서 최소 1.5 \~ 1.8m 떨어진 위치에서 서로 0.9 \~ 1.8m 간격을 두고 배치합니다.

연결

주의: 연결하기 전에 시스템의 모든 전기 구성품의 전원이 꺼져 있는지, AC 콘센트에서 플러그가 올바르게 분리되어 있는지 확인하십시오.

스피커와 앱프에는 대응하는 양극 및 음극(+ " 및 "-") 연결 단자가 있습니다. 모든 Arena 시리즈 스피커에는 터미널 컹어셈 블리에 "+ " 및 "-" 표시가 있는 연결 단자가 있습니다. 또한, "+" 단자는 빨간색, "-" 단자는 검은색 표시가 있습니다.

올바른 극성이 되도록 앱프 또는 리시버 뒷면의 각 "+" 단자를 각 스피커의 해당 "+" (빨간색) 단자에 연결하십시오. "-" 단자도 유사한 방법으로 연결합니다. 극성을 바꾸어 연결하지 마십시오(예: "+"를 "-"에 연결하거나 "-"를 "+"에 연결하지 말 것). 극성을 바꾸어 연결할 경우 스테레오 음상이 줄어들고 저음 성능이 약해집니다.

중요: (+) 및 (-) 전선 또는 커넥터가 서로 닿지 않는지 또는 다른 단자와 닿지 않는지 확인하십시오. 전선이 닿으면 합선이 발생하여 리시버 또는 앱프가 손상될 수 있습니다.

기본 단일 전선 연결

아래 그림처럼 앱프를 각 스피커에 연결합니다.

스피커 관리

• 스피커 위에 물건을 올려 두지 마십시오.
• 캐비닛을 깨끗한 마른천으로 닿아먼지를 제거합니다. 젖은 천으로 닿으면 캐비닛 마감에 얼룩이 생길 수 있습니다. 휘발성 액체 또는 벤젠, 페인트 희석제 또는 알코올과 같은 용액을 캐비닛에 사용하지 마십시오.
• 캐비닛 근처에서 화학 물질을 분사하지 마십시오.
  -그릴 직물에서 먼지를 제거하려면 진공 청소기 흡입 정도를 “약”으로 설정하여 사용하십시오.
  그릴 색상이 바래거나 고르지 않게 될 수 있으니 그릴을 물로 세척하지 마십시오.
• 우퍼 콘에 먼지가 끂 경우 마른 상태의 부드러운 캘리그라피용 붓이나 미술용 붓으로 조심스럽게 닦아내십시오. 젖은 천을 사용하지 마십시오.
• 절대로 트워터 돕을 만지거나 물건으로 누르지 마십시오.
