| Tipo di prodotto | Cassa centrale home theater |
| Marca | JBL |
| Modello | Studio 120C |
| Dimensioni (L x A x P) | Circa 500 x 170 x 230 mm |
| Peso | Circa 8,6 kg |
| Alimentazione | Passiva (richiede amplificatore esterno) |
| Numero di vie | 2 vie |
| Numero di altoparlanti | 3 altoparlanti (1 tweeter, 2 woofer) |
| Risposta in frequenza | 55 Hz - 40 kHz |
| Impedenza nominale | 8 ohm |
| Sensibilità | 88 dB (1 W/1 m) |
| Potenza consigliata | 20 - 150 W RMS |
| Funzioni principali | Riproduzione sonora multicanale, compatibilità home theater |
| Manutenzione e pulizia | Spolverare con un panno morbido e asciutto; evitare prodotti abrasivi |
| Sicurezza | Non esporre all'umidità; posizionare su una superficie stabile |
| Ricambi e riparabilità | Griglia rimovibile; woofer e tweeter sostituibili da un professionista |
| Informazioni generali | Finitura laccata nera; cavi di connessione non inclusi |
Domande frequenti - Studio 120C JBL
Domande degli utenti su Studio 120C JBL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Altoparlante in formato PDF gratuitamente! Trova il tuo manuale Studio 120C - JBL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Studio 120C del marchio JBL.
MANUALE UTENTE Studio 120C JBL
Per più di 60 anni, gli ingegneri JBL ^® sono stati coinvolti in ogni aspetto della registrazione e della riproduzione della musica e dei film, da spettacoli dal vivo alle registrazioni che si riproducono in viaggio e in casa, in auto o in ufficio.
Siamo certi che il sistema JBL che avete scelto fornirà tutto il divertimento che vi aspettate - e che quando penserete di acquistare un'altra attrezzatura audio per la casa, auto o in ufficio, sceglierete ancora una volta i prodotti JBL.
Si prega di dedicare un momento per registrare il nuovo prodotto sul nostro sito Web, www.jbl.com. La registrazione ci permette di tenervi sempre aggiornati sui nostri ultimi progressi e ci aiuta a capire i nostri clienti e realizzare prodotti che soddisfino le loro esigenze.

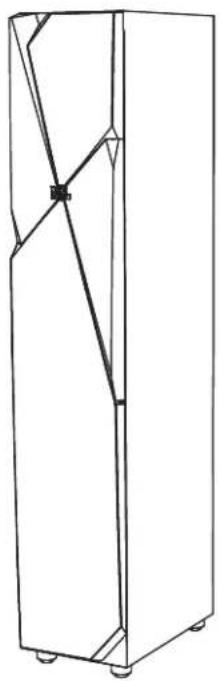

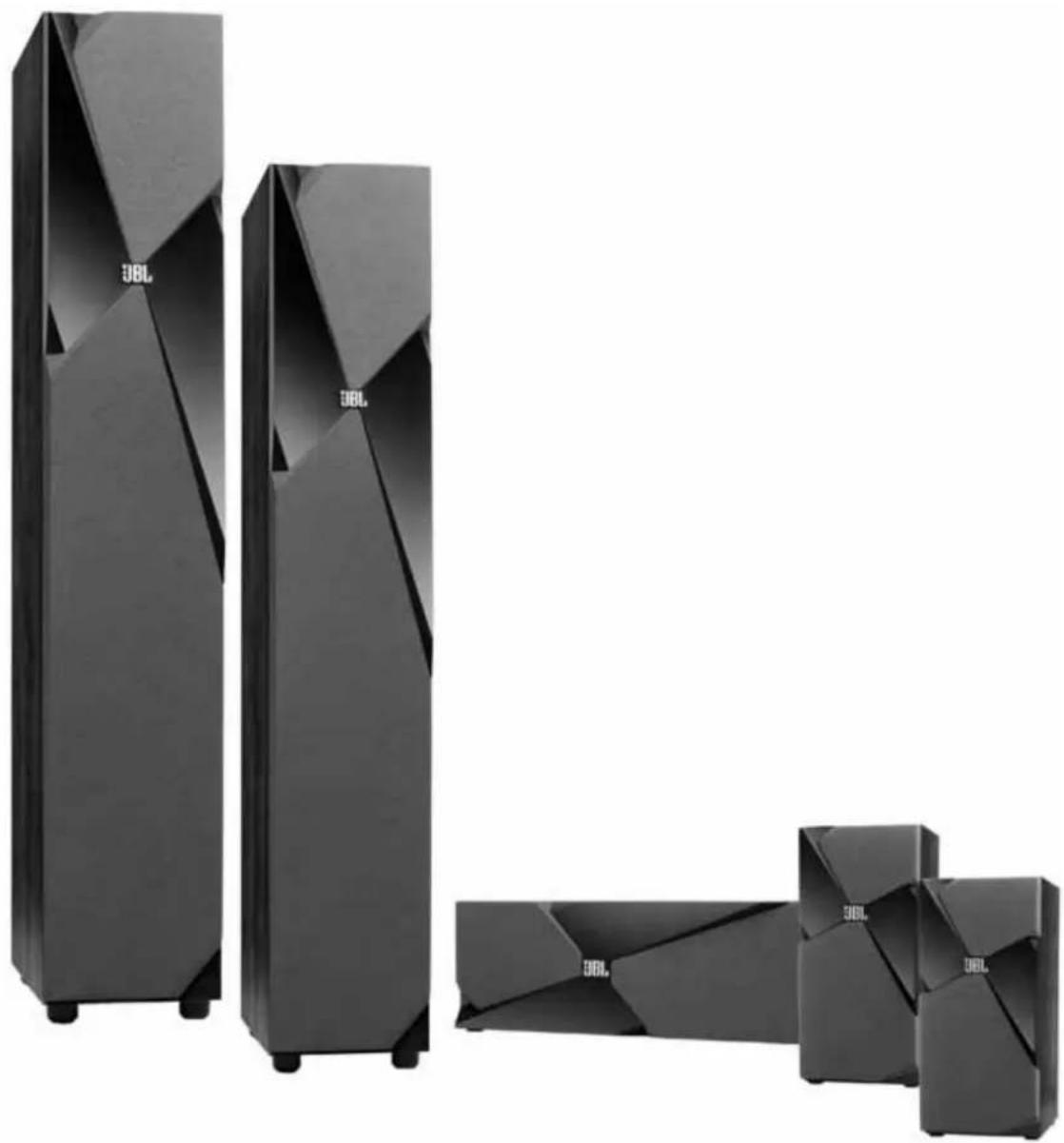

ELEMENTI INCLUSI
Ogni confezione comprende uno o due diffusori, questo dipende dal modello, come indicato di seguito.
Studio 190
Un diffusore Studio 190
Studio 120c
Un diffusore
Strip con piedini in gomma adesivi (Studio 130 - due Strip, Studio 120c - un solo strip)
COLLOCAMENTO
Per risultati ottimali, collocare i diffusori ad una distanza di 6-10 piedi (1,8 m - 3m). Rivolgere gli altoparlanti verso la posizione di ascolto può migliorare l'immagine stereo. I diffusori produrranno l'effetto stereo più accurato quando l'angolo tra l'ascoltatore e gli altoparlanti è tra i 40 e i 60 gradi.
In generale, il segnale audio di bassa frequenza verrà maggiormente enfatizzato se l'altoparlante è spostato più vicino ad una parete o ad angolo.
Per prestazioni ottimali, si consiglia di collocare i diffusori ad almeno 20 pollici (51 centimetri) di distanza dalle pareti laterali.

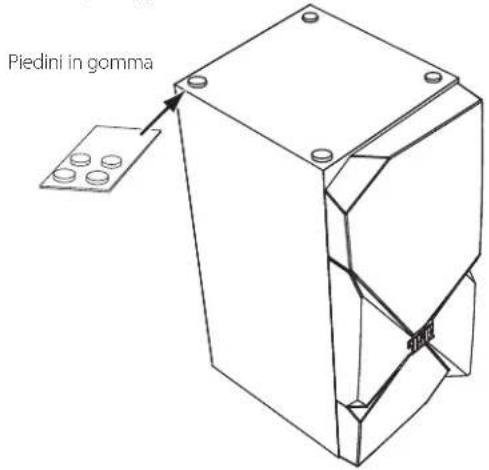

- Posizionare i diffusori da scaffaleStudio 130 in modo che i loro tweeter siano circa al livello delle orecchie. Staccare i piedini in gomma adesivi dallo strip e applicarli sul fondo dei diffusori.
Si consiglia di posizionare il diffusore centrale direttamente sopra o sotto il centro del vostro schermo TV. Il centro del diffusore dovrebbe essere non più di 2 piedi (61 centimetri) al di sopra o al di sotto dei tweeter dei diffusori anteriori sinistro e destro. Se il tuo televisore è abbastanza profondo, è possibile impostare il diffusore centrale sopra il televisore, con bordo anteriore del diffusore che corrisponde al bordo anteriore del TV.
- Staccare i piedini in gomma adesivi dallo strip e applicarli alla base del diffusore.
Quando si utilizzano i diffusori Studio 130 come canali surround in un sistema di diffusori a 5.1 canali, li si deve mettere leggermente dietro alla posizione di ascolto, uno di fronte all'altro. Idealmente, essi dovrebbero essere 5-6 piedi (1,5 m - 1,8 m) sopra il pavimento. Un posizione alternativa potrebbe essere su un muro dietro la posizione di ascolto, rivolti in avanti. I diffusori surround non dovrebbero richiamare l'attenzione su se stessi mentre stanno riproducendo il suono. Fare prove relative al loro posizionamento fino a sentire un diffuso suono d'ambiente che accompagni i suoni che si sentono dai diffusori anteriore sinistro, anteriore destro e centrale.
STUDIO 130 - CANALI SURROUND (IMPIANTO A 7.1 CANALI)
Quando si utilizzano i diffusori Studio 130 come canali surround in un sistema di diffusori a 7.1 canali, collocare i diffusori surround laterali direttamente ai lati della posizione di ascolto, almeno 5-6 piedi (1,5 m - 1,8 m) sopra il pavimento. Posizionare gli altoparlanti surround posteriori sul muro dietro la posizione di ascolto, anch'essi ad almeno 5-6 piedi (1,5 m - 1,8 m) sopra il pavimento e a 3-6 piedi (0,9 - 1,8 m) di distanza.
COLLEGAMENTI
ATTENZIONE: assicurarsi che tutti i componenti elettrici del sistema siano spenti (e preferibilmente scollegati dalle prese AC) prima di effettuare qualsiasi collegamento.
Altoparlanti e amplificatori hanno corrispondenti terminali di connessione positivi e negativi ("+" e "-" ). Tutti i diffusori della serie Studio 1 sono dotati di terminali che sono contrassegnati "+" e "-" sul gruppo coppa terminale. Inoltre, i terminali "+" hanno segni rossi, mentre i terminali "-" hanno segni neri.
Per garantire la corretta polarità, collegare ogni terminale "+" sul retro dell'amplificatore o ricevitore al rispettivo "+" (rosso) di ogni diffusore. Collegare i terminali "-" in modo simile. Non invertite le polarità (ovvero, "+" a "-" o "-" a "+" quando si effettuano i collegamenti. Facendo questo si causerà un peggioramento dell'immagine stereo e prestazioni diminuite dei bassi.
IMPORTANTE: assicurarsi che i cavi o connettori (+) e (−) non si tocchino tra loro né tocchino l'altro terminale. se i cavi si dovessero toccare, potrebbero causare un corto circuito che può danneggiare il ricevitore o amplificatore.

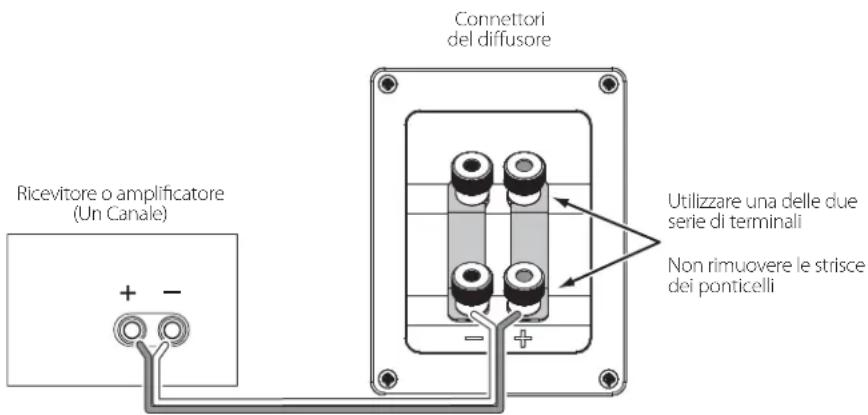

COLLEGAMENTO DI BASE
Collegare l'amplificatore ad ogni diffusore, come mostrato nella figura seguente.
Per i diffusori Studio 190 e Studio 180, è possibile utilizzare una serie di terminali sul pannello dei connettori.
IMPORTANTE: non rimuovere i ponticelli in metallo dalla posizione tra i due set di terminali quando si collegano i cavi dei diffusori.
Studio 130, Studio 120c
Studio 190, Studio 180
I terminali placcato oro dell'altoparlante dei diffusori della serie Studio 1 può accettare una varietà di tipi di connettore del filo: il filo nudo, connettori con pin, connettori a forcella e connettori a banana.
USO DEL FILO NUDO O DEI CONNETTORI CON PIN:
2.3.

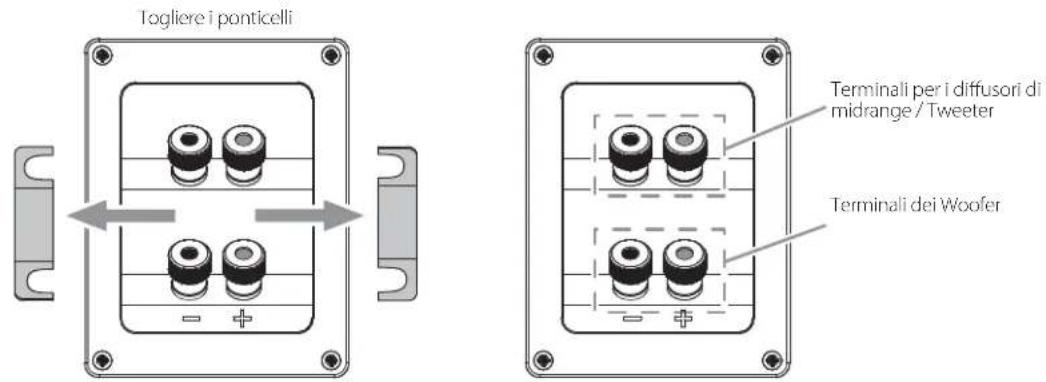

I collegamenti di Studio 190 e Studio 180 sono due set di terminali di ingresso che sono collegati da barre di ponticelli in metallo. La serie di terminali superiore è per i diffusorimidrange / tweeter, e il set di terminali inferiore è per il woofer (o i woofer). Questa disposizione permette di collegare in modalità BI-Wiring, cioè utilizzando due coppie di cavi, i diffusori usando un singolo amplificatore stereo o due amplificatori stereo. Il collegamento BI-Wiring può offrire vantaggi sonori e una maggiore flessibilità nella selezione dell'amplificatore di potenza rispetto a un collegamento tradizionale.
Prima del collegamento BI-Wiring dei diffusori, rimuovere le barre ponticello.
COLLEGAMENTO BI WIRING VERSO UN AMPLIFICATORE
COLLEGAMENTO BI WIRING VERSO DUE AMPLIFICATORI
Per ulteriori informazioni sulle varie opzioni di cablaggio e collegamento dei diffusori, contattate il vostro rivenditore JBI.
COME AVERE CURA DEI VOSTRI DIFFUSORI
- Pulire l'unità con un panno pulito e asciutto per rimuovere la polvere. Panni umidi possono opacizzare la finitura della mobiletto. Non utilizzare liquidi volatili come benzene, solventi o alcool sul mobiletto.
•Non spruzzare insetticidi vicino al mobiletto. - Per rimuovere la polvere dal tessuto della griglia, utilizzare un aspirapolvere impostato su aspirazione bassa.
- Non lavare le griglie in acqua, in quanto questa può sbiadire il colore o renderlo irregolare.
- Se le superfici dei coni del woofer e dei diffusori a medio range diventano polverosi, si possono pulire accuratamente con un pennello calligrafico o per pittura morbido e asciutto. Non usare un panno umido.
•Non toccare MAI la cupola del tweeter.
SPECIFICHE
STUDIO 190 DIFFUSORE DA PAVIMENTO
| Tipologia di diffusore: A tre vie a doppio woofer, da pavimento | |
| Trasduttore a bassa frequenza: Due coni PolyPlasTM da 6-1/2" (165mm), schermati magneticamente | |
| Trasduttore a medio range: Cono PolyPlas da 4" (100mm), schermato magneticamente | |
| Trasduttore ad alta frequenza: | Cupola CMMD® Lite da 1", schermata magneticamente, in una guida d'onda a direttività costante Bi-Radial® |
| Potenza applicabile: 100 watt (continua); 400 watt (picco) | |
| Risposta in frequenza: 40Hz – 22kHz | |
| Impedenza nominale: 8 ohm | |
| Sensibilità (2,83V/1m): 90dB | |
| Frequenze di crossover: 800Hz, 3,2kHz, 6dB/ottava | |
| Tipo di mobile: Bass reflex, con vano separato per midrange | |
| Tipo di connettore: | Morsetti doppi placcati in oro (per possibilità BI-Wiring) |
| Dimensioni (H x L x P): 44-1/8" x 7-7/8" x 14-3/4" (1121mm x 200mm x 375mm) | |
| Peso: 48,8 lb (22,1kg) | |
STUDIO 180 DIFFUSORE DA PAVIMENTO
| Tipologia di diffusore: A tre vie da pavimento | |
| Trasduttore a bassa frequenza: Cono PolyPlas da 6-1/2" (165mm), schermato magneticamente | |
| Trasduttore a medio range: Cono PolyPlas da 4" (100mm), schermato magneticamente | |
| Trasduttore ad alta frequenza: | Cupola CMMD® Lite da 1", schermata magneticamente, in una guida d'onda a direttività costante Bi-Radial |
| Potenza applicabile: 90 watt (continua); 360 watt (picco) | |
| Risposta in frequenza: 45Hz – 22kHz | |
| Impedenza nominale: 8 ohm | |
| Sensibilità (2,83V/1m): 89dB | |
| Frequenze di crossover: 1,1kHz, 2,5kHz, 6dB/ottava | |
| Tipo di mobile: Bass reflex, con vano separato per midrange | |
| Tipo di connettore: | Morsetti doppi placcati in oro (per possibilità BI-Wiring) |
| Dimensioni (H x L x P): 40" x 7-7/8" x 13-1/8" (1016mm x 200mm x 333mm) | |
| Peso: 38,6 lb (17,5kg) | |
STUDIO 130 DIFFUSORE DA SCAFFALE
| Tipologia di diffusore: A due vie da scaffale | |
| Trasduttore a bassa frequenza: Cono PolyPlas da 4" (100mm), schermato magneticamente | |
| Trasduttore ad alta frequenza: | Cupola CMMD® Lite da 1", schermata magneticamente, in una guida d'onda a direttività costante Bi-Radial |
| Potenza applicabile: 60 watt (continua); 240 watt (picco) | |
| Risposta in frequenza: | 60Hz – 22kHz |
| Impedenza nominale: 8 ohm | |
| Sensibilità (2,83V/1m): | 87dB |
| Frequenze di crossover: | 3kHz, 12dB/ ottava |
| Tipo di mobile | Bass reflex |
| Tipo di connettore: | Morsetti placcati oro |
| Dimensioni (H x L x P): | 13-3/4" x 6-1/2" x 8-1/4" (349mm x 165mm x 210mm) |
| Peso: | 10,9 lb (4,9kg) |
STUDIO 120c DIFFUSORE DEL CANALE CENTRALE
| Tipologia di diffusore: A 2-1/2 vie, doppio canale centrale | |
| Trasduttore a bassa frequenza: Due coni PolyPlas da 4" (100mm), schermati magneticamente | |
| Trasduttore ad alta frequenza: | Cupola CMMD® Lite da 1", schermata magneticamente, in una guida d'onda a direttività costante Bi-Radial |
| Potenza applicabile: 60 watt (continua); 240 watt (picco) | |
| Risposta in frequenza: 60Hz – 22kHz | |
| Impedenza nominale: 8 ohm | |
| Sensibilità (2,83V/1m): 90dB | |
| Frequenze di crossover: 900Hz, 12dB/ottava, 1,8 kHz, 24dB/ottava | |
| Tipo di mobile Bass reflex | |
| Tipo di connettore: Morsetti placcati oro | |
| Dimensioni (H x L x P): 6-1/2" x 21" x 9-7/8" (165mm x 533mm x 251mm) | |
| Peso: 18,6 lb (8,4kg) | |
HARMAN
© 2010 Harman International Industries, Incorporated. Tutti i diritti sono riservati.
Funzionalità, specifiche e aspetto sono soggetti a modifica senza preavviso.
JBL, Bi-Radial e CMMD sono marchi di Harman International Industries, Incorporated, registrato negli Stati Uniti e/o in altri paesi.
PolyPlas è un marchio di Harman International Industries, Incorporated.,
N. del pezzo.: 950-0308-001
