Type de produit	Enceinte centrale home cinéma
Marque	JBL
Modèle	Studio 120C
Dimensions (L x H x P)	Environ 500 x 170 x 230 mm
Poids	Environ 8,6 kg
Alimentation	Passive (nécessite amplificateur externe)
Nombre de voies	2 voies
Nombre de haut-parleurs	3 haut-parleurs (1 tweeter, 2 woofers)
Réponse en fréquence	55 Hz – 40 kHz
Impédance nominale	8 ohms
Sensibilité	88 dB (1 W/1 m)
Puissance recommandée	20 – 150 W RMS
Fonctions principales	Reproduction sonore multicanal, compatibilité home cinéma
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec; éviter produits abrasifs
Sécurité	Ne pas exposer à l’humidité; placer sur une surface stable
Pièces détachées et réparabilité	Grille amovible; woofers et tweeter remplaçables par un professionnel
Informations générales	Finition laquée noire; câbles de connexion non fournis

FOIRE AUX QUESTIONS - Studio 120C JBL

Quelle est l'impédance du JBL Studio 120C ?

L'impédance nominale est de 8 ohms, ce qui est standard pour la plupart des amplificateurs home cinéma.

Quels types de câbles utiliser pour connecter l'enceinte ?

Utilisez des câbles d'enceinte de section adaptée (généralement 2,5 mm²) avec des fiches bananes ou des connecteurs à fourche.

Puis-je utiliser le Studio 120C comme enceinte avant ?

Il est conçu comme enceinte centrale, mais peut être utilisé comme enceinte avant si vous disposez d'un second exemplaire identique.

Quelle est la puissance recommandée pour l'amplificateur ?

Il est conseillé d'utiliser un ampli délivrant entre 20 et 150 W RMS par canal sous 8 ohms.

Comment nettoyer la grille et le boîtier ?

Dépoussiérez régulièrement avec un chiffon doux non pelucheux. Pour les taches, utilisez un chiffon légèrement humide et séchez immédiatement.

L'enceinte est-elle magnétiquement blindée ?

Oui, le JBL Studio 120C est blindé pour éviter toute interférence avec les écrans CRT (tubes cathodiques).

Puis-je placer l'enceinte dans une étagère fermée ?

Oui, mais assurez-vous de laisser au moins 10 cm d'espace derrière l'évent pour une bonne ventilation.

Quelle est la réponse en fréquence du Studio 120C ?

La réponse en fréquence est de 55 Hz à 40 kHz, couvrant l'essentiel du spectre audible et au-delà.

Y a-t-il une protection contre les surcharges ?

L'enceinte ne dispose pas de protection intégrée; c'est l'amplificateur qui doit être choisi avec soin pour éviter de l'endommager.

Quelle est la finition disponible pour ce modèle ?

La finition est généralement noire laquée avec une grille noire, s'intégrant facilement dans un décor moderne.

MODE D'EMPLOI Studio 120C JBL

Depuis plus de 60 ans, les ingénieurs de JBL* sont impliqués dans chaque aspect de la musique, de l'enregistrement et de la production de films ; des interprétations en direct aux disques et bandes que vous jouez en marchant, chez vous, dans votre voiture ou dans votre bureau.

Nous sommes confiants que le produit JBL que vous avez choisi vous procurera tout le plaisir escompté - et que lorsque vous envisagerez d'acheter un nouvel équipement audio pour votre domicile, votre voiture ou votre bureau, vous choisirez une fois de plus les produits JBL.

Veuillez consacrer quelques instants pour enregistrer votre nouveau produit sur notre site Web : www.jbl.com Votre enregistrement vous permettra de vous ternir informés de nos dernières innovations, nous aidera à comprendre nos clients et à concevoir des produits qui répondent à leurs attentes.

COMPOSANTS

Chaque carton contient 1 ou 2 enceintes, cela dépend du modèle choisi.

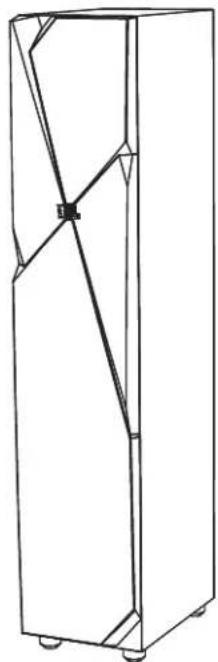

Studio 190
Une enceinte Studio 190

Studio 180
Une enceinte Studio 180

Studio 120cStudio 120c
Une enceinte

Des cartes comportant des pieds en caoutchouc adhésif (Studio 130 - 2 cartes, Studio 120c - une seule carte)

INSTALLATION

STUDIO 190/STUDIO 180/STUDIO 130 - CANAUX GAUCHE ET DROIT

Pour obtenir de meilleurs résultats, distancez les enceintes de 6 à 10' (1,8 à 3 m). Positionner les enceintes à un certain angle par rapport à la position d'écoute peut améliorer l'image stéréo. Les enceintes offrent une scène audio plus précise lorsque l'angle entre l'auditeur et les enceintes est compris entre 40 et 60 degrés.

Généralement, le rendement de la basse augmente à mesure que l'enceinte est déplacée vers un mur ou un coin.

Pour un meilleur rendement, nous vous conseillons de placer les enceintes à une distance d'au moins 51 cm des murs latéraux.

- Placez les enceintes Studio 130 de sorte que leurs haut-parleurs d'aigus soient approximativement au niveau de l'oreille. Détachez les pieds en caoutchouc adhésif de la carte et appliquez-les au bas des enceintes.

STUDIO 120c

Vous devez placer l'enceinte centrale directement au-dessus ou au-dessous du centre de l'écran de votre téléviseur. Le centre de l'enceinte ne doit pas être de plus de 2' (61 cm) au-dessus ou au-dessous des haut-parleurs d'aigus avant de gauche et de droite. Si votre téléviseur est assez profond, vous pouvez placer l'enceinte centrale au-dessus du téléviseur, l'arête avant de l'enceinte étant au même niveau que l'arête avant du téléviseur.

•Détachez les pieds en caoutchouc adhésif de la carte et appliquez-les au bas de l'enceinte.

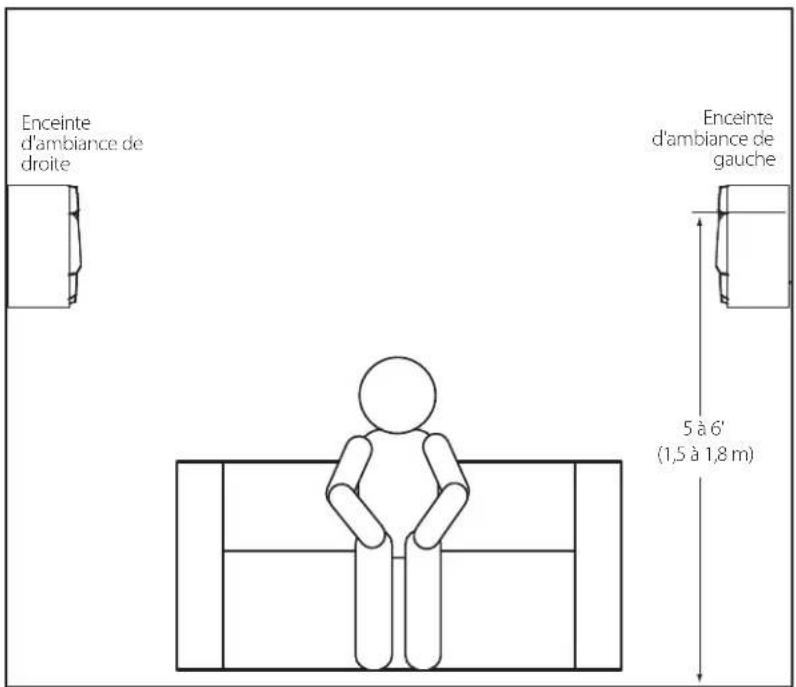

Lorsque vous utilisez les enceintes Studio 130 comme canaux d'ambiance dans une configuration 5.1, placez-les légèrement derrière la position d'écoute, face à face. L'idéal serait qu'elles soient placées à 5' - 6' (1,5 m - 1,8 m) au-dessus du plancher. Une autre possibilité serait de les placer face à face, sur un mur situé derrière la position d'écoute. Les enceintes d'ambiance ne doivent pas attirer l'attention sur elles-mêmes pendant qu'elles jouent. Testez leur installation jusqu'à ce que ce que vous entendiez un son diffus, ambiant accompagnant les sons qui proviennent des enceintes de gauche, de droite, et de l'enceinte centrale.

Lorsque vous utilisez les enceintes Studio 130 comme canaux d'ambiance dans une configuration 7.1, placez les enceintes d'ambiance latérales directement sur les côtés de la position d'écoute, à au moins 5'-6' (1,5 m-1,8 m) au-dessus du plancher. Placez les enceintes d'ambiance arrière sur un mur situé derrière la position d'écoute, à au moins 5'-6' (1,5 m-1,8 m) au-dessus du plancher, et distantes les unes des autres de 3 à 6' (0,9 à 1,8 m).

BRANCHEMENTS

ATTENTION: Assurez-vous que tous les composants électriques de l'appareil sont éteints ( et de préférence débranchés de la prise de courant alternatif) avant de procéder aux branchements.

Les enceintes et les amplificateurs ont des bornes positives et négatives correspondantes (« + » et « - »). Toutes les enceintes de la série Studio 1 ont des bornes indiquées par « + » et « - » sur la coupelle à bornes. De plus, les bornes « + » portent des marques rouges, tandis que les bornes « - » portent des marques noires.

Pour que la polarité soit correcte, connectez chaque borne « + » de l'arrière de l'amplificateur ou du récepteur à la borne « + » (rouge) de chaque enceinte. Connectez les bornes « – » de la même manière. Ne renversez pas les polarités ( c.-à-d. « + » en « – » ou « – » en « + ») lors des branchements. Cela va détériorer l'image stéréo et diminuer le rendement de la basse.

IMPORTANT : Veillez à ce que les câbles (+) et (−) ou connecteurs ne se touchent pas, ni ne touchent un autre terminal. Un contact entre les câbles peut causer un court-circuit susceptible d'endommager votre récepteur ou votre amplificateur.

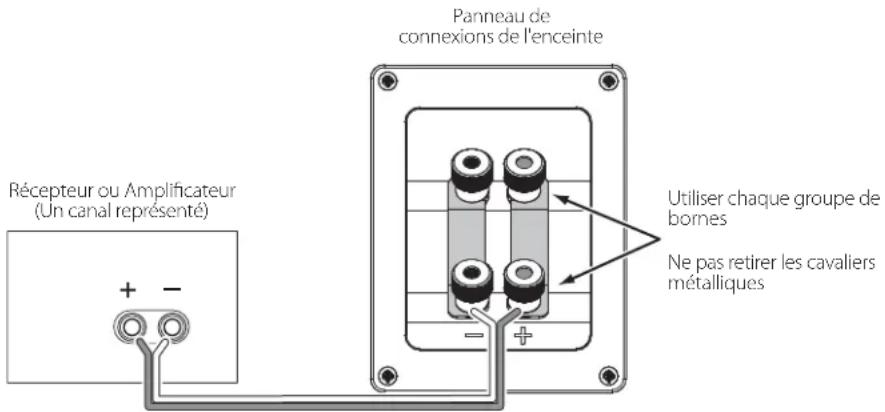

BRANCHEMENT UNIFILAIRE DE BASE

Branchez l'amplificateur à chaque enceinte comme le montre l'illustration ci-dessous.

Pour les enceintes Studio 190 et 180, vous pouvez utiliser chaque groupe de bornes du panneau de connexions.

IMPORTANT : Évitez de retirer les cavaliers métalliques séparant les deux groupes de bornes lors du branchement des câbles de l'enceinte.

Studio 130, Studio 120c

Studio 190, Studio 180

Les bornes des enceintes plaquées or de la série Studio 1 peuvent accepter des types de serre-fils variés : câbles nus, connecteurs à broches, cosses rectangulaires et fiches bananes.

UTILISATION DES CABLES NUS OU DES CONNECTEURS A BROCHES :

1.

2.3.

UTILISATION DES COSSES RECTANGULAIRES :

1.

2.3.

UTILISATION DES FICHES BANANES :

1.

2.

3.4.

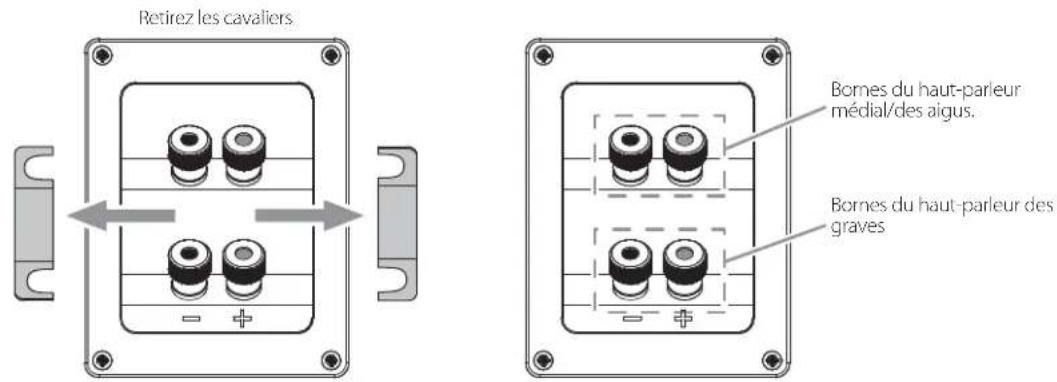

BRANCHEMENT BIFILAIRE (STUDIO 190/STUDIO 180)

Les assemblages de Studio 190 et Studio 180 ont deux groupes de bornes d'entrée qui sont connectées par des cavaliers métalliques. Le groupe de bornes du haut est celui du haut-parleur médial/des aigus, et le groupe du bas est celui du haut-parleur des graves. Cette disposition vous permet d'effectuer un branchement bifilaire des enceintes en utilisant un seul amplificateur stéréophonique ou deux amplificateurs stéréophoniques. Le branchement bifilaire peut, comparativement au branchement unifilaire conventionnel, offrir des avantages sonores et plus de flexibilité à l'amplificateur de puissance

Avant d'effectuer un branchement bifilaire des enceintes, retirez les cavaliers.

BRANCHEMENT BIFILAIRE AVEC UN SEUL AMPLIFICATEUR

BRANCHEMENT BIFILAIRE AVEC DEUX AMPLIFICATEURS

Pour de plus amples informations à propos des divers types de câbles pour enceintes et options de branchement, contactez votre revendeur JBL local.

ENTRETIEN DE VOS ENCEINTES

• Essuyez le coffret avec un chiffon propre et sec pour enlever la poussière. Les étoffes humides pourraient ternir la finition du coffret. N'utilisez pas des liquides nocifs tels que le benzène, les diluants ou de l'alcool sur le coffret.
• Ne pulvérisez pas d'insecticide près du coffret.
• Pour dépoussiérer la toile de la grille, utilisez un aspirateur réglé sur une faible aspiration.
• Ne lavez pas les grilles à l'eau, cela va ternir leur couleur ou les rendre raboteuses.
• Si les surfaces des cônes du haut-parleur des graves et du haut-parleur médial deviennent poussiéreuses, vous pouvez les nettoyer soigneusement à l'aide d'un pinceau ou (d'une brosse de calligraphie) propre et sec. N'utilisez pas une étoffe humide.
• Ne touchez jamais le dôme du haut-parleur des aigus avec quoi que ce soit.

CARACTÉRISTIQUES TECHNIQUES

Enceinte sur pied Studio 190

Type d'enceinte : 2 Haut-parleurs de graves à 3 voies, sur pied
Transducteur basse fréquence : 2 cônes PolyPlasTM de 6-1/2" (165 mm), blindés magnétiquement
Transducteur médial : Cône PolyPlas de 4" (100 mm), blindé magnétiquement
Transducteur haute fréquence :	Dôme allégé CMMD® de 1", blindé magnétiquement, dans un guide d'ondes de directivité constante Bi-Radial®
Puissance admissible : 100 watts (continue); 400 watts (crête)
Réponse de fréquence 40 Hz – 22 kHz
Impédance nominale : 8 ohms
Efficacité (2.83V/1 m): 90 dB
Fréquences de coupure : 800 Hz, 3,2 kHz, 6 dB/octave
Type d'enceinte acoustique : Résonnante, avec enceinte médiale
Type de connecteur : 2 Bornes de raccordement plaquées or (branchement bifilaire possible)
Dimensions (H x L x P) 44-1/8" x 7-7/8" x 14-3/4" (1121mm x 200 mm x 375 mm)
Poids 48,8 lb (22,1kg)

ENCEINTE SUR PIED STUDIO 180

Type d'enceinte : 3 voies, sur pied
Transducteur basse fréquence : Cône PolyPlas de 6-1/2" (165 mm), blindé magnétiquement
Transducteur médial : Cône PolyPlas de 4" (100 mm), blindé magnétiquement
Transducteur haute fréquence :	Dôme allégé CMMD® de 1", blindé magnétiquement, dans un guide d'ondes de directivité constante Bi-Radial®
Puissance admissible : 90 watts (continue) ; 360 watts (crête)
Réponse de fréquence 45 Hz – 22 kHz
Impédance nominale : 8 ohms
Efficacité (2.83V/1 m): 89 dB
Fréquences de coupure : 1.1kHz, 2.5kHz, 6dB/octave
Type d'enceinte acoustique : Résonnante, avec enceinte médiale
Type de connecteur : 2 Bornes de raccordement plaquées or (branchement bifilaire possible)
Dimensions (H x L x P) 40" x 7-7/8" x 13-1/8" (1016 mm x 200 mm x 333 mm)
Poids 38,6 lb (17,5 kg)

ENCEINTE D'ETAGERE STUDIO 130

Type d'enceinte : Étagère à 2 voies
Transducteur basse fréquence : Cône PolyPlas de 4" (100 mm), blindé magnétiquement
Transducteur haute fréquence :	Dôme allégé CMMD* de 1", blindé magnétiquement, dans un guide d'ondes de directivité constante Bi-Radial*
Puissance admissible : 60 watts (continue); 240 watts (crête)
Réponse de fréquence	60 Hz – 22 kHz
Impédance nominale :	8 ohms
Efficacité (2.83V/1 m):	87dB
Fréquences de coupure :	3 kHz, 12 dB/octave
Type d'enceinte acoustique :	Résonnante
Type de connecteur : Bornes de raccordement plaquées or
Dimensions (H x L x P) 13-3/4" x 6-1/2" x 8-1/4" (349 mm x 165 mm x 210 mm)
Poids	10,9 lb (4,9 kg)

STUDIO 120c ENCEINTE CENTRALE

Type d'enceinte : 2 Canaux centraux à 2-1/2 voies
Transducteur basse fréquence : 2 cônes PolyPlasTM de 4" (100 mm), blindés magnétiquement
Transducteur haute fréquence :	Dôme allégé CMMD® de 1", blindé magnétiquement, dans un guide d'ondes de directivité constante Bi-Radial®
Puissance admissible : 60 watts (continue); 240 watts (crête)
Réponse de fréquence 60 Hz – 22 kHz
Impédance nominale : 8 ohms
Efficacité (2.83V/1 m): 90 dB
Fréquences de coupure : 900 Hz, 12 dB/octave; 1,8 kHz, 24 dB/octave
Type d'enceinte acoustique : Résonnante
Type de connecteur : Bornes de raccordement plaquées or
Dimensions (H x L x P) 6-1/2" x 21" x 9-7/8" (165 mm x 533 mm x 251mm)
Poids 18,6 lb (8,4 kg)

HARMAN

© 2010 Harman International Industries, Incorporated. Tous droits réservés.

Les fonctionnalités, les spécifications et l'aspect du produit peuvent être modifiés sans préavis.

JBL, Bi-Radial et CMMD sont des marques commerciale de Harman International Industries, Incorporated, déposée aux États-Unis et/ou dans d'autres pays.

PolyPlas est une marque de Harman International Industries, Incorporated.

Code d'article n°: 950-0308-001
