Produkttype	Passiv høyttaler (kabinett)
Mål (B x H x D)	200 x 300 x 150 mm ca.
Vekt	ca. 2,5 kg
Strømforsyning	Passiv (krever ekstern forsterker)
Maksimal effekt	50 W RMS
Impedans	8 ohm
Frekvensrespons	50 Hz – 20 kHz
Følsomhet	88 dB (1W/1m)
Høyttalerelementer	1 dome-diskant og 1 bass
Hovedfunksjoner	Stereo lydgjengivelse, kompatibel med Hi-Fi-forsterkere
Vedlikehold og rengjøring	Rengjør med en myk, tørr klut; unngå fuktighet og slipende rengjøringsmidler
Sikkerhet	Plasser på en stabil overflate; ikke utsett for vann eller ekstreme temperaturer
Reservedeler og reparerbarhet	Kontakt JBL kundeservice eller en autorisert forhandler
Generell informasjon	Merke: JBL; Modell: Arena 170; Produsert i Kina

Ofte stilte spørsmål - Arena 170 JBL

Hva er impedansen til JBL Arena 170 høyttaleren?

Nominell impedans er 8 ohm, kompatibel med de fleste Hi-Fi-forsterkere.

Hvilken forsterkereffekt anbefales?

Det anbefales å bruke en forsterker som leverer mellom 20 og 100 W RMS per kanal ved 8 ohm.

Hvordan kobler jeg høyttaleren til forsterkeren min?

Bruk en egnet høyttalerkabel: koble høyttalerens + og - terminaler til forsterkerens tilsvarende utganger med riktig polaritet.

Kan jeg bruke denne høyttaleren til hjemmekino?

Ja, Arena 170 kan brukes som front- eller surroundhøyttaler i et hjemmekinosystem, forutsatt at den er koblet til en egnet forsterker.

Hva er den beste plasseringen for høyttaleren?

Plasser høyttalerne i ørehøyde, like langt fra lytteposisjonen og minst 20 cm fra veggen for å unngå resonanser.

Hvordan rengjør jeg høyttaleren?

Bruk en myk, tørr klut. Ikke bruk kjemikalier eller slipende midler som kan skade overflaten.

Hva gjør jeg hvis høyttaleren ikke gir lyd?

Sjekk tilkoblingene til forsterkeren, forsikre deg om at forsterkeren er på og at lydkilden er aktiv. Prøv å bytte kabler for å identifisere en feil.

Kan jeg bruke en høyttalerkabel med hvilken som helst tverrsnitt?

For standard avstand (< 5 m) er et tverrsnitt på 1,5 mm² tilstrekkelig. For lengre avstander, foretrekk 2,5 mm².

Følger det med en kabel til høyttaleren?

Høyttalerkabelen følger vanligvis ikke med. Du må kjøpe den separat.

Hvor finner jeg reservedeler?

Kontakt JBL kundeservice eller en autorisert forhandler. Ikke forsøk å reparere høyttaleren selv, da dette kan ugyldiggjøre garantien.

BRUKSANVISNING Arena 170 JBL

I mer enn 68 år, har ingeniørene i JBL* vært med på alle aspekter ved opptak og avspilling av musikk og film, fra live-opptredener til låtene du spiller på farten og i hjemmet, bilen eller på kontoret.

Vi er sikre på at JBL-systemet du har valgt vil gi all gleden du forventer - og at når du tenker på å kjøpe mer lydutstyr, vil du igjen velge produkter fra JBL.

MEDF∅LGENDE DELER

Hver boks inneholder en eller to høyttalere, avhengig av modell, som vist nedenfor.

Arena 180
(1) Arena 180-høyttaler (2) Arena 130-høyttalene 170-høyttaler

Arena 120
(2) Arena 120-høyttalere

Arena 125C
(1) Arena 125C-høyttaler

Gummiføtter
Arena 125C = 4
Arena 130/120 = 8

Teppepigger
(Arena 180/170)

PLASSERING

ARENA 180/170/130/120 - VENSTRE OG H∅YRE KANALER

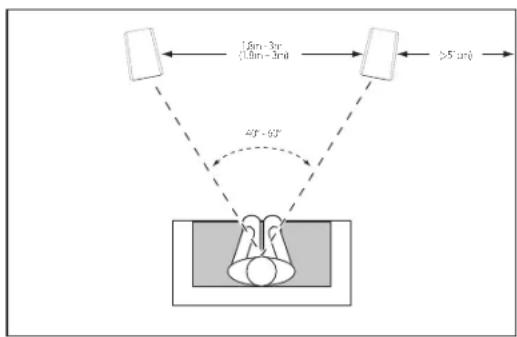

For best resultat, plasser høyttalerne 1,8m - 3m fra hverandre. Å vinkle høyttalerne mot lytteposisjonen kan forbedre stereolydbildet. Høyttalerne vil skape det mest nøyaktige stereolydbildet når vinkelen mellom lytteren og høyttalerne er mellom 40 og 60 grader.

Hvis du plasserer dine Arena 180/170-høyttalere på et tykt teppe eller annet mykt underlag, kan du bruke de medfølgende teppepiggene. Teppepiggene kan manuelt skrus inn i hver gummifot i bunnen av høyttaleren.

ADVARSEL: Gulv(tårn)høyttalerne har et høyt tyngdepunkt og kan bli ustabile og velte under jordskjelv eller hvis de blir rystet eller feilplassert. Vurder å forankre disse høyttalerne til veggen bak dem ved hjelp av vanlige prosedyrer og elementer for festing av bokhyller og veggelementer. Du er ansvarlig for riktig installasjon og riktig valg av maskinvare.

Vanligvis vil bassvolumet øke etter hvert som høyttaleren flyttes nærmere en vegg eller et hjørne.
For best ytelse, anbefaler vi at du plasserer høyttalerne minst 50cm vekk fra sideveggene.

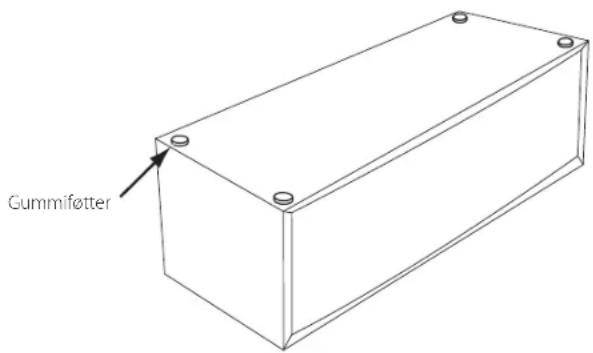

diskanthøyttalere er omtrent i ørehøyde. Skrell av den selvklebende baksiden og fest 4 gummiføtter til hjørnene i bunnen av hver høyttaler.

VEGGMONTERING AV ARENA 120

vegg. Hver høyttaler har to nøkkelhull på baksiden og krever veggtapp. Dersom en veggtapp er utilgjengelig, installér et

MERK: Du er ansvarlig for riktig valg og bruk av montering-sutstyr (tilgjengelig i jernvareforretninger) som vil sikre en korrekt og trygg vegg-montering av høyttalerne.

1) Bruk den medfølgende veggmalen, marker posisjoner på veggen der du ønsker å plassere festeskruene.

bruke merkene fra trinn 1 som din guide. La det være ca. veggtapp ikke er tilgjengelig kan du bruke et passende vegganker.

3) For å beskytte veggen, fest 4 gummiputer (inkludert) på de foreslåtte stedene.

lene på baksiden av høyttaleren til skruehodene på veggen.

Når plasseringen er riktig, bør høyttaleren skli litt ned og bli sikker.

ARENA 125C

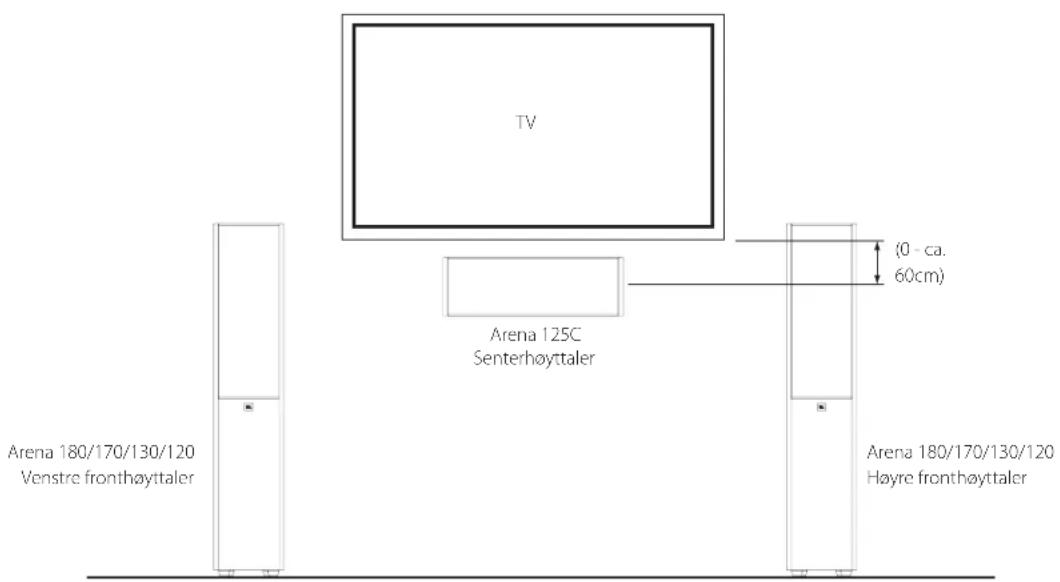

Du bør plassere senterhøyttaleren rett over eller under midten av TV-skjermen. Diskanthøyttaleren bør ikke være mer enn ca. 60cm over eller under diskanten i venstre og høyre fronthøyttaler.

ARENA 130/120 - SURROUNDKANALER (5.1-KANALS SYSTEM)

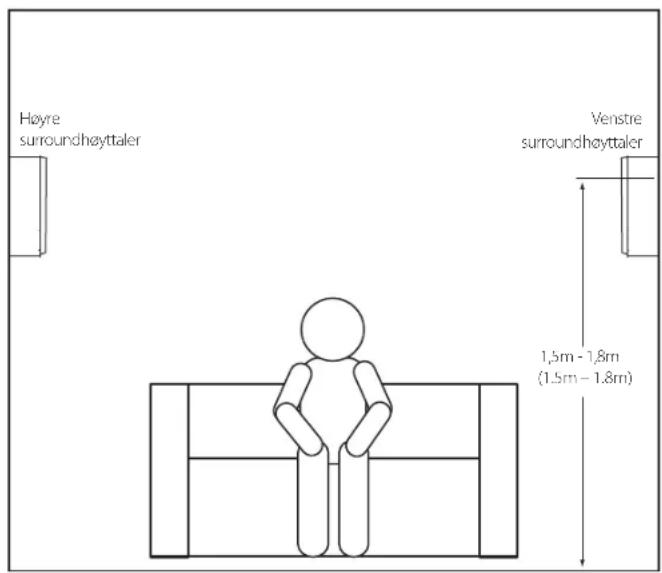

Når du bruker disse høyttalerne i et 5.1-kanals surroundsystem, så plasser de litt bak lytteposisjonen, vendt mot hverandre. Ideelt sett bør de være 1,5m - 1,8m over gulvet. En alternativ plassering er på en vegg bak lytteposisjonen, vendt fremover. Surroundhøyttalerne bør ikke tiltrekke seg oppmerksomhet mens de spiller. Eksperimenter med plasseringen deres til du hører en diffus, ambient lyd som følger lydene du hører fra venstre front-, høyre front- og senterhøyttalerne.

Hvis du bruker Arena 130-bokhyllen som en veggmontert surround-løsning, vær sikker på å ikke blokkere åpningen bak.

ARENA 130/120 - SURROUNDKANALER (7.1-KANALS SYSTEM)

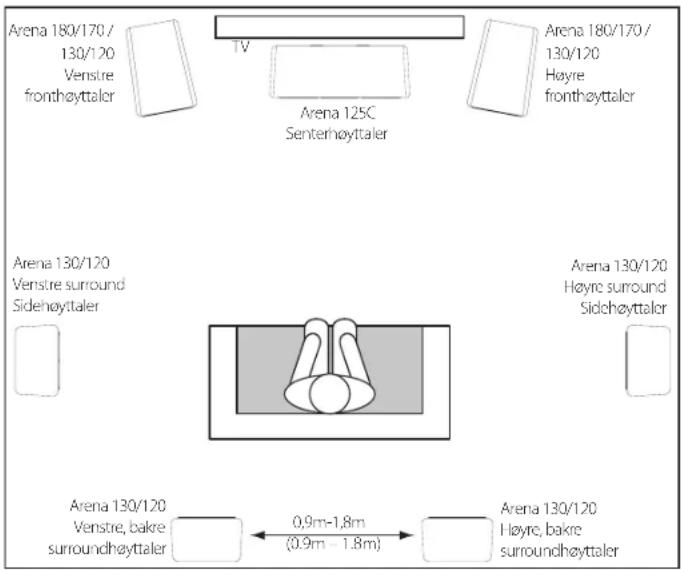

Når du bruker disse høyttalerne i et 7.1-kanals surroundsystem, så plasser surround-sidehøyttalerne direkte ved siden av lytteposisjonen, minst 1,5 m - 1,8 m over gulvet. Plasser de bakre surround-høyttalerne på veggen bak lytteposisjon, også minst 1,5 m - 1,8 m over gulvet og 0,9m - 1,8m fra hverandre.

TILKOBLINGER

ADVARSEL: Sørg for at alle systemets elektriske komponenter er slått AV (og helst koblet fra sine stikkontakter) før du kobler til noe.

Høyttalere og forsterkere har tilsvarende positive og negative ("+ " og "-" koblingsterminaler. Alle høyttalere i Arena-serien har koblingsterminaler som er markert med "+" og "-" på terminalstedene. I tillegg har "+" -terminaler røde markeringer, mens "-" -terminaler har sorte markeringer.

For å sikre riktig polaritet, koble hver "+" -terminal på baksiden av forsterkeren eller receiveren til den respektive "+" (røde) terminal på hver høyttaler. Forbinde "-" -terminaler på en tilsvarende måte. Ikke reversér polariteter (dvs. "+" til "-" eller "-" til "+" når du kobler til. Dette vil føre til dårlig stereobilde og redusert bassytelse.

Koble forsterkeren til hver høyttaler som vist i illustrasjonen nedenfor.

IVARETAKING AV H∅YTTALERNE

• Ikke plasser gjenstander på toppen av høyttaleren.
• Tørk av kabinettet med en ren, tørr klut for å fjerne støv. Fuktige kluter kan gjøre kabinettoverflaten matt. Ikke bruk flyktige væsker eller løsemidler som benzen, malingsfjerner eller alkohol på kabinettet.
• Ikke spray kjemikalier nær kabinettet.
• For å fjerne støv fra gittertekstilen, bruk en støvsuger satt på "lav" styrke.
• Ikke vask gitrene i vann, da det kan falme fargen eller gjøre dem ujevne.
• Hvis woofer-kjeglene blir støvete, kan du feie dem forsiktig med en myk, tørr kalligrafibørste eller pensel. Ikke bruk en fuktig klut.
• ALDRI berør diskantkuppelen eller sett noe imot den.

HARMAN

Funksjoner, spesifikasjoner og utseende kan endres uten forvarsel.
