Tipo de producto	Altavoz pasivo (bocina)
Dimensiones (L x A x P)	200 x 300 x 150 mm aprox.
Peso	2,5 kg aproximadamente
Alimentación	Pasiva (requiere un amplificador externo)
Potencia admisible	50 W RMS
Impedancia	8 ohmios
Respuesta en frecuencia	50 Hz - 20 kHz
Sensibilidad	88 dB (1W/1m)
Altavoces	1 tweeter de cúpula y 1 woofer
Funciones principales	Reproducción de audio estéreo, compatible con amplificadores Hi-Fi
Mantenimiento y limpieza	Limpiar con un paño suave y seco; evitar la humedad y productos abrasivos
Seguridad	Colocar sobre una superficie estable; no exponer al agua ni a temperaturas extremas
Piezas de repuesto y reparabilidad	Póngase en contacto con el servicio postventa de JBL o un distribuidor autorizado
Información general	Marca: JBL; Modelo: Arena 170; Fabricado en China

Preguntas frecuentes - Arena 170 JBL

¿Cuál es la impedancia del altavoz JBL Arena 170?

La impedancia nominal es de 8 ohmios, compatible con la mayoría de los amplificadores Hi-Fi.

¿Qué potencia de amplificación se recomienda?

Se recomienda usar un amplificador que entregue entre 20 y 100 W RMS por canal a 8 ohmios.

¿Cómo conectar el altavoz a mi amplificador?

Use un cable de altavoz adecuado: conecte los terminales + y - del altavoz a las salidas correspondientes del amplificador respetando la polaridad.

¿Puedo usar este altavoz en un cine en casa?

Sí, el Arena 170 se puede usar como altavoz frontal o surround en un sistema de cine en casa, siempre que se asocie a un amplificador adecuado.

¿Cuál es la mejor posición para colocar el altavoz?

Coloque los altavoces a la altura del oído, a igual distancia de la posición de escucha y al menos 20 cm de la pared para evitar resonancias.

¿Cómo limpiar el altavoz?

Use un paño suave y seco. No use productos químicos o abrasivos que puedan dañar el acabado.

¿Qué hacer si el altavoz no produce ningún sonido?

Verifique las conexiones con el amplificador, asegúrese de que el amplificador esté encendido y que la fuente de audio esté activa. Intente intercambiar los cables para identificar una falla.

¿Puedo usar un cable de altavoz de cualquier sección?

Para una distancia estándar (<5 m), una sección de 1,5 mm² es suficiente. Para distancias más largas, prefiera 2,5 mm².

¿El altavoz viene con un cable?

El cable de altavoz generalmente no está incluido. Debe comprarlo por separado.

¿Dónde encontrar las piezas de repuesto?

Póngase en contacto con el servicio de atención al cliente de JBL o un distribuidor autorizado. No intente reparar usted mismo el altavoz, ya que anularía la garantía.

MANUAL DE USUARIO Arena 170 JBL

Durante más de 68 años, los ingenieros de JBL ^® han participado en todos los aspecto de la grabación y reproducción de música y películas, desde conciertos en directo a las grabaciones de las que usted disfruta sobre la marcha, en su hogar, su vehículo o su oficina.

Confiamos en que el sistema JBL que ha elegido le proporcione tota la diversión que espera y que, cuando piense en comprar otros equipos de audio, elija una vez más los productos JBL.

ELEMENTOS INCLUIDOS

Cada caja contiene uno o dos bafles, dependiendo del modelo, tal y como se indica abajo.

Arena 180
(1) Altavoz Arena 180 (2) Altavoces Arena 170

Piquetas para alfombra
(Arena 180/170)

COLOCACIÓN

ARENA 180/170/130/120 - CANALES IZQUIERDO Y DERECHO

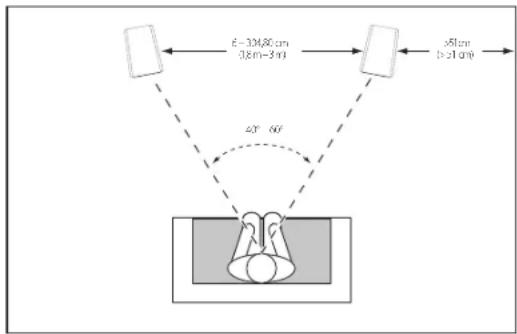

Para obtener los mejores resultados, coloque los altavoces separados de 1,8 a 3 m. Colocar en ángulo los altavoces respecto de la posición de audición puede mejorar la imagen estéreo. Los altavoces producirán la acústica de escenario estéreo más precisa cuando el ángulo entre la persona que escucha y los altavoces se encuentra entre 40 y 60 grados.

Utilice las piquetas para alfombra incluidas para mejorar la estabilidad si va a colocar los altavoces Arena 180/170 encima de una alfombra gruesa o moqueta. Las piquetas par alfombra se pueden atornillar manualmente en cada pata de goma de la base del altavoz.

PRECAUCIÓN: Los altavoces de suelo (torre) tienen el centro de gravedad elevado y pueden desestabilizarse y volcar durante un terremoto o si se balancean, se tropieza en ellos o se colocan de forma inadecuada. Piense en la posibilidad de anclar estos altavoces a la pared de detrás de ellos mediante procedimientos y herrajes adecuados para sujetar estantes y unidades de pared. Usted es responsable de instalarlos correctamente y de seleccionar el hardware adecuado.

En general, la salida de bajos aumenta a medida que el altavoz se acerca a la pared o esquina.
Para obtener un mejor rendimiento, le recomendamos que coloque los altavoces alejados por lo menos 51 cm de las paredes laterales.

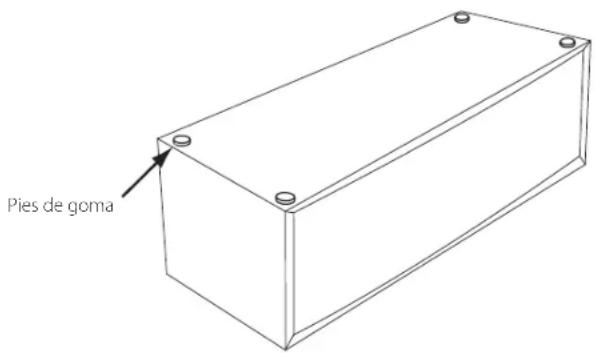

Quite el protector adhesivo y aplique las 4 patas de goma a las esquinas de la parte inferior del altavoz del canal central.

MONTAJE DE ARENA 120 EN LA PARED

directamente en la pared. Cada altavoz dispone de dos orificios en la parte posterior y necesita dos tornillos del n.º 10 y 38 mm atornillados a un taco de pared. Si no dispone de un taco de pared, instale un elemento de sujeción adecuado para un tornillo del n.º 10 y 38 mm.

NOTA: Usted es responsable de seleccionar y usar correcta-

garanticen el montaje correcto y seguro de los altavoces en la pared.

1) Utilice la plantilla de pared incluida para marcar las posiciones en la pared, donde quiera colocar los tornillos de montaje.

1,6 mm de espacio entre la pared y la cabeza del tornillo. Si no dispone de un taco de pared, utilice un anclaje equivalente adecuado.

3) Para proteger la pared, monte los 4 protectores de goma (incluidos) en las ubicaciones sugeridas.

4) Ponga el altavoz en la pared alineando los orificios de la parte posterior del altavoz con las cabezas de tornillo de la pared.

Una vez colocado correctamente, el altavoz debe deslizarse ligeramente hacia abajo y quedar sujeto.

ARENA 125C

El altavoz central se debe colocar directamente por encima o debajo del centro de la pantalla del televisor. La unidad de agudos del altavoz no debe estar a más de 61 cm por encima o por debajo de las unidades de agudos de los altavoces derecho e izquierdo.

ARENA 130/120 - CANALES ENVOLVENTES (SISTEMA DE 5.1-CANALES)

Cuando use estos altavoces como altavoces de canal envolvente en un sistema de canales 5.1, colóquelos ligeramente detrás de la posición de audición, frente a frente. De forma ideal, deberían estar a 1,5 – 1,8 m de altura por encima del suelo. Una ubicación alternativa sería en una pared detrás de la posición de escuchar, dando hacia delante. Los altavoces envolventes no deben llamar la atención hacia ellos mientras suenan. Experimente con su ubicación hasta que oiga un sonido ambiente difuso que acompaña al sonido de los altavoces frontal izquierdo, frontal derecho y central.

Si utiliza el Arena 130 de estantería como solución envolvente montada en la pared, asegúrese de no obstaculizar la abertura del puerto posterior.

ARENA 130/120 - CANALES ENVOLVENTES (SISTEMA DE 7.1 CANALES)

Si utiliza estos altavoces como altavoces de canal envolvente en un sistema de 7.1 canales, coloque los altavoces laterales envolventes directamente a los lados de la posición de escucha, al menos a 1,5 - 1,8 m por encima del suelo. Coloque los altavoces posteriores envolventes en la pared de detrás de la posición de escucha al menos a 1,5 - 1,8 m por encima del suelo y separados 0,9 - 1,8 m entre si.

CONEXIONES

PRECAUCIÓN: Asegúrese que todos los componentes eléctricos del sistema están APAGADOS (y preferentemente desenchufados de las tomas CA) antes de realizar ninguna conexión.

Los altavoces y amplificadores disponen de sus correspondientes terminales de conexión positivas y negativas (+°y°-"). Todos los altavoces de la serie Arena disponen de terminales de conexión que están marcadas +°y°-° en la estructura de las copas de las terminales. Además las terminales +°presentan marcas rojas, mientras que las terminales -°presentan marcas negras.

Para garantizar la polaridad correcta, conecte cada terminal "+" de la parte posterior del amplificador o receptor a la terminal "+" (roja) correspondiente de cada altavoz. Conecte las terminales "-" del mismo modo. No invierta las polaridades (esto es, "+" con "-" o "-" con "+" al realizar las conexiones. Hacerlo puede dar lugar una imagen estéreo de mala calidad y un menor rendimiento de bajos.

IMPORTANTE: Asegúrese que los cables o conectores (+) y (−) no se toquen entre si o con el otro terminal. Si se tocan los cables, se puede provocar un cortocircuito capaz de dañar el amplificador o el receptor.

CONEXIÓN BÁSICA DE UN SOLO CABLE

Conecte el amplificador a cada altavoz tal como se muestra en la ilustración siguiente.

CUIDADO DE LOS ALTAVOCES

• No coloque objetos en la parte superior del altavoz.
• Limpie la carcasa con un paño limpio y seco para retirar el polvo. Los paños húmedos pueden alterar el brillo del acabado de la carcasa. No use líquidos volátiles o disolventes como benceno, aguarrás o alcohol en la carcasa.
• No pulverice productos químicos cerca de la carcasa.
• Para retirar el polvo del tejido de la rejilla, utilice un aspirador a baja potencia.
• No lave las rejillas en agua, ya que pueden decolorarse o deformarse.
• Si se deposita polvo en los conos del woofer, puede limpiarlos con cuidado con un pincel o una brocha de pelo suave, limpia y seca. No utilice un paño húmedo.
• NUNCA toque la cúpula del altavoz de agudos ni apoye nada en ella.

HARMAN

Las funciones, las especificaciones y el diseño del producto están sujetos a cambios sin previo aviso.

www.jbl.com

by HARMAN
