Produkttyp	Passiver Lautsprecher (Box)
Abmessungen (B x H x T)	200 x 300 x 150 mm ca.
Gewicht	ca. 2,5 kg
Stromversorgung	Passiv (benötigt externen Verstärker)
Belastbarkeit	50 W RMS
Impedanz	8 Ohm
Frequenzgang	50 Hz – 20 kHz
Empfindlichkeit	88 dB (1W/1m)
Lautsprecher	1 Hochtöner (Kalotte) und 1 Tieftöner
Hauptfunktionen	Stereo-Audiowiedergabe, kompatibel mit Hi-Fi-Verstärkern
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; Feuchtigkeit und abrasive Reinigungsmittel vermeiden
Sicherheit	Auf einer stabilen Oberfläche platzieren; nicht Wasser oder extremen Temperaturen aussetzen
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den JBL-Kundendienst oder einen autorisierten Händler
Allgemeine Informationen	Marke: JBL; Modell: Arena 170; Hergestellt in China

Häufig gestellte Fragen - Arena 170 JBL

Wie hoch ist die Impedanz des JBL Arena 170 Lautsprechers?

Die Nennimpedanz beträgt 8 Ohm, kompatibel mit den meisten Hi-Fi-Verstärkern.

Welche Verstärkerleistung wird empfohlen?

Es wird empfohlen, einen Verstärker mit einer Leistung von 20 bis 100 W RMS pro Kanal bei 8 Ohm zu verwenden.

Wie schließe ich den Lautsprecher an meinen Verstärker an?

Verwenden Sie ein geeignetes Lautsprecherkabel: Verbinden Sie die + und - Anschlüsse des Lautsprechers mit den entsprechenden Ausgängen des Verstärkers unter Beachtung der Polarität.

Kann ich diesen Lautsprecher für Heimkino verwenden?

Ja, der Arena 170 kann als Front- oder Surround-Lautsprecher in einem Heimkinosystem verwendet werden, sofern er mit einem geeigneten Verstärker kombiniert wird.

Was ist die beste Position für den Lautsprecher?

Platzieren Sie die Lautsprecher auf Ohrhöhe, im gleichen Abstand zur Hörposition und mindestens 20 cm von der Wand entfernt, um Resonanzen zu vermeiden.

Wie reinige ich den Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine chemischen oder abrasiven Reinigungsmittel, die die Oberfläche beschädigen könnten.

Was tun, wenn der Lautsprecher keinen Ton von sich gibt?

Überprüfen Sie die Verbindungen zum Verstärker, stellen Sie sicher, dass der Verstärker eingeschaltet und die Audioquelle aktiv ist. Versuchen Sie, die Kabel zu vertauschen, um einen Defekt zu identifizieren.

Kann ich ein Lautsprecherkabel mit beliebigem Querschnitt verwenden?

Für eine Standardentfernung (< 5 m) reicht ein Querschnitt von 1,5 mm². Für längere Distanzen bevorzugen Sie 2,5 mm².

Wird der Lautsprecher mit einem Kabel geliefert?

Das Lautsprecherkabel ist in der Regel nicht im Lieferumfang enthalten. Sie müssen es separat kaufen.

Wo finde ich Ersatzteile?

Kontaktieren Sie den JBL-Kundendienst oder einen autorisierten Händler. Versuchen Sie nicht, den Lautsprecher selbst zu reparieren, da dies die Garantie ungültig macht.

BEDIENUNGSANLEITUNG Arena 170 JBL

VIELEN DANK DAFÜR, DASS DU DICH FÜR DIESES JBL®-PRODUKT ENTSCHIEDEN HAST!

Seit mehr als 68 Jahren widmen sich die Ingenieure von JBL ^® allen Aspekten der Musik- und Filmaufnahmen - von Aufzeichnungen von Live-Auftritten bis zu den Aufnahmen, die man im Alltag zu Hause, im Auto oder im Büro genießt.

Wir sind sehr zuversichtlich, dass Dein neues JBL-System alle Deine Erwartungen erfüllen wird - und dass Du Dich daher auch bei künftigen Käufen von weiteren Audiogeräten wieder für die JBL-Produkte entscheiden wirst.

IM LIEFERUMFANG ENTHALTENE KOMPONENTEN

Jede Packung enthält einen oder zwei Lautsprecher, je nach Modell und entsprechend der Angabe unten.

Arena 180
(1) Arena 180-Lautsprecher (2) Arena 130-(äutsprecher)20-Lautsprecher

Stelle die Lautsprecher mit einem Abstand von 1,8m – 3m voneinander entfernt auf, um optimalen Klang zu erzeugen. Durch das Neigen der Lautsprecher zum Zuhörer hin, kann das Stereo-Erlebnis noch zusätzlich verbessert werden. Den optimalen Stereo-Klang erhält man wenn der Winkel zwischen dem Zuhörer und den Lautsprechern zwischen 40 und 60 Grad beträgt.

Falls die Arena 180/170-Lautsprecher auf einem Teppich aufgestellt werden, sollten die mitgelieferten Teppichstifte verwendet werden. Die Teppichstifte können manuell in die Gummistandfüße des Lautsprechers eingeschraubt werden.

ACHTUNG: Bei Standlautsprechern ('Towers') befindet sich der Gleichgewichtspunkt in einer relativ hohen Position, so dass sie bei Erdbeben, Stoßen oder falscher Aufstellung umkippen können. Es empfiehlt sich daher, solche Lautsprecher zusätzlich an eine Wand zu befestigen. Dazu sollen die entsprechenden Befestigungs- und Verankerungskomponenten verwendet werden. Für die richtige Aufstellung und die Auswahl der dafür geeigneten Komponenten bist Du selbst zuständig.

Je näher sich der Lautsprecher an einer Wand oder einer Raumecke befindet, desto stärker werden die Bässe wiedergegeben.
Um optimalen Klang zu erreichen, sollten die Lautsprecher mindestens 51 cm von den Seitenwänden entfernt sein.
Hochtöner sich ungefähr auf Ohrhöhe des Zuhörers befinden. Ziehe die Schutzfolie von den Klebestreifen ab und klebe die 4 Gummistandfüße auf die Unterseite des Lautsprechers an.

ARENA 120 AN DIE WAND MONTIEREN

Die Arena 120-Lautsprecher können direkt an die Wand montiert werden. An jedem Lautsprecher befinden sich auf der Rückseite zwei Schraubenlöcher, über die er mit jeweils einer 38mm-Holzschraube (Nr. 10) an einen Tragbalken der Wand befestigt werden kann. Falls kein Tragbalken an der Wand vorhanden ist, sollte eine Wandhalterung für eine 38mm-Schraube (Nr. 10) angebracht werden.

HINWEIS: Für die richtige Auswahl der für die Montage geeigneten Befestigungskomponenten (diese sind im Baumarkt erhältlich), mit denen die Lautsprecher stabil und sicher an die Wand montiert werden, bist Du selbst zuständig.

1) Markiere mithilfe der mitgelieferten Schablone die Stellen an der Wand, an denen die Befestigungsschrauben reingeschraubt werden sollen.
2) Schraube da zwei 38mm-Holzschrauben (Nr. 10) rein. Lasse 1,59mm frei zwischen der Wand und dem Schraubenkopf. Falls kein Tragbalken vorhanden ist, sollte eine entsprechende Wandhalterung angebracht werden.
3) Bringe zum Schutz der Wand die 4 Gummipolsterungen (im Lieferumfang enthalten) an die empfohlenen Stellen an.
4) Hänge die Lautsprecher an die Schraubenköpfe in der Wand. Sobald er richtig eingehängt wurde, sollte der Lautsprecher leicht nach unten rutschen und somit eine stabile Lage erreichen.

Arena 125C

Der zentrale Lautsprecher sollte direkt unter oder über die Mitte des Fernsehbildschirms aufgestellt werden. Der Hochtöner des Lautsprechers sollte sich maximal 61cm über oder unter den Hochtönern der vorderen linken und der vorderen rechten Lautsprecher befinden.

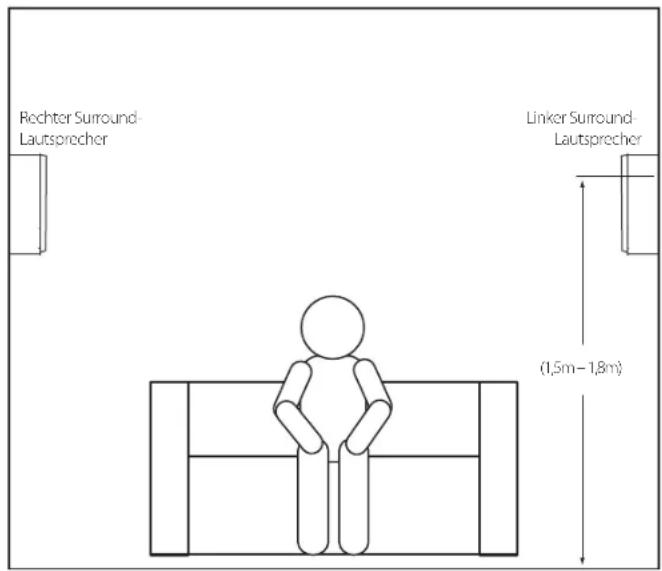

ARENA 130/120 - SURROUND-LAUTSPRECHER (5.1-LAUTSPRECHERSYSTEM)

Wenn Du diese Lautsprecher als Surround-Lautsprecher in einem 5.1-System verwendest, stelle sie leicht hinter dem Zuhörer und zucinander gedreht auf. Sie sollten sich möglichst 1,5m – 1,8m über dem Boden befinden. Alternativ können sie an eine Wand hinter dem Zuhörer (und zu ihm gedreht) aufgestellt werden. Die Surrond-Lautsprecher sollten bei der Wiedergabe nicht im Mittelpunkt stehen. Probiere verschieden Positionen aus bis Du einen weichen

Beiklang zu den Sounds aus den vorderen linken, vorderen rechten und zentralen Lautsprechern hörst.

Wenn Du den 130-Regallautsprecher in einem Surround-System verwendest, welches an der Wand montiert ist, achte darauf, dass die Öffnung auf der Rückseite frei bleibt.

ARENA 130/120 - SURROUND-LAUTSPRECHER (7.1-LAUTSPRECHERSYSTEM)

Wenn Du diese Lautsprecher als Surround-Laqutsprecher in einem 7.1-System verwendest, stelle die Seitenlautsprecher direkt seitlich zum Zuhörer und mindestens 1,5m – 1,8m über dem Boden auf. Stelle die hinteren Surround-Lautsprecher an die Wand hinter dem Zuhörer und ebenfalls mindestens 1,5m – 1,8m über dem Boden sowie 0,9m – 1,8m voneinander entfernt auf.

ANSCHLÜSSE

ACHTUNG: Achte darauf, dass alle elektronischen Komponenten des Systems vor dem Anschließen AUSgeschaltet (und möglichst auch von den Steckdosen getrennt) sind.

Lautsprecher und Verstärker verfügen jeweils über positive bzw. negative ("+" und "-") Anschlüsse. Auf allen Arena-Lautsprechern sind die Anschlüsse "+" bzw. "-" entsprechend markiert. Die positiven (+') Anschlüsse sind zudem rot gekennzeichnet, während die negativen (-') schwarz markiert sind.

Verbinde die positiven (+") Anschlüsse auf der Rückseite des Verstärkers bzw. Receivers mit den positiven (+", rot) Anschlüssen des jeweiligen Lautsprechers. Und entsprechend auch die negativen (-') Anschlüsse. Schließe niemals die unterschiedlichen Pole aneinander an (d.h. niemals "+" an "-" oder "-" an "+"). Dadurch würde sich die Stereo-Leistung deutlich verschlechtern und die Bässe würden sich verringern.

WICHTIG: Achte darauf, dass die (+) und (−)-Drähte weder einander noch andere Anschlüsse berühren. Das könnte Kurzschlüsse verursachen, die Deinen Receiver bzw. Verstärker beschädigen könnten.

EINFACHER ANSCHLUSS MIT EINEM KABEL

Schließe den Verstärker an die einzelnen Lautsprecher an, wie in der unteren Abbildung gezeigt.

DIE RICHTIGE PFLEGE DEINER LAUTSPRECHER

• Stelle keine Gegenstände auf den Lautsprecher auf.
• Wische den Staub vom Gehäuse immer mit einem sauberen, trockenen Tuch ab. Feuchte Lappen können den Glanz der Gehäuseoberfläche beschädigen. Reinige das Gehäuse niemals mit leicht verdampfenden Flüssigkeiten oder Lösungen (wie z.B. Benzol, Farblösungsmittel oder Alkohol).
• Versprühe keine Chemikalien in der Nähe des Gehäuses.
• Sauge den Staub vom Schutzgitter des Lautsprechers immer nur mit minimaler Saugstärke.
• Wasche das Schutzgitter niemals mit Wasser, da dadurch die Farben verblassen können.
• Wenn die Membran des Lautsprechers staubig wird, reinige sie vorsichtig mit einem weichen, trockenen Malpinsel. Verwende dafür niemals ein feuchtes Tuch.
  • Berühre NIEMALS die Kugelkalotte.

HARMAN

© 2014 Harman International Industries, Incorporated. Alle Rechte vorbehalten.

Änderungen an Merkmalen, Spezifikationen und Aussehen können ohne vorherige Ankündigung erfolgen.
