Arena 170 - Kaiutin JBL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Passiivikaiutin (kaiutin)
Mitat (L x K x S)	200 x 300 x 150 mm noin.
Paino	Noin 2,5 kg
Virtalähde	Passiivinen (tarvitsee ulkoisen vahvistimen)
Sallittu teho	50 W RMS
Impedanssi	8 ohmia
Taajuusvaste	50 Hz – 20 kHz
Herkkyys	88 dB (1W/1m)
Kaiuttimet	1 kupolitweeteri ja 1 wooferi
Päätoiminnot	Stereoäänentoisto, yhteensopiva Hi-Fi-vahvistimien kanssa
Hoito ja puhdistus	Puhdista pehmeällä, kuivalla liinalla; vältä kosteutta ja hankaavia aineita
Turvallisuus	Aseta vakaalle pinnalle; älä altista vedelle tai äärimmäisille lämpötiloille
Varaosat ja korjattavuus	Ota yhteyttä JBL:n huoltopalveluun tai valtuutettuun jälleenmyyjään
Yleiset tiedot	Merkki: JBL; Malli: Arena 170; Valmistettu Kiinassa

Usein kysytyt kysymykset - Arena 170 JBL

Mikä on JBL Arena 170 -kaiuttimen impedanssi?

Nimellisimpedanssi on 8 ohmia, yhteensopiva useimpien Hi-Fi-vahvistimien kanssa.

Mikä vahvistusteho on suositeltava?

On suositeltavaa käyttää vahvistinta, joka tuottaa 20–100 W RMS kanavaa kohti 8 ohmin kuormalla.

Kuinka kytken kaiuttimen vahvistimeen?

Käytä sopivaa kaiutinjohtoa: kytke kaiuttimen + ja - -navat vahvistimen vastaaviin lähtöihin napaisuuden mukaisesti.

Voinko käyttää tätä kaiutinta kotiteatterissa?

Kyllä, Arena 170 -kaiutinta voidaan käyttää etu- tai surround-kaiuttimena kotiteatterijärjestelmässä, kun se yhdistetään sopivaan vahvistimeen.

Mikä on paras paikka sijoittaa kaiutin?

Aseta kaiuttimet korvan korkeudelle, yhtä etäälle kuuntelupaikasta ja vähintään 20 cm päähän seinästä resonanssien välttämiseksi.

Kuinka puhdistan kaiuttimen?

Käytä pehmeää, kuivaa liinaa. Älä käytä kemikaaleja tai hankaavia aineita, jotka voivat vahingoittaa pintaa.

Mitä tehdä, jos kaiutin ei tuota ääntä?

Tarkista kytkennät vahvistimeen, varmista että vahvistin on päällä ja äänilähde aktiivinen. Kokeile vaihtaa johtoja vian tunnistamiseksi.

Voinko käyttää minkä tahansa poikkipinta-alan kaiutinkaapelia?

Vakioetäisyydelle (< 5 m) riittää 1,5 mm²:n poikkipinta-ala. Pidemmillä matkoilla suosi 2,5 mm²:ä.

Toimitetaanko kaiutin kaapelin kanssa?

Kaiutinkaapelia ei yleensä sisälly toimitukseen. Sinun on ostettava se erikseen.

Mistä saan varaosia?

Ota yhteyttä JBL:n asiakaspalveluun tai valtuutettuun jälleenmyyjään. Älä yritä korjata kaiutinta itse, sillä takuu raukeaa.

KÄYTTÖOHJE Arena 170 JBL

Yli 68 vuoden ajan, JBL* -insinöörit ovat olleet mukana kaikissa musiikki- ja filmitallenteissa sekä uudelleen tuotannossa, live-esityksistä nauhoituksiin joita soitat kulkiessasi tai kodissasi, autossasi tai toimistossasi.

Olemme luottavaisia sen osalta että JBL-järjestelmä jonka olet valinnut toimittaa kaikki nautittavuuden ulottuvuudet joita odotat – ja että kun ajattelet hankkivasi lisää äänentoistolaitteita, valitset yhä uudelleen JBL-tuotteet.

SISÄLLYTETYT TARVIKKEET

Mallista riippuen kukin laatikko pitää sisällään yksi tai kaksi kaiutinta, kuten alla olevassa.

Arena 180
(1) Arena 180 -kaiutin (2) Arena 130 -kaiutumeta 170 -kaiutin

Saadaksesi aikaan parhaat tulokset, aseta kaiuttimet 6 – 10 jalkaa (1,8 m – 3 m) erilleen toisistaan. Kaiuttimien kääntäminen kulmaan kuuntelusuuntaa kohti voi parantaa stereon ominaisuutta. Kaiuttimet tuottavat kaikkein tarkimman stereon äänikuvan kun kulma kuuntelijan ja kaiuttimien välillä on 40 - 60 astetta.

Käytä sisällytetylä mattopiikkejä vakautusta varten mikäli tulet asettamaan Arena 180/170 -kaiuttimesi paksulle matolle tai plyysimatolle. Mattopiikit voidaan manuaalisesti ruuvata kuhunkin kumijalkaan kaiuttimen jalustassa.

HUOMIO: Lattialla seisovat (tornimaiset) kaiuttimet omaavat korkean painopisteen ja voivat tulla epävakaiksi ja kaatua maanjäristyksissä tai mikäli ne keinahtavat, kallistuvat tai ovat väärin asetettuina. Pyri kiinnittämään nämä kaiuttimet niiden takana olevaan seinään käyttämällä sekä toimenpidemenetelmiä että välineitä jotka ovat tarkoitettuja hyllyjen ja seinäyksiköiden kiinnitykseen. Olet vastuussa oikeasta asennuksesta sekä oikeista välineistöjen valinnoista.

Yleisesti ottaen, basson ulostulo kasvaa kun kaiuttimia siirretään lähemmäs seiniä tai nurkkia.
Saadaksesi aikaan parhaan suorituksen, suosittelemme että

diskanttikaiuttimet ovat suunnilleen korvan korkeudella. Irrota tarrapinnan suojanauha ja kiinnitä 4 kumijalkaa kunkin kaiuttimen pohjan kulmiin.

ARENA 120 -SEINÄKIINNITYS

seinään kiinnitettäväksi. Kussakin kaiuttimessa on kaksi

puuruuvia kirstettäväksi seinänastaan. Jos seinänastaa ei ole

HUOM: Olet vastuussa laitteiston oikesta valinnasta ja kiinnityksestä (saatavana rautakaupoista) jotka varmistavat oikean ja turvallisen kaiuttimien seinään kiinnityksen.

1) Käyttämällä toimitettua seinälevyä, merkitse sijaintipaikat seinään johon haluaisit asettaa kiinnitysruuvit.
(1,59 mm) välystä seinän ja ruuvin pään välille. Jos seinänastaa ei ole saatavilla, käytä asianmukaista kiinnikettä.
3) Suojataksesi seinää, liitä 4 kumipechmustetta (toimitettu) ehdotettuihin sijaintipaikkoihin.
4) Aseta kaiutin suoraan seinälle linjaamalla avainreijät kaiuttimen takana ruuvinpäihin seinällä. Asetettuina oikeille paikoilleen, kaiuttimen tulee liukua jonkin verran alas ja tulla varmistetuksi.

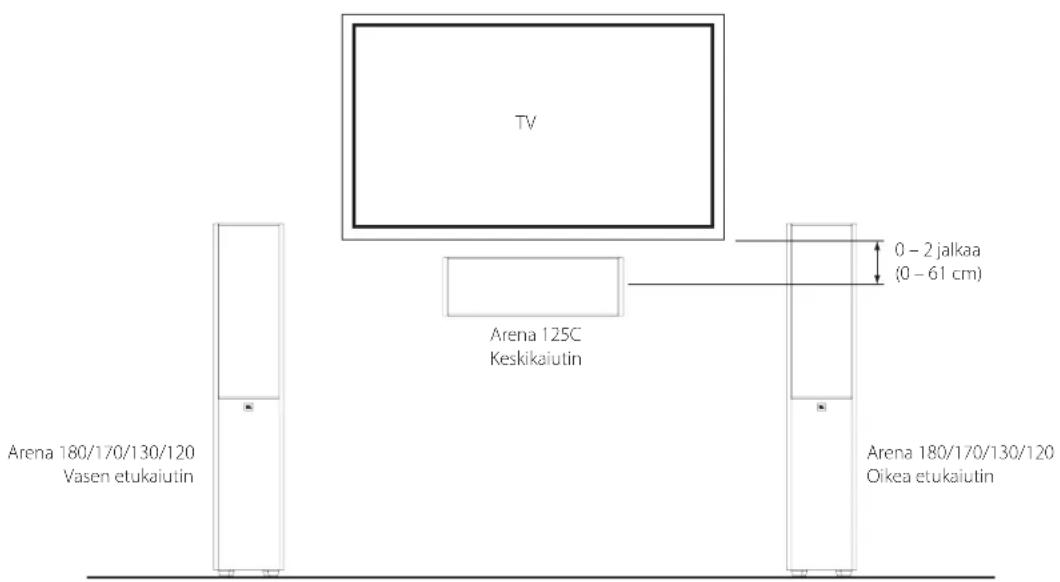

ARENA 125C

Sinun tulce asettaa keskikaiutin suoraan TV-ruutusi ylä- tai alapuolelle. Kaiuttimen diskanttikaiuttimen ei pidä olla enempää kuin 2 jalkaa (61cm) diskanttikaiuttimien ylä- tai alapuolella vasemmasta tai oikeasta etukaiuttimesta.

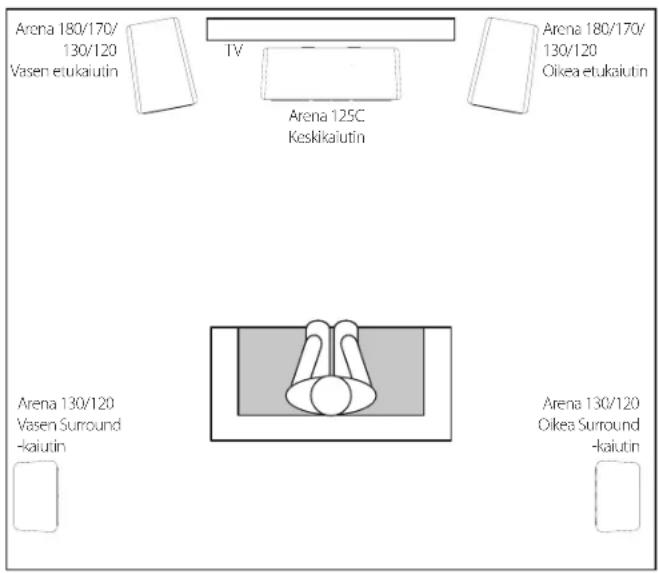

ARENA 130/120 - SURROUND-KANAVAT (5.1-KANAVAJÄRJESTELMÄT)

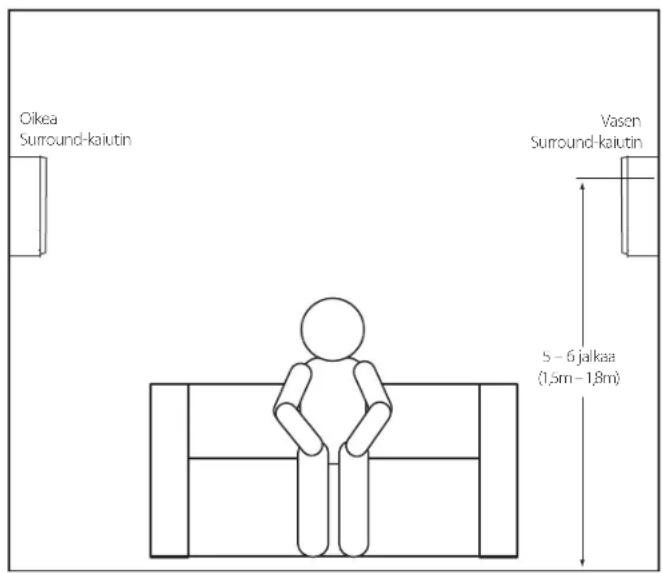

Käyttäessäsi näitä kaiuttimia surround-kanavakaiuttimina 5.1-kanavajärjestelmässä, aseta ne jonkin verran kuuntelupaikan taakse, vastakkain toisiinsa nähden. Ihanteellisesti asetettuina, näiden tulee olla 5 – 6 jalkaa (1,5 m – 1,8 m) lattian yläpuolella. Vaihtochtoinen sijaintipaikka on seinä kuuntelupaikan takana, eteen päin katsellen. Surround-kaiuttimien ei pidä kiinnittää huomiota itseensä näiden ollessa toiminnassa. Kokeile näiden asetantaa kunnes kuulet hajautumisen, ympäröivän äänen joka tulee äänten mukana jotka kuulet etuvasemmalta, etuoikealta ja keskikaiuttimista.

Jos käytät Arena 130 hyllyä seinäkiinnitteisenä surround-ratkaisuna, varmista ettet tuki takaportin aukkoa.

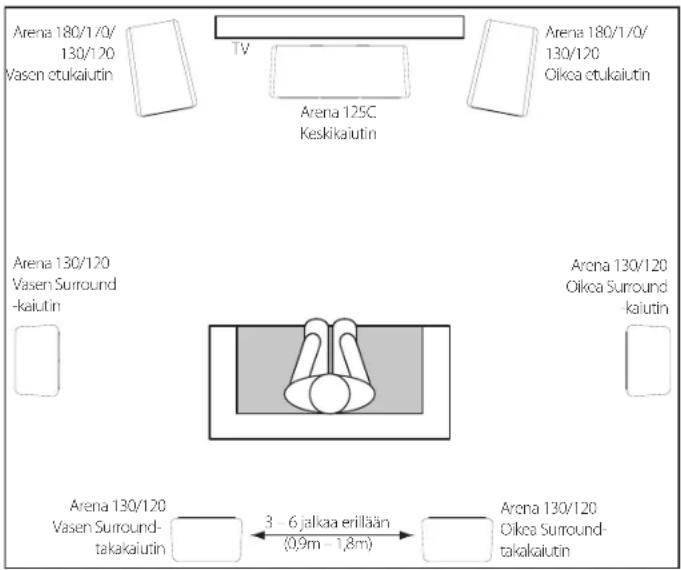

ARENA 130/120 - SURROUND-KANAVAT(7.1-KANAVAJÄRJESTELMÄT)

Käyttäessäsi näitä kaiuttimia surround-kanavakaiuttimina

7.1-kanavajärjestelmässä, aseta surround-sivukaiuttimet suoraan kuuntelupainan sivuille, ainakin 5 – 6 jalkaa (1,5 m – 1,8 m) lattian yläpuolella. Aseta surround-takakaiuttimet kuuntelukohdan taakse, myös vähintään 5 – 6 jalkaa (1,5 m – 1,8 m) lattian yläpuolelle ja 3 – 6 jalkaa (0,9 m – 1,8 m) erilleen.

LIITÄNNÄT

HUOMIO: Varmista että kaikki järjestelmän sähköosat ovat kytkettyjä POIS PÄÄLTÄ (ja mielellään virtapistoke irrotettu verkkovirtalähteestä) ennen minkään liitännän yhdistämistä.

Kaiuttimet ja vahvistimet omaavat vastaavat positiiviset ja negatiiviset ("+" ja "-" liitäntöjen päätteet. Kaikissa Arena-sarjan kaiuttimissa on liitäntäpäätteet jotka ovat merkittyjä "+" ja "-" päätekaukalon kokoonpanossa. Lisäksi, "+" -päätteet ovat merkittyjä punaisella, kun taas "-" -päätteet ovat merkittyjä mustalla.

Varmistaaksesi oikean napaisuuden, liitä kukin "+" -pääte vahvistimen selkäpuolelle tai vastaanottimeen vastaavaan "+" (punainen) pääte kussakin kaiuttimessa. Yhdistä "-" -päättect samalla tavalla. Älä käännä napaisuutta (esim. "+" -napaa "-" -navaksi tai "-" -napaa "+" -navaksi) liitäntöjä suorittaessa. Näin tehdessä aiheutetaan huono stereon äänikuva ja vähentynyt basson suoritus.

TÄRKEÄÄ: Varmista että (+) ja (-) -johdot ja -liittimet eivät koske toisiinsa toisessa päätteessä. Toisiinsa koskevat johdot voivat aiheuttaa oikosulun joka voi vahingoittaa vastaanotintasi tai vahvistintasi.

YKSIJOHTOINEN PERUSLIITÄNTÄ

Yhdistä vahvistin kuhunkin kaiuttimeen alla olevan kuvituksen esittämällä tavalla.

KAIUTTIMIEN HUOLTO

• Älä aseta esineitä kaiuttimen päälle.
• Pyyhi kotelo puhtaalla, kuivalla liinalla pölyn poistamiseksi. Kosteat liinat saattavat himmentää kotelon päällystettä. Älä käytä reagoivia nesteitä tai liuottimia kuten bentseeniä, maalin ohennetta tai alkoholia kotelolla.
• Älä ruiskuta kemikaaleja kotelon lähellä.
• Poistaaksesi pölyä ristikon kudoksesta, käytä pölynimuria joka on asetettu "matalalle" -imuteholle.
• Älä pese ristikoita vedessä, koska tämä saattaa häivyttää näiden väriä tai tehdä näistä epätasaisia.
• Jos bassokaiutttimien kartiot pölyynytyvät, voit varovaisesti pyyhkiä niitä pehmeällä, kuivalla kalligrafia- tai maalipensselillä. Älä käytä kosteaa liinaa.
• Älä koskaan koske diskanttikaiuttimen kupuun tai aseta mitään sitä vasten.

HARMAN

© 2014 Harman International Industries, Incorporated. Kaikki oikeudet pidätetään.

Ominaisuudet, tekniset määritelmät, ulkonäkö ovat muutettavissa ilman eri ilmoitusta.

www.jbl.com
