Arena 170 - Głośnik JBL - Bezpłatna instrukcja obsługi

Typ produktu	Głośnik pasywny (kolumna)
Wymiary (S x W x G)	ok. 200 x 300 x 150 mm
Waga	ok. 2,5 kg
Zasilanie	Pasywne (wymaga zewnętrznego wzmacniacza)
Moc znamionowa	50 W RMS
Impedancja	8 omów
Pasmo przenoszenia	50 Hz – 20 kHz
Czułość	88 dB (1W/1m)
Głośniki	1 głośnik wysokotonowy z kopułką i 1 głośnik niskotonowy
Główne funkcje	Odtwarzanie dźwięku stereo, kompatybilność ze wzmacniaczami Hi-Fi
Konserwacja i czyszczenie	Czyścić miękką, suchą ściereczką; unikać wilgoci i środków ściernych
Bezpieczeństwo	Umieścić na stabilnej powierzchni; nie narażać na kontakt z wodą ani ekstremalne temperatury
Cięści zamienne i naprawialność	Skontaktuj się z serwisem JBL lub autoryzowanym sprzedawcą
Informacje ogólne	Marka: JBL; Model: Arena 170; Wyprodukowano w Chinach

Często zadawane pytania - Arena 170 JBL

Jaka jest impedancja kolumny JBL Arena 170?

Impedancja nominalna wynosi 8 omów, kompatybilna z większością wzmacniaczy Hi-Fi.

Jaka moc wzmacniacza jest zalecana?

Zaleca się stosowanie wzmacniacza dostarczającego od 20 do 100 W RMS na kanał przy 8 omach.

Jak podłączyć kolumnę do wzmacniacza?

Użyj odpowiedniego kabla głośnikowego: połącz zaciski + i - kolumny z odpowiednimi wyjściami wzmacniacza, zachowując polaryzację.

Czy mogę używać tej kolumny w kinie domowym?

Tak, Arena 170 może być używana jako kolumna przednia lub surround w systemie kina domowego, pod warunkiem połączenia z odpowiednim wzmacniaczem.

Jaka jest najlepsza pozycja do umieszczenia kolumny?

Umieść kolumny na wysokości uszu, w równej odległości od miejsca odsłuchu i co najmniej 20 cm od ściany, aby uniknąć rezonansów.

Jak czyścić kolumnę?

Użyj miękkiej, suchej ściereczki. Nie używaj środków chemicznych ani ściernych, które mogą uszkodzić wykończenie.

Co zrobić, jeśli kolumna nie wydaje dźwięku?

Sprawdź połączenia ze wzmacniaczem, upewnij się, że wzmacniacz jest włączony, a źródło audio aktywne. Spróbuj zamienić kable, aby zidentyfikować usterkę.

Czy mogę użyć kabla głośnikowego o dowolnym przekroju?

Dla standardowej odległości (< 5 m) wystarczy przekrój 1,5 mm². Przy dłuższych odległościach zaleca się 2,5 mm².

Czy kolumna jest dostarczana z kablem?

Kabel głośnikowy zazwyczaj nie jest dołączony. Należy go kupić osobno.

Gdzie znaleźć części zamienne?

Skontaktuj się z obsługą klienta JBL lub autoryzowanym sprzedawcą. Nie próbuj samodzielnie naprawiać kolumny, gdyż grozi to utratą gwarancji.

INSTRUKCJA OBSŁUGI Arena 170 JBL

Od ponad 68 lat inżynierowie JBL ^® troszczą się o każdy aspekt nagrywania i odtwarzania muzyki i filmu – od koncertów na żywo po nagrania odtwarzane w ruchu, w zaciszu domowym, samochodzie lub biurze.

Jesteśmy przekonani, że wybrany system JBL zapewni Ci najwyższy poziom doznań i spełni wszelkie Twoje oczekiwania, a gdy przyjdzie pora na zakup dodatkowego sprzętu audio, znów wybierzesz produkty JBL.

ZAWARTOŚĆ ZESTAWU

Kazde pudełko zawiera jeden lub dwa głośniki, zależnie od modelu, jak wskazano poniżej.

Arena 180
(1) Głośnik Arena 180 (2) Głośniki Arena(1) Błośnik Arena 170

Aby osiągnąć najlepsze efekty, umieść głośniki w odległości 1,8m – 3 m od siebie. Obrócenie głośników w kierunku pozycji odsłuchu pozwoli na osiągnięcie lepszego dźwięku stereofonicznego. Głośniki zapewnią najlepszą scenę stereofoniczną, jeśli kąt między głośnikami a słuchaczem będzie wynosić między 40 a 60 stopni.

Użyj załączonych kolców do dywanów, aby zapewnić stabilność głośników 180/170 na grubym lub pluszowym dywanie. Kolce do dywanów można ręcznie wkręcić w każdą gumową stopę na podstawie głośnika.

UWAGA: Stojące głośniki (wieże) mają wysoki środek ciężkości, przez co mogą być niestabilne i przewrócić się podczas tręsienia ziemi lub gdy zostaną popchnięte lub nieodpowiednio ustawione. Warto przymocować głośniki do ściany za nią, postępując zgodnie z zasadami postępowania i korzystając ze sprzętu zwyczajowo stosowanego do mocowania regałów i obiektów naściennych. Użytkownik ponosi odpowiedzialność za poprawną instalację i wybór sprzętu.

Co do zasady moc niskich tonów jest tym większa, im bliżej ściany lub rogu znajduje się głośnik.
W celu osiągnięcia najlepszych efektów zaleca się ustawić głośniki przynajmniej 51 cm od bocznych ścian.

tweetery znajdowały się mniej więcej na poziomie ucha. Zdejmij folię i przymocuj 4 gumowe stopy do dolnych rogów każdego głośnika.

MOCOWANIE GŁOŚNIKÓW ARENA 120 NA ŚCIANIE

bezpośrednim montowaniu na ścianie. Każdy głośnik ma z tyłu dwie szczeliny i wymaga dwóch 38-milimetrowych wkrętów do drewna #10 przymocowanych do stelażu ściany. W przypadku braku stelażu należy zamontować kotwę odpowiednią dla 38-milimetrowego wkrętu #10.

UWAGA: Użytkownik jest odpowiedzialny za odpowiedni wybór i zastosowanie sprzętu do montowania (dostępnego w sklepach z narzędziami), które pozwolą na poprawne i bezpieczne zamontowanie głośników na ścianie.

1) Korzystając z dołączonego szablonu ściennego, zaznacz pozycje na ścianie, na której chcesz umieścić wkręty montażowe.
ściany, kierując się oznaczeniami z kroku 1. Zostaw odległość 1,59 mm między ścianą a główką wkręta. W przypadku braku stelażu użyj odpowiedniej kotwy.
3) Aby zabezpieczyć ścianę, przymocuj 4 podkładki gumowe (dołączone) w sugerowanych miejscach.
4) Umieść głośnik na ścianie, dopasowując szczeliny na tyle głośnika do główek wkrętów na ścianie. Jeśli głośnik został odpowiednio ustawiony, powinien zjechać odrobinę w dół i być stabilny.

ARENA 125C

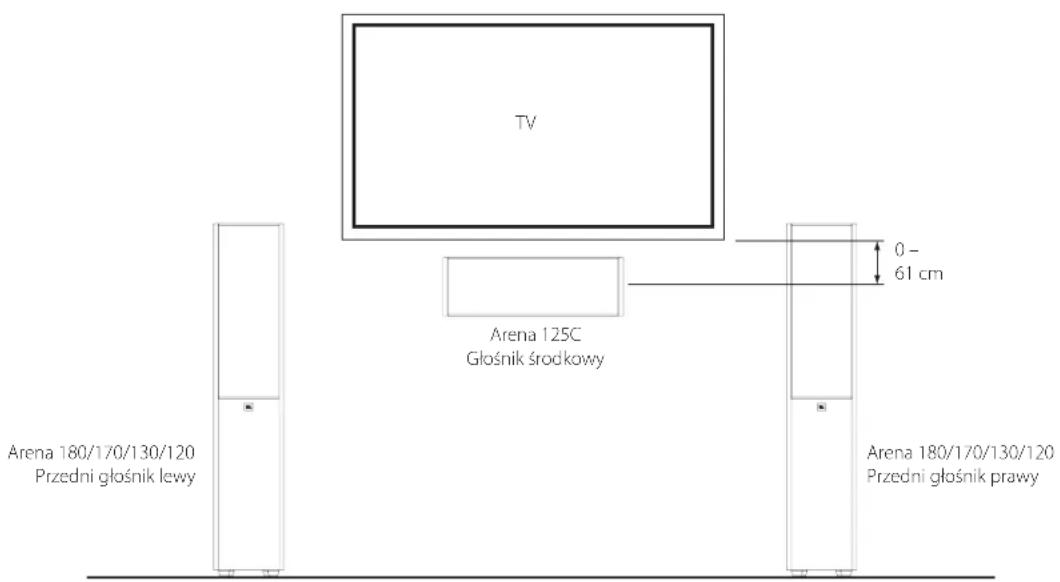

Głośnik środkowy należy ustawić bezpośrednio nad lub pod środkiem ekranu telewizora. Tweetery głośnika powinny znajdować się maksymalnie 61 cm nad lub pod tweeterami przedniego głośnika lewego i prawego.

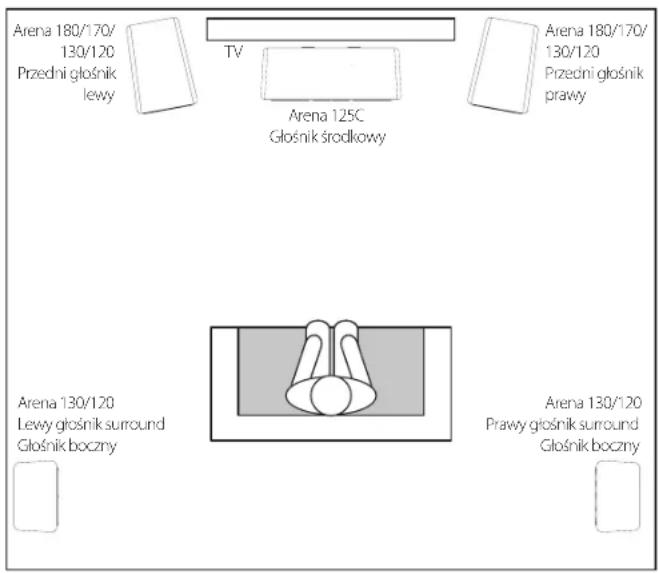

Jeśli używasz głośników w systemie surround 5.1, umieść je odrobinę za pozycją odsłuchu tak, aby były skierowane do siebie. Najlepiej, aby znajdowały się 1,5 m – 1,8 m nad podłogą. Można je również zamontować na ścianie za pozycją odsłuchu, zwrócone do przodu. Głośniki surround nie powinny przykuwać do siebie uwagi podczas odtwarzania. Eksperymentuj z ustawieniem głośników aż do uzyskania rozproszonego, otaczającego dźwięku towarzyszącego dźwiękom generowanym przez przedni głośnik lewy, przedni głośnik prawy i głośnik środkowy.

Jeśli korzystasz z półki Arena 130 jako rozwiązania dla naściennego systemu surround, upewnij się, że tylny port nie jest zablokowany.

Jeśli używasz głośników w systemie surround 7.1, umieść boczne głośniki surround bezpośrednio z boku pozycji odsłuchu, przynajmniej 1,5 m – 1,8 m nad podłogą. Umieść tylne głośnik surround na ścianie za pozycją odsłuchu oraz przynajmniej 1,5 m – 1,8 m nad podłogą, w odległości 0,9 m – 1,8 m od siebie.

ZŁĄCZA

UWAGA: Przed podłączeniem należy upewnić się, że wszystkie części elektryczne systemu są wyłączone (i najlepiej odłączone od zasilania).

Głośniki i wzmacniacze mają dodatnie i ujemne zaciski połączeniowe ( a + “ i a -“). Wszystkie głośniki serii Arena mają zaciski połączeniowe oznaczone znakami „+” i _a -“ umieszczone w otworze zaciskowym. Ponadto zaciski „+“ są oznaczone na czerwono, zaś zaciski „-“ na czarno.

Aby zapewnić poprawną biegunowość, podłącz każdy zacisk „+” z tyłu wzmacniacza lub odbiornika do odpowiedniego zacisku „+” (czerwonego) na każdym głośniku. Podłącz zaciski „-” w podobny sposób. Nie odwracaj biegunowości (np. podłączając „+” do „-” lub „-” do „+”) podczas podłączania. Spowoduje to pogorszenie jakości dźwięku stereofonicznego oraz dźwięków niskotonowych.

WAŻNE: Upewnij się, że przewody lub złącza (+) i (−) nie stykają się ze sobą lub z innym zaciskiem. Dotknięcie przewodów spowoduje spięcie, które może uszkodzić odbiornik lub wzmacniacz.

PODSTAWOWE POŁĄCZENIE JEDNOPRZEWODOWE

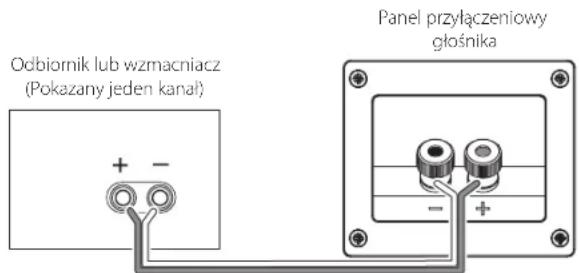

Podłącz wzmacniacz do każdego głośnika, jak pokazano na poniższej ilustracji.

• Nie umieszczaj na górze głośnika przedmiotów.
• Wyczyść obudowę czystą, suchą szmatką, aby usunąć kurz. Użycie mokrej szmatki może uszkodzić wykończenie obudowy. Nie nakładaj na obudowę lotnych płynów lub rozpuszczalników, takich jak benzen, rozpuszczalnik do farb czy alkohol.
• Nie używaj chemikaliów w aerozolu w pobliżu obudowy.
• Aby usunąć kurz z materiału pokrywy głośnika, użyj odkurzacza ustawionego na „niską” moc ssania.
• Nie myj pokryw w wodzie, gdyż może to spowodować wyblaknięcie koloru lub wypaczenie materiału.
• Jeśli stożki niskotonowe zakurzą się, ostrożnie wyczyść je miękkim, suchym pędzlem kaligrafa lub pędzlem malarskim. Nie używaj mokrej szmatki.
• NIGDY nie dotykaj kopułki tweetera ani nie opieraj o nią żadnych przedmiotów.

8500 Balboa Boulevard, Northridge, CA 91329 Stany Zjednoczone

© 2014 Harman International Industries, Incorporated. Wszelkie prawa zastrzeżone

Cechy, parametry i wygląd podlegają zmianie bez ostrzeżenia.

www.jbl.com

by HARMAN
