BRUKSANVISNING 4367 JBL

15-tommers (380 mm) 2-veis gulvstående høyttaler

TAKK for at du kjøpte JBL® 4367 2-veis gulvstående høyttalere. I mer enn 65 år har JBLs ingenierer levert lydutstyr for boliger, konsertsaler, lydstudioer og kinoer rundt om i verden, og JBL-produkter har blitt det eneste valget av ledende plateartister og lydteknikere. 4367 er et nytt medlem i JBLs familie av gulvstående høyttalere designet for hjemmebruk. Les disse instruksjonene nøye for å få best mulig ytelse fra dine nye høyttalere.

PAKKENS INNHOLD

HVER JBL 4367 BOKS INNEHOLDER:

1 - Høyttaler •
1 - Grill •
1 – Brukerveiledning •
4 - Spike-fot •
4 – Gulvbrikker •

Før du tar i bruk høyttaleren, monter de medfolgende piggene i høyttalerens metallføtter.

1. Snu høyttaleren opp ned på et tykt teppe eller en godt polstret overflate.
2. Skru piggene inn i föttene.

VIKTIG: For å unngå skader (riper, fordypninger, etc.) på tre- eller linoleumsgulv på grunn av vekten av disse høyttaleme, må du alltid bruke de medfolgende brikkene. Vær spesielt noye med å bruke brikker på flisoverflater for å hindre sprekkdannelser i flisen.

PLASSERING

Før du avgjør hvor du skal plassere høyttalerne, merk at gulvet på den valgte plasseringen må kunne til å støtte en belastning på 61,2 kg (135 lbs). Fordi føttene i rustfritt stål kobler høyttaleren til gulvet, er et flatt og hardt underlag som tre eller linoleum å foretrekke. Men koblingssystemet, sammen med høyttalernes betydelige vekt, vil gi utmerket ytelse på alle overflater, til og med tepper.

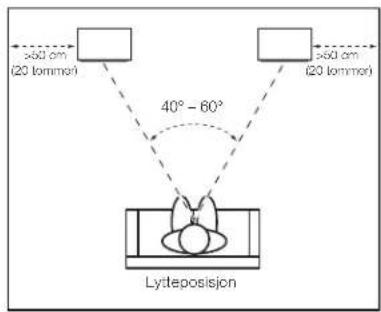

For å finne en endelig plassering for hoyttalerne, kartlegg rommet ditt og tenk på plassering ved hjelp av figuren nedenfor som en veiledning.

>50 cm (20 lommer) 40° - 60° Lysteposition

For best resultat, plasser hoyttalerne rundt to til tre meter (ca seks til ti fot) fra hverandre. Hvis du plasserer hoyttalerne lenger fra hverandre, vinkle dem mot lytteposisjonen.

Høyttalerne vil gi det mest noyaktige stereo-lydbildet når vinkelen mellom lytteren og høyttalerne er mellom 40 og 60 grader.

Plasser hver høyttaler slik at diskanten er omtrent i ørehøyde.

Vanligvis vil bassen økes når høyttaleren flyttes nærmere en vegg eller et hjørne. For best ytelse, anbefaler vi at du plasserer høyttalerne minst 50 cm (ca. 20 tommer) bort fra sideveggene.

MERKNADER OM H∅YTTALERPLASSERING:

• For å unngå skader (riper, fordypninger, etc.) på tre- eller linoleumsgulv på grunn av vekten av disse høyttalerne, må du alltid bruke de medfølgende brikkene. Vær spesielt noye med å bruke brikker på flisoverflater for å hindre sprekkdannelser i flisen.
• Unngå å plassere hoyttalerne nær kraffforsterkere, varmeovner eller andre gjenstander som genererer store mengder varme.

Ikke plasser høyttalerne på svært fuktige eller støvete steder.

• Ikke plasser høyttalerne i direkte sollys eller på steder der de kan bli utsatt for annel sterkt lys.
• 4367 er ikke video-skjermet og kan forvrengere eller misfarge bildet hvis den plasseres nær noen typer TVer. Hvis høyttalerne forvrenger eller misfarger TV-bildet, flytt høyttalerne vekk fra TV til forvrengningen eller misfargingen forsvinner.

KONTAKTER

ADVARSEL: Sørg for at alle systemets elektriske komponenter er slått AV (og helst koblet fra stikkontakten) før du foretar tilkoblinger.

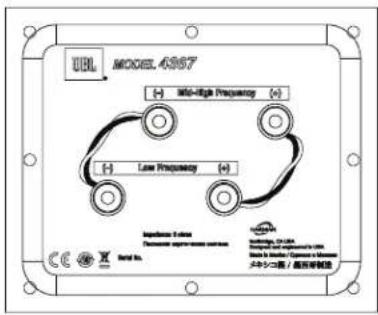

Høyttalere og forsterkere har tilsvarende positive og negative (+" og "-") tilkoblingsterminaler. 4367 har to sett med tilkoblingsterminaler; broledere kobler terminalene til hverandre. Terminalene er merket +" og "-". I tillegg har +" terminalene rode ringer, mens "-" terminalene har svarte ringer. Se illustrasjonen nedenfor.

Vi har designet 4367 slik at en positiv spenning på "+" (rød) terminal vil gjøre at høyttalerens transdusere beveger seg utover (mot rommet).

Vi anbefaler å bruke en høyttalerkabel av høy kvalitet med polaritetskoding. Siden av kabelen med en kant eller annen koding er vanligvis betraktet som positiv polaritet (+").

For å sikre riktig polaritet, koble venstre- og høyre-kanalenes "+" terminaler på baksiden av forsterkeren eller mottakeren til sine respektive "+" (rode) terminaler på høyttalerne. Koble "-" (sort) terminalene på en lignende måte. Se bruksanvisningen for receiveren eller forsterkeren for å bekrefte tilkoblingsprosedyrene.

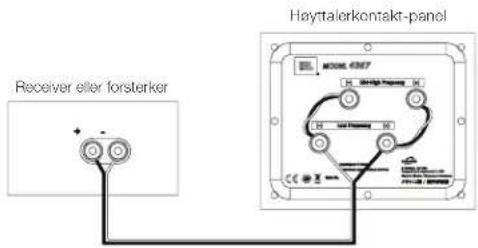

GRUNNLEGGENDE ENKEL KABELTILKOBLING:

Kobie forsterkeren til hver høyttaler som vist i illustrasjonen nedenfor. Du kan bruke et hvilket som helst sett terminaler på høyttaleren. MERK: Ikke fjem forbindelseslederne fra mellom de to settene med terminaler når du kobler til høyttalerkablene.

Receiver eller forsterker Høytalørkontakt-panel

VIKTIG: Ikke reverser polariteten (dvs. "+" til "-" eller "-" til "+" når du kobler til. Dette vil føre til dårlig stereobilde og redusere bassytelsen.

4367s guillbelagte hoyttalerterminaler kan ta en rekke kabel-koblingstyper: avisolert leder, spadekontakter, pinnekontakter og banankontakter.

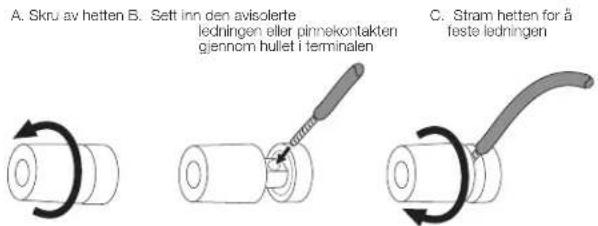

Bruke avisolerte ledere eller pinnekontakter:

A. Skru av hetten B. Sett inn den avisolerte ledningen eller pinmekontakten gjennom hullet i terminalen C. Stram hetten for å feste ledningen

VIKTIG: Forsikre deg om at (+) og (-) ledningene eller pinnene ikke berorer hverandre eller deres motsatte terminal. Ledninger som berorer hverandre kan skape en kortslutning som kan skade din receiver eller forsterker.

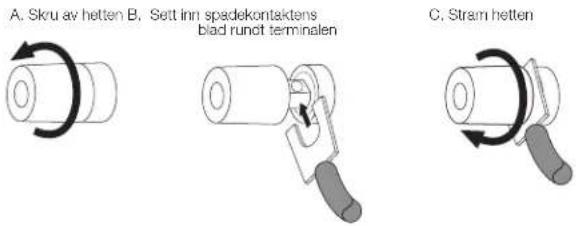

Bruke spadekontakter:

VIKTIG: Forsikre deg om at (+) og (-) spadekontaktenes blad ikke berører hverandre eller deres motsatte terminal. Blad som berører hverandre kan skape en kortslutning som kan skade receiveren eller forsterkeren.

Bruke banankontakter:

A. Stram hetten B. Sett banankontakten inn i hullet i hetten

4367-tilkoblingsinnretningen har to sett med inngangsterminaler som er forbundet med jumperledninger. Del øvre settet av terminaler er for høy frekvens-/ultrahøy frekvensdrivere, og det nederste settet med terminaler er for basshøyttaleren.

Denne ordningen gjør det mulig å bi-wire høyttalerne ved hjelp av en enkelt stereo effektforsterker eller to stereo-effektforsterkere. Bi-wiring kan gi soniske fordeler og mer fleksibilitet i valg kraftforsterker over en vanlig enkeltleder-tilkobling.

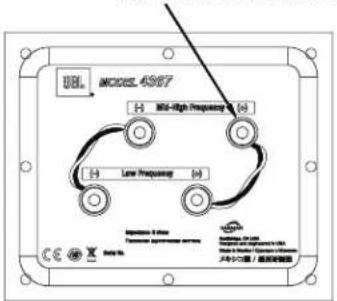

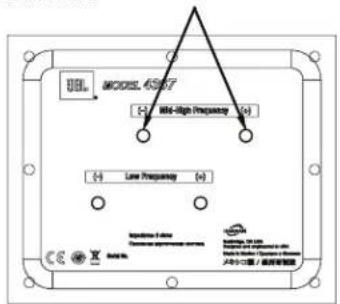

For å bi-wire 4367, fjerne forst terminalens jumperledninger som vist på illustrasjonen.

Fjern hettene Bytt hetterFjern jumperne fra terminalene

UBL MODEL 4307 M6-High Frequency (H) Low Frequency (H) C E X B A N T D E A125000 / 80000000

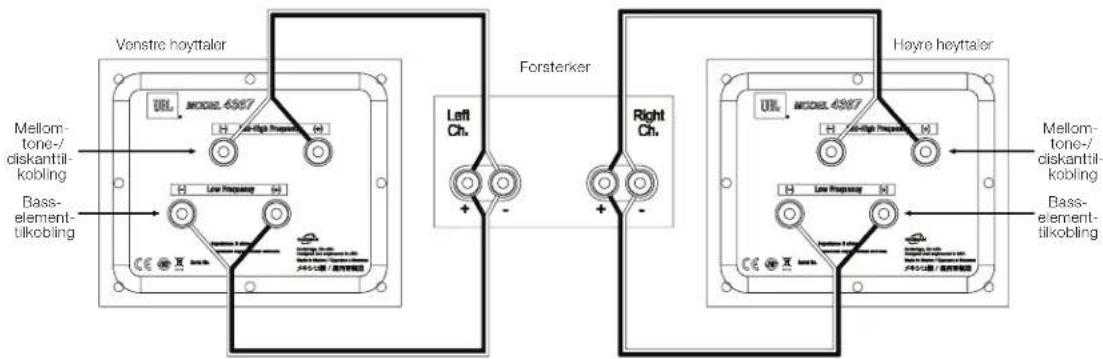

Hvis du bi-wirer med en enkelt stereo effektforsterker, koble høyttalerne til i henhold til følgende illustrasjon.

Vonstre hoytaler Mellom- tone-/ diskantil- kobling Bass- element- ilkobling Forsterker Left Ch. Right Ch. Høyre hoytaler Mellom- tone-/ diskantil- kobling Bass- element- ilkobling

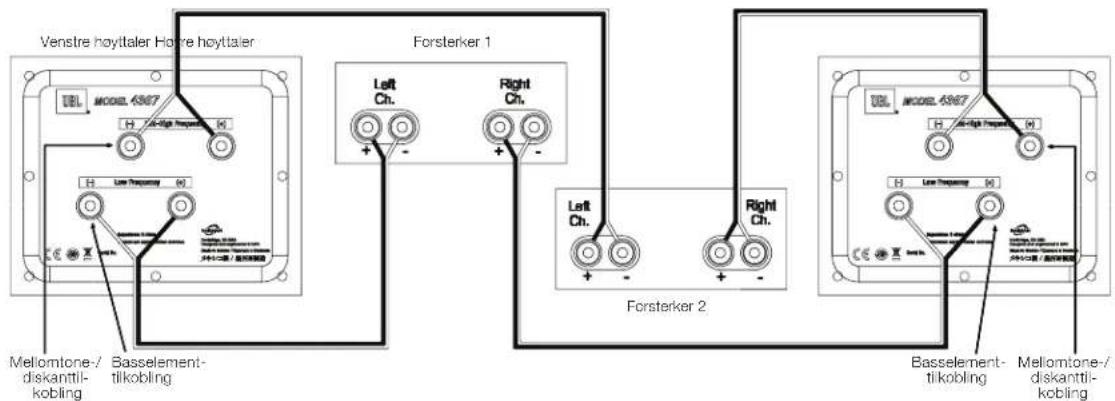

Hvis du bi-wirer med to stereo effektforsterkere, koble høyttalerne til i henhold til folgende illustrasjon.

Venstre høyttaler Hørre høyttaler Forsterker 1 Left Ch. Right Ch. Mellomtone-/ diskanttil- kobling Basselement- tilkobling Forsterker 2 Left Ch. Right Ch. Basselement- tilkobling Mellomtone-/ diskanttil- kobling

I begge tilfellene, folg instruksjonene for de ulike kontakttypene i grunnleggende enkel kabeltilkobling, på side 4. MERK: For mer informasjon om ulike høyttalerkabler og tilkoblingsmuligheter, kan du kontakte din lokale JBL-forhandler.

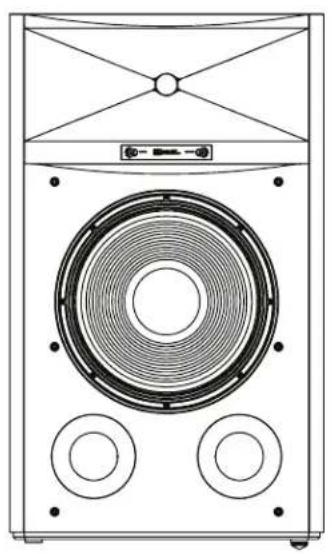

4367 har trinnede frontpaneljusteringer som lar deg balansere høyfrekvent (HF) område og ultrahøy-frekvens (UHF) område mot basselement.

+1.0 +0.8 -0.8 -1.0 MF TRAM MODEL 6307 STUDIO MONITOR MF TRAM +1.0 +0.8 +0.6 -0.6 -1.0

Hoyfrekvent trim Ultrahøy-frekvent trim

Du kan bruke disse kontrollene til å justere høyttalerens lyd etter romakustikken eller din personlige smak. Hvis du ønsker å returnere høyttalerne til deres fabrikkleverte respons, sett kontrollene til "0dB."

Som med de fleste høyttalerne, har 4367 transdusere med oppheng som vil ta flere uker å "spille inn" og oppnå optimal ytelse. I løpet av denne perioden, vil balansen mellom bass-, HF og UHF-transduserne endres, så vi anbefaler at du justerer HF og UHF-kontrollene deretter.

OMSORG FOR H∅YTTALERNE

- Tork av kabinettet med en ren, torr klut for å fjerne støv. En fuktig klut kan skade kabinettets finish. Ikke bruk flyktige væsker som benzen, tynner eller alkohol på kabinettet.

Ikke spray insektmiddel i nærheten av kabinettet.

For å fjerne støv fra grillens stoff, bruke en støvsuger satt til lav.

Ikke vask grillen i vann, siden vann kan blekne grillens farge eller gjøre den ujevn.

- Hvis overflaten av basselementet blir støvete, kan du noye feie den ren med en myk, tørr kalligrafibørste eller pensel. Ikke bruk en fuktig klut.

SPESIFIKASJONER

JBL® STUDIOMONITOR MODELL 4367

Høyttalertype: 2-veis gulvstående høyttaler
Lavfrekvenstransduser: 15" (380 mm) 2216Nd-1 Differential Drive	* basselement
Mellomtone-/høyfrekvenstransduser: 3"(75 mm) D2430K dual-komprimering
Maksimalt anbefalt forsterkereffekt: 300 watt RMS
Frekvensrespons (-6 dB): 30 Hz – 40 kHz
Følsomhet (2,83 V @1 m): 94dB
Nominell impedans: 6 Ohm
Delefrekvenser: 700 Hz
Kabinett-type: Bassrefleks via doble fremovervendte porter
Innganger: Doble gullbelagte fem-veis tilkoblingsterminaler
Dimensjoner (H x B x D):	37-1/16" x 22-1/18" x 16-3/4" (941 mm x 560 mm x 425 mm)
Vekt: 61,2 kg (135 lb)
Utførelser: Laminat av valnøtt eller sort valnøtt med trefiber

Funksjoner, spesifikasjoner og utseende kan endres uten varsel.
