BRUKSANVISNING 4367 JBL

KONTROLLER/JUSTERINGER

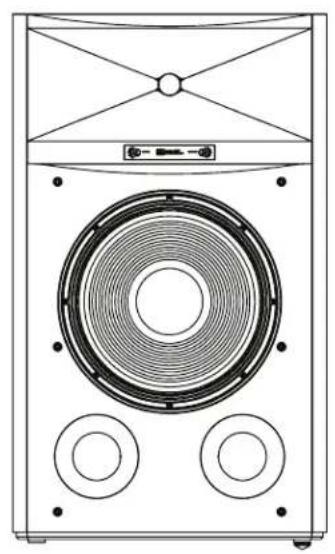

2-vägs 15-tums (380 mm) golvhögtalare

TACK för att du valt JBL ^ 4367 2-vägs golvhögtalare. I över 65 år har teknikerna på JBL ^ utvecklat ljudutrustning för hem, konsertsalar, inspełningsstudios och biografer över hela världen och JBL har blivit ett självklart val för ledande artister och ljudtekniker. 4367 är en ny medlem i JBL-familjen med golvhögtalare och är designad för hemmabruk. För att få bästa resultat av dina nya högtalare ska du läsa igenom denna bruksanvisning noga.

FÖRPAcKNINGEN INNEHÅLLER

VARJE LÅDA MED JBL 4367 INNEHÅLLER:

1 – Höqtalare •
1 - Front •
1 - Bruksanvisning •
4 - Spikinsatser •
4 - Golvskydd •

Om du tror att någon skada har uppkommit under frakten ska du omedelbart kontakta din återförsäljare. Vi rekommenderar dig att behålla lådan och förpackningsmaterialet för framtida användning.

Innan högtalaren används ska de medföljande spikinsatserna sättas i högtalarnas metallfötter.

1. Vänd högtalaren upp och ned på mjukt, rent underlag eller en tjock matta.

2. Skruva i spikinsatsema i fötterna.

VIKTIGT: För att förhindra skador (repor, hack, etc.) i trä- eller linoleumgolv på grund av högtalamas vikt ska alltid de medföljande golvskydden användas. Var noga med att använda golvskydden på klinkers så att inte plattorna spräcks.

PLACERING

Innan du beslutar var du ska placera högtalarna ska du kontrollera att golvet på platsen ska klara att bära 61,2 kg (135 lb). Eftersom fötterna i rostfritt stål ligger dikt an mot underlaget är det bäst med jämnt, hårt underlag som trä- eller linoleumgolv. Men kopplingssystemet tillsammans med högtalarnas ansenliga vikt ger utmärkt resultat på alla underlag, även mattor.

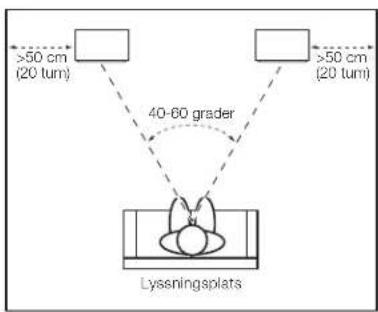

För att avgöra den slutliga placeringen av högtalarna ska du se över rummet och överväga placeringen med illustrationen nedan som guide.

För bästa resultat bör högtalarna placeras två till tre meter (sex till tio fot) isär. Om det är större mellanrum mellan dem bör de vinklas mot lyssningsplatsen.

Högtalarna ger den mest exakta ljudåtergivningen när vinkeln mellan lyssnare och högtalare är mellan 40 och 60 grader.

Placera högtalarna så att diskanten är ungefär i öronhöjd.

Normalt ökas basen när högtalaren kommer närmare ett hörn eller en vägg. För bästa resultat rekommenderar vi att högtalarna placeras minst 50 cm (20 tum) från sidoväggarna.

NOTERINGAR OM HÖGTALARPLACERING:

• För att förhindra skador (repor, hack, etc.) i trä- eller linoleumgolv på grund av högtalarnas vikl ska alltid de medföljande golvskydden användas. Var noga med att använda golvskydden på klinkers så att inte plattorna spräcks.
• Placera inte högtalarna nära effektförstärkare, värmeradiatorer eller andra föremål som genererar mycket värme. Placera inte högtalarna på mycket fuktiga eller dammiga platser.
• Placera inte högtalama i direkt solljus eller på platser där de exponeras för annat starkt ljus.
• 4367 är inte videoskärmad och kan störa eller missfärga bilden vid placering nära vissa TV-typer. Om högtalarna stör eller missfärgar TV-bilden ska du flytta bort högtalarna från TV:n till störningarna eller missfärgningen upphör.

ANSLUTNINGAR

WARNING: Kontrollera att alla elektriska komponenter i systemet är avstängda (och helst bortkopplade från ström) innan du gör några anslutningar.

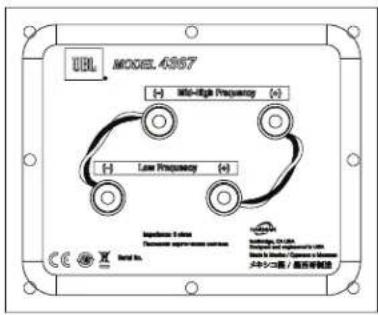

Högtalare och förstärkare har motsvarande positiva och negativa (+" och "-") kontakter. 4367 har två uppsättningar anslutningsterminaler; byglar ansluter terminalerna till varandra. Terminalerna är märkta +" och "-". Dessutom har "+"-terminalerna röda ringar medan "-"-terminalerna har svarta. Se bilden nedan.

Vi har designat 4367 så att den positiva spänningen vid "+" -terminalen (röd) får elementet att röra sig utät (mot rummet).

Vi rekommenderar att högtalarkabel av hög kvalitet med polaritetskodning används. Den del av kabeln som har en liten rygg eller annan märkning är oftast för positiv polaritet (+").

För att säkerställa rätt polaritet ska höger och vänster kanals "+" -terminaler på förstärkarens eller receiverns baksida anslutas till sina respektive "+" -terminaler (röd) på högtalarna. Anslut "-" -terminalerna (svart) på samma sätt. Läs i bruksanvisningen för förstärkaren eller receivern för att kontrollera anslutningsproceduren.

ENKEL ENKABELSANSLUTNING:

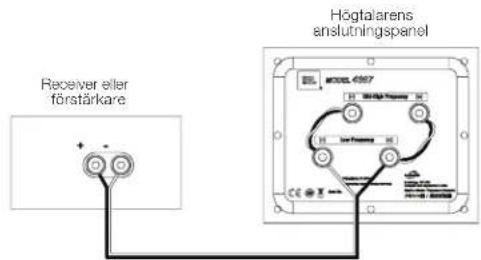

Anslut förstärkaren till respektive högtalare enligt bilden nedan. Du kan använda endera uppsättningen terminaler på högtalaren. OBS! Ta inte bort byglarna mellan de två terminaluppsättningarna när du ansluter högtalarkablarna.

VIKTIGT: Förväxla inte polariteten (+" mot "-") när du ansluter. Gör du det blir stereobilden otydlig och basen sämre.

4367:s guldpläterade terminaler klarar många olika kabelanslutningar: naken kabel, platta kontakter, stift- och banankontakter.

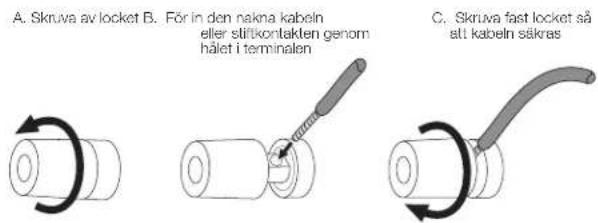

Använda naken kabel eller stiftkontakter:

VIKTIGT: Se till att (+)- och (−)-kablarna eller stiften inte vidrör varandra eller den andra terminalen. Kontakt mellan kablarna kan orsaka kortslutning som kan skada receivem eller förstärkaren.

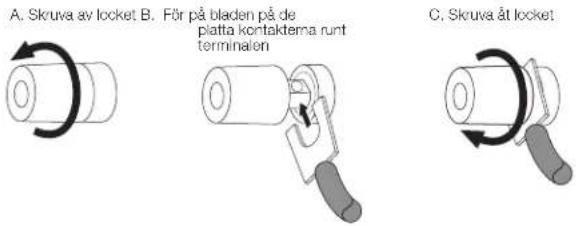

Använda platta kontakter

VIKTIGT: Se till att (+)- och (−)-bladen på de platta kontaktema inte vidrör varandra eller den andra terminalen. Kontakt mellan bladen kan orsaka kortslutning som kan skada receivern eller förstärkaren.

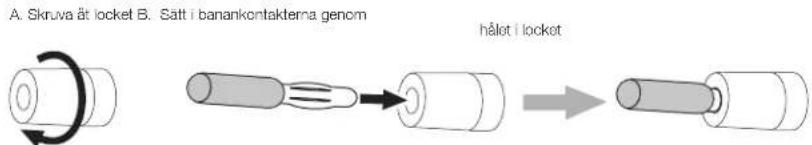

Använda banankontakter:

DUBBELKABELANSLUTNING:

4367:s anlutningar har två uppsättningar ingångsterminaler som är sammankopplade med byglar. Övre terminaluppsättningen är för element med höga/ultrahöga frekvenser och den nedre uppsättningen är för basen.

Tack vare detta kan du dubbelansluta högtalarna till en enda effektförstärkare eller till två stereoeffektförstärkare. Dubbla kablar kan ge ljudmässiga fördelar och större flexibilitet vid val av effektförstärkare jämfört med traditionell enkelkabelanslutning.

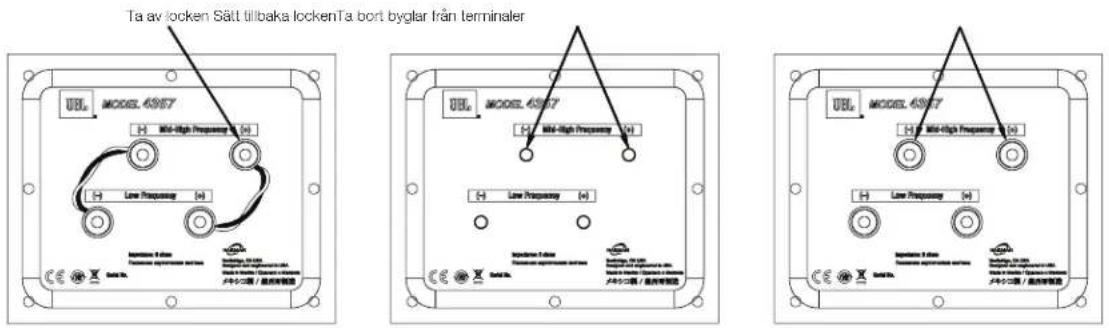

För att ansluta 4367 med dubbla kablar ska först terminalens byglar tas bort enligt bilden nedan.

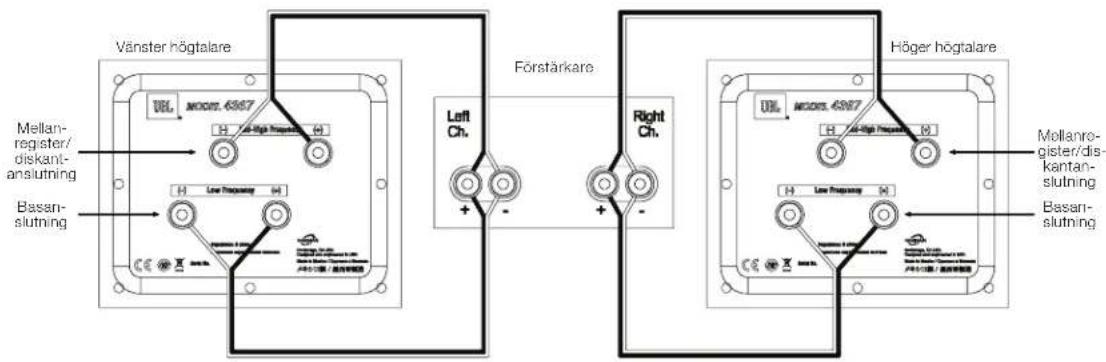

Om du dubbelkabelansluter till en enda stereoeffektförstärkare ska högtalarna anslutas enligt följande bild.

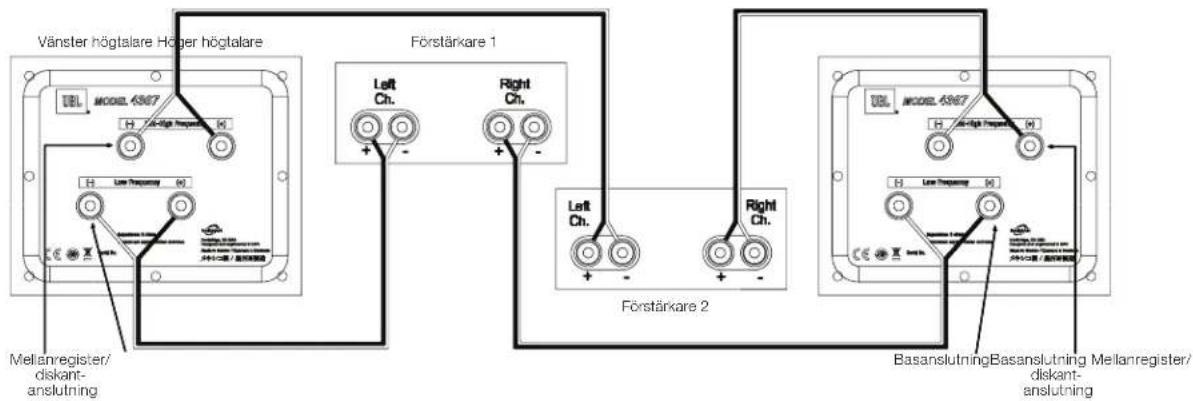

Om du dubbelkabelansluter till två stereoeffektförstärkare ska högtalarna anslutas enligt följande bild.

I endera fallet ska du följa instruktionerna för olika anslutningstyper i Enkel enkabelsanslutning på sidan 4. OBS! För mer information om olika högtalarkablar och anslutningsalternativ ska du kontakta din lokala JBL-återförsäljare.

REGLAGE/JUSTERINGAR

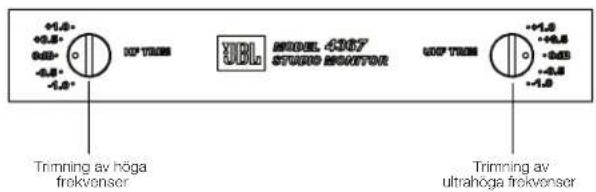

4367 har stegade justeringar på framsidan så att du kan balansera de höga frekvenserna (HF) och ultrahöga frekvenserna (UHF) mot basen.

Du kan använda reglagen för att ställa in högtalarna efter rummets akustik eller din personliga smak. Om du vill återställa högtalarna till fabriksinställningen ställer du reglagen på "0 dB".

Precis som med de flesta högtalare har 4367 element vars dämpning behöver flera veckor för att "sätta sig" och uppnå optimal prestanda. Under denna period kan balansen mellan bas- HF- och UHF-element förändras så du bör justera HF- och UHF-reglagen utifrån det.

SKÖTA OM DINA HÖGTALARE

- Torka av högtalaren med en ren, torr trasa för att få bort damm. Fuktiga trasor kan matta högtalarens yta. Använd inte lättflyktiga vätskor som bensen, thinner eller alkohol på högtalarlädan.

Spraya inte kemikalier nära lädan. För att ta bort damm från högtalarens front ska du använda dammsugare med låg sugkraft. Tvätta inte fronten i vatten eftersom den kan blekas eller bli ojämn.

- Om ytorna på högtalarkonerna blir dammiga kan du försiktigt torka av dem med en mjuk, torr kalligrafi- eller målarpensel. Använd inte fuktig trasa.

SPECIFICATIONER

JBL® STUDIOMONITOR MODELL 4367

Högtalartyp: 2-vägs golvhögtalare
Lägfrekvenselement: 15 tum (380 mm) 2216Nd-1 Differential Drive	* baselement
Mellanregister/diskantelement: 3 tum (75 mm) D2430K dual compression
Max rekommenderad förstärkareffekt: 300 watt RMS
Frekvensåtergivning (-6dB): 30 Hz – 40 kHz
Känslighet (2,83 V @ 1 m): 94 dB
Nominell Impedans: 6 ohm
Delningsfrekvenser: 700 Hz
Lådtyp: Basreflex med dubbla framåtriktade portar
Ingångar: Dubbla guldpläterade 5-vägsterminaler
Mått (H x B x D): 941 mm x 560 mm x 425 mm (37-1/16 tum x 22-1/16 tum x 16-3/4 tum)
Vikt: 61,2 kg (135 lb)
Ytor: Valnöt eller svart ådrad valnötsfaner

© 2015 HARMAN International Industries, Incorporated. Alla rättigheter förbehålles.

JBL, Differential Drive och HDI är varumärken som tillhör HARMAN International Industries, Incorporated, registrerade i USA och/eller andra länder.

Funktioner, specifikationer och utseende kan komma att ändras utan att detta meddelas.
