사용 설명서 4367 JBL

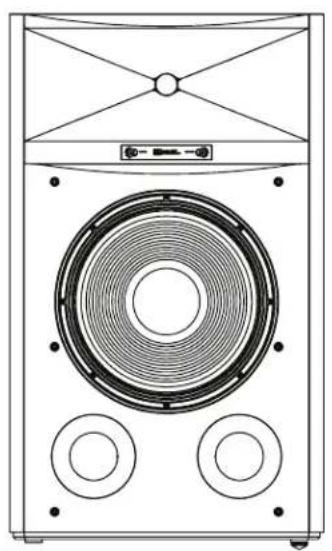

15인치(380mm)양방향 스탠드 라우드스피커

JBL® 4367 양방향 스탠드 라우드스피커를 구매해 주셔서 감사합니다. JBL 엔지니어는 65년 이상 동안 전세계 가정, 콘서트 홀, 레코딩 스튜디오 및 영화관에 오디오 장비를 제공하고 있으며, 최고의 레코딩 아티스트와 사운드 엔지니어들이 JBL 제품을 선뜻 선택하고 있습니다. 4367은 가정용으로 만들어진 JBL 스탠드 라우드스피커 제품군의 새 멤버입니다. 새 라우드스피커에서 최고의 성능을 얻을 수 있도록 본 지침을 꿈꼼하게 읽으시기 바랍니다.

패키지 구성품

JBL 4367 박스 구성:

라우드스피커 1개 •

그릴 1개 •

-사용자 설명서 1부
-스파이크 풋 4개
- 바닥 코스터 4개

배송 손상이 있는 것으로 의섬될 경우 대리점에 즉시 알리십시오. 다음에 사용할 수 있도록 상자와 포징재를 보관하는 것이 좋습니다.

스피커 풋 설치

스피커를 사용하기 전에 제공된 스파이크형 인서트를 스피커의 금속 풋에 설치합니다.

1.두꺼운 카펫이나 풍신한 표면에 스피커의 위 아래를 반대로 돌립니다.
2.스파이크형 인서트를 풋에 돌려 넣습니다.

중요: 스피커의 무게 때문에 목재 또는 장판 바닥이 손상(흡집, 놀림 자국 등)되지 않도록 향상 포함된 코스터를 사용하십시오. 특히 타일 표면에 코스터를 사용하여 타일에 금이 가지 않도록 하십시오.

배치

스피커 배치 장소를 정하기 전에 선택한 곳의 바닥이 61.2kg(135lb)의 하중을 견딜 수 있는지 확인해야 합니다. 스테인리스틸 풋이 스피커를 바닥에 튼튼하게 연결해주므로 목재 또는 장판과 같이 평평하고 딱딱한 표면이 좋습니다. 그러나 스피커의 목적한 무게와 함께 연결 시스템은 카렛 위에서 뿐만 아니라 어떠한 표면에서도 탁월한 성능을 나타냅니다.

스피커의 최종 위치를 성하려면 실내를 살핀 뒤 아래 그림을 참고하여 배치를 고려하십시오.

최상의 결과를 위해 2m \~ 3m(6ft \~ 10ft) 간격을 두고 스피커를 배치하십시오. 스피커의 간격을 더 두고 배치할 경우 스피커 각도를 청취 위치로 맞추십시오.

청취자와 스피커 사이 각도가 40\~60도일 때 스피커가 가장 정확한 스테레오 사운드 스테이지를 구현합니다.

트워터가 귀 높이 정도에 오도록 각 스피커를 배치합니다.

일반적으로 스피커가 벽면 또는 구석과 가까울수록 저음 출력이 증가합니다. 최상의 성능을 위해 스피커를 옆 벽면에서 최소 50cm(약 20인치) 떨어트러 배치하는 것이 좋습니다.

스피커 배치 참고 사항:

• 스피커의 무게 때문에 목재 또는 장판 바닥이 손상(흡집, 놀림 자국 등)되지 않도록 향상 포함된 코스터를 사용하십시오. 특히 타일 표면에 코스터를 사용하여 타일에 금이 가지 않도록 하십시오.
  -파워 앱프,열 조정 장치 또는 열이 많이 발생하는 기타 물체 근처에 스피커를 배치하지 마십시오.
• 매우 습하거나 먼지가 많은 곳에 스피커를 배치하지 마십시오.
  -직사광선이 비추거나 기타 강한 빛에 노출되는 곳에 스피커를 배치하지 마십시오.
• 4367은 비디오 철드형이 아니며, TV와 같은 유형에 가까이 둘 경우 화상이 왜곡되거나 변색될 수 있습니다. 스피커 때문에 TV의 화상이 왜곡되거나 변색되는 경우 왜곡 또는 변색이 사라질 때까지 스피커를 TV에서 먼 곳으로 옮기십시오.

연결

주의: 연결하기 전에 시스템의 모든 전기 구성품의 전원이 꺼져 있는지, AC 콘센트에서 플러그가 올바르게 분리되어 있는지 확인하십시오.

스피커와 앱프에는 해당 양극 및 음극 "+" 및 "-" 연결 단자가 있습니다. 4367에는 두 세트의 연결 단자가 있습니다. 점퍼 전선은 단자를 서로 연결합니다. 단자는 "+" 및 "-"로 표시되어 있습니다. 더불어 "+" 단자에는 빨간색 링이 있으며 "-" 단자에는 검은색 링이 있습니다. 아래 그림을 참조하십시오.

4367은 "+" toll간색) 단자의 양극 전압이 스피커 변환기를 밖으로(실내 쪽으로) 움직이게 하도록 설계되었습니다.

극성이 표시된 고품질 스피커 전선을 사용하는 것이 좋습니다. 솟은 부분 또는 기타 표시가 있는 전선 측면이 일반적으로 양극(+")으로 간주됩니다.

올바른 극성이 되도록 앱프 또는 리시버 뒷면의 좌측 및 우측 채널 "+" 단자를 각 스피커의 해당 +(빨간색) 단자에 연결하십시오. "-" (검은색) 단자도 유사한 방법으로 연결합니다. 리시버 또는 앱프의 사용자 설명서를 참조하여 연결 절차를 확인하십시오.

기본 단일 전선 연결:

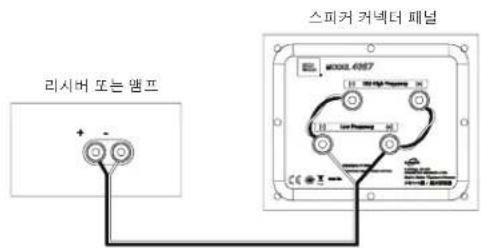

아래 그림처럼 엠프를 각 스피커에 연결합니다. 스피커의 단자 세트 중 어떤 단자 세트를 사용해도 됩니다. 참고: 스피커 전선 연결 시 단자 두 세트 사이의 점퍼 전신을 제거하지 마십시오.

중요: 극싱을 바꾸어 연결하지 마십시오(예:"+"를 "-"에 연결하거나 "-"를 "+"에 연결하지 말 것). 극싱을 바꾸어 연결할 경우 스테레오 음상이 줄어들고 저음 성능이 약해집니다.

4367의 금 도금 스피커 단자는 비피복 전선, 스페이드 커넥터, 핀 커넥터, 바나나 커넥터 등 다양한 전선 커넥터 유형을 수용할 수 있습니다.

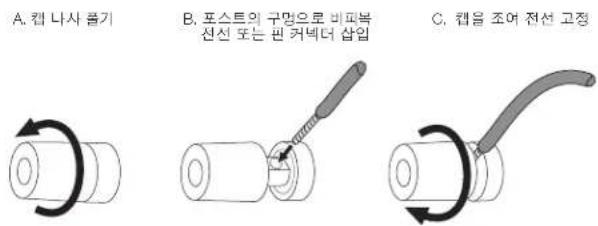

비피복 전선 또는 핀 커넥터 사용:

중요:(+) 및 (-) 전선 또는 핀이 서로 달지 않는지 또는 다른 단자와 달지 않는지 확인하십시오. 전선이 달으면 합선이 발생하여 리시버 또는 앱프가 손상될 수 있습니다.

스페이드 커넥터 사용:

A.캡 나사 틀기

B.포스트에 스페이드 커넥터 날 삽입

C. 백 조이기

중요: (+) 및 (-) 스페이드 커넥터의 날이 서로 닿지 않는지 또는 다른 단자와 닿지 않는지 확인하십시오. 날이 닿으면 합선이 발생하여 리시버 또는 앱프가 손상될 수 있습니다.

바나나 커넥터 사용:

A.캡 조이기

B.캡의 구멍에 바나나 커넥더 삽입

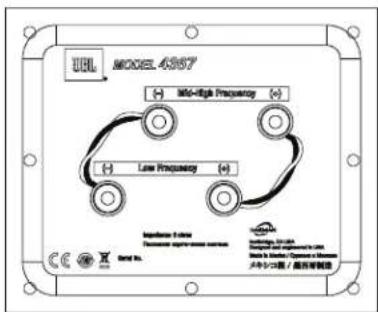

4367 연결 어셈블리에는 점퍼 전선으로 연결되는 두 세트의 입력 단자가 있습니다. 위쪽의 단자 세트는 고주파수/초고주파수 드라이버용이며, 아래쪽 단자 세트는 우퍼용입니다.

이 배열을 통해 단일 스테레오 파워 앱프 또는 스테레오 파워 앱프 2개를 사용하여 스피커를 이중 배선할 수 있습니다. 이중 배선은 기존의 단일 전선 연결에 비해 음향 이점 및 파워 앱프 선택에 있어 더 큰 유연성을 제공합니다.

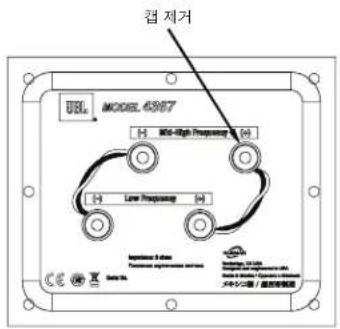

4367을 이중 배신하려면 먼저 그림과 같이 단자 점퍼를 제거합니다.

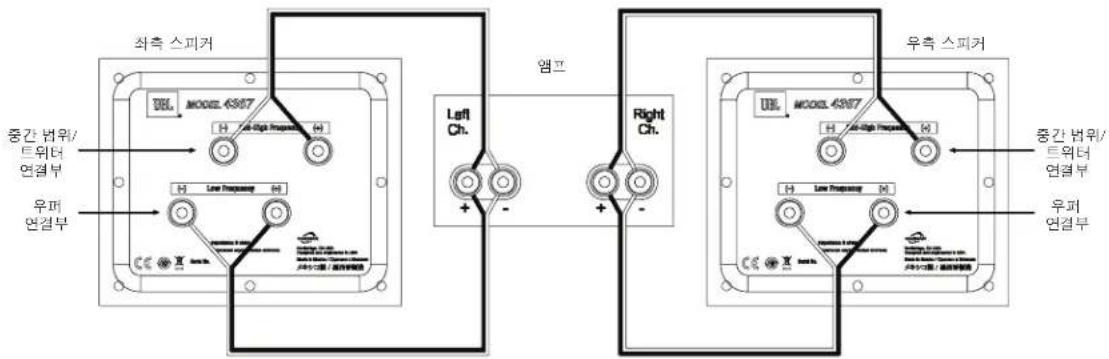

단일 스테레오 파워 앱프로 이중 배선하는 경우 다음 그림과 같이 스피커를 연결합니다.

이중 전선 연결(계속):

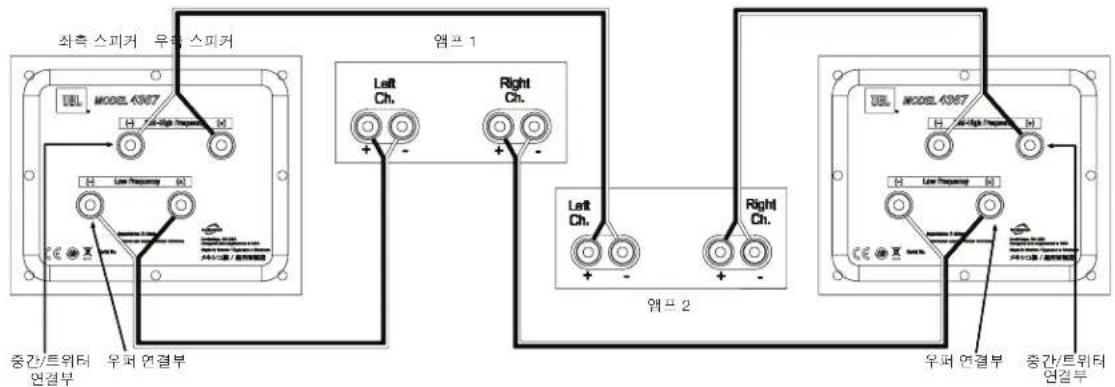

2개의 스테레오 파워 앱프로 이종 배선하는 경우 다음 그림과 같이 스피커를 연결합니다.

어느 경우이든 4페이지의 기본 단일 전선 연결에 나온 여러 커넥터 유형의 지침을 따르십시오. 참고: 다양한 스피커 전선 및 연결 옵션에 대한 자세한 내용은 지역 JBL 대리점에 문의하십시오.

제어부/조절부

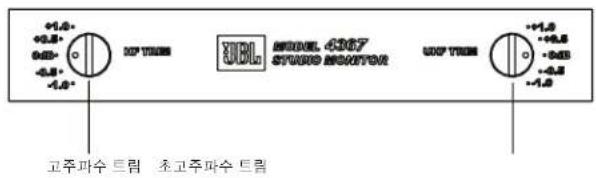

4367에는 단계별 전면 패널 조절부가 있어 고주파수(HF) 범위 및 초고주파수(UHF) 범위를 우퍼에 맞게 균형을 맞춤 수 있습니다.

이와 같은 제어부를 사용하여 실내 음향 또는 개인 취향에 따라 스피커 사운드를 조절할 수 있습니다. 스피커를 공장 출고 시 응답으로 되돌리려면 제어부를 "0dB"로 설정하십시오.

대부문의 스피커와 마찬가지로 4367에는 최적의 성능으로 "길드는 데" 몇 주가 걸리는 서스펜션을 가진 변환기가 있습니다. 이 기간 동안 우퍼, HF 및 UHF 드라이버 간의 밸런스가 변경될 수 있으므로 이에 따라 HF 및 UHF 제어부를 조절하는 것이 좋습니다.

스피커 관리

• 캐비닛을 깨끗한 마른 천으로 닦아 먼지를 제거합니다. 젖은 천으로 닦으면 캐비닛 마감에 열룩이 생길 수 있습니다. 벤젠, 페인트 희석제 또는 알코올과 같은 휘발성 액체를 캐비닛에 사용하지 마십시오.
• 캐비닛 근처에서 살충제를 분사하지 마십시오.
  그릴 직물에서 먼지를 제거하려면 진공 청소기 흡입 정도를 약하게 설정하여 사용하십시오.
  그릴 색상이 바래거나 고르지 않게 될 수 있으니 그릴을 물로 세척하지 마십시오.
• 우퍼 콘의 표면에 먼지가 끈 경우 마른 상태의 부드러운 캘리그라피용 롯이나 미술용 롯으로 조심스럽게 쓸어내십시오. 젖은 천을 사용하지 마십시오.

사양

JBL® 스튜디오 모니터 모델 4367

스피커 유형:	양방향 스탠드 라우드스피커
저주파수 변환기:	15인치(380mm) 2216Nd-1 Differential Drive® 우퍼
중간/고주파수 변환기:	3인치(75mm) D2430K 이증 압축
최대 권장 엔프 출력:	300W RMS
주파수 응답(-6dB): 30Hz ~ 40kHz
민감도(2.83V@1m): 94dB
공칭 임피던스:	6Ω
크로스오버 주파수: 700Hz
인클로저 유형	듀얼 선면 방사 포트를 동한 베이스 리플렉스
입력:	듀얼 금 도금 5방향 결박 단자
치수(높이 x 너비 x 깊이):	37-1/16" x 22-1/16" x 16-3/4" (941mm x 560mm x 425mm)
중량: 61.2kg(135lb)
마감:	월넷 또는 블랙 월넷 우드그레인 베니어

JBL, Differential Drive 및 HDI는 미국 및/또는 기타 국가에 등록된 HARMAN International Industries, Incorporated의 상표입니다.

기능,사양 및 외관은 예고 없이 변경될 수 있습니다.
