PANDUAN PENGGUNA Arena 130 JBL

Selama lebih dari 68 tahun, para insinyur JBL® telah terlibat dalam segala aspek perekaman dan reproduksi musik dan film, mulai dari pertunjukan langsung hingga rekaman yang Anda mainkan di mana saja, di rumah, mobil atau kantor Anda..

Kami yakin bahwa sistem JBL yang telah Anda pilih akan memberikan semua kenikmatan suara yang Anda harapkan – dan bahwa ketika Anda berpikir untuk membeli perlengkapan audio tambahan, sekali lagi Anda akan memilih produk JBL.

ITEM YANG DISERTAKAN

Setiap boks berisi satu atau dua pengeras suara, tergantung pada model, seperti ditunjukkan di bawah ini.

Arena 180
(1) Pengeras suara Arena 180 (2) Pengeras Pengararesuara Arena 170

Untuk hasil terbaik, tempatkan pengeras suara saling terpisah 6 – 10 kaki (1,8 m – 3 m). Memiringkan pengeras suara ke arah posisi mendengar dapat meningkatkan pencitraan stereo. Pengeras suara akan menghasilkan studio rekaman stereo paling akurat ketika sudut antara pendengar dan pengeras suara adalah antara 40 dan 60 derajat.

Gunakan pasak karpet yang disertakan untuk memberikan stabilitas jika Anda menempatkan pengeras suara 180/170 Anda di atas karpet mewah atau permadani tebal. Pasak karpet dapat disekrupkan secara manual ke masing-masing kaki karet pada bagian dasar pengeras suara.

PERHATIAN: Pengeras suara berdiri (menara) memiliki pusat gravitasi yang tinggi dan bisa saja menjadi tidak stabil dan terjungkal selama gempa bumi atau jika digoyangkan, dimiringkan atau ditempatkan secara tidak benar. Pertimbangkan untuk menjangkarkan pengeras suara ini ke dinding di belakangnya, dengan menggunakan prosedur dan perangkat keras yang biasa digunakan untuk menjangkarkan lemari buku atau unit dinding. Anda bertanggung jawab atas pemilihan perangkat keras dan pemasangannya dengan benar.

Umumnya, keluaran bas akan bertambah saat pengeras suara dipindahkan mendekat ke dinding atau sudut.

Untuk performa terbaik, kami sarankan agar Anda menempatkan pengeras suara setidaknya berjarak 20 inci (51 cm) dari dinding samping.

- Tempatkan pengeras suara rak Arena 130/120 sedemikian sehingga tweeter-nya kira-kira berada pada ketinggian telinga. Kupas pelapis adesif dan tempelkan 4 kaki karet ke masing-masing sudut pada bagian dasar setiap pengeras suara.

MEMASANG ARENA 120 KE DINDING

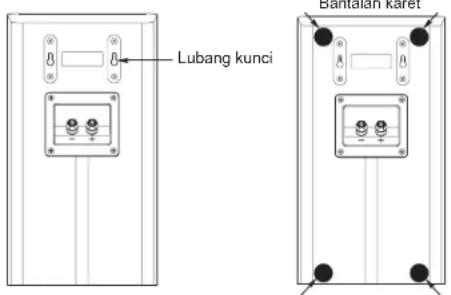

Kami telah merancang agar pengeras suara Arena 120 dipasang secara langsung ke dinding. Masing-masing pengeras suara memiliki dua lubang kunci di bagian belakang dan memerlukan dua sekrup kayu 1-1/2" (38 mm), #10 yang dikencangkan ke penopang dinding. Jika tidak ada penopang dinding, pasang angkur yang sesuai untuk sekrup 1-1/2", #10.

CATATAN: Anda bertanggung jawab atas pemilihan dan penggunaan perangkat keras pemasangan dengan benar (tersedia di toko perangkat keras) yang akan memastikan pemasangan pengeras suara dengan benar dan aman ke dinding.

1) Dengan menggunakan cetakan dinding yang disertakan, tandai posisi di dinding tempat Anda akan memasangkan sekrup pemasang.
2) Kencangkan dua sekrup kayu 1-1/2" (38 mm), #10 ke dinding menggunakan penanda dari Langkah 1 sebagai pemandu Anda. Berikan ruang sebesar 1/16" (1,59 mm) antara dinding dan kepala sekrup. Jika penopang dinding tidak tersedia, gunakan angkur yang sesuai.
3) Untuk melindungi dinding, tempelkan 4 bantalan karet (disertakan) di lokasi yang disarankan.
4) Tempatkan pengeras suara di dinding dengan menyejarkan lubang kunci di belakang pengeras suara ke kepala sekrup di dinding. Setelah diposisikan dengan benar, pengeras suara seharusnya bisa sedikit bergeser ke bawah dan tergantung dengan kencang.

ARENA 125C

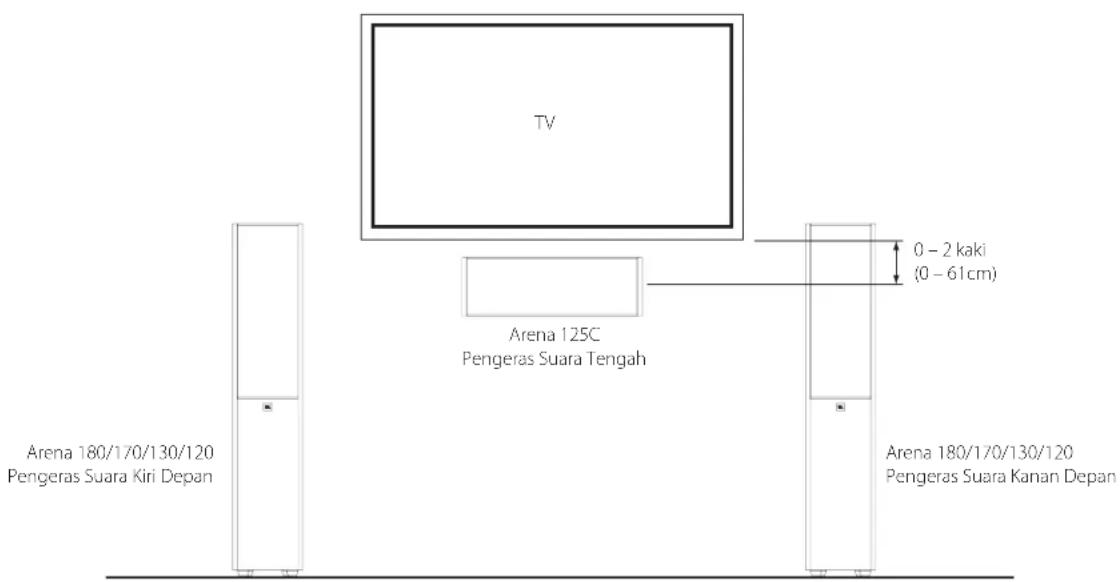

Anda harus menempatkan pengeras suara tengah tepat di atas atau di bawah pusat layar TV Anda. Tweeter pengeras suara tidak boleh lebih dari 2 kaki (61 cm) di atas atau di bawah tweeter pengeras suara kiri depan dan kanan depan.

•Kupas pelapis adesif dan tempelkan 4 kaki karet ke masing-masing sudut pada bagian dasar pengeras suara saluran tengah.

ARENA 130/120 - SALURAN KELILING (SISTEM SALURAN 5.1-)

Ketika Anda menggunakan pengeras suara ini sebagai pengeras suara saluran keliling dalam sistem saluran 5.1, tempatkan pengeras suara di belakang posisi mendengar, saling berhadapan. Idealnya, pengeras suara ditempatkan 5 – 6 kaki (1,5 m – 1,8 m) di atas lantai. Lokasi alternatif adalah pada dinding di belakang posisi mendengar, menghadap ke depan. Jangan sampai fokus jatuh pada pengeras suara keliling saat dimainkan. Lakukan percobaan dengan penempatan pengeras suara hingga Anda mendengar suara, baur ambien yang mendampingi suara yang Anda dengar dari pengeras suara kiri depan, kanan depan, dan tengah.

Jika Anda menggunakan rak buku Arena 130 sebagai solusi keliling terpasang di dinding, pastikan untuk tidak menutupi bukaan lubang belakang.

ARENA 130/120 - SALURAN KELILING (SISTEM SALURAN 7.1-)

Ketika Anda menggunakan pengeras suara ini sebagai pengeras suara saluran keliling dalam sistem saluran 7.1, tempatkan pengeras suara sisi keliling secara langsung ke sisi-sisi posisi mendengar, setidaknya 5 – 6 kaki (1,5 m – 1,8 m) di atas lantai. Tempatkan pengeras suara belakang keliling pada dinding di belakang posisi pendengar, juga setidaknya 5 – 6 kaki (1,5 m – 1,8 m) di atas lantai dan terpisah 3 – 6 kaki (0,9 m – 1,8 m).

SAMBUNGAN

PERHATIAN: Pastikan bahwa semua komponen listrik dalam sistem telah DIMATIKAN (dan sebaiknya dicabut dari stop kontak listrik AC) sebelum membuat sambungan apa pun.

Pengeras suara dan amplifier memiliki terminal koneksi positif dan negatif ("+" dan "-") yang bersesuaian. Semua pengeras suara seri Arena memiliki terminal koneksi yang ditandai dengan "+" dan "-" pada unit mangkuk terminal. Selain itu, terminal "+" memiliki penanda merah, sementara terminal "-" memiliki penanda hitam.

Untuk memastikan polaritas yang benar, sambungkan masing-masing terminal "+" di belakang amplifier atau penerima ke terminal "+" (merah) yang bersesuaian pada masing-masing pengeras suara. Sambungkan terminal "-" dalam cara yang sama. Jangan membalik polaritas (misalnya, "+" ke "-" atau "-" ke "+" ketika membuat sambungan. Jika dilakukan akan menyebabkan pencitraan stereo yang buruk dan mengurangi performa bas.

PENTING: Pastikan bahwa kabel atau konektor (+) dan (-) tidak menyentuh satu sama lain atau terminal lainnya. Kabel yang bersentuhan dapat menyebabkan hubungan pendek yang dapat merusak penerima atau amplifier Anda.

SAMBUNGAN SATU KAWAT DASAR

Sambungkan amplifier ke masing-masing pengeras suara seperti ditunjukkan dalam gambar di bawah ini.

MERAWAT PENGERAS SUARA ANDA

• Jangan meletakkan barang di atas pengeras suara.
- Seka kabinet dengan kain kering dan bersih untuk menghilangkan debu. Kain lembap dapat memudarkan lapisan akhir kabinet. Jangan menggunakan cairan mudah menguap atau pelarut seperti benzena, tiner cat atau alkohol pada kabinet.
• Jangan menyemprotkan bahan kimia di dekat kabinet.
- Untuk menghilangkan debu dari kain kisi, gunakan pengisap debu yang diatur ke isapan "rendah".
- Jangan mencuci kisi dalam air, karena bisa memudarkan warnanya atau membuatnya tidak rata.
- Jika kerucut woofer menjadi berdebu, Anda dapat menyapunya hingga bersih menggunakan kuas kaligrafi kering dan lembut atau kuas cat. Jangan menggunakan kain lembap.
• JANGAN PERNAH menyentuh kubah tweeter atau menyandarkan apa pun ke atasnya.
