KÄYTTÖOHJE GXA3001 JBL

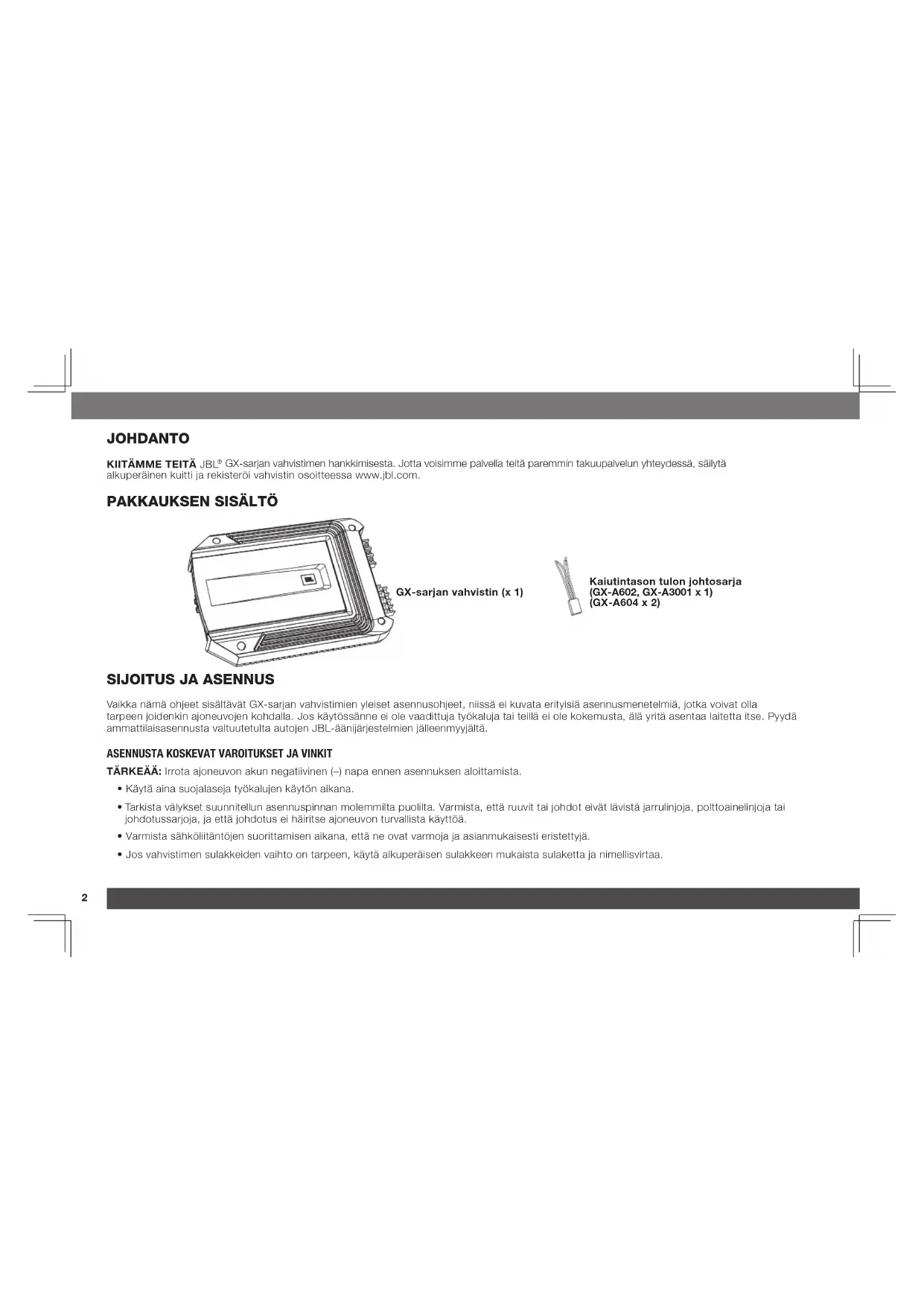

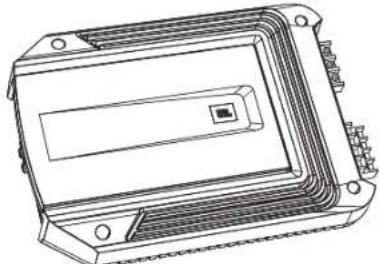

GX-sarjanvahvistimenhankkimisesta.Jottavoisimmepalvellateitäparemmintakuupalvelunyhteydessä,säilytä alkuperäinenkuittijarekisteröivahvistinosoitteessawww.jbl.com. pAkkAuksen sisältö GX-sarjan vahvistin (x 1) Kaiutintason tulon johtosarja (GX-A602, GX-A3001 x 1) (GX-A604 x 2) sijoitus jA Asennus VaikkanämäohjeetsisältävätGX-sarjanvahvistimienyleisetasennusohjeet,niissäeikuvataerityisiäasennusmenetelmiä,jotkavoivatolla tarpeenjoidenkinajoneuvojenkohdalla.Joskäytössänneeiolevaadittujatyökalujataiteilläeiolekokemusta,äläyritäasentaalaitettaitse.Pyydä ammattilaisasennustavaltuutetultaautojenJBL-äänijärjestelmienjälleenmyyjältä. asennusta koskeVat VaroItukset ja VInkIt TÄRKEÄÄ: Irrota ajoneuvon akun negatiivinen (–) napa ennen asennuksen aloittamista.

• Käytäainasuojalasejatyökalujenkäytönaikana.

• Tarkistavälyksetsuunnitellunasennuspinnanmolemmiltapuolilta.Varmista,ettäruuvittaijohdoteivätlävistäjarrulinjoja,polttoainelinjojatai johdotussarjoja,jaettäjohdotuseihäiritseajoneuvonturvallistakäyttöä.

• Varmistasähköliitäntöjensuorittamisenaikana,ettäneovatvarmojajaasianmukaisestieristettyjä.

• Josvahvistimensulakkeidenvaihtoontarpeen,käytäalkuperäisensulakkeenmukaistasulakettajanimellisvirtaa.www.jbl.com Suomi

ASENNUSPAIKKA Hyväilmankiertoonvahvistimienjäähdytyksenkannaltaoleellisentärkeää.Valitseasennuspaikka,jossaonriittävänhyväilmankiertovahvistimen jäähdytystävarten.

• Sopivatsijainnitovatistuimenalla(edellyttäen,ettävahvistineihäiritseistuimensäätömekanismia),tavaratilassataimuussakohteessa,jossaon riittävästijäähdytysilmaa.

• Äläasennavahvistintajäähdytyslevyalaspäin,muutoinsehaittaavahvistimenluonnollistailmankiertoa.

• Asennavahvistinniin,etteisevaurioidutakaistuimienmatkustajienjalkojentaitavaratilansiirtyvänkuormanvuoksi.

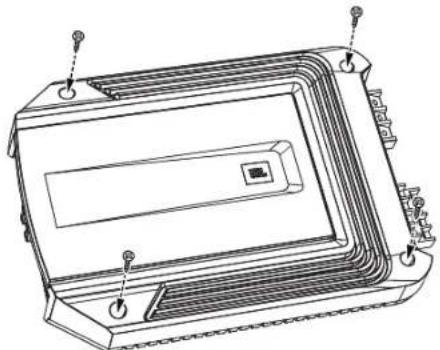

• Asennavahvistinniin,ettäsepysyykuivana–äläkoskaanasennavahvistintaajoneuvonulkopuolelletaimoottoritilaan. VAHVISTIMEN ASENNUS HUOMAA:Voiollakäteväätehdäkaikkivahvistimenliitännätennenvahvistimenasentamistapysyvästiajoneuvoon. 1Valitsesopivaasennuspaikkaylläkuvattujenohjeidenmukaan. 2Käytävahvistintamallinajamerkitseasennusreikiensijainnitasennuspintaan. 3Poraaasennusreiätasennuspintaan. 4Liitävahvistinasennuspintaanneljällävalitsemallasiasianmukaisellaasennusruuvilla.Suosittelemmekäyttämään#8Phillipsinmuovaavia kierteittäviäruuveja.Varmista,ettävahvistinonasennettutiukasti.4 sähkö- jA mAAliitännät TÄRKEÄÄ: Irrota ajoneuvon akun negatiivinen (–) napa ennen asennuksen aloittamista. GX-sarjanvahvistimetpystyvättuottamaansuurettehotasotjanevaativatvaativaankäyttööntarkoitetunluotettavanliitännänajoneuvon sähköjärjestelmäänoptimaalisensuorituskyvynsaavuttamiseksi.Noudataseuraaviaohjeitatarkoin. lIIttImIen käyttö GX-sarjanvahvistimetkäyttävätsamanlaisiaruuviliitäntöjäsähkö-jakaiutinliitännöissä.Tämäliitäntätyyppionhelppokäyttöinenjasemahdollistaa paksunjohdonhelponliittämisen. KäytäliittimiälöysäämälläliittimenasetusruuviaPhillipsinruuvimeisselillä,asettamallapaljasjohtojakiristämälläasetusruuvijohdonkiinnittämiseksi liittimeen alla olevan kuvan mukaisesti. TÄRKEÄÄ: Varmista,etteivätkaiuttimenpaljaatjohdot(+)ja(–)kosketatoisiaantaimuitanapojavahvistimenjakaiuttimenliitännöissä.Muutoin seurauksena voi olla oikosulku ja vastaanottimen vaurioituminen. Kiristä ruuviAseta johto aluslaatan alle Löysää ruuviawww.jbl.com Suomi

MAALIITÄNTÄ (GND) Liitäjohto(vähintään10AWG–5,3mm

vahvistimenGND-liitännästäsuoraanajoneuvon korinkiinteäänosaan.

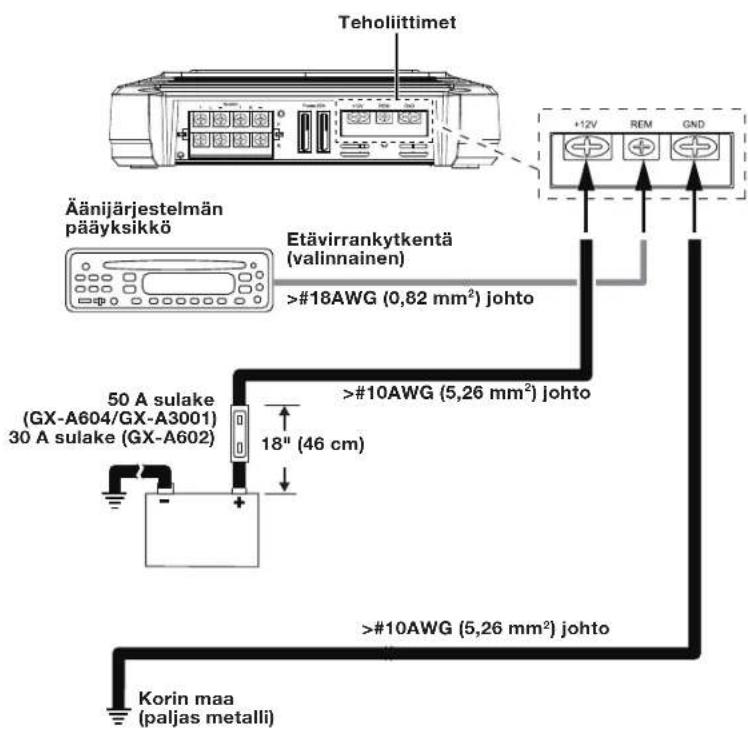

• Hyvänliitännänvarmistamiseksion korin metallipinnan maali poistettava hiekkapaperilla.Varmistajohdonliitäntä tähtimäisellälukituslaatalla. SÄHKÖLIITÄNTÄ (12 V) 1Liitäjohto(vähintään10AWG–5,3mm

suoraanakunpositiiviseen(+)napaan. 2Asennasulakkeenpidike50Asulaketta varten(GX-A604,GX-A3001)tai30A sulakettavarten(GX-A602)tässäjohdossa 18"(46cm)akunnavasta(+).Äläasenna sulakettavieläpidikkeeseen. 3Reititäkyseinenjohtovahvistimensijaintiin jaliitäsevahvistimen+12Vliitäntään.Käytä asianmukaisialäpivientisuojuksia,kunreitität johdotpaloseinäntaimuunmetallilevynläpi. TÄRKEÄÄ:Mikälipositiivistajohtoaeisuojata asianmukaisesti mahdollisilta vahingoilta, ajoneuvovoisyttyätuleen. 4Kunreititysjatämänjohdonliitäntäon suoritettu, asenna asianmukainen sulake akun lähelleasennettuunpidikkeeseen. (GX-A604,GX-A3001–50Asulake; GX-A602–30Asulake) Teholiittimet Äänijärjestelmän pääyksikkö Korin maa (paljas metalli) 50 A sulake (GX-A604/GX-A3001) 30 A sulake (GX-A602) 18" (46 cm) Etävirrankytkentä (valinnainen) >#18AWG (0,82 mm

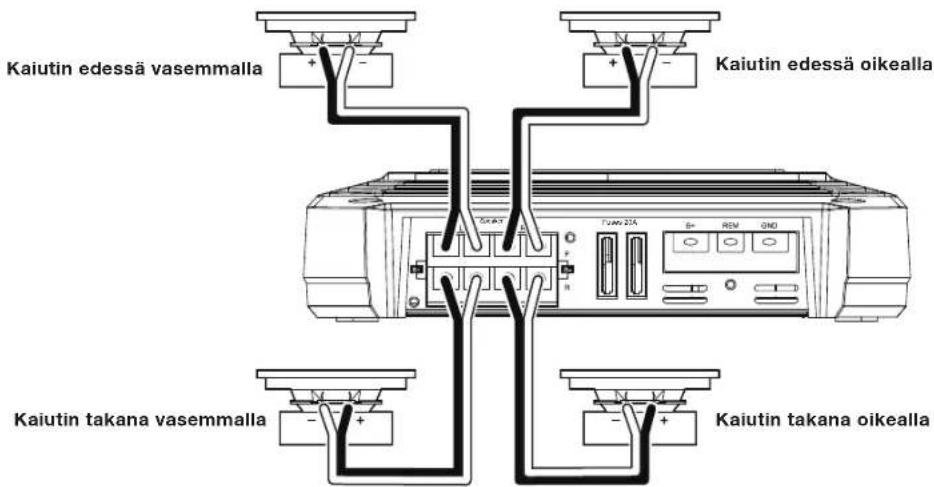

) johto6 kAiutin jA tuloliitännät Liitäainavahvistimenkaiuttimenliitäntä(+)kaiuttimenliitäntään(+)javahvistimenkaiuttimenliitäntä(–)kaiuttimenliitäntään(–). TÄRKEÄÄ:Varmista,etteivätpaljaatjohdot(+)ja(–)kosketatoisiaantaimuitanapojavahvistimenjakaiuttimenliitännöissä.Muutoinseurauksenavoi olla oikosulku ja vastaanottimen vaurioituminen. gX-a604-kaIutInlIItännät: 4-kanaVaInen toImInta Kaiuttimen vähimmäisimpedanssi: 2 ohmia (kpl)

• LiitäetukaiuttimetliitäntöihinFLjaFR(+)ja(–).

• LiitätakakaiuttimetliitäntöihinRLjaRR(+)ja(–). Speaker Fuses 20A Kaiutin edessä vasemmalla Kaiutin takana vasemmalla Kaiutin edessä oikealla Kaiutin takana oikeallawww.jbl.com Suomi

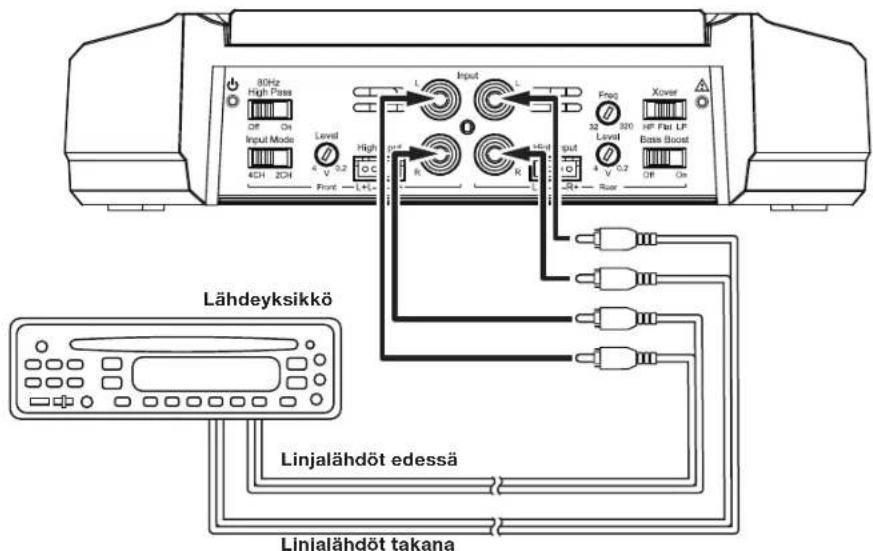

Liitälähdeyksikkötaiprosessorinedessäjatakanavasemmallajaoikeallaolevatlähdötvahvistimentuloihinkuvanmukaisesti. Lähdeyksikkö Linjalähdöt edessä Linjalähdöt takana Katsolisätietoavahvistimensäätöjenasettamisesta4-kanavaiseentoimintaankohdastaAseta jakautumisen säädöt sivulta20. VoitkäyttääkaiuttimentasotulojensijaanlinjatasotulojakohdanKaiutintason tulojen käyttäminen sivu 12 ohjeiden mukaisesti.8

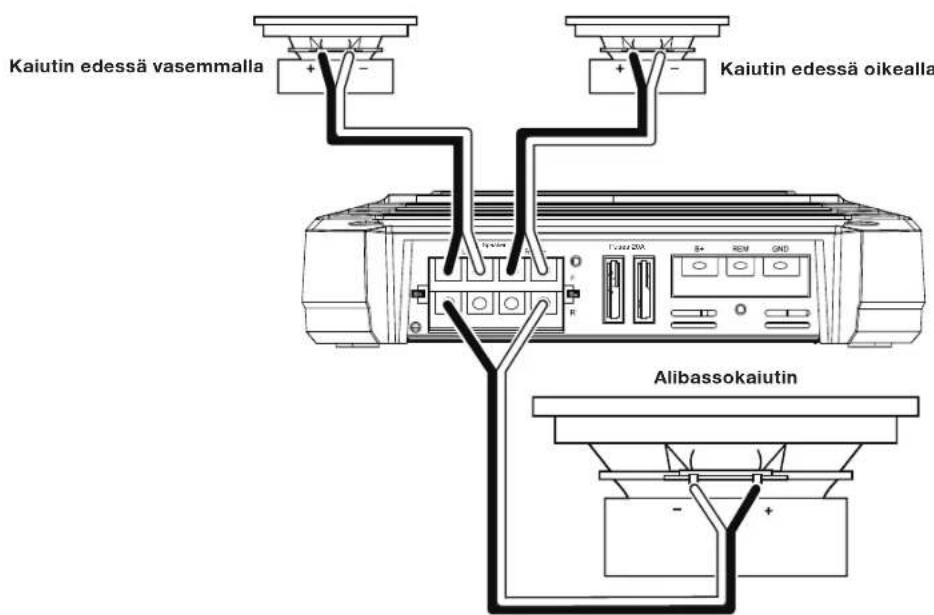

GX-A604-KAIUTINLIITÄNNÄT: 3-KANAVAINEN TOIMINTA

Kaiuttimen vähimmäisimpedanssi: 2 ohmia kappale (vasen ja oikea kaiutin); 4 ohmia (alibassokaiutin)

• LiitävasenjaoikeakaiutinliitäntöihinFLjaFR(+)ja(–).

• LiitäalibassokaiutinliitäntöihinRLjaRR(+)ja(–).(Takanaolevankanavanbassontehostimensäädönansiostatakanaolevatkanavatsopivat alibassokaiuttimenliittämiseen.KatsoAseta basson tehostin sivulla 23.) HUOMAA:Voitliittääkaksi2-ohminalibassokaiutintasarjanasäilyttääksesi alibassokaiuttimenkanavanvaaditun4-ohminvähimmäisimpedanssin. Speaker Fuses 20A Kaiutin edessä vasemmalla Kaiutin edessä oikealla Alibassokaiutinwww.jbl.com Suomi

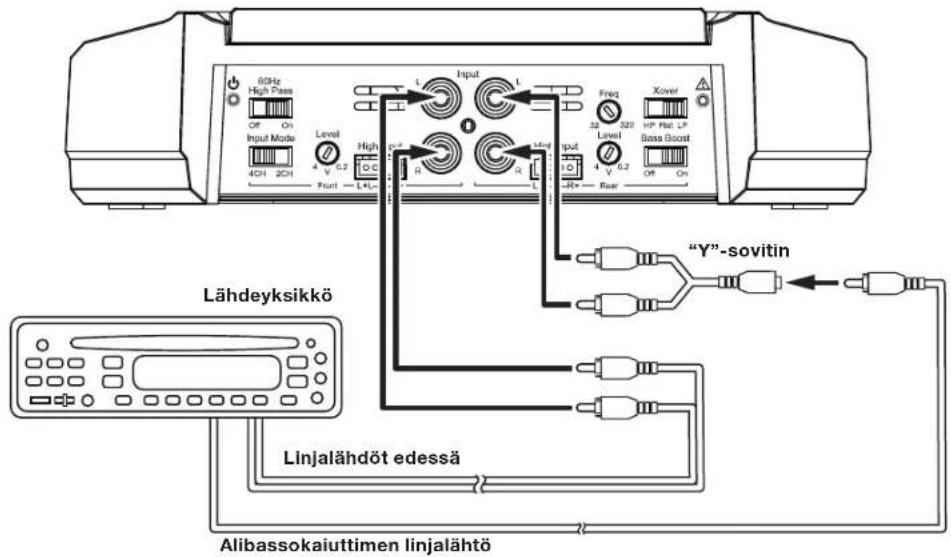

Liitälähdeyksiköntaiprosessorinlinjalähdötallaolevankuvanmukaisesti.Asetatulotilakytkinasentoon“4CH” HUOMAA: Käytä“Y”-sovitintalähdeyksikönalibassokaiuttimenlähdönliittämiseksivahvistimentakanavasemmallajaoikeallaoleviintuloliittimiin. Lähdeyksikkö Linjalähdöt edessä “Y”-sovitin Alibassokaiuttimen linjalähtö Katsolisätietoavahvistimensäätöjenasettamisesta3-kanavaiseentoimintaankohdastaAseta jakautumisen säädöt sivulta20. VoitkäyttääkaiuttimentasotulojensijaanlinjatasotulojakohdanKaiutintason tulojen käyttäminen sivu 12 ohjeiden mukaisesti.10 gX-a604-kaIutInlIItännät: 2-kanaVaInen toImInta Kaiuttimen vähimmäisimpedanssi: 4 ohmia (kpl) Liitävasenjaoikeakaiutinallaolevankuvanmukaisesti. Speaker Fuses 20A Kaiutin vasemmalla Kaiutin oikeallawww.jbl.com Suomi

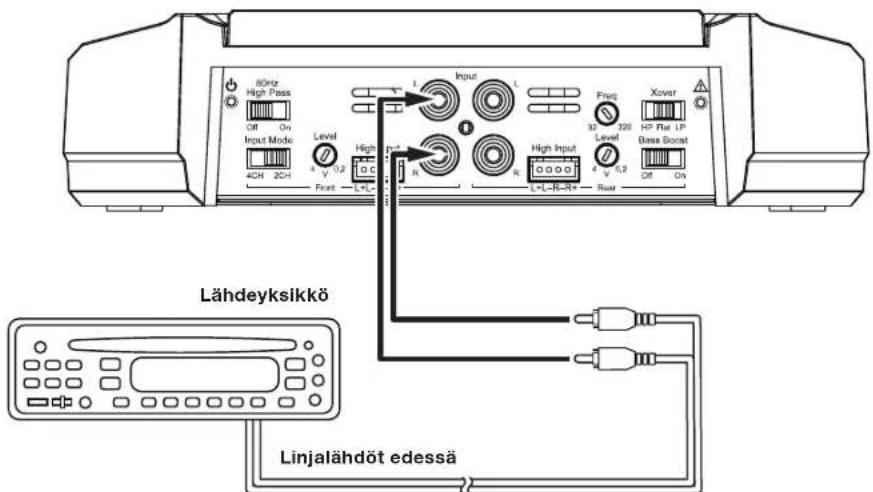

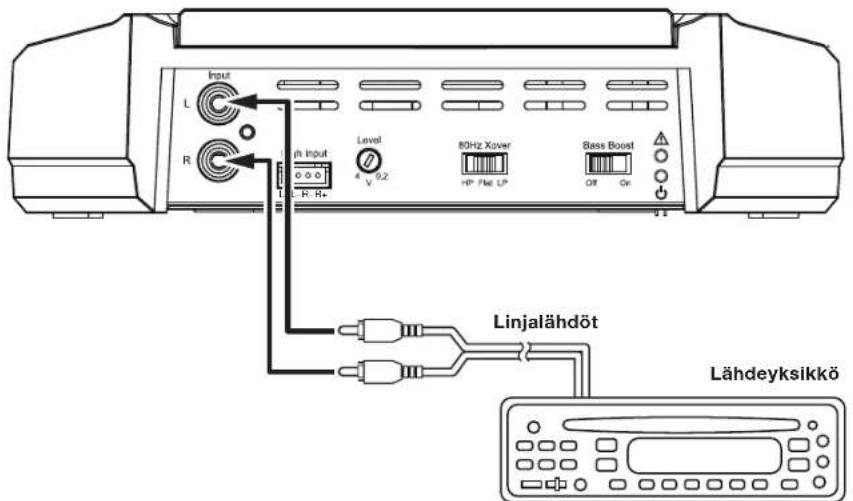

Liitälähdeyksiköntaiprosessorinlinjalähdötallaolevankuvanmukaisesti.Käytäainoastaanedessävasemmallajaoikeallaolevaatuloliitäntääja varmista,ettätulotilakytkinonasetettu“2CH”-asentoon. Lähdeyksikkö Linjalähdöt edessä Katsolisätietoavahvistimensäätöjenasettamisesta2-kanavaiseentoimintaankohdastaAseta jakautumisen säädöt sivulta20. VoitkäyttääkaiuttimentasotulojensijaanlinjatasotulojakohdanKaiutintason tulojen käyttäminen sivu 12 ohjeiden mukaisesti.12 kaIutIntason tulojen käyttämInen Joslähdeyksikössäsieiolelinjatasonlähtöjä,voitkäyttäätuotteenmukanatoimitettujakaiutintasontulojohtosarjoja liittääksesivahvistimenlähdeyksikönkaiutinlähtöihin.Vasemmaltaoikeallejohtimetovat:L+,L–,R–,R+(katsokuva oikealla).KaiutintasonliitännätkaikissaGX-sarjanvahvistinmalleissaovattämänkytkentäkaavionmukaiset. Noudataedellistenosioidenohjeitakorvaamallakaiutintasonliittimetlinjatasonliittimillä. gX-a602 kaIutInlIItännät; 2-kanaVaInen toImInta Kaiuttimen vähimmäisimpedanssi: 2 ohmia (kpl) LiitävasenjaoikeakaiutinliitäntöihinFLjaFR(+)ja(–). Fuse 25A +12V Speaker Kaiutin edessä vasemmalla Kaiutin edessä oikeallawww.jbl.com Suomi

Liitälähdeyksiköntaiprosessorinlinjalähdötallaolevankuvanmukaisesti. L+L–R–R+ Linjalähdöt Lähdeyksikkö Katsolisätietoavahvistimensäätöjenasettamisesta2-kanavaiseentoimintaankohdastaAseta jakautumisen säädöt sivulta20. VoitkäyttääkaiuttimentasotulojensijaanlinjatasotulojakohdanKaiutintason tulojen käyttäminen sivu 12 ohjeiden mukaisesti.14 gX-a602 kaIutInlIItännät; sIlloItettu toImInta Silloitettutoimintatarjoaaalibassokaiuttimelleyksittäisensuuritehoisenkanavan Kaiuttimen vähimmäisimpedanssi: 4 ohmia LiitäalibassokaiutinliitäntöihinRLjaRR(+)ja(–).HUOMAA:Voitliittääkaksi2-ohminalibassokaiutintasarjanasäilyttääksesisilloitetuntoiminnan vaaditun 4-ohmin impedanssin. Fuse 25A +12V Speaker Alibassokaiutinwww.jbl.com Suomi

Liitälähdeyksiköntaiprosessorinalibassokaiuttimenlinjalähdötvahvistimenvasempaantuloonallaolevankuvanmukaisesti. HUOMAA: Käytä“Y”-sovitintalähdeyksikönliittämiseksivahvistimenvasemmallajaoikeallaoleviintuloliittimiin. L+L–R–R+ Lähdeyksikkö “Y”-sovitin Alibassokaiuttimen lähtö KatsolisätietoavahvistimensäätöjenasettamisestasilloitettuuntoimintaankohdastaAseta jakautumisen säädöt sivulta20. VoitkäyttääkaiuttimentasotulojensijaanlinjatasotulojakohdanKaiutintason tulojen käyttäminen sivu 12 ohjeiden mukaisesti.16 gX-a3001-kaIutInlIItännät Kaiuttimen vähimmäisimpedanssi; 2 ohmia (yksittäinen alibassokaiutin); 4 ohmia (2 alibassokaiutinta) GX-A3001-laitteessaonkaksisamansuuntaistakaiutinliitäntäsarjaa,joidenavullavoidaanliittääkaksialibassokaiutinta. Fuses 20A +12V 4 ohmin alibassokaiutin4 ohmin alibassokaiutin

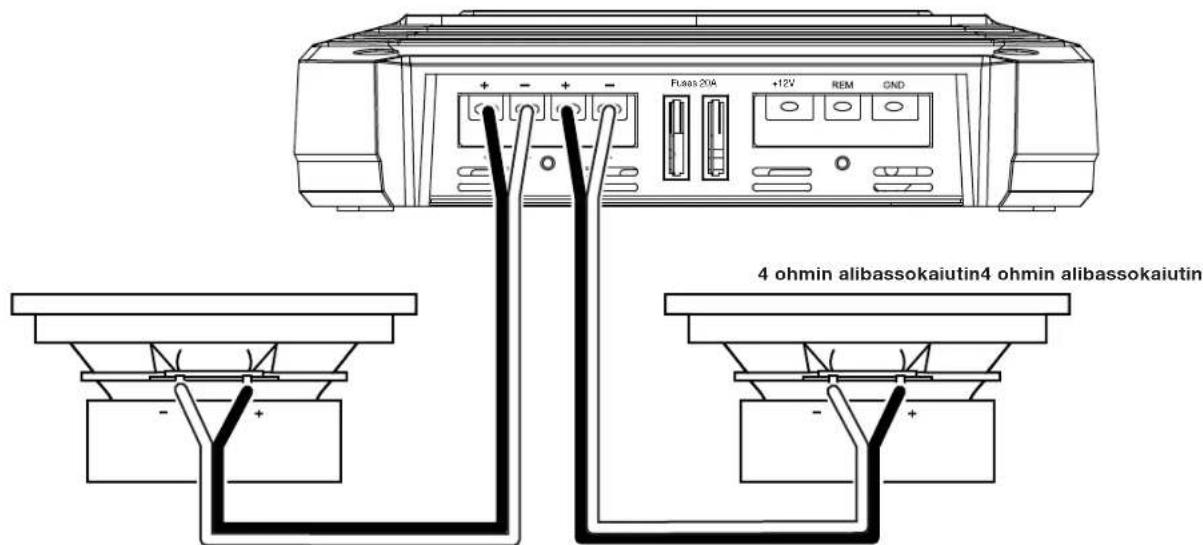

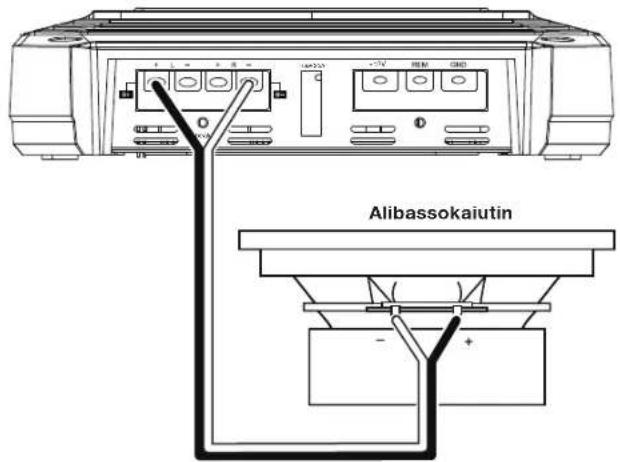

• Joskäytätyksittäistäalibassokaiutinta,voitliittääsenvalitsemaasiGX-A3001-kaiutinliitäntäsarjaan.

• Joskäytätkahta2-ohminalibassokaiutinta,voitliittäänesarjassayhteenliitäntäsarjaanvaaditun2-ohminvähimmäisimpedanssinylittämiseksi.www.jbl.com Suomi

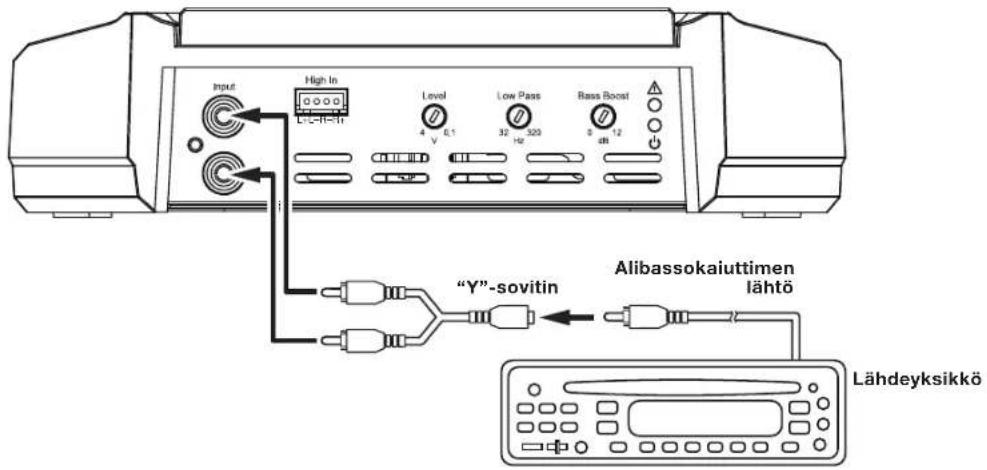

Liitälähdeyksiköntaiprosessorinalibassokaiuttimenlinjalähtö“Y”-sovittimellavahvistimenvasempaanjaoikeaantuloonallaolevankuvanmukaisesti. Joslähdeyksikössäeioleerityistäalibassokaiuttimenlähtöä,voitliittäätakanavasemmalla/oikeallaolevatlähdötvahvistimenvasemmallajaoikealla olevaan tuloon. L+L–R–R+ “Y”-sovitin Lähdeyksikkö Alibassokaiuttimen lähtö KatsolisätietoavahvistimensäätöjenasettamisestakohdastaAseta jakautumisen säädöt sivulta20. VoitkäyttääkaiuttimentasotulojensijaanlinjatasotulojakohdanKaiutintason tulojen käyttäminen sivu 12 ohjeiden mukaisesti.18 säädöt, tuloliitännät jA merkkivAlot Virran merkkivalo Jakosuodatinkytkin edessä Tason säätö edessä Tulotilakytkin Kaiutin-Taso- tuloliitin edessä Linja-Taso-tulolii ttimet edessä Linja-Taso- tuloliittimet takana Kaiutin-Taso- tuloliitin takana Tason säätö takana Jakautumisen säätö takana Basson tehostimen kytkin Jakosuodatinkytkin takana Suojauksen merkkivalo GX-A604www.jbl.com Suomi

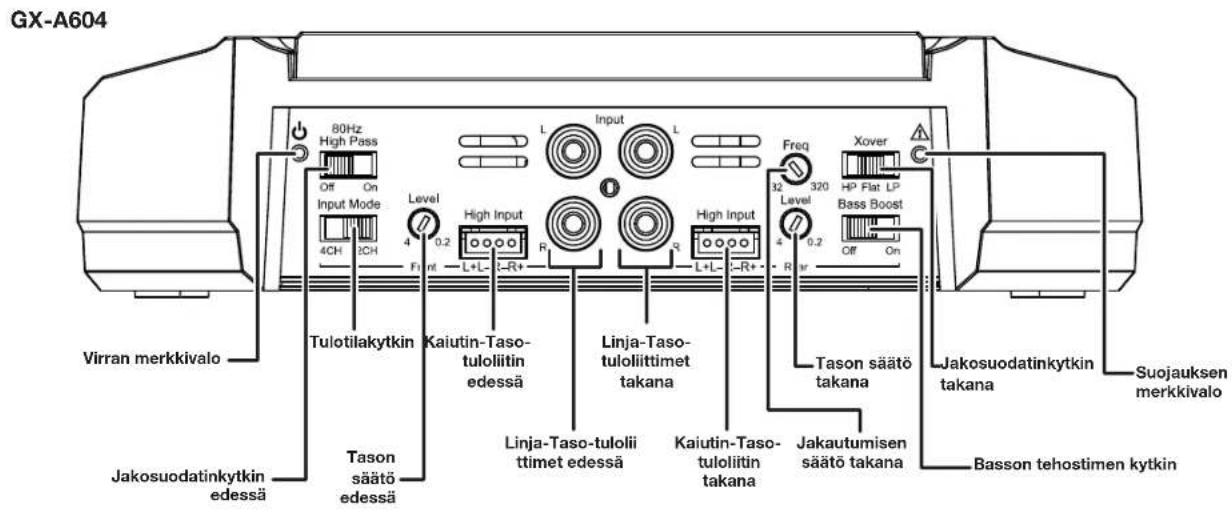

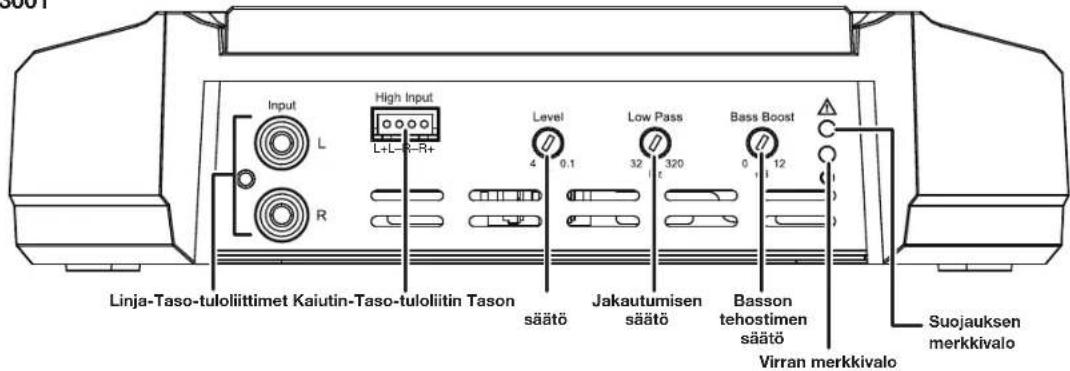

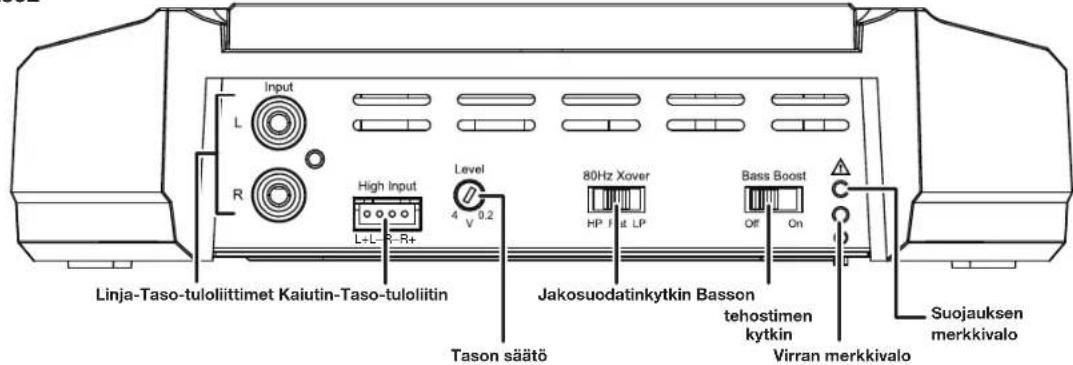

L+L–R–R+ Linja-Taso-tuloliittimet Kaiutin-Taso-tuloliitin Tason säätö Jakosuodatinkytkin Basson tehostimen kytkin Virran merkkivalo Suojauksen merkkivalo GX-A602 L+L–R–R+ Virran merkkivalo Linja-Taso-tuloliittimet Kaiutin-Taso-tuloliitin Tason säätö Jakautumisen säätö Basson tehostimen säätö Suojauksen merkkivalo GX-A300120 AsetA jAkAutumisen säädöt gX-a604: 4-kanaVaInen toImInta Tulotilakytkin: Asetatulotilakytkinasentoon“4CH”. Jakosuodatinkytkin edessä: Asetaedessäolevajakosuodatinkytkinasentoon“ON”(ylipäästö).Tämärajoittaakaiuttimiinlähetetynmatalataajuisen energianmäärää,jolloinvääristyminenväheneehuomattavastijakaiuttimienvaurioituminenestetään.Poikkeus:Josoletliittänytsuurettäyden käyttövälinkaiuttimet(6"x9"taisuurempi),jotkavoivatkäyttäähuomattavaabassotasoavahvistimenetukanavissaeikä järjestelmässä ole alibassokaiutinta, asetaedessäolevajakosuodatinkytkinasentoon“OFF”(täysikäyttöväli). Jakosuodatinkytkin takana: Asetatakanaolevajakosuodatinkytkinasentoon“HP”(ylipäästö).Tämärajoittaakaiuttimiinlähetetynmatalataajuisen energianmäärää,jolloinvääristyminenväheneehuomattavastijakaiuttimienvaurioituminenestetään.Poikkeus:Josoletliittänytsuurettäyden käyttövälinkaiuttimet(6"x9"taisuurempi),jotkavoivatkäyttäähuomattavaabassotasoavahvistimenetukanavissaeikä järjestelmässä ole alibassokaiutinta, asetatakanaolevajakosuodatinkytkinasentoon“FLAT”(täysikäyttöväli). Jakautumisen säätö takana: Kun takana oleva jakautumisen kytkin onasetettuasentoon“HP”,takanaolevajakautumisensäätömäärittää taajuuden,jossakaiuttimeenlähetetytalhaisettaajuudetpienenevät. Kunvahvistintakäytetään4-kanavantilassa,jakautumisensäätötakana on asetettava vahvistimen kanaviin liitettyjen kaiuttimen koon mukaan – mitäpienemmätkaiuttimet,sitäsuuremmaksisäätöonasetettava kaiuttimien suojaamiseksi vaurioilta. Kun jakotaajuus on asetettu alustavasti, kuuntele tuntemaasi musiikkia voimakkaalla bassolla. Jos kaiuttimienäänionvääristynyttaiheikentynyt,siirräjakotaajuuden säätösuurempaanasetukseenvääristymisen/heikentymisenkorjaamiseksi.Oikeallaolevakuvaesittääsuositellunjakosuodatintaajuudenerikokoisille kaiuttimille. gX-a604: 3-kanaVaInen toImInta Tulotilakytkin: Asetatulotilakytkinasentoon“4CH”. Jakokytkin edessä: Asetaedessäolevajakokytkinasentoon“ON”(ylipäästö).Tämärajoittaakaiuttimiin lähetetynmatalataajuisenenergianmäärää,jolloinvääristyminenväheneehuomattavastijakaiuttimien vaurioituminenestetään. Jakosuodatinkytkin takana: Kunalibassokaiutintaibassokaiutinliitetääntakakanaviin,asetatakanaoleva jakosuodatinasentoon“LP”(alipäästö).Tämärajoittaabassokaiuttimiintaialibassokaiuttimeenvälitettyä suuritaajuistaenergiaa,jolloinlauluäänenjamuidenkeskitasonäänienselkeysparanee. 6" ja 5" kaiuttimet 4" ja pienemmät kaiuttimet Alipäästötoiminto: Alibassokaiuttimet ja bassokaiuttimetwww.jbl.com Suomi

Jakautumisen säätö takana: Alibassokaiuttimiinkäytettytakanaolevajakautumisensäätöasetusriippuujärjestelmänalibassokaiuttimentyypistä jasijainnista.Aloitaasettamallatakanaolevajakautumisensäätötaajuuteen,jokaonetukanavien80Hzasetustapienempi.Kunoletkuunnellut musiikkiajärjestelmästäjonkinaikaa,hienosäädätakanaolevajakautumisensäätöasetussaavuttaaksesitasaisensiirronalibassokaiuttimesta järjestelmänmuihinkaiuttimiinjavälttääksesi“reiän”,jossaalibassokaiuttimenjamuidenkaiuttimienvälisetäänetputoavat.Oikeallaolevassakuvassa onsuositeltutakanaolevanjakosäädöntaajuusväli.

GX-A604: 2-KANAVAINEN TOIMINTA

Tulotilakytkin: Asetatulotilakytkinasentoon“2CH”. Jakosuodatinkytkin edessä: Asetaedessäolevajakosuodatinkytkinasentoon“ON”(ylipäästö).Tämärajoittaakaiuttimiinlähetetynmatalataajuisen energianmäärää,jolloinvääristyminenväheneehuomattavastijakaiuttimienvaurioituminenestetään.Poikkeus:Josoletliittänytsuurettäyden käyttövälinkaiuttimet(6"x9"taisuurempi),jotkavoivatkäyttäähuomattavaabassotasoavahvistimenetukanavissaeikä järjestelmässä ole alibassokaiutinta, asetaedessäolevajakosuodatinkytkinasentoon“OFF”(täysikäyttöväli). Jakosuodatinkytkin takana: Asetatakanaolevajakosuodatinkytkinasentoon“HP”(ylipäästö).Tämärajoittaakaiuttimiinlähetetynmatalataajuisen energianmäärää,jolloinvääristyminenväheneehuomattavastijakaiuttimienvaurioituminenestetään.Poikkeus:Josoletliittänytsuurettäyden käyttövälinkaiuttimet(6"x9"taisuurempi),jotkavoivatkäyttäähuomattavaabassotasoavahvistimenetukanavissaeikä järjestelmässä ole alibassokaiutinta, asetatakanaolevajakosuodatinkytkinasentoon“FLAT”(täysikäyttöväli). Jakautumisen säätö takana: Kun takana oleva jakautumisen kytkin onasetettuasentoon“HP”,takanaolevajakautumisensäätömäärittää taajuuden,jossakaiuttimeenlähetetytalhaisettaajuudetpienenevät. Kunvahvistintakäytetään4-kanavantilassa,jakautumisensäätötakana on asetettava vahvistimen kanaviin liitettyjen kaiuttimen koon mukaan – mitäpienemmätkaiuttimet,sitäsuuremmaksisäätöonasetettava kaiuttimien suojaamiseksi vaurioilta. Kun jakotaajuus on asetettu alustavasti, kuuntele tuntemaasi musiikkia voimakkaalla bassolla. Jos kaiuttimienäänionvääristynyttaiheikentynyt,siirräjakotaajuudensäätö suurempaanasetukseenvääristymisen/heikentymisenkorjaamiseksi.Oikeallaolevakuvaesittääsuositellunjakosuodatintaajuudenerikokoisille kaiuttimille. 6" ja 5" kaiuttimet 4" ja pienemmät kaiuttimet22 gX-a602: 2-kanaVaInen toImInta Jakosuodatinkytkin:

• Josoletliittänytvahvistimen6"taipienempääntäydenvälinkaiuttimiin,asetajakosuodatinkytkinasentoon“HP”(ylipäästö).Tämärajoittaa kaiuttimiinlähetetynmatalataajuisenenergianmäärää,jolloinvääristyminenväheneehuomattavastijakaiuttimienvaurioituminenestetään.

• Josoletliittänytvahvistimensuuriintäydenkäyttövälinkaiuttimiin(6"x9"taisuurempi),jotkavoivatkäyttäähuomattavaabassotasoaeikä järjestelmässä ole alibassokaiutinta, aseta jakosuodatinkytkin asentoon “FLAT” (täysi käyttöväli).

• Josoletliittänytvahvistimenbassokaiuttimiintaialibassokaiuttimiin,asetajakosuodatinkytkinasentoon“LP”(alipäästö).Tämärajoittaa bassokaiuttimiin/alibassokaiuttimiinvälitettyäsuuritaajuistaenergiaa,jolloinlauluäänenjamuidenkeskitasonäänienselkeysparanee. gX-a602: sIlloItettu käyttö Jakosuodatinkytkin:Kunvahvistintakäytetäänsilloitetussatilassaalibassokaiuttimeen,asetajakosuodatinkytkinasentoon“LP”(alipäästö).Tämä rajoittaa alibassokaiuttimeen suuntautuvaa suuritaajuista energiaa. gX-a3001 HUOMAA:GX-A3001-mallinsisäinenjakoonasetettupysyvästialipäästötasoon. Jakautumisen säätö: Jakautumisensäätörajoittaabassokaiuttimeentaialibassokaiuttimeensuuntautuvaa suuritaajuistaenergiaa.Alibassokaiuttimiinkäytettyjakautumisensäätöasetusriippuujärjestelmänalibassokaiuttimen tyypistäjasijainnista.Aloitaasettamallajakautumisensäätötaajuuteen,jokaonjärjestelmänmuidenkaiuttimien ylipäästöjaonasetustapienempi.Kunoletkuunnellutmusiikkiajärjestelmästäjonkinaikaa,hienosäädäjakautumisen säätöasetussaavuttaaksesitasaisensiirronalibassokaiuttimestajärjestelmänmuihinkaiuttimiinjavälttääksesi“reiän”, jossaalibassokaiuttimenjamuidenkaiuttimienvälisetäänetputoavat.Oikeallaolevassakuvassaonsuositeltu jakosäädöntaajuusväli. AsetA tulotAso 1Käännäkaikkienvahvistimientasokytkimetkokonaanvastapäivään. 2Soitadynaamistamusiikkialähdeyksikönkauttajakytkesenäänenvoimakkuuskorkeintaan3/4tasolle. 3Käännäetukanavanvahvistimentasokytkintähitaastimyötäpäivään,kunnesmusiikkialkaasoimaanvääristyneenä. 4Käännätasokytkintähiukanvastapäivään,kunnesmusiikkieikuuluenäävääristyneenä. 5JoskäytätuseampaakuinyhtävahvistintataiGX-A604-mallia,toistavaiheet3–4kaikkienmuidenvahvistintasonsäätimienkohdalla. Alibassokaiuttimet ja bassokaiuttimetwww.jbl.com Suomi

GX-A604:Kunkäytätvahvistimientakakanaviaalibassokaiuttimenvirransyöttöön,bassontehostinkytkinvoituottaa12dBbassontehostuksen taajuudella45Hz.(Kytkinvaikuttaaainoastaanvahvistimentakakanaviin).Asetatämäkytkinomanmaunmukaan,muttajossenkäyttöaiheuttaa äänenvääristymistätaialibassokaiuttimenpohjaamista,suosittelemmeasetusta“OFF”. HUOMIO:Käytäainoastaanbassontehostuskytkintä,jos oletasettanuttakakanavatalibassokaiuttimenvirransyöttöön.Kunbassontehostuskytkintäkäytetääntäydenkäyttövälinkaiuttimilla,kaiuttimetvoivat vaurioitua. GX-A602:Kunkäytätvahvistintasilloitetussatilassaalibassokaiuttimenvirransyöttöön,bassontehostinkytkinvoituottaa12dBbassontehostuksen taajuudella45Hz.Asetatämäkytkinomanmaunmukaan,muttajossenkäyttöaiheuttaaäänenvääristymistätaialibassokaiuttimenpohjaamista, suosittelemmeasetusta“OFF”. HUOMIO:Käytäainoastaanbassontehostuskytkintä,joskäytätvahvistintaalibassokaiuttimenvirransyöttöön.Kun bassontehostuskytkintäkäytetääntäydenkäyttövälinkaiuttimilla,kaiuttimetvoivatvaurioitua. GX-A3001:Bassontehostussäädintarjoaajopa12dBbassontehostuksentaajuudella45Hz.Asetatämäsäätöomanmaunmukaan,muttavaro asettamastasäätöäliiankorkealletasolle,jolloinseurauksenaonäänenvääristymätaialibassokaiuttimenpohjaaminen.

• LED-valoonsyttyyoranssivalo:Normaalitoiminta(virtapäällä).

• LED-valoonsammunut:Vahvistinonvalmiustilassa. SUOJAUKSEN LED-MERKKIVALO VahvistimensuojauksenLED-valononoltavapoispäältänormaalinkäytönaikana.JosvahvistimestaeikuuluääntäjasuojauksenLED-valoonsyttyy punainen valo, katso Vianmääritys sivulta 24.24 VIANMÄÄRITYS Josvahvistimesieitoimihalutullatavalla,tarkistatämänosiontiedotmahdollisenratkaisunlöytämiseksiennenkuinotatyhteyttäJBL- asiakaspalveluun.

ONGELMA SYYT JA RATKAISUT

Eiääntä(vahvistimenvirranLED-valoon sammunut)

• Tarkista,ettävahvistimen+12VjaGND-liitännätonsuoritettuoikein.

• Tarkista,akunlähelläolevajohdon+12Vsulakepalanut:Mikälisulakeonpalanut,vaihdase samanlaiseen sulakkeeseen.

• Tarkistakaikkivahvistimiensulakkeet.Josjokinsulakeonpalanut,vaihdanesamanlaisiin sulakkeisiin.

• JoskäytätvahvistimenREM-liitäntäävirranpäällekytkemiseen,tarkista,ettäjohtoonkytketty oikeinäänijärjestelmänetävirrankytkennänjohtoontaiajoneuvonACC-teholiitäntään. Eiääntä(vahvistimenvirranLED-valossapalaa oranssi valo)

• Tarkista,ettävahvistimentulojakaiutinliitännätonsuoritettuoikein.

• Tarkista,etteivahvistimentasosäätöjäolekytkettykokonaanalas(vastapäivään).

• Tarkista,etteiajoneuvonäänijärjestelmänlähdeyksikönäänenvoimakkuuttaolekytketty kokonaan alas. Eiääntä(vahvistimensuojauksenLED-valossa palaa punainen valo)

• Vahvista,ettäajoneuvonsähköjärjestelmäsyöttää9V-16Vtasavirtaavahvistimeen.Jos syöttöjänniteontämänvälinulkopuolella,korjaatilaennenvahvistimenkäyttämistä.

• Josvahvistinonylikuumentunut,odota,kunnesseonjäähtynytennensenkäyttämistä uudelleen.

• Irrotakaikkikaiuttimetvahvistimestajayritäkytkeäseuudelleenpäälle: –Josvahvistinkytkeytyypäälle(virranLED-valossapalaaoranssivalo),johonkinkaiuttimen johtoononoikosulku.Korjaakaikkioikosulutennenkaiuttimienliittämistäuudelleen vahvistimeen. –Josvahvistineikytkeydypäälle(suojauksenLED-valossapalaaedelleenpunainenvaloja virranLED-valoonsammunut),pyydälisätietoaJBL-jälleenmyyjältä.www.jbl.com Suomi

Äänikuuluuvainjoistakinvahvistimeenliitetyistä kaiuttimista.

• Tarkista,ettäajoneuvonäänijärjestelmänlähdeyksiköntasapainonjavaimentimensäätimeton asetettu keskiasentoihin.

• (GX-A604):Tarkista,ettävahvistimientilakytkimenasetustäsmäävahvistimentuloaja kaiutinliitäntöjä. Äänitasoonliianalhainen,vaikkaajoneuvon äänijärjestelmänäänenvoimakkuuson korkeimmalla tasolla.

• Tarkista,etteivahvistimentasosäätöjäolekytkettyliianalhaisiksi.Katsolisätietoatasosäätöjen asettamisesta kohdasta Aseta tulotaso sivulta 22. Edessä/takanaolevienkaiuttimienäänion vääristynyt

• Varmista,ettävahvistimenvääristyneidenkanavienjakosuodatinkytkinonasetettuasentoonHP.

• Asetavääristyneidenkanavienjakautumisensäätösuurempaanasetukseen.

• Tarkista,etteivääristymäjohduajoneuvonäänijärjestelmänlähdeyksiköstä. Alibassokaiuttimenäänionvääristynyt •(GX-A604,GX-A602):Asetabassonvahvistimenkytkinasentoon“OFF”.

• (GX-A3001):Kunkuunteletvoimakkaanbassonomaavaamusiikkia,kytkebassontehostimen säätökokonaanalasjalisääsitäasteittain,kunnesvääristyminenpalaa.Pienennäbasson tehostimenasetustahiukanvääristymänpoistamiseksijajätäsekyseiseenasetukseen.

• Tarkista,etteivääristymäjohduajoneuvonäänijärjestelmänlähdeyksiköstä.26 tekniset tiedot GX-A604 GX-A602 GX-A3001 Maksimiteho(15,5V,1kHz,10% harmoninenkokonaissärö,kanavat yhteensä,2ohmia) 435W 280W 415W(15,5V,50Hz,10% harmoninenkokonaissärö, 2 ohmia) Nimellisteho @ 4 ohmia 60Wx4 60Wx2 200Wx1 Silloitettuteholähtö (4ohmia,1%harmoninen kokonaissärö) 170Wx2 170Wx1 N/A THD+Nnimellisteholla <1% <1% <1% Signaali-kohina(2V@4ohmia) >75dB >75dB >75dB Tehokasvaimennustekijä(4ohmia) >50 >50 >50 Taajuusvaste (–3 dB) 20Hz–20kHz±1dB 20Hz–20kHz±1dB 10Hz–320Hz Maksimitulojännite 20V 20V 20V Maksimituloherkkyys 200mV 200mV 200mV Sulakkeen koko 20Ax2 25A 20Ax2 Mitat(KxLxH) 2-1/16"x11-13/16"x8-1/8" (52mmx300mmx206mm) 2-1/16"x7-13/16"x8-1/8" (52mmx198mmx206mm) 2-1/16"x11-7/16"x8-1/8" (52mmx291mmx206mm) Paino 5,3lb(2,4kg) 3,8lb(1,7kg) 5,3lb(2,4kg)GX-A604/GX-A602/GX-A3001 amplificador de potência
