MANUALE UTENTE BHC 18 FESTOOL

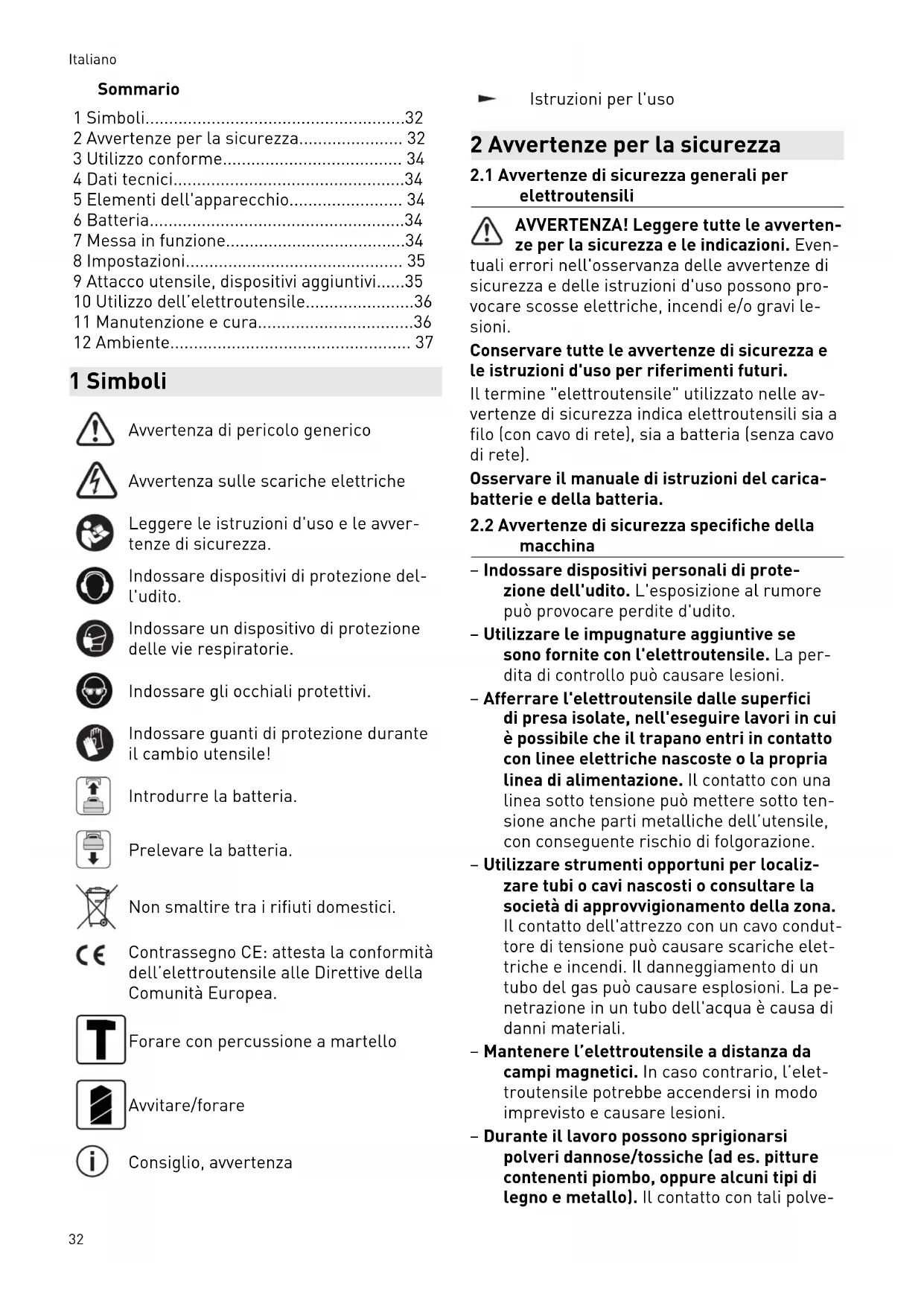

1 Simboli....32
2 Avvertenze per la sicurezza.... 32
3 Utilizzo conforme.... 34
4 Dati tecnici....34
5 Elementi dell'apparecchio.... 34
6 Batteria....34
7 Messa in funzione....34
8 Impostazioni.... 35
9 Attacco utensile, dispositivi aggiuntivi.....35
10 Utilizzo dell'elettroutensile....36
11 Manutenzione e cura....36
12 Ambiente.... 37

1 Simboli

Avvertenza di pericolo generico

Avvertenza sulle scariche elettriche

Leggere le istruzioni d'uso e le avver- tenze di sicurezza.

Indossare dispositivi di protezione dell'udito.

Indossare un dispositivo di protezione delle vie respiratorie.

Indossare gli occhiali protettivi.

Indossare guanti di protezione durante il cambio utensile!

Introdurre la batteria.

Prelevare la batteria.

Non smaltire tra i rifiuti domestici.

Contrassegno CE: attesta la conformità dell'elettroutensile alle Direttive della Comunità Europea.

Forare con percussione a martello

Avvitare/forare

Consiglio, avvertenza

Istruzioni per l'uso

2 Avvertenze per la sicurezza

2.1 Avvertenze di sicurezza generali per elettroutensili

AVVERTENZA! Leggere tutte le avvertenze per la sicurezza e le indicazioni. Even-

tuali errori nell'osservanza delle avvertenze di sicurezza e delle istruzioni d'uso possono provocare scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze di sicurezza e le istruzioni d'uso per riferimenti futuri.

Il termine "elettroutensile" utilizzato nelle av-vertenze di sicurezza indica elettroutensili sia a filo (con cavo di rete), sia a batteria (senza cavo di rete).

Osservare il manuale di istruzioni del caricabatterie e della batteria.

2.2 Avvertenze di sicurezza specifiche della macchina

• Indossare dispositivi personali di protezione dell'udito. L'esposizione al rumore può provocare perdite d'udito.
• Utilizzare le impugnature aggiuntive se sono fornite con l'elettroutensile. La perdita di controllo può causare lesioni.
• Afferrare l'elettroutensile dalle superfici di presa isolate, nell'eseguire lavori in cui è possibile che il trapano entri in contatto con linee elettriche nascoste o la propria linea di alimentazione. Il contatto con una linea sotto tensione può mettere sotto tensione anche parti metalliche dell'utensile, con conseguente rischio di folgorazione.
• Utilizzare strumenti opportuni per localizzare tubi o cavi nascosti o consultare la società di approvvigionamento della zona. Il contatto dell'attrezzo con un cavo conduttore di tensione può causare scariche elettriche e incendi. Il danneggiamento di un tubo del gas può causare esplosioni. La penetrazione in un tubo dell'acqua è causa di danni materiali.
• Mantenere l'elettroutensile a distanza da campi magnetici. In caso contrario, l'elet-troutensile potrebbe accendersi in modo imprevisto e causare lesioni.
• Durante il lavoro possono sprigionarsi polveri dannose/tossiche (ad es. pitture contenenti piombo, oppure alcuni tipi di legno e metallo). Il contatto con tali polve-

ri, o l'inalazione delle stesse, può costituire un pericolo per l'operatore o per chi si trovi nelle vicinanze. Attenersi alle prescrizioni di sicurezza in vigore nel proprio Paese.

• Indossare una protezione respiratoria adeguata per proteggere la propria salute. Al-l'interno di ambienti chiusi, assicurare un'adeguata aerazione.
• In caso di lavorazioni che generino polvere, utilizzare un sistema di aspirazione.

Indossare adeguati dispositivi di protezione personale: protezioni acustiche, occhiali protettivi, mascherina antipolvere in caso di lavorazioni che generino polvere.

ATTENZIONE! L'elettroutensile può bloccarsi e causare contraccolpi improv-

visi. Spegnere immediatamente.

• Un utensile inceppato nel materiale si potrà estrarre invertendo il senso di rotazione.
• Non utilizzare l'elettroutensile sotto la pioggia o in ambienti umidi. L'umidità nell'elettroutensile può provocare cortocircuito e incendio.
• Non manomettere o bloccare elementi di comando come l'interruttore ON/OFF.
• Non utilizzare alimentatori o batterie di fornitori terzi per azionare gli utensili a batteria. Non utilizzare caricatori di fornitori terzi per caricare la batteria. L'uso di accessori non raccomandati dal produttore può provocare scosse elettriche e/o gravi incidenti.
• Non utilizzare utensili in dotazione e accessori che non siano espressamente previsti e consigliati dal produttore per il presente elettroutensile. Il solo fatto che l'accessorio o l'utensile della dotazione si possa fissare sull'elettroutensile non significa che lo si possa utilizzare in sicurezza. Il rischio di lesioni e l'usura dell'elettroutensile possono aumentare e la qualità dei risultati di lavoro può peggiorare.
• A seconda del tipo e dell'uso degli accessori, particelle, utensili della dotazione e parti possono staccarsi dall'utensile. Possono aumentare l'esposizione alla polvere e i movimenti imprevisti. Indossare i dispositivi di protezione individuale adeguati. Tenersi preparati ad un'elevata coppia di

reazione, che può provocare una rotazione dell'elettroutensile e conseguenti lesioni.

2.3 Avvertenze di sicurezza per l'utilizzo di punte lunghe

• Avviare sempre la foratura a un numero di giri ridotto e quando il trapano si trova a contatto con il pezzo in lavorazione. Ai regimi più elevati, la punta può piegarsi facilmente, se può ruotare liberamente senza contatto con il pezzo in lavorazione, con conseguente rischio di lesioni.
• Non esercitare una pressione eccessiva e, comunque, soltanto longitudinalmente rispetto al trapano. Le punte possono piegarsi e rompersi o far perdere il controllo dell'utensile, con conseguente rischio di lesioni.

2.4 Valori di emissione

I valori determinati in base a EN 62841 sono tipicamente:

Foratura nel calcestruzzo

Livello di pressione acustica L _PA = 87 dB(A)

Livello di potenza sonora L _WA = 98 dB(A)

Tolleranza K = 3 dB

PRUDENZA

Suono risultante dal lavoro Danneggiamento dell'udito

▶ Utilizzare la protezione per l'udito.

Valore dell'emissione di vibrazioni a_h (somma vettoriale di tre direzioni) e tolleranza K rilevati secondo la norma EN 62841:

Foratura nel calcestruzzo

$$ a _ {h} = 1 1 m / s ^ {2} $$

$$ K = 3 \mathrm{m} / \mathrm{s} ^ {2} $$

I valori di emissione indicati (vibrazioni, rumorosità)

• hanno valore di confronto tra le macchine,
• permettono una valutazione provvisoria del carico di rumore e di vibrazioni durante l'uso,
• rappresentano l'attrezzo elettrico nelle sue applicazioni principali.

PRUDENZA

I valori di emissione possono differire dai valori specificati. Questo dipende dall'uso dell'utensile e dal tipo di pezzo da lavorare.

• Deve essere valutato il carico effettivo durante l'intero ciclo operativo.
  ▶ A seconda del carico effettivo, devono essere definite misure di sicurezza adeguate per proteggere l'operatore.

3 Utilizzo conforme

Martello perforatore a batteria adatto

• Per forare con percussione a martello in calcestruzzo, mattoni, pietra
• Per forare senza percussione in legno, metallo, ceramica e plastica
• Per avvitare e svitare viti
• per l'utilizzo con le batterie Festool della serie BP con la stessa classe di tensione.

Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo.

4 Dati tecnici

Tassellatore a batteria BHC 18

Tensione del motore 18 V	---
Numero di giri a vuoto	0 - 1100 min ^-1
Potenza del colpo 1,8 J
Colletto di serraggio 43 mm
Attacco utensile SDS-plus
Diametro di foratura max.:
Acciaio 10 mm
Legno 25 mm
Foratura nel calcestruzzo 18 mm
Peso, con impugnatura sup-	1,9 kg
plementare, senza batteria

5 Elementi dell'apparecchio

[1-1] Attacco utensile
[1-2] Boccola di sbloccaggio
[1-3] Interruttore per rotazione destra/sini- stra
[1-4] Interruttore ON/OFF
[1-5] Impugnatura

[1-6] Commutatore foratura/foratura a martello

[1-7] clip per cintura

[1-8] Batteria

[1-9] Tasto di sblocco della batteria

[1-10] Indicatore di capacità

[1-11] Spia a LED

[1-12] impugnatura supplementare

[1-13] Limitatore di profondità

[1-14] Superfici d'impugnatura isolate (zona in grigio)

L'accessorio raffigurato o descritto può non comparire nella fornitura standard.

Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

6 Batteria

Prima d'introdurre la batteria, verificare che la relativa interfaccia sia pulita. La presenza di contaminazioni sull'interfaccia della batteria può impedire un corretto contatto e causare danni ai contatti stessi.

Un contatto difettoso può, a sua volta, causare un surriscaldamento e danni all'utensile.

[2 A]

Prelevare la batteria.

[2 B]

Introdurre la batteria sino a farla scattare in posizione.

Per maggiori informazioni sul caricabatterie e sulla batteria con indicazione della capacità, consultare i manuali di istruzioni di entrambi.

7 Messa in funzione

PRUDENZA

Pericolo di lesioni

▶ Effettuare le operazioni di montaggio esclusivamente ad elettroutensile spento!

7.1 Accensione/spegnimento [1-4]

Il numero di giri è regolabile in modo continuo, in base alla pressione sull'interruttore ON/OFF.

7.2 Illuminazione ed indicatore di capacità batteria

Il LED della lampada [1-11] funge sia da illuminazione, sia da indicatore di capaciteria [1-10].

Detto LED, azionato l'interruttore ON/OFF [1-4], indica il livello di carica della batteria (non nel caso di batterie al NiCd e al NiMH).

LED verde – luce fissa: li- vello di carica > 60%

LED verde - lampeggio lento: livello di carica 30% - 60%

LED verde - lampeggio veloce: livello di carica 0% - 30%

LED giallo - luce fissa: batteria scarica

LED rosso – luce fissa: temperatura della batteria, dell'elettronica o del moto- re fuori dai valori limite consentiti.

LED rosso – lampeggian-te: errore generico, ad es. contatti instabili, cortocircuito, batteria difettosa ecc.

Se la batteria è scarica, in caso di mancanza di corrente e se viene sfilata la spina di rete, portare subito l'interruttore ON/OFF in posizione OFF. Ciò per evitare una riaccensione incontrollata.

8 Impostazioni

PRUDENZA

Pericolo di lesioni

- Effettuare le regolazioni esclusivamente ad utensile spento.

8.1 Invertire il senso di rotazione [1-3]

- Interruttore verso sinistra = rotazione de- strorsa - Interruttore verso destra = rotazione sini- strorsa

8.2 Impostare la modalità operativa

Forare con percussione a martello Posizionare il commutatore [1-6] sul simbolo del martello.

Avvitare/forare

Posizionare il commutatore [1-6] sul simbolo della punta per trapano.

9 Attacco utensile, dispositivi aggiuntivi

AVVERTENZA

Pericolo di lesioni

- Prima di lavorare con l'utensile elettrico staccare la batteria.

PRUDENZA

Pericolo di lesioni a causa dell'utensile affilato e ad alta temperatura

• Non utilizzare utensili con denti smussati o difettosi.
• Indossare guanti protettivi durante l'uso dell'utensile.

9.1 Sostituzione dell'utensile [3]

Gli utensili di foratura vanno serrati con il sistema SDS-plus, senza utilizzo di chiavi per utensili.

Introduzione dell'utensile

• Pulire lo stelo dell'utensile ed applicarvi grasso universale.
  ▶ Non spostare all'indietro la boccola di sbloccaggio [1-2], ma introdurre l'utensile nel relativo alloggiamento [1-1] ruotandolo, sino a farlo scattare in posizione.
• Controllare che l'utensile sia saldamente in sede.

Prelievo dell'utensile

▶ Spingere all'indietro [1-2] la boccola di sbloccaggio ed estrarre l'utensile.

9.2 Mandrino CENTROTEC [4]

Rapida sostituzione degli utensili accessori con stelo CENTROTEC.

ATTENZIONE! Serrare gli utensili accessori CENTROTEC esclusivamente in mandrini CENTROTEC.

Durante le operazioni di sostituzione, indossare guanti protettivi!

- Prima di svolgere lavori con il mandrino CENTROTEC, posizionare il commutatore [1-6] sul simbolo del trapano.

9.3 impugnatura supplementare [1-12]

ATTENZIONE! Utilizzare sempre l'impugnatura supplementare [1-12].

Montaggio dell'impugnatura supplementare [5]

• Appoggiare l'impugnatura supplementare [1-12] sul collo del riduttore. Selezionare una posizione adatta all'operazione.
• Serrare la maniglia dell'impugnatura supplementare [1-12] fino a quando è saldamente fissata all'elettroutensile.

9.4 Limitatore di profondità [1-13]

① Il limitatore di profondità [1-13] consente di regolare la profondità di foratura.

Montaggio del limitatore di profondità [1-13]

• Allentare l'elemento di presa dell'impugnatura supplementare [1-12] ruotandolo in senso orario.
• Inserire il limitatore di profondità [1-13] nell'impugnatura supplementare [1-12].
  ▶ Estrarre il limitatore di profondità [1-13] sino a quando la distanza fra la testa della punta e l'estremità del limitatore di profondità corrisponda alla profondità di foratura desiderata.
• Riserrare l'elemento di presa dell'impugnatura supplementare [1-12].

9.5 Aspirazione

Attenersi alle disposizioni di sicurezza vigenti in materia di polveri. Sulla postazione di lavoro è obbligatorio osservare determinati valori limite. L'utilizzo di un dispositivo di aspirazione può risultare obbligatorio in funzione del carico di polvere e ai sensi della legislazione in merito. Festool mette a disposizione un ugello per polvere di trapanatura compreso nel sistema di accessori.

Utilizzare l'ugello per la polvere di foratura [6]

Se l'unità mobile di aspirazione è dotata di pulizia automatica, questa deve essere disattivata.
▶ Collegare l'unità mobile di aspirazione e accenderla.
▶ Montare l'ugello per la polvere di foratura alla parete, sul pavimento o sul soffitto.

L'ugello per la polvere di foratura aderisce alla superficie.

▶ Inserire la punta per forare.

10 Utilizzo dell'elettroutensile

AVVERTENZA

Pericolo di lesioni

▶ Fissare il pezzo in modo che non possa spostarsi durante la lavorazione.
- Mantenere le mani a distanza dall'utensile accessorio in rotazione.

PRUDENZA

Pericolo d'incendio

L'attacco utensile e l'utensile accessorio possono raggiungere temperature molto elevate durante il funzionamento!

- Lasciarli raffreddare, prima di appenderli alla clip da cintura.

10.1 Clip da cintura [1-7]

Il clip da cintura (lato sinistro/destro) consente di fissare per breve tempo l'utensile agli indu- menti da lavoro.

10.2 Segnali di avviso acustici

Nei seguenti stati di funzionamento verranno emessi messaggi di avviso acustici e l'elettroutensile verrà spento:

Batteria scarica, oppure elettroutensile sovraccarico:

peep

▶ Sostituire la batteria
▶ Ridurre il carico sull'elettroutensile

11 Manutenzione e cura

AVVERTENZA

Pericolo di lesioni, scossa elettrica

• Prima di qualsiasi lavoro di manutenzione e assistenza rimuovere sempre la batteria dall'utensile elettrico.
• Tutte le operazioni di manutenzione e riparazione per le quali è necessario aprire l'alloggiamento del motore devono essere eseguite solamente da un'officina per l'Assistenza Clienti autorizzata.

Assistenza Clienti e riparazione esclusivamente a cura del costrutto-re o di officine di assistenza autoriz-zate. Per l'indirizzo più vicino alla vostra zona: www.festool.it/servizio

Utilizzare esclusivamente ricambi originali Festool. Per il codice di ordinazione: www.festool.it/servizio

Per garantire la circolazione d'aria è necessario tenere sempre sgombre e pulite le aperture per l'aria di raffreddamento praticate nell'alloggiamento del motore.

Non pulire l'elettroutensile con aria compressa. Tenere puliti i contatti di collegamento sull'elettroutensile, sul caricabatteria e sulle batterie.

12 Ambiente

Non gettare l'utensile fra i rifiuti domestici! Avviare utensili, accessori ed imballaggi ad un riciclo rispettoso dell'am-

biente. Attenersi alle disposizioni di legge nazionali in vigore.

Prima dello smaltimento, le vecchie batterie e gli accumulatori scarichi che non sono inclusi nel vecchio apparecchio, così come le lampadine che possono essere rimosse senza essere distrutte, devono essere separate dal vecchio apparecchio. Così i rifiuti di batterie e accumulatori verranno sottoposti a un processo di riciclaggio controllato.

Nel rispetto della direttiva europea in materia di apparecchiature elettriche ed elettroniche usate e delle rispettive leggi nazionali derivatene, gli elettroutensili devono essere raccolti separatamente e introdotti nell'apposito ciclo di smaltimento e recupero a tutela dell'ambiente. Le informazioni sui punti di raccolta per un corretto smaltimento sono disponibili su www.festool.it/recycling.

Informazioni su REACH: www.festool.it/reach
