MANUAL DE USUARIO BHC 18 FESTOOL

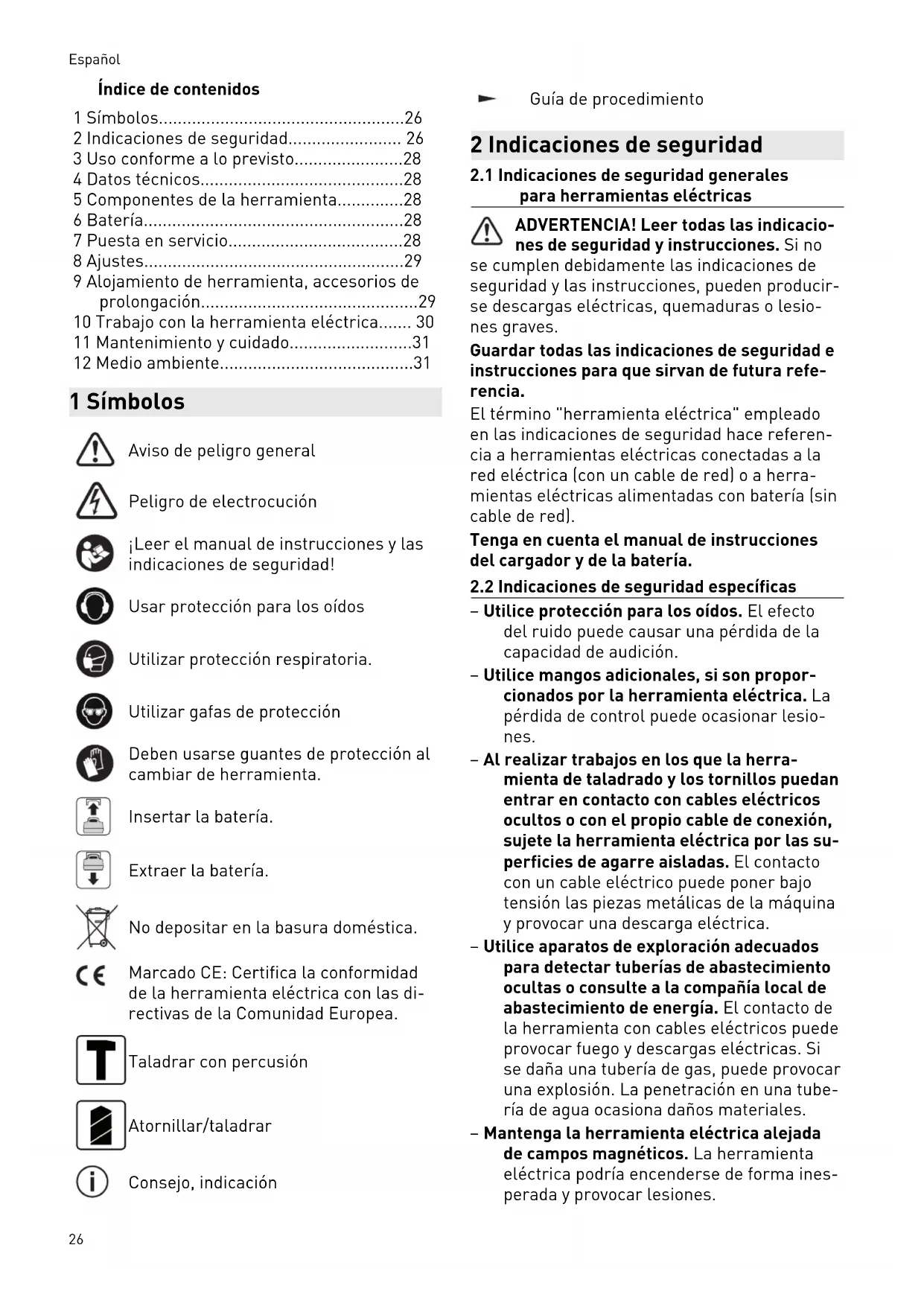

Índice de contenidos

1 Símbolos....26
2 Indicaciones de seguridad.... 26
3 Uso conforme a lo previsto....28
4 Datos técnicos....28
5 Componentes de la herramienta......28
6 Batería....28
7 Puesta en servicio....28
8 Ajustes....29
9 Alojamiento de herramienta, accesorios de prolongación....29
10 Trabajo con la herramienta eléctrica..... 30
11 Mantenimiento y cuidado....31
12 Medio ambiente....31

1 Símbolos

Aviso de peligro general

Peligro de electrocución

¡Leer el manual de instrucciones y las indicaciones de seguridad!

Usar protección para los oídos

Utilizar protección respiratoria.

Utilizar gafas de protección

Deben usarse guantes de protección al cambiar de herramienta.

Insertar la batería.

Extraer la batería.

No depositar en la basura doméstica.

Marcado CE: Certifica la conformidad de la herramienta eléctrica con las directivas de la Comunidad Europea.

Taladrar con percusión

Atornillar/taladrar

Consejo, indicación

Guía de procedimiento

2 Indicaciones de seguridad

2.1 Indicaciones de seguridad generales para herramientas eléctricas

ADVERTENCIA! Leer todas las indicaciones de seguridad y instrucciones. Si no

se cumplen debidamente las indicaciones de seguridad y las instrucciones, pueden producir-se descargas eléctricas, quemaduras o lesiones graves.

Guardar todas las indicaciones de seguridad e instrucciones para que sirvan de futura referencia.

El término "herramienta eléctrica" empleado en las indicaciones de seguridad hace referencia a herramientas eléctricas conectadas a la red eléctrica (con un cable de red) o a herramientas eléctricas alimentadas con batería (sin cable de red).

Tenga en cuenta el manual de instrucciones del cargador y de la batería.

2.2 Indicaciones de seguridad específicas

• Utilice protección para los oídos. El efecto del ruido puede causar una pérdida de la capacidad de audición.
• Utilice mangos adicionales, si son proporcionados por la herramienta eléctrica. La pérdida de control puede ocasionar lesiones.
• Al realizar trabajos en los que la herramienta de taladrado y los tornillos puedan entrar en contacto con cables eléctricos ocultos o con el propio cable de conexión, sujete la herramienta eléctrica por las superficies de agarre aisladas. El contacto con un cable eléctrico puede poner bajo tensión las piezas metálicas de la máquina y provocar una descarga eléctrica.
• Utilice aparatos de exploración adecuados para detectar tuberías de abastecimiento ocultas o consulte a la compañía local de abastecimiento de energía. El contacto de la herramienta con cables eléctricos puede provocar fuego y descargas eléctricas. Si se daña una tubería de gas, puede provocar una explosión. La penetración en una tubería de agua ocasiona daños materiales.

• Mantenga la herramienta eléctrica alejada de campos magnéticos. La herramienta eléctrica podría encenderse de forma inesperada y provocar lesiones.

• Al trabajar puede generarse polvo perjudicial/tóxico (p. ej. pintura de plomo, algunos tipos de madera y metal). El contacto o la inhalación de este polvo pueden suponer una amenaza para la persona que realiza el trabajo o para aquellas que se encuentren cerca. Observe las normativas de seguridad vigentes en su país.

• Para proteger su salud, utilice la protección respiratoria adecuada. En espacios cerrados, procurar una ventilación suficiente.
• Al realizar trabajos que generen polvo, utilizar un sistema de aspiración de polvo.

Es imprescindible utilizar los equipos de protección individual adecuados: protección de oídos, gafas de protección, mascarilla para trabajos que generen polvo.

ATENCIÓN. La herramienta eléctrica puede bloquearse y provocar contragol-

pes repentinos ¡Desconectar de inmediato!

• Una herramienta fijada en el material puede retirarse de nuevo fácilmente cambiano el sentido de giro.
• No utilice la herramienta bajo la lluvia o en entornos húmedos. La humedad puede provocar un cortocircuito en la herramienta y hacer que se incendie.
• No manipular ni bloquear los elementos de mando, p. ej., el interruptor de conexión y desconexión.
• No utilizar fuentes de alimentación o baterías de otro fabricante con la herramienta eléctrica de batería. No utilizar cargadores de otro fabricante para cargar la batería. El uso de accesorios no previstos por el fabricante puede provocar una descarga eléctrica o accidentes graves.
• No emplee herramientas insertables ni accesorios que no hayan sido previstas y recomendadas por el fabricante específicamente para esta herramienta eléctrica. Solo por el hecho de que pueda fijar el accesorio o herramienta insertable a su herramienta eléctrica, no quiere decir que esté garantizado un empleo seguro. El riesgo de lesiones y el desgaste de la herramienta eléctrica pueden aumentar y la calidad de los resultados puede deteriorarse.
• Según el tipo y uso de los accesorios, pueden desprenderse partículas, herramientas insertables y piezas de la herramienta.

Esto puede dar lugar a una mayor producción de polvo y movimientos inesperados.

Deben utilizarse los equipos de protección individual adecuados. Esté preparado ante un posible momento de reacción repentino, que puede hacer girar la herramienta eléctrica y provocar lesiones.

2.3 Indicaciones de seguridad para el uso de brocas largas

• Comience a taladrar siempre a un número de revoluciones bajo y mientras la herramienta de taladrado esté en contacto con la pieza de trabajo. A revoluciones más elevadas, la broca podría doblarse ligeramente si gira libremente sin estar en contacto con la pieza de trabajo, lo que podría ser causa de lesiones.
• No ejerza demasiada presión y hágalo solo en sentido longitudinal a la herramienta de taladrado. Las brocas pueden doblarse y romperse, o provocar una pérdida de control y lesiones.

2.4 Emisiones

Los valores típicos obtenidos de acuerdo con la norma EN 62841 son:

Taladrar con percusión en hormigón

Nivel de intensidad sonora L _PA = 87 dB(A)

Nivel de potencia sonora L _WA = 98 dB(A)

Incertidumbre K = 3 dB

ATENCIÓN

Ruido producido durante el trabajo Daños en los oídos

▶ Utilizar protección de oídos.

Valor de emisión de vibraciones en a_h (suma vectorial de tres direcciones) e incertidumbre K determinada según EN 62841:

Taladrar con percusión en hormigón a_h = 11 m/s^2

$$ K = 3 \mathrm{m} / \mathrm{s} ^ {2} $$

Las emisiones especificadas (vibración, ruido)

• sirven para comparar máquinas,
• son adecuadas para una evaluación provisional de los valores de vibración y ruido en funcionamiento
• y representan las aplicaciones principales de la herramienta eléctrica.

ATENCIÓN

Los valores de emisión pueden diferir de los valores indicados. Esto depende del uso que se le dé a la herramienta y del tipo de pieza de trabajo procesado.

• Debe valorarse el nivel de carga real a lo largo de todo el ciclo de funcionamiento.
• Dependiendo de la carga real, deberán determinarse medidas de seguridad adecuadas para proteger al usuario.

3 Uso conforme a lo previsto

Martillo perforador de batería, apropiado

• para taladrar con percusión en hormigón, ladrillo y piedra,
• para taladrar sin percusión en madera, metal, cerámica y plástico,
• para atornillar y apretar tornillos.
• para utilizar con las baterías Festool de la serie BP de la misma clase de tensión.

El usuario será responsable de cualquier utilización indebida.

4 Datos técnicos

Martillo perforador a batería BHC 18

Tensión del motor 18 V	---
Número de revoluciones en vacío	0-1100 r. p. m.
Energía de impacto 1,8 J
Cuello de sujeción 43 mm
Fijación de herramienta SDS-plus
Diámetro máx. de perforación:
Acero 10 mm
Madera 25 mm
Taladrar con percusión en hormigón	18 mm
Peso con mango adicional y sin batería	1,9 kg

5 Componentes de la herramienta

[1-1] Fijación de herramienta
[1-2] Casquillo de desbloqueo
[1-3] Interruptor de rotación a derecha/izquierda

[1-4] Interruptor de conexión y desconexión

[1-5] Empuñadura

[1-6] Conmutador de taladrado/taladrado con percusión

[1-7] clip de cinturón

[1-8] Batería

[1-9] Tecla para aflojar la batería

[1-10] Indicación de la capacidad

[1-11] Lámpara LED

[1-12] mango adicional

[1-13] tope de profundidad

[1-14] Superficies de agarre con aislamiento (zona sombreada en gris)

Los accesorios representados o descritos no forman parte íntegra de la dotación de suministro.

Las figuras indicadas se encuentran al principio del manual de instrucciones.

6 Batería

Antes de colocar la batería, comprobar que la conexión de la batería esté limpia. La suciedad en la conexión de la batería puede impedir el contacto correcto y dañar los contactos.

El contacto defectuoso puede ocasionar el sobrecalentamiento y daños en la herramienta.

[2 A]

Extraer la batería.

[2 B]

Colocar la batería, hasta que encaje.

i Hallará más información sobre el cargador y la batería con indicación de la capacidad en el manual de instrucciones del cargador y de la batería.

7 Puesta en servicio

ATENCIÓN

Peligro de lesiones

- El montaje solo debe realizarse con la herramienta eléctrica desconectada.

El número de revoluciones puede controlarse de forma continua mediante la presión ejercida en el interruptor de conexión y desconexión.

7.2 Iluminación e indicación de la capacidad de la batería

El LED de la lámpara [1-11] sirve para iluminar e indicar la carga de la bate-10].

Al pulsar el interruptor de conexión y desconexión [1-4], muestra automáticamente el estado de carga de la batería (no con baterías de NiCd ni de NiMH).

LED verde, luz fija: Estado de carga > 60 %

LED verde, parpadeo len-to: Estado de carga 30 % - 60 %

LED verde, parpadeo rápido: Estado de carga 0 % - 30 %

LED amarillo, luz permanente: La batería está vacía

LED rojo, luz fija: La temperatura de la batería, del sistema electrónico o del motor está fuera de los límites permitidos.

LED rojo, parpadeo: Indicador de error general, p. ej., no existe contacto, cortocircuito, batería defectuosa, etc.

Si la batería está vacía, en caso de corte de corriente o al retirar el enchufe, mover el interruptor de conexión de inmediato a la posición de desconexión. Esto impide que la máquina se pueda poner de nuevo en marcha de manera descontrolada.

8 Ajustes

ATENCIÓN

Peligro de lesiones

- Ajustes solo con la herramienta eléctrica desenchufada

8.1 Cambio de sentido de giro [1-3]

- Interruptor hacia la izquierda = marcha a la derecha - Interruptor hacia la derecha = marcha a la izquierda

8.2 Ajuste del modo de funcionamiento

Taladrar con percusión

Conmutador [1-6] en el símbolo del martillo.

Atornillar/taladrar

Conmutador [1-6] en el símbolo de la broca.

9 Alojamiento de herramienta, accesorios de prolongación

ADVERTENCIA

Peligro de lesiones

- Antes de llevar a cabo cualquier trabajo en la herramienta eléctrica, retirar de esta la batería.

ATENCIÓN

Riesgo de lesiones con herramientas calientes y afiladas

• No utilizar herramientas romas o defectuosas.
• Usar guantes de protección al manejar la herramienta.

9.1 Cambio de herramienta [3]

Las herramientas de taladrado se sujetan con el sistema SDS-plus, sin necesidad de utilizar una llave.

Inserción de la herramienta

• Limpie el vástago de la herramienta y úntelo con grasa multiusos.
• No tire hacia atrás del casquillo de desbloqueo [1-2]; introduzca la herramienta en el alojamiento [1-1] girándola hasta que se enclave.
  ▶ Asegúrese de que la herramienta esté bien sujeta.

Extracción de la herramienta

▶ Deslice hacia atrás el casquillo de desbloqueo [1-2] y extraiga la herramienta.

Cambio rápido de herramientas con vástago CENTROTEC.

Español

ADVERTENCIA! Las herramientas CENTROTEC deben fijarse exclusivamente en mandriles CENTROTEC.

Utilizar guantes de protección para el cambio.

- Posicione el conmutador [1-6] en el símbolo de la broca antes de comenzar a trabajar con el mandril CENTROTEC.

9.3 Mango adicional [1-12]

ADVERTENCIA! [1-12] Utilizar siempre el mango adicional.

Montaje del asa adicional [5]

• Coloque el mango adicional [1-12] en el cuello del engranaje. Seleccionar una posición adecuada para las actividades.
• Apriete la empuñadura del mango adicional [1-12] hasta que el mango adicional quede fijado a la herramienta eléctrica.

9.4 Tope de profundidad [1-13]

i Con el tope de profundidad [1-13] puede ajustar la profundidad de perforación.

Montaje del tope de profundidad [1-13]

• Afloje la empuñadura del mango adicional [1-12] girándola en el sentido de las agujas del reloj.
• Coloque el tope de profundidad [1-13] en el mango adicional [1-12].
• Extraiga el tope de profundidad [1-13] hasta que la distancia entre la punta de la broca y la punta del tope de profundidad se corresponda con la profundidad de perforación deseada.
• Vuelva a apretar la empuñadura del mango adicional [1-12].

9.5 Aspiración

Debe cumplir la normativa de seguridad vigente en su país referente al polvo y deben respetarse los valores límite pertinentes en el lugar de trabajo. Según la carga de polvo y la normativa pertinente podrá ser necesario llevar a cabo una aspiración. Para ello, Festool ofrece una boquilla para el polvo generado al hacer perforaciones, incluida en el sistema de accesorios.

Utilizar la boquilla para polvo de perforación [6]

Si el aspirador tiene un proceso de limpieza automática en marcha, debe desactivarse.

• C1 nectar y encender el sistema móvil de aspiración.
  Fujar la boquilla para polvo de perforación en la pared, en el suelo o en el techo.
  La boquilla para polvo de perforación se adhiere a la superficie.
  ▶ Suar la broca.

10 Trabajo con la herramienta eléctrica

ADVERTENCIA

Peligro de lesiones

Fijar la pieza de trabajo de forma que permanezca inmóvil al trabajar en ella.
- Mantener las manos alejadas de la herramienta cuando esté girando.

ATENCIÓN

Peligro de quemaduras

Durante el funcionamiento, la herramienta y su alojamiento pueden calentarse mucho.

- Antes de colgarla del clip de cinturón, dejar que se enfríe.

10.1 Enganche de cinturón [1-7]

El enganche de cinturón (derecha/izquierda) permite fijar temporalmente la herramienta a la ropa de trabajo.

10.2 Señales acústicas de advertencia

Las señales acústicas de advertencia se emiten en los siguientes estados de funcionamiento y la herramienta eléctrica se desconecta:

La batería está vacía o la herramienta eléctrica sobrecargada:

peep

▶ Cambie la batería
- Reduzca la carga de la herramienta eléctrica

11 Mantenimiento y cuidado

ADVERTENCIA

Peligro de lesiones y electrocución

• Antes de llevar a cabo cualquier trabajo de cuidado o mantenimiento, retirar siempre la batería de la herramienta eléctrica.
• Todos los trabajos de mantenimiento y reparación que exijan abrir la carcasa del motor tan solo pueden ser llevados a cabo por un taller autorizado.

El servicio de atención al cliente y de reparaciones solo está disponible a través del fabricante o de los talleres de reparación. Dirección más cercana en: www.festool.es/

servicio

Utilice únicamente piezas de recambio Festool originales. Referencia en: www.festool.es/servicio

A fin de garantizar una correcta circulación del aire, las aberturas para el aire de refrigeración dispuestas en la carcasa del motor deben mantenerse libres y limpias.

No limpiar la herramienta eléctrica con aire comprimido.

Mantenga siempre limpios los puntos de conexión de la herramienta eléctrica, el cargador y la batería.

12 Medio ambiente

No desechar con la basura doméstica.

Reciclar las herramientas, los accesorios y los embalajes de forma respetuo-

sa con el medio ambiente. Respetar las disposiciones nacionales vigentes.

Antes de su eliminación, las pilas gastadas y baterías antiguas —si existen— que no vayan dentro de la herramienta de forma fija, así como bombillas o luces que se puedan sacar de la herramienta usada sin romperse deberán separarse de esta. Así las pilas y baterías gastadas se pueden desechar también en un punto de reciclaje adecuado.

De acuerdo con la Directiva europea sobre residuos de aparatos eléctricos y electrónicos y su transposición a la legislación nacional, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente.

Puede ver información sobre los puntos de recogida para una correcta eliminación de residuos en www.festool.es/recycling.

Información sobre REACH: www.festool.es/reach
