BRUKSANVISNING BHC 18 FESTOOL

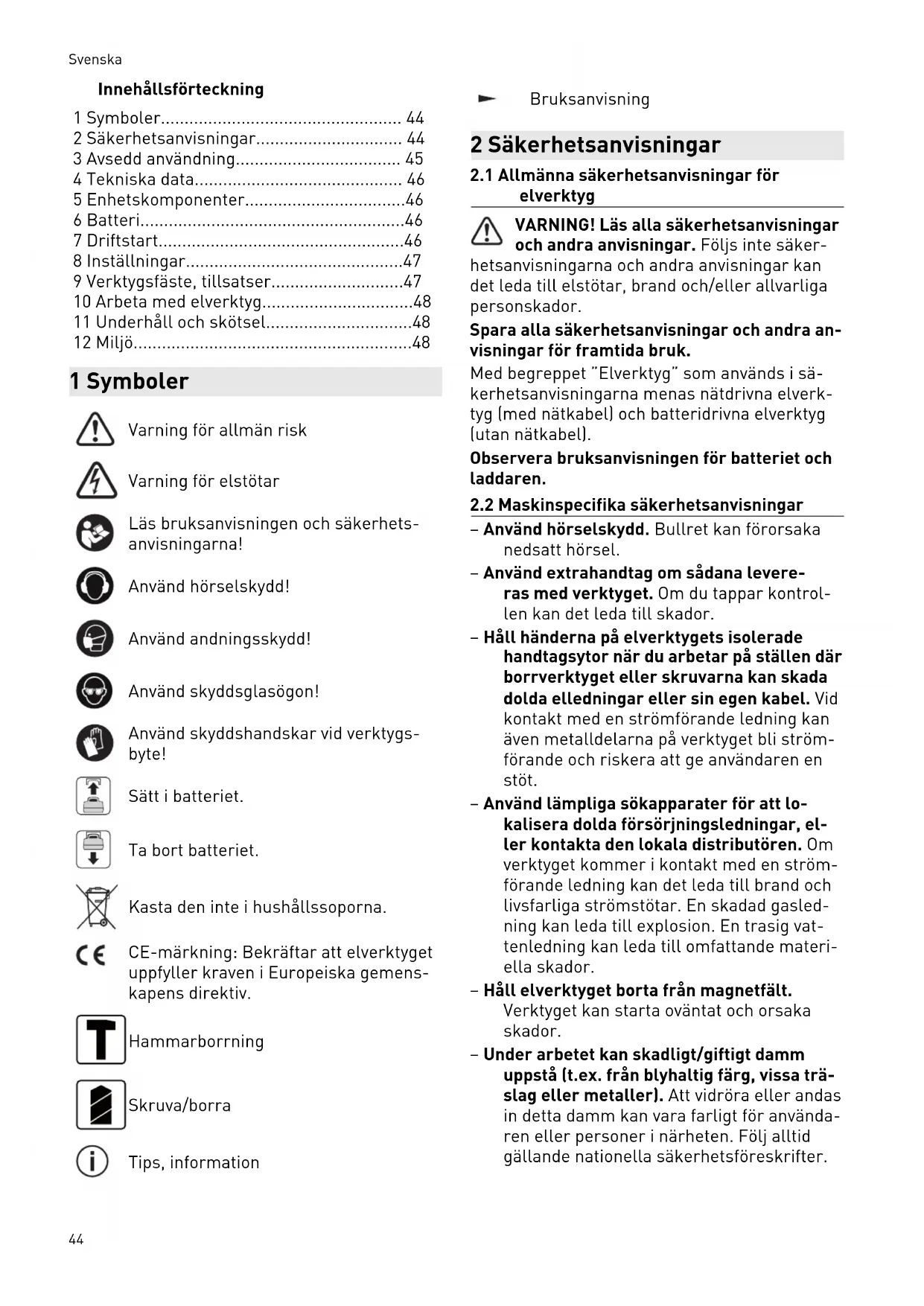

Innehållsförteckning

1 Symboler.... 44
2 Säkerhetsanvisningar.... 44
3 Avsedd användning.... 45
4 Tekniska data.... 46
5 Enhetskomponenter....46
6 Batteri....46
7 Driftstart....46
8 Inställningar....47
9 Verktygsfäste, tillsatser....47
10 Arbeta med elverktyg....48
11 Underhåll och skötsel....48
12 Miljö....48

1 Symboler

Varning för allmän risk

Varning för elstötar

Läs bruksanvisningen och säkerhetsanvisningarna!

Använd hörselskydd!

Använd andningsskydd!

Använd skyddsglasögon!

Använd skyddshandskar vid verktygsbyte!

Sätt i batteriet.

Ta bort batteriet.

Kasta den inte i hushållssoporna.

CE-märkning: Bekräftar att elverktyget uppfyller kraven i Europeiska gemenskapens direktiv.

Hammarborrning

Skruva/borra

Tips, information

Bruksanvisning

2.1 Allmänna säkerhetsanvisningar för elverktyg

WARNING! Läs alla säkerhetsanvisningar och andra anvisningar. Följs inte säker-

hetsanvisningarna och andra anvisningar kan det leda till elstötar, brand och/eller allvarliga personskador.

Spara alla säkerhetsanvisningar och andra anvisningar för framtida bruk.

Med begreppet "Elverktyg" som används i säkerhetsanvisningarna menas nätdrivna elverktyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel).

Observera bruksanvisningen för batteriet och laddaren.

2.2 Maskinspecifika säkerhetsanvisningar

• Använd hörselskydd. Bullret kan förorsaka nedsatt hörsel.
• Använd extrahandtag om sådana levereras med verktyget. Om du tappar kontrollen kan det leda till skador.
• Håll händerna på elverktygets isolerade handtagsytor när du arbetar på ställen där borrverktyget eller skruvarna kan skada dolda elledningar eller sin egen kabel. Vid kontakt med en strömförande ledning kan även metalldelarna på verktyget bli strömförande och riskera att ge användaren en stöt.
• Använd lämpliga sökapparater för att lokalisera dolda försörjningsledningar, eller kontakta den lokala distributören. Om verktyget kommer i kontakt med en strömförande ledning kan det leda till brand och livsfarliga strömstötar. En skadad gasledning kan leda till explosion. En trasig vattenledning kan leda till omfattande materiella skador.
• Håll elverktyget borta från magnetfält. Verktyget kan starta oväntat och orsaka skador.

• Under arbetet kan skadligt/giftigt damm uppstå (t.ex. från blyhaltig färg, vissa träslag eller metaller). Att vidröra eller andas in detta damm kan vara farligt för användaren eller personer i närheten. Följ alltid gällande nationella säkerhetsföreskrifter.

• Använd lämpligt andningsskydd för att skydda hälsan. Se till att ventilationen är tillräcklig i slutna utrymmen.

• Använd ett dammutsug vid dammalstrande arbeten.

Använd lämplig personlig skyddsutrustning: Hörselskydd, skyddsglasögon, andningsskydd vid dammalstrande arbeten.

OBS! Elverktyget kan blockeras och or- saka en plötslig rekyl! Stäng omedelbart

av verktyget!

• Ett verktyg som fastnat i materialet kan enkelt dras ut igen genom att man ändrar rotationsriktningen.
• Använd inte elverktyget i regn eller fuktig miljö. Fukt i elverktyget kan leda till kortslutning och brand.
• Manöverreglagen, t.ex. strömbrytaren, får inte manipuleras eller blockeras.
• Inga nätadaptrar eller batterier av annat fabrikat får användas till det batteridrivna elverktyget. Inga batteriladdare av annat fabrikat får användas för att ladda batteriet. Om man använder tillbehör av annat fabrikat finns risk för elstötar och/eller risk för svåra olyckor.
• Använd inga insatsverktyg eller tillbehör som inte är speciellt avsedda och rekommenderade för detta elverktyg av tillverkaren. Att de kan monteras på ditt elverktyg garanterar inte att det är säkert att använda dem. Risken för personskador och slitage på elverktyget kan öka, och kvaliteten på arbetsresultaten kan försämras.
• Beroende på tillbehörets typ och användning kan partiklar, insatsverktyg och delar av insatsverktyget lossna. Ökad dammbelastning och oväntade rörelser kan uppstå. Använd lämplig personlig skyddsutrustning. Var beredd på ett kraftigt reaktionsmoment som kan leda till att elverktyget roterar och därigenom orsakar skador.

2.3 Säkerhetsanvisningar vid användning av långa borr

- Börja alltid borra med ett lägre varvtal och medan borrverktyget har kontakt med arbetsobjektet. Vid högre varvtal kan borret lätt böja sig om det roterar fritt utan att komma i kontakt med arbetsobjektet, vilket kan leda till personskador.

- Tryck inte för hårt, och tryck bara i borrverktygets längdriktning. Borret kan böjas och gå sönder eller också kan man förlora kontrollen och skada sig.

2.4 Emissionsvärden

De värden som fastställts enligt EN 62841 uppgår i normala fall till:

Hammarborra i betong

Ljudtrycksnivå L _PA = 87 dB(A)

Ljudeffektnivå L _WA = 98 dB(A)

Osäkerhet K = 3 dB

OBS

Buller vid arbetet Hörselskador

▶ Använd hörselskydd.

Vibrationsemissionsvärde a_h (vektorsumma för tre riktningar) och osäkerhet K fastställs enligt EN 62841:

Hammarborra i betong

$$ a _ {h} = 1 1 m / s ^ {2} $$

$$ K = 3 \mathrm{m} / \mathrm{s} ^ {2} $$

De angivna emissionsvärdena (vibration, oljud)

• används för maskinjämförelse,
• kan även användas för preliminär uppskattning av vibrations- och bullernivån under arbetet,
• representerar elverktygets huvudsakliga användningsområden.

OBS

Emissionsvärdena kan avvika från de angivna värdena. Det beror på hur verktyget används och typen av arbetsobjekt.

▶ Man måste bedöma den faktiska belastningen under hela driftcykeln.
▶ Beroende på den faktiska belastningen måste lämpliga säkerhetsåtgärder vidtas för att skydda användarna.

3 Avsedd användning

Lämplig batteridriven borrhammare

• för hammarborrning i betong, tegel och sten
• för borrning utan slag i trä, metall, keramik och plast
• för iskruvning/fastskruvning av skruvar.
• för användning med Festool-batterier i modellserien BP med samma spänningsklass.

Vid felaktig användning ligger ansvaret på användaren.

4 Tekniska data

Batteriborrhammare BHC 18
Motorspänning 18 V	---
Tomgångsvarvtal 0 - 1100	varv/min
Slagenergi 1,8 J
Spännhals 43 mm
Verktygsfäste SDS-plus
Borrdiameter max:
Stål 10 mm
Trä 25 mm
Hammarborra i betong 18 mm
Vikt med extrahandtag utan batteri	1,9 kg

5 Enhetskomponenter

[1-1]	Verktygsfäste
[1-2]	Lossningshylsa
[1-3]	Omkopplare för höger-/vänstergång
[1-4]	Strömbrytare
[1-5]	Handtag
[1-6]	Omkopplare borrning/hammarborr- ning
[1-7]	Bältesklämma
[1-8]	Batteri
[1-9]	Knapp för att lossa batteriet
[1-10]	Batteriindikator
[1-11]	LED-lampa
[1-12]	Extrahandtag
[1-13]	Djupanslag
[1-14]	Isolerade handtagsytor (grått områ- de)

Det avbildade eller beskrivna tillbehöret ingår ibland inte i leveransen.

De angivna bilderna finns i början av bruksanvisningen.

6 Batteri

Kontrollera att batterianslutningen är ren innan batteriet sätts i. Smuts på batterianslutningen kan försämra kontakten och leda till skador på kontakterna.

Om kontakten störs kan det leda till överhettning och skador på maskinen.

[2 A]

Ta bort batteriet.

[2 B]

Sätt i batteriet tills det hakar fast.

① Mer information om batteriet och laddaren med batteriindikator finns i deras respektive bruksanvisningar.

7 Driftstart

OBS

Risk för personskador

- Montering får endast göras när elverktyget är avstängt!

7.1 Till-/frånkoppling [1-4]

Tryck in strömbrytaren = TILL, släpp strömbrytaren = FRÅN

i Varvtalet kan styras steglöst beroende hur hårt man trycker på strömbrytaren.

7.2 Belysning och batteriindikator

LED:n i lampan [1-11] fungerar som be- lysning och batteriindikator [1-10].

Den visar automatiskt batteriets laddningsstatus när man trycker på strömbrytaren [1-4] (ej med NiCd- och NiMH-batterier).

Grön LED – konstant ljus: laddningsstatus > 60 %

Grön LED – långsam blinkning: laddningsstatus 30 % – 60 %

Grön LED – snabb blinkning: laddningsstatus 0 % – 30 %

Gul LED – konstant ljus: batteriet är tomt

Röd LED - konstant

ljus:batteri-, elektronik- eller motortemperaturen är utanför tillåtna gränsvärden.

Röd LED – blinkande: allmän felindikering, t.ex. inte fullständig kontakt, kortslutning, defekt batteri osv.

i Strömbrytaren ska omedelbart ställas i Från-läge när batteriet är tomt, vid strömavbrott eller när nätkontakten dras ur. På detta sätt förhindrar man en okontrollerad återstart.

8 Inställningar

OBS

Risk för personskador

- Inställningar får endast göras när elverktyget är avstängt!

8.1 Ändra rotationsriktning [1-3]

• Omkopplaren åt vänster = högergång
• Omkopplaren åt höger = vänstergång

8.2 Ställa in driftsätt

Hammarborrning

Omkopplaren [1-6] på hammarsymbolen.

Skruvning/borrning

Omkopplaren [1-6] på borrsymbolen.

9 Verktygsfäste, tillsatser

WARNING

Risk för personskador

- Före alla arbeten på elverktyget ska man ta ut batteriet.

OBS

Risk för skador på grund av heta och vassa insatsverktyg

▶ Använd inte slöa eller defekta verktyg.
- Använd skyddshandskar när du hanterar insatsverktyget.

9.1 Verktygsbyte [3]

i Borrverktygen spänns fast med systemet SDS-plus utan verktygsnycklar.

Sätta i verktyget

▶ Rengör verktygsskaftet och smörj det med universalfett.
▶ Dra inte tillbaka lossningshylsan [1-2], utan skruva in verktyget i verktygsfästet [1-1] tills det hakar i.
▶ Kontrollera att verktyget sitter fast.

Ta av verktyget

- Skjut lossningshylsan [1-2] bakåt och dra ut verktyget.

9.2 CENTROTEC-verktygschuck [4]

Snabbt byte av insatsverktyg med CENTROTECSkaft.

WARNING! Spänn endast i CENTROTEC-verktyg i CENTROTEC-verktygschuck.

Använd skyddshandskar vid bytet!

▶ Ställ omkopplaren [1-6] på borrsymbolen före arbeten med CENTROTEC-verktygschuck.

9.3 Extrahandtag [1-12]

WARNING! Använd alltid extrahandtaget [1-12].

Montera extrahandtag [5]

▶ Sätt extrahandtaget [1-12] på växellådshal- sen. Välj en ett läge som passar för arbetet.
▶ Dra åt greppdelen på extrahandtaget [1-12] tills extrahandtaget sitter fast ordentligt på elverktyget.

9.4 Djupanslag [1-13]

i Borrdjupet kan ställas in med djupanslaget [1-13].

Montera djupanslaget [1-13]

• Skruva upp extrahandtagets greppdel [1-12] genom att vrida medurs.
  ▶ Sätt i djupanslaget [1-13] i extrahandtaget [1-12].
  ▶ Dra ut djupanslaget [1-13] tills avståndet mellan borrspetsen och djupanslagets spets motsvarar det önskade borrdjupet.
  ▶ Dra åt extrahandtagets greppdel [1-12] igen.

9.5 Dammutsug

Observera de säkerhetsföreskrifter för damm som gäller i användarlandet. De relevanta gränsvärdena på arbetsplatsen måste följas.

Dammutsug enligt föreskrifter för motsvarande dammbelastning krävs. För detta ändamål erbjuder Festool ett borrdammunstycke i sitt tillbehörssystem.

Använda borrdammunstycket [6]

① Om dammsugaren har en automatisk rengöring måste den avaktiveras.

▶ A1slut dammsugaren och starta den.
▶ Sæt an borrdammunstycket mot väggen, golvet eller taket.

Borrdammunstycket fäster mot ytan.

▶ Placera borret.

10 Arbeta med elverktyg

WARNING

Risk för personskador

• Fäst alltid arbetsobjektet ordentligt, så att det inte kan förflytta sig under arbetet.
• Håll undan händerna från det roterande insatsverktyget.

OBS

Risk för brännskador

Verktygsfästet och insatsverktyget kan bli mycket heta vid användning!

- Låt verktyget svalna innan det hängs upp i bältesklämman.

Bältesklämman (höger/vänster) används för att tillfälligt fästa ett verktyg i arbetskläderna.

10.2 Akustiska varningssignaler

Akustiska varningssignaler hörs vid följande driftstatusar och elverktyget stängs av:

Batteriet är tomt eller elverktyget överbelastat:

peep

▶ Byt batteri
▶ Belasta elverktyget mindre

11 Underhåll och skötsel

WARNING

Risk för personskador, elstötar

▶ Ta alltid bort batteriet från elverktyget före underhålls- och servicearbete.
- Allt underhålls- och reparationsarbete som kräver att motorns hölje öppnas får endast utföras av behöriga serviceverkstäder.

Service och reparation får endast utföras av tillverkaren eller serviceverkstäder. Hitta närmaste adress på: www.festool.se/service

Använd bara Festools originalreservdelar! Art.nr på: www.festool.se/service

För att luftcirkulationen ska kunna garanteras, måste kylluftöppningarna i motorns hölje alltid hållas öppna och rena.

Rengör inte elverktyget med tryckluft.

Håll anslutningskontakterna på elverktyget, laddaren och batterierna rena.

12 Miljö

Släng inte maskinen i hushållssoporna!

Se till att verktyg, tillbehör och förpackningar lämnas till miljövänlig återvin-

ning. Följ den nationella föreskrifterna.

Före avfallshanteringen ska, om sådana finns, gamla batterier som inte omges av ett verktyg samt lampor som kan tas ut utan att skadas, avlägsnas från det uttjänta verktyget. Då kan de gamla batterierna återvinnas på rätt sätt.

Enligt EU-direktivet om uttjänt el- och elektronikutrustning och omsättning till nationell lagstiftning måste förbrukade elverktyg källsorteras och återvinnas på ett miljövänligt sätt.

Information om insamlingsstationer för korrekt avfallshantering finns på www.festool.se/recycling.

Information om REACH: www.festool.se/reach
