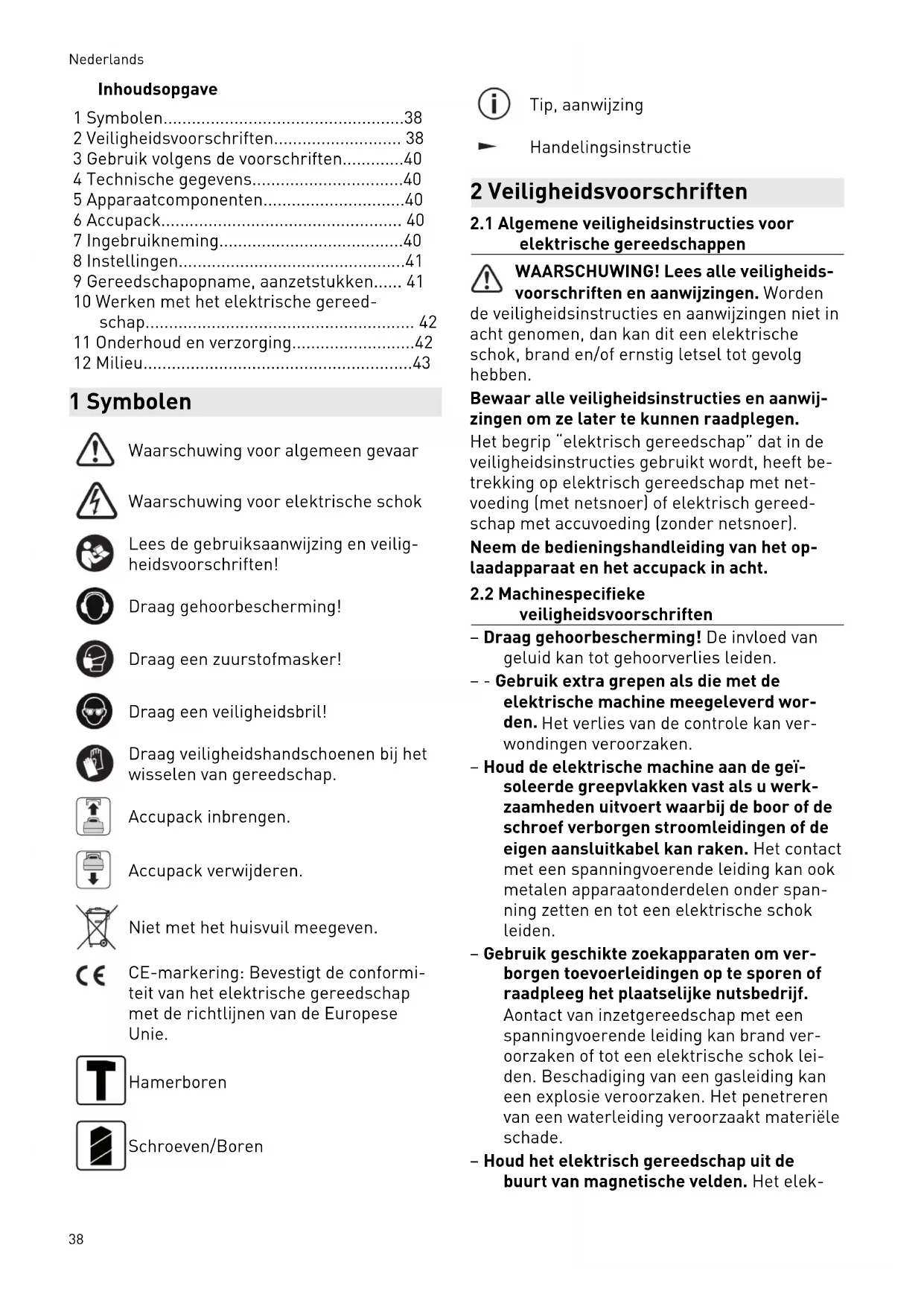

GEBRUIKSAANWIJZING BHC 18 FESTOOL

1 Symbolen....38
2 Veiligheidsvoorschriften.... 38
3 Gebruik volgens de voorschriften......40
4 Technische gegevens....40
5 Apparaatcomponenten....40
6 Accupack.... 40
7 Ingebruikneming....40
8 Instellingen....41
9 Gereedschapopname, aanzetstukken..... 41
10 Werken met het elektrische gereedschap.... 42
11 Onderhoud en verzorging....42
12 Milieu....43

1 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften!

Draag gehoorbescherming!

Draag een zuurstofmasker!

Draag een veiligheidsbril!

Draag veiligheidshandschoenen bij het wisselen van gereedschap.

Accupack inbrengen.

Accupack verwijderen.

Niet met het huisvuil meegeven.

CE-markering: Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Unie.

Hamerboren

Schroeven/Boren

Tip, aanwijzing

Handelingsinstructie

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsinstructies voor elektrische gereedschappen

WAARSCHUWING! Lees alle veiligheidsvoorschriften en aanwijzingen. Worden de veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te kunnen raadplegen.

Het begrip "elektrisch gereedschap" dat in de veiligheidsinstructies gebruikt wordt, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) of elektrisch gereedschap met accuvoeding (zonder netsnoer).

Neem de bedieningshandleiding van het op- laadapparaat en het accupack in acht.

2.2 Machinespecifieke veiligheidsvoorschriften

• Draag gehoorbescherming! De invloed van geluid kan tot gehoorverlies leiden.
• • Gebruik extra grepen als die met de elektrische machine meegeleverd worden. Het verlies van de controle kan verwondingen veroorzaken.
• Houd de elektrische machine aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij de boor of de schroef verborgen stroomleidingen of de eigen aansluitkabel kan raken. Het contact met een spanningvoerende leiding kan ook metalen apparaatonderdelen onder spanning zetten en tot een elektrische schok leiden.
• Gebruik geschikte zoekapparaten om verborgen toevoerleidingen op te sporen of raadpleeg het plaatselijke nutsbedrijf.

Aontact van inzetgereedschap met een spanningvoerende leiding kan brand veroorzaken of tot een elektrische schok leiden. Beschadiging van een gasleiding kan een explosie veroorzaken. Het penetreren van een waterleiding veroorzaakt materiële schade.

- Houd het elektrisch gereedschap uit de buurt van magnetische velden. Het elek-

trisch gereedschap kan onverwacht inschakelen en letsel veroorzaken.

• Tijdens het werken kunnen schadelijke/giftige stoffen ontstaan (bijv. bij loodhou-dende verf, enkele houtsoorten of meta-len). Voor de gebruiker van de machine of voor personen die zich in de buurt van de machine bevinden, kan het aanraken of in-ademen van deze stoffen gevaarlijk zijn. Neem de veiligheidsvoorschriften in acht die in uw land van toepassing zijn.
• Ter bescherming van uw gezondheid een geschikt ademmasker dragen. In gesloten ruimtes voor voldoende ventilatie zorgen.
• Gebruik bij stofproducerende werkzaamheden een stofafzuiging.

Draag geschikte persoonlijke beschermingsmiddelen: Gehoorbescherming, veiligheidsbril, stofmasker bij stofproducerende werkzaamheden.

ATTENTIE! Elektrisch gereedschap kan blokkeren en een plotselinge terugslag

veroorzaken! Direct uitschakelen!

• Gereedschap dat in het materiaal vastzit, kan er weer gemakkelijk worden uitgetrokken door de draairichting te veranderen.
• Gebruik het elektrisch gereedschap niet in de regen of in een vochtige omgeving.

Vocht in het elektrisch gereedschap kan tot kortsluiting en brand leiden.

• Bedieningselementen zoals de in-/uit- schakelaar niet manipuleren of blokkeren.
• Geen netvoeding of accupacks van andere leveranciers voor het gebruik van het accugereedschap toepassen. Geen oplaadapparaten van andere leveranciers voor het laden van de accupacks gebruiken. Het gebruik van accessoires die niet door de fabrikant worden voorgeschreven, kan tot een elektrische schok en/of ernstig letsel leiden.
• Gebruik geen inzetgereedschappen en accessoires die niet door de fabrikant speciaal voor deze elektrische machine zijn geadviseerd en niet hiervoor bedoeld zijn.

Dat u de accessoires of inzetgereedschap aan uw elektrische machine kunt bevestigen, is nog geen garantie voor een veilig gebruik. Het letselrisico en de slijtage van de elektrische machine kan hoger zijn en

de kwaliteit van het werkresultaat kan slechter zijn.

- Afhankelijk van het type en het gebruik van de accessoires kunnen stofdeeltjes, inzetgereedschap en delen van het inzetgereedschap losraken. Er kan sprake zijn van verhoogde stofbelasting en onverwachte bewegingen. Draag geschikte persoonlijke beschermingsmiddelen. Wees voorbereid op een hoog reactiemoment dat een draai van de elektrische machine veroorzaakt en letsel tot gevolg kan hebben.

2.3 Veiligheidsinstructie bij gebruik van lange boren

• Begin het boren altijd met een laag toerental terwijl de boor contact maakt met het werkstuk. Bij hogere toerentallen kan de boor gemakkelijk verbuigen als hij zich zonder contact met het werkstuk vrij kan draaien. Dit kan tot letsel leiden.
• Oefen geen overmatige druk uit en alleen in de lengterichting tot de boor. Boren kunnen verbuigen en daardoor breken of tot controleverlies en letsel leiden.

2.4 Emissiewaarden

De volgens EN 62841 bepaalde waarden bedragen gewoonlijk:

Hamerboren in beton

Geluidsdrukniveau L _PA = 87 dB(A)

Geluidsvermogensniveau L _WA = 98 dB(A)

Onzekerheid K = 3 dB

VOORZICHTIG

Geluid dat bij het werk optreedt Beschadiging van het gehoor

▶ Gehoorbescherming gebruiken.

Trillingsemissiewaarde a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 62841:

Hamerboren in beton

$$ a _ {h} = 1 1 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ K = 3 \mathrm{m} / \mathrm{s} ^ {2} $$

De aangegeven emissiewaarden (trilling, geluid)

• zijn geschikt om machines te vergelijken,
• om tijdens het gebruik een voorlopige in- schatting van de trillings- en geluidsbelas- ting te maken
• en gelden voor de belangrijkste toepassingen van het elektrische gereedschap.

VOORZICHTIG

Emissiewaarden kunnen van de aangegeven waarden afwijken. Dit hangt af van het gebruik van het gereedschap en de soort van het bewerkte werkstuk.

• De werkelijke belasting tijdens de gehele bedrijfscyclus moet beoordeeld worden.
• Afhankelijk van de werkelijke belasting moeten passende veiligheidsmaatregelen ter bescherming van de bediener worden vastgelegd.

3 Gebruik volgens de voorschriften

Accu-boorhamer geschikt

• voor het hamerboren in beton, tegels, gesteente,
• voor het boren zonder slag in hout, metaal, keramiek en kunststof,
• voor het in- en vastdraaien van schroeven.
• voor gebruik met Festool-occupacks van de serie BP uit dezelfde spanningsklasse.

De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaats-

vindt.

[1-1] Gereedschapsopname
[1-2] Ontgrendelingshuls
[1-3] Schakelaar voor links-/rechtsloop

[1-4] In-/uitschakelaar
[1-5] Handgreep
[1-6] Omschakelaar boren/hamerboren
[1-7] riemclip
[1-8] Accu
[1-9] Toets voor het ontkoppelen van de accu
[1-10] Capaciteitsindicatie
[1-11] LED-lamp
[1-12] Extra handgreep
[1-13] diepteaanslag
[1-14] Geïsoleerde greepvlakken (grijs gearceerd gebied)

Afgebeelde of beschreven accessoires behoren voor een deel niet tot de leveringsomvang.

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

6 Accupack

Vóór de plaatsing van het accupack moet de accu-aansluiting op verontreiniging gecontroleerd worden. Een verontreiniging van de accu-aansluiting kan een goed contact belemmeren en tot schade aan de contacten leiden.

Een gestoord contact kan tot oververhitting en beschadiging van het apparaat leiden.

[2 A] Accupack verwijderen.

[2 B] klick Accupack plaatsen - tot aan het vastklikken.

① Meer informatie over oplaadapparaat en accupack met capaciteitsindicatie vindt u in de bedieningshandleidingen van accupack en oplaadapparaat.

7 Ingebruikneming

VOORZICHTIG

Gevaar voor letsel

- Montage alleen uitvoeren bij uitgeschakeld elektrisch gereedschap!

7.1 In-/uitschakelen [1-4]

Indrukken = AAN, loslaten = UIT

i Afhankelijk van de druk op de in-/uit-schakelaar is het toerental traploos regelbaar.

7.2 Verlichting en accu-capaciteitsindicatie

De LED van de lamp [1-11] dient als verlichting en als accu-capaciteitsindica-

tie [1-10].

De capaciteitsindicatie geeft bij het bedienen van de aan-/uitschakelaar [1-4] de oplaadstatus van het accupack aan (niet met NiCd- en NiMH-occupacks).

LED groen - continulicht:

Oplaadstatus > 60 %

LED groen - langzaam

knipperen: Oplaadstatus

30% - 60%

LED groen - snel knippe-

ren: Oplaadstatus 0 % - 30 %

LED geel - continulicht:

Accu is leeg

LED rood - continulicht:

Accu-, elektronica- of motortemperatuur ligt buiten de toegestane grenswaarden.

LED rood - knipperen: Algemene foutindicatie, bijv. geen volledig contact, kortsluiting, accupack defect, etc.

Als het accupack leeg is, bij stroomuitval of wanneer de stekker uit het stopcontact getrokken wordt, de aan-/uit-schakelaar direct in de uit-stand zetten. Dit voorkomt een ongecontroleerde start van de machine.

8 Instellingen

VOORZICHTIG

Gevaar voor letsel

- Instellingen alleen uitvoeren bij uitgeschakeld elektrisch gereedschap!

8.1 Draairichting veranderen [1-3]

- Schakelaar naar links = rechtsdraaiend

- Schakelaar naar rechts = linksdraaiend

8.2 Functie instellen

Hamerboren

Omschakelaar [1-6] op hamersymbool.

Schroeven/Boren

Omschakelaar [1-6] op boorsymbool.

9 Gereedschapopname, aanzetstukken

WAARSCHUWING

Gevaar voor letsel

- Vóór alle werkzaamheden aan het elektrische gereedschap het accupack van het elektrische gereedschap verwijderen.

VOORZICHTIG

Gevaar voor letsel door heet en scherp gereedschap

• Geen stomp en defect inzetgereedschap gebruiken.
  ▶ Veiligheidshandschoenen dragen bij het hanteren van inzetgereedschap.

9.1 Gereedschap wisselen [3]

Boorgereedschappen worden met het systeem SDS-plus zonder gebruik van gereedschapssleutels gespannen.

Gereedschap monteren

▶ Schacht van machine reinigen en met multi-purpose vet insmeren.
- Ontgrendelingshuls [1-2] niet terugtrekken maar het gereedschap draaiend in de gereedschapsopname [1-1] leiden tot het in-klikt.
▶ Controleer of het gereedschap goed vastzit.

Gereedschap verwijderen

- Ontgrendelingshuls [1-2] naar achteren schuiven en gereedschap eruit trekken.

9.2 CENTROTEC gereedschapshouder [4]

Snelwisseling van inzetgereedschap met de CENTROTEC-schacht.

WAARSCHUWING! CENTROTEC-inzetgereedschap alleen in CENTROTREC-boorkoppen spannen.

Bij het wisselen veiligheidshandschoenen dragen!

▶ Omschakelaar [1-6] voor het werken met CENTROTEC-boorkop op het boorsymbool zetten.

9.3 Extra handgreep [1-12]

WAARSCHUWING! Altijd de extra hand-greep [1-12] gebruiken.

Extra handgreep monteren [5]

▶ Extra handgreep [1-12] op de aandrijfhals plaatsen. Een voor de activiteit passende positie kiezen.
▶ Greep van de extra handgreep [1-12] dichtdraaien tot de extra handgreep stevig op de elektrische machine bevestigd is.

9.4 Diepteaanslag [1-13]

① Met de diepteaanslag [1-13] kan de boordiepte worden ingesteld.

Diepteaanslag [1-13] monteren

▶ Greepstuk van de extra handgreep [1-12] met de klok mee losdraaien.
▶ Diepteaanslag [1-13] in extra hand-greep [1-12] plaatsen.
▶ Diepteaanslag [1-13] zo ver uittrekken, dat de afstand tussen de boorpunt en de punt van de diepteaanslag overeenkomt met de gewenste boordiepte.
▶ Greepstuk van de extra handgreep [1-12] weer vastdraaien.

9.5 Afzuigen

Neem de veiligheidsvoorschriften in acht die in uw land gelden voor stoffen. In de werkplaats moeten de relevante grenswaarden worden nageleefd. Bij een navenante stofbelasting en afhankelijk van de voorschriften is wellicht een afzuiging vereist. Hiervoor biedt Festool een boorstof-mondstuk in het accessoire-systeem aan.

Zuigmond voor boorstof gebruiken [6]

Als de mobiele stofzuiger een automatische reiniging heeft, moet deze gedeactiveerd worden.
▶ Mibiele stofzuiger aansluiten en inschakelen.
Zigmond voor boorstof aan de wand, op de grond of aan het plafond aanbrengen.
De zuigmond voor boorstof hecht aan het oppervlak.
▶ Boor plaatsen.

10 Werken met het elektrische gereedschap

WAARSCHUWING

Gevaar voor letsel

• Werkstuk zo bevestigen dat het tijdens de bewerking niet kan bewegen.
• De handen weghouden van draaiend inzetgereedschap.

VOORZICHTIG

Verbrandingsgevaar

Gereedschapsopname en inzetgereedschap kunnen tijdens het gebruik zeer heet worden!

- Vóór het ophangen aan de riemclip laten afkoelen.

10.1 Riemclip [1-7]

Met de riemclip (rechts/links) kan het apparaat kortdurend aan de werkkleding worden bevestigd.

10.2 Akoestische waarschuwingssignalen

Bij de volgende bedrijfsomstandigheden klinkt een akoestisch waarschuwingssignaal en wordt het elektrische gereedschap uitgeschakeld:

Accu leeg of elektrisch gereedschap overbelast:

peep

▶ Accu vervangen
▶ Elektrisch gereedschap minder belasten

11 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

• Vóór alle onderhouds- en reparatiewerkzaamheden altijd het accupack van het elektrische gereedschap verwijderen.
  ▶ Alle onderhouds- en reparatiewerkzaamheden, waarvoor het vereist is om de motorbehuizing te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie alleen door fabrikant of door servicewerkplaatsen. Adres bij u in de buurt op: www.festool.nl/service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.nl/service

Om de luchtcirculatie te garanderen, moeten de koelluchtopeningen in de motorbehuizing altijd vrij en schoon gehouden worden.

Reinig de elektrische machine niet met perslucht.

De aansluitcontacten van het elektrisch gereedschap, oplaadapparaat en accupack schoon houden.

12 Milieu

Geef het apparaat niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze

af. Neem de geldende nationale voorschriften in acht.

Vóór de verwijdering, voor zover aanwezig, moeten lege oude batterijen en accu's die niet in het afgedankte apparaat omhuld zijn, en lampen die zonder vernieling uit het afgedankte apparaat genomen kunnen worden, van het afgedankte apparaat gescheiden worden. Zodoende kunnen oude batterijen en accu's in een geregeld recyclingproces opgenomen worden.

Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Informatie over de inzamelpunten voor een correcte verwijdering is onder www.festool.nl/recycling in te zien.

Informatie voor REACH: www.festool.nl/reach
