Producttype	Accuschroefboormachine
Merk	Festool
Model	CXS 12
Accuspanning	10,8 V
Onbelast toerental (1e versnelling)	0 - 470 tr/min
Onbelast toerental (2e versnelling)	0 - 1600 tr/min
Max. koppel (zacht materiaal)	17 Nm
Max. koppel (hard materiaal)	30 Nm
Instelbaar koppel (1e versnelling)	1,1 - 8 Nm
Instelbaar koppel (2e versnelling)	0,4 - 2,3 Nm
Spanklauwbereik	1,0 - 10 mm
Max. boordiameter in hout	35 mm
Max. boordiameter in metaal	10 mm
Opname in de as	1/4" (zeskantige holle as)
Gewicht (met boorkop en clip, zonder accu)	0,9 kg
Verlichting	Geïntegreerde LED met langdurige verlichting
Geluidsdrukniveau	75 dB(A)
Geluidsvermogensniveau	86 dB(A)
Trillingsemissiewaarde	< 2,5 m/s²
Compatibele accu	Festool BP 12
Onderhoud	Reinig de ventilatieopeningen, houd de contacten schoon
Veiligheid	Draag gehoorbescherming, veiligheidsbril, handschoenen. Alleen gebruiken met Festool-accu's.

Veelgestelde vragen - CXS 12 FESTOOL

Hoe verander ik de draairichting?

Gebruik de draairichtingschakelaar rechts/links [1-7]: duw hem naar links voor rechtsom, naar rechts voor linksom. Zet hem in de middelste stand om de aan/uit-schakelaar te vergrendelen.

Hoe stel ik het schroefkoppel in?

Draai aan de instelknop [1-9] om het koppel in te stellen tussen stand 1 (laag) en 13 (hoog). Voor boren plaatst u de markering op het boorsymbool (maximaal koppel). Er klinkt een geluidssignaal wanneer het ingestelde koppel is bereikt.

Wat te doen als de accu leeg is?

Er klinkt een enkel geluidssignaal en het gereedschap stopt. Laad de accu op met een geschikte Festool-lader (type BP 12) of vervang deze door een opgeladen accu.

Hoe gebruik ik de LED-verlichting?

De LED-verlichting schakelt automatisch in wanneer u op de aan/uit-schakelaar drukt. Voor langdurige verlichting draait u de instelknop [1-9] naar het symbool voor constante verlichting. Druk kort op de schakelaar om deze te activeren; hij schakelt uit na 10 minuten.

Kan ik een 13 mm boorkop gebruiken?

Ja, het is mogelijk om Festool boorkoppen van 13 mm te gebruiken, naast de meegeleverde standaard 10 mm boorkop.

Hoe reinig ik het apparaat?

Verwijder vóór het reinigen de accu. Reinig regelmatig de ventilatieopeningen om de luchtcirculatie te waarborgen. Houd de elektrische contacten van het gereedschap, de lader en de accu schoon.

Welke accessoires zijn compatibel?

Gebruik uitsluitend door Festool aanbevolen accessoires, waaronder bits, boren en CENTROTEC-boorkoppen. Compatibele accu's zijn de Festool BP 12 (10,8 V). Gebruik geen accessoires van andere merken zonder controle.

Wat te doen bij oververhitting?

Als het elektrische gereedschap stopt met een enkel geluidssignaal, duidt dit op oververhitting. Laat het afkoelen voordat u het opnieuw inschakelt. Verminder de werkbelasting om nieuwe oververhitting te voorkomen.

Hoe wijzig ik de snelheid?

Gebruik de snelheidskeuzeknop [1-6] om te schakelen tussen de 1e versnelling (0-470 tpm, hoog koppel) en de 2e versnelling (0-1600 tpm, hoge snelheid). Voer deze wijziging alleen uit wanneer het gereedschap is uitgeschakeld.

Waar vind ik reserveonderdelen?

Gebruik uitsluitend originele Festool-onderdelen. Ga naar www.festool.fr/services om de dichtstbijzijnde erkende werkplaats te vinden of onderdelen te bestellen. Reparaties waarvoor de motorbehuizing moet worden geopend, moeten door een erkende werkplaats worden uitgevoerd.

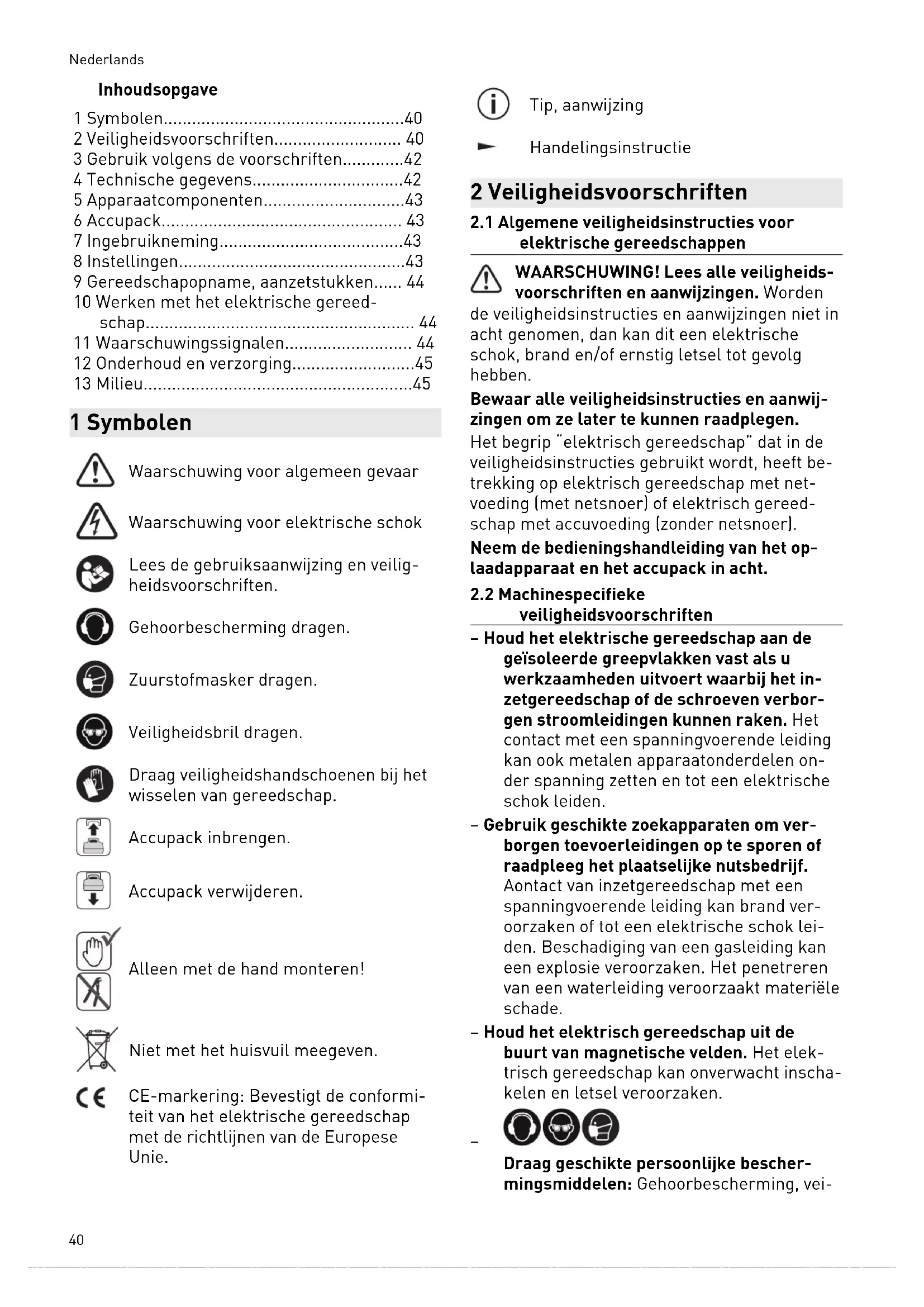

GEBRUIKSAANWIJZING CXS 12 FESTOOL

1 Symbolen....40
2 Veiligheidsvoorschriften.... 40
3 Gebruik volgens de voorschriften....42
4 Technische gegevens....42
5 Apparaatcomponenten....43
6 Accupack.... 43
7 Ingebruikneming....43
8 Instellingen....43
9 Gereedschapopname, aanzetstukken..... 44
10 Werken met het elektrische gereedschap.... 44
11 Waarschuwingssignalen.... 44
12 Onderhoud en verzorging....45
13 Milieu....45

1 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften.

Gehoorbescherming dragen.

Zuurstofmasker dragen.

Veiligheidsbril dragen.

Draag veiligheidshandschoenen bij het wisselen van gereedschap.

Accupack inbrengen.

Accupack verwijderen.

Alleen met de hand monteren!

Niet met het huisvuil meegeven.

CE-markering: Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Unie.

Tip, aanwijzing

Handelingsinstructie

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsinstructies voor elektrische gereedschappen

WAARSCHUWING! Lees alle veiligheidsvoorschriften en aanwijzingen. Worden

de veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te kunnen raadplegen.

Het begrip "elektrisch gereedschap" dat in de veiligheidsinstructies gebruikt wordt, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) of elektrisch gereedschap met accuvoeding (zonder netsnoer).

Neem de bedieningshandleiding van het op- laadapparaat en het accupack in acht.

2.2 Machinespecifieke veiligheidsvoorschriften

• Houd het elektrische gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap of de schroeven verborgen stroomleidingen kunnen raken. Het contact met een spanningvoerende leiding kan ook metalen apparaatonderdelen onder spanning zetten en tot een elektrische schok leiden.
• Gebruik geschikte zoekapparaten om verborgen toevoerleidingen op te sporen of raadpleeg het plaatselijke nutsbedrijf.

Aontact van inzetgereedschap met een spanningvoerende leiding kan brand veroorzaken of tot een elektrische schok leiden. Beschadiging van een gasleiding kan een explosie veroorzaken. Het penetreren van een waterleiding veroorzaakt materiële schade.

- Houd het elektrisch gereedschap uit de buurt van magnetische velden. Het elektrisch gereedschap kan onverwacht inschakelen en letsel veroorzaken.

Draag geschikte persoonlijke beschermingsmiddelen: Gehoorbescherming, vei-

ligheidsbril, stofmasker bij stofproducerende werkzaamheden.

ATTENTIE! Elektrisch gereedschap kan blokkeren en een plotselinge terugslag

veroorzaken! Direct uitschakelen!

• Houd de elektrische machine met één hand vast aan de handgreep [1-8] en houd de andere hand verwijderd van de geva-renzone. Stel bij het schroeven het toe- rental correct in. Wees voorbereid op een hoog reactiemoment dat een draai van de elektrische machine veroorzaakt en letsel tot gevolg kan hebben.
• Gebruik het elektrisch gereedschap niet in de regen of in een vochtige omgeving.
  Vocht in het elektrisch gereedschap kan tot kortsluiting en brand leiden.
• Wacht tot het elektrische gereedschap tot stilstand gekomen is voor u het weglegt. Het inzetgereedschap kan zich vasthaken en tot het verlies van de controle over het elektrische gereedschap leiden.
• Vermijd onbedoeld inschakelen. Het dragen van de elektrische machine met uw vinger aan de in-/uit-schakelaar kan tot ongelukken leiden. Als u de elektrische machine niet gebruikt, zet u de schakelaar voor de transportvergrendeling [1-7] in de middenstand.
• Bedieningselementen zoals de in-/uit- schakelaar niet manipuleren of blokkeren.
• Gebruik alleen de daarvoor bedoelde accu's en geen netvoedingen voor het gebruik van de accumachines. Gebruik geen oplaadapparaten van andere leveranciers voor het laden van de accu's. Het gebruik van accessoires die niet door de fabrikant worden voorgeschreven, kan tot een elektrische schok en/of ernstig letsel leiden.
• Waarschuwing voor schadelijke lichtstraling. Kijk niet gedurende langere tijd in de lichtstraal. Richt de lichtstraal niet op andere personen of dieren. De optische straling kan de ogen beschadigen - [4].
• Gebruik bij stofproducerende werkzaamheden een stofafzuiging.
• Gebruik geen inzetgereedschappen en accessoires die niet door de fabrikant speciaal voor deze elektrische machine zijn geadviseerd en niet hiervoor bedoeld zijn. Dat u de accessoires of inzetgereedschap

aan uw elektrische machine kunt bevestigen, is nog geen garantie voor een veilig gebruik. Het letselrisico en de slijtage van de elektrische machine kan hoger zijn en de kwaliteit van het werkresultaat kan slechter zijn.

- Afhankelijk van het type en het gebruik van de accessoires kunnen stofdeeltjes, inzetgereedschap en delen van het inzetgereedschap losraken. Er kan sprake zijn van verhoogde stofbelasting en onverwachte bewegingen. Draag geschikte persoonlijke beschermingsmiddelen. Wees voorbereid op een hoog reactiemoment dat een draai van de elektrische machine veroorzaakt en letsel tot gevolg kan hebben.

2.3 Veiligheidsinstructie bij gebruik van lange boren

• Werk in geen geval met een hoger toerental dan het voor de boor toegestane toerental. Bij hogere toerentallen kan de boor gemakkelijk verbuigen als hij zich zonder contact met het werkstuk vrij kan draaien. Dit kan tot letsel leiden.
• Begin het boren altijd met een laag toerental terwijl de boor contact maakt met het werkstuk. Bij hogere toerentallen kan de boor gemakkelijk verbuigen als hij zich zonder contact met het werkstuk vrij kan draaien. Dit kan tot letsel leiden.
• Oefen geen overmatige druk uit en alleen in de lengterichting tot de boor. Boren kunnen verbuigen en daardoor breken of tot controleverlies en letsel leiden.

2.4 Emissiewaarden

De volgens EN 62841 bepaalde waarden bedragen gewoonlijk:

Geluidsdrukniveau L _PA = 75 dB(A)

Geluidsvermogensniveau L _WA = 86 dB(A)

Onzekerheid K = 5 dB

VOORZICHTIG

Geluid dat bij het werk optreedt Beschadiging van het gehoor

▶ Gebruik een gehoorbescherming.

Trillingsemissiewaarde a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 62841:

$$ a _ {h} < 2, 5 m / s ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Nederlands

De aangegeven emissiewaarden (trilling, geluid)

• zijn geschikt om machines te vergelijken,
• om tijdens het gebruik een voorlopige in- schatting van de trillings- en geluidsbelas- ting te maken
• en gelden voor de belangrijkste toepassingen van het elektrische gereedschap.

VOORZICHTIG

Emissiewaarden kunnen van de aangegeven waarden afwijken. Dit hangt af van het gebruik van de machine en de soort van het bewerkte werkstuk.

▶ Beoordeel de werkelijke belasting tijdens de gehele bedrijfscyclus.
- Afhankelijk van de werkelijke belasting moeten passende veiligheidsmaatregelen ter bescherming van de bediener worden vastgelegd.

3 Gebruik volgens de voorschriften

Accuschroefboormachine geschikt

• voor het boren in metaal, hout, kunststof e.d.,
• voor het in- en vastdraaien van schroeven.
• voor het gebruik met de Festool-accu BP 12.

Voor schade en ongevallen bij niet-reglementair gebruik is de gebruiker aansprakelijk; daaronder valt ook schade en slijtage door industrieel permanent gebruik.

Motorspanning 10,8 V		---
Onbelast toerental* 1e versnelling		0 - 470 min ^-1
	2e versnelling	0 - 1600 min ^-1
Max. draaimoment bij schroeven in zacht ma-		17 Nm
	teriaal (hout)
	Bij schroeven in hard mate-riaal (metaal)	30 Nm
Draaimoment instelbaar** 1e versnelling 1,1 - 8 Nm
	2e versnelling 0,4 - 2,3 Nm
Boorhouder-spanbereik 1,0 - 10 mm***
Boordiameter max. Hout 35 mm
	Metaal 10 mm
Schroeven in vuren/grenen tot ∅ 6 mm
Gereedschapsopname in boorspindel 1/4"
Gewicht met boorhouder en riemclip, zonder accu.		0,9 kg

* Toerentalopgaven met volledig geladen accu.
** In de onderste niveaus van het toerental is het maximale toerental gereduceerd (waarden rechtsdraaiend).
*** Gegeven heeft betrekking op het spanbereik van de boorkop in de leveringsomvang. Er kunnen ook Festool 13 mm boorkoppen gebruikt worden.

5 Apparaatcomponenten

[1-1] Toetsen voor het losmaken van de accu

[1-2] Toets capaciteitsindicatie op de accu

[1-3] Capaciteitsindicatie

[1-4] LED-lamp

[1-5] Aan-/uitschakelaar

[1-6] Versnellingsschakelaar

[1-7] Schakelaar voor links-/rechtsloop en inschakelvergrendeling/transportver-grendeling

[1-8] Handgreep

[1-9] Instelwiel voor draaimoment/boren/verlichting continu aan en continu uit

[1-10] riemclip

[1-11] Bithouder

[1-12] Geïsoleerde greepvlakken (grijs gearceerd gebied)

Afgebeelde of beschreven accessoires behoren voor een deel niet tot de leveringsomvang.

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

6 Accupack

Vóór de plaatsing van het accupack moet de accu-aansluiting op verontreiniging gecontroleerd worden. Een verontreiniging van de accu-aansluiting kan een goed contact belemmeren en tot schade aan de contacten leiden.

Een gestoord contact kan tot oververhitting en beschadiging van het apparaat leiden.

[2A]

Accupack verwijderen.

[2B]

Accupack plaatsen - tot aan het vastklikken.

① Meer informatie over oplaadapparaat en accupack met capaciteitsindicatie vindt u in de bedieningshandleidingen van accupack en oplaadapparaat.

7 Ingebruikneming

VOORZICHTIG

Gevaar voor letsel

▶ Montage alleen uitvoeren bij uitgeschakeld elektrisch gereedschap!

7.1 Riemclip [1-10]

Met de riemclip is het mogelijk korte tijd het elektrisch gereedschap aan de werkkleding te bevestigen. De bevestiging is zowel links als rechts met een schroef op het elektrisch gereedschap mogelijk [3].

7.2 In-/uitschakelen [1-5]

Indrukken = AAN, loslaten = UIT

i Afhankelijk van de druk op de aan-/uit-schakelaar is het toerental traploos regel-baar.

De schakelaar voor links-/rechtsloop [1-7] in de middelste stand zetten om de aan-/uit-schakelaar te vergrendelen.

De LED-lamp [1-4] brandt bij ingedrukte aan-/uit-schakelaar [1-5], zie hoofdstuk 8.4.

8 Instellingen

VOORZICHTIG

Gevaar voor letsel

- Instellingen alleen uitvoeren bij uitgeschakeld elektrisch gereedschap!

8.1 Draairichting veranderen [1-7]

- Schakelaar naar links = rechtsdraaiend - Schakelaar naar rechts = linksdraaiend

8.2 Veranderen van versnelling

Met de versnellingsschakelaar [1-6] kan de aandrijving bij uitgeschakeld elektrisch gereedschap omgezet worden.

8.3 Draaimoment instellen [1-9]

Schroeven

▶ Draaimoment op het instelwiel [1-9] instellen.
- Draaimoment aan de hand van een testinschroeving in een stuk van hetzelfde materiaal uitvoeren.
▶ Werkresultaat steeds controleren.

i Stand 1 = laag draaimoment Stand 13 = hoog draaimoment
Als de temperatuur van de elektrische machine minder dan 0 °C is, kunnen de draai-moment-uitschakelwaarden afwijken. De elektrische machine stationair (instelwiel op boorsymbool) maken lopen tot deze is opgewarmd.

Signaal bij het bereiken van het ingestelde draaimoment; elektrische machine schakelt uit. Elektrische machine schakelt pas weer in als

Nederlands

de in-/uit-schakelaar [1-5] losgelaten en opnieuw ingedrukt wordt.

Boren

Markering wijst op boorsymbool MAXimaal draaimoment.

8.4 Verlichting instellen [1-9]

Verlichting op instelwiel [1-9] instellen.

Markering wijst naar stand 1 tot 13 of boorsymbool LED-lamp [1-4] gaat tegelijk met het elektrisch gereedschap automatisch aan en uit. Na het uitschakelen brandt de LED-lamp nog eventjes.

Markering wijst naar Verlichting continu aan / Maximaal draaimoment. Druk de aan-/uit-schakelaar [1-5] kort in om de LED-lamp continu in te schakelen. Na 10 minuten schakelt de LED-lamp automatisch uit.

Markering wijst naar Verlichting continu uit / Maximaal draaimoment. LED-lamp is continu uitgeschakeld.

9 Gereedschapopname, aanzetstukken

WAARSCHUWING

Gevaar voor letsel

▶ Neem vóór alle werkzaamheden aan de elektrische machine de accu uit de machine.

VOORZICHTIG

Gevaar voor letsel door heet en scherp gereedschap

• Geen stomp en defect inzetgereedschap gebruiken.
  ▶ Veiligheidshandschoenen dragen bij het hanteren van inzetgereedschap.

Vóór het eerste gebruik: Boorspindel met wat multi-purpose vet insmeren.

9.1 CENTROTEC gereedschapshouder [5]

Snelwisseling van inzetgereedschap met de CENTROTEC-schacht.

WAARSCHUWING! CENTROTEC-inzetgereedschap alleen in CENTROTREC-boorkoppen spannen.

Bij het wisselen veiligheidshandschoenen dragen!

9.2 Boorhouder [6]

Voor het spannen van boren en bits met max. schachtdiameter 10 mm.

WAARSCHUWING! Inzetgereedschap centrisch in de boorhouder spannen.

9.3 Hoekaanzetstuk [7]

Boren en schroeven in een rechte hoek tot het elektrisch gereedschap (gedeeltelijk accessoires).

9.4 Gereedschapopname in de boorspindel [8]

Bits kunnen direct in de binnenzeskantopname van de boorspindel worden geplaatst.

10 Werken met het elektrische gereedschap

WAARSCHUWING

Gevaar voor letsel

▶ Elektrisch gereedschap alleen op de schroef plaatsen wanneer het uitgeschakeld is!
- Werkstuk zo bevestigen dat het tijdens de bewerking niet kan bewegen.
- De handen weghouden van draaiend inzetgereedschap.

VOORZICHTIG

Verbrandingsgevaar

Gereedschapsopname en inzetgereedschap kunnen tijdens het gebruik zeer heet worden!

- Vóór het ophangen aan de riemclip laten afkoelen.

10.1 Bithouder [1-11]

VOORZICHTIG

Letselgevaar door spanen in het bitmagazijn.

- Bitmagazijn regelmatig reinigen en van spanen ontdoen.

Magnetisch, voor de opname van bits of bithouders.

11 Waarschuwingssignalen

Bij de volgende bedrijfsomstandigheden klinken er waarschuwingssignalen en wordt de elektrische machine uitgeschakeld:

Signaal Oorzaak Maatregel

Piept eenmaal. Accu leeg/incompatibel. Accu laden/vervangen.

Elektrische machine overbelast. Elektrische machine minder belasten.

Bij het bedienen van de aan-/uit-schake-laar: Elektrische machine is oververhit. Na afkoeling elektrische machine weer in bedrijf nemen.

Piept tweemaal. Ingesteld draaimoment bereikt. -

Piept continu. Elektrische machine defect. Voor het verhelpen van de fout contact opnemen met de fabrikant.

12 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

• Vóór alle onderhouds- en reparatiewerkzaamheden altijd de accu uit de elektrische machine verwijderen.
  ▶ Alle onderhouds- en reparatiewerkzaamheden waarvoor het vereist is om de motorbehuizing te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie alleen door fabrikant of door servicewerkplaatsen. Adres bij u in de buurt op: www.festool.nl/service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.nl/service

Om de luchtcirculatie te garanderen, moeten de koelluchtopeningen in de motorbehuizing altijd vrij en schoon gehouden worden.

De aansluitcontacten van het elektrisch gereedschap, oplaadapparaat en accupack schoon houden.

13 Milieu

Geef het apparaat niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze af. Neem de geldende nationale voorschriften in acht.

Vóór de verwijdering, voor zover aanwezig, moeten lege oude batterijen en accu's die niet in het afgedankte apparaat omhuld zijn, en lampen die zonder vernieling uit het afgedankte apparaat genomen kunnen worden, van het afgedankte apparaat gescheiden worden. Zodoende

kunnen oude batterijen en accu's in een gere- geld recyclingproces opgenomen worden.

Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Informatie over de inzamelpunten voor een correcte verwijdering is onder www.festool.nl/recycling in te zien.

Informatie voor REACH: www.festool.nl/reach
