CXS 12 - Vrtačka FESTOOL - Bezplatný návod k obsluze

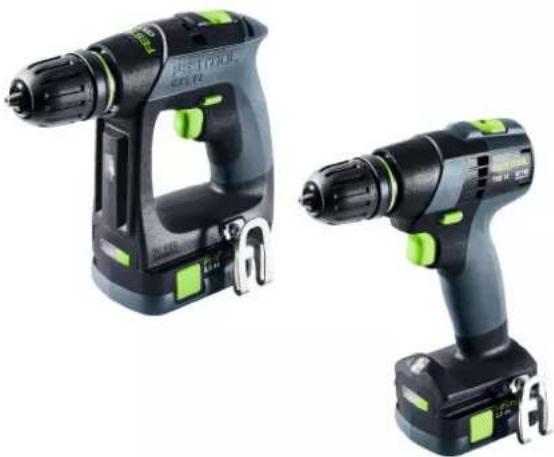

Typ produktu	Bezdrátová vrtačka-šroubovák
Značka	Festool
Model	CXS 12
Napětí baterie	10,8 V
Otáčky naprázdno (1. rychlost)	0 - 470 ot./min
Otáčky naprázdno (2. rychlost)	0 - 1600 ot./min
Max. krouticí moment (měkký materiál)	17 Nm
Max. krouticí moment (tvrdý materiál)	30 Nm
Nastavitelný krouticí moment (1. rychlost)	1,1 - 8 Nm
Nastavitelný krouticí moment (2. rychlost)	0,4 - 2,3 Nm
Rozsah upínání sklíčidla	1,0 - 10 mm
Max. průměr vrtání do dřeva	35 mm
Max. průměr vrtání do kovu	10 mm
Nástrojový držák ve vřetenu	1/4" (vnitřní šestihran)
Hmotnost (se sklíčidlem a klipem, bez baterie)	0,9 kg
Osvětlení	Integrované LED s dlouhotrvajícím osvětlením
Hladina akustického tlaku	75 dB(A)
Hladina akustického výkonu	86 dB(A)
Hodnota vibrací	< 2,5 m/s²
Kompatibilní baterie	Festool BP 12
Údržba	Čistěte ventilační otvory, udržujte kontakty čisté
Bezpečnost	Používejte ochranu sluchu, brýle, rukavice. Používejte pouze s bateriemi Festool.

Často kladené otázky - CXS 12 FESTOOL

Jak změnit směr otáčení?

Použijte přepínač směru otáčení vpravo/vlevo [1-7]: posuňte jej doleva pro otáčení vpravo, doprava pro otáčení vlevo. Umístěte jej do střední polohy pro uzamčení vypínače.

Jak nastavit utahovací moment?

Otáčejte kolečkem [1-9] pro nastavení momentu mezi polohami 1 (nízký) a 13 (vysoký). Pro vrtání umístěte značku na symbol vrtáku (maximální moment). Zazní zvukový signál, když je dosaženo zvoleného momentu.

Co dělat, když je baterie vybitá?

Zazní jediný zvukový signál a nástroj se zastaví. Nabijte baterii vhodnou nabíječkou Festool (typ BP 12) nebo ji vyměňte za nabitou baterii.

Jak používat LED osvětlení?

LED osvětlení se automaticky rozsvítí při stisknutí vypínače. Pro dlouhotrvající osvětlení otočte kolečko [1-9] na symbol trvalého osvětlení. Krátce stiskněte vypínač pro aktivaci; po 10 minutách se vypne.

Mohu použít sklíčidlo 13 mm?

Ano, je možné použít vrtací sklíčidla Festool o průměru 13 mm kromě dodávaného standardního sklíčidla 10 mm.

Jak čistit zařízení?

Před čištěním vyjměte baterii. Pravidelně čistěte ventilační otvory pro zajištění proudění vzduchu. Udržujte čisté elektrické kontakty nástroje, nabíječky a baterie.

Jaké příslušenství je kompatibilní?

Používejte pouze příslušenství doporučené společností Festool, zejména bity, vrtáky a sklíčidla CENTROTEC. Kompatibilní baterie jsou Festool BP 12 (10,8 V). Nepoužívejte příslušenství jiných značek bez ověření.

Co dělat v případě přehřátí?

Pokud se elektrické nářadí zastaví s jediným zvukovým signálem, znamená to přehřátí. Nechte jej vychladnout před opětovným zapnutím. Snižte pracovní zátěž, abyste zabránili dalšímu přehřátí.

Jak změnit rychlost?

Použijte tlačítko volby rychlosti [1-6] pro přepínání mezi 1. rychlostí (0-470 ot./min, vysoký moment) a 2. rychlostí (0-1600 ot./min, vysoká rychlost). Toto přepnutí provádějte pouze při vypnutém nástroji.

Kde najít náhradní díly?

Používejte pouze originální náhradní díly Festool. Navštivte www.festool.fr/services pro nalezení nejbližšího autorizovaného servisu nebo objednání dílů. Opravy vyžadující otevření krytu motoru musí provádět autorizovaný servis.

NÁVOD K OBSLUZE CXS 12 FESTOOL

de	Originalbetriebsanleitung - Akku-Bohrschrauber 8
en	Original instructions - Cordless drill 14
fr	Notice d’utilisation d’origine - Perceuses-visseuses sans fil 20
es	Manual de instrucciones original - Taladro atornillador de bateríarschrauber 27
it	Istruzioni per l’uso originali - Trapano avvitatore a batteria 34
nl	Originele gebruiksaanwijzing - Accuschroefboormachine 40
sv	Originalbruksanvisning - Batteri-borr/skruvdragare 46
fi	Alkuperäiset käyttöohjeet - Akkukäyttöinen porakone/ruuvinväännin 52
da	Original brugsanvisning - Akku bore-skruemaskine 58
nb	Originalbruksanvisning - Batteridrevet bor-/skrumaskin 64
pt	Manual de instruções original - Aparafusadora de acumulador	70
cs	Originální návod k použití - Vrtací akušroubovák	77
pl	Oryginalna instrukcja eksploatacji - Akumulatorowa wiertarko-wkrętarka	83

CXS 12

TXS 12

CS Prohlášení o shodě EU. Prohlašujeme s veškerou odpovědností, že tento výrobek splňuje všechny příslušné požadavky následujících směrnic EU a že byly použity následující normy nebo normativní dokumenty:

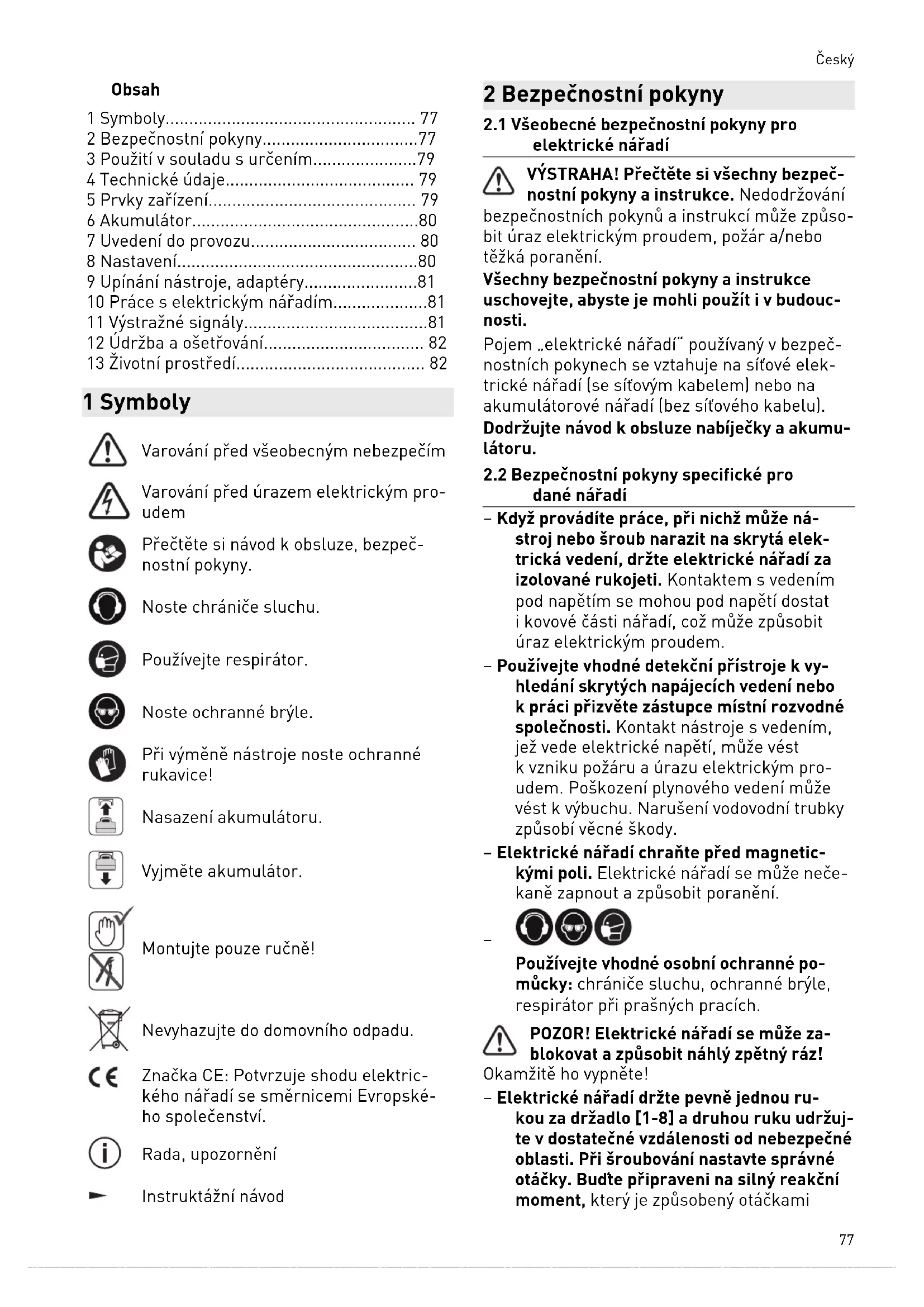

1 Symboly....77
2 Bezpečnostní pokyny....77
3 Použití v souladu s určením....79
4 Technické údaje.... 79
5 Prvky zařízení.... 79
6 Akumulátor....80
7 Uvedení do provozu.... 80
8 Nastavení....80
9 Upínání nástroje, adaptéry....81
10 Práce s elektrickým nářadím......81
11 Výstražné signály....81
12 Údržba a ošetřování.... 82
13 Životní prostředí.... 82

1 Symboly

Varování před všeobecným nebezpečím

Varování před úrazem elektrickým pro- udem

Přečtěte si návod k obsluze, bezpečnostní pokyny.

Noste chrániče sluchu.

Používejte respirátor.

Noste ochranné brýle.

Při výměně nástroje noste ochranné rukavice!

Nasazení akumulátoru.

Vyjměte akumulátor.

Montujte pouze ručně!

Nevyhazujte do domovního odpadu.

Značka CE: Potvrzuje shodu elektrického nářadí se směrnicemi Evropského společenství.

Rada, upozornění

Instruktážní návod

2 Bezpečnostní pokyny

2.1 Všeobecné bezpečnostní pokyny pro elektrické nářadí

VÝSTRAHA! Přečtěte si všechny bezpečnostní pokyny a instrukce. Nedodržování

bezpečnostních pokynů a instrukcí může způsobit úraz elektrickým proudem, požár a/nebo těžká poranění.

Všechny bezpečnostní pokyny a instrukce uschovejte, abyste je mohli použít i v budoucnosti.

Pojem „elektrické nářadí“ používaný v bezpečnostních pokynech se vztahuje na síťové elektrické nářadí (se síťovým kabelem) nebo na akumulátorové nářadí (bez síťového kabelu).

Dodržujte návod k obsluze nabíječky a akumulátoru.

2.2 Bezpečnostní pokyny specifické pro dané nářadí

• Když provádíte práce, při nichž může nástroj nebo šroub narazit na skrytá elektrická vedení, držte elektrické nářadí za izolované rukojeti. Kontaktem s vedením pod napětím se mohou pod napětí dostat i kovové části nářadí, což může způsobit úraz elektrickým proudem.
• Používejte vhodné detekční přístroje k vyhledání skrytých napájecích vedení nebo k práci přizvěte zástupce místní rozvodné společnosti. Kontakt nástroje s vedením, jež vede elektrické napětí, může vést k vzniku požáru a úrazu elektrickým pro-udem. Poškození plynového vedení může vést k výbuchu. Narušení vodovodní trubky způsobí věcné škody.

– Elektrické nářadí chraňte před magnetickými poli. Elektrické nářadí se může nečekaně zapnout a způsobit poranění.

Používejte vhodné osobní ochranné po- můcky: chrániče sluchu, ochranné brýle, respirátor při prašných pracích.

POZOR! Elektrické nářadí se může zablokovat a způsobit náhlý zpětný ráz!

Okamžitě ho vypněte!

– Elektrické nářadí držte pevně jednou ru-kou za držadlo [1-8] a druhou ruku udržuj-te v dostatečné vzdálenosti od nebezpečné oblasti. Při šroubování nastavte správné otáčky. Budte připraveni na silný reakční moment, který je způsobený otáčkami

Český

elektrického nářadí a může způsobit poranění.

– Elektrické nářadí nepoužívejte v dešti nebo ve vlhkém prostředí. Vlhkost v elektrickém nářadí může způsobit zkrat a požár.
- Než elektrické nářadí odložíte, počkejte, dokud se nezastaví. Nástroj se může zaháknout a způsobit ztrátu kontroly nad elektrickým nářadím.
- Zabraňte neúmyslnému zapnutí. Přenášení elektrického nářadí s prstem na hlavním vypínači může vést k úrazu. Když elektrické nářadí nepoužíváte, nastavte spínač pro zajištění při přepravě [1-7] do prostřední polohy.
– Ovládací prvky, jako např. vypínač, neupravujte nebo nezablokovávejte.
– Pro napájení akumulátorového elektrického nářadí používejte pouze určené akumulátory, a nikoli síťové adaptéry. K nabíjení akumulátorů nepoužívejte nabíječky od jiných výrobců. Používání příslušenství neschváleného výrobcem může vést k úrazu elektrickým proudem a/nebo těžkému po- ranění.

- Varovaní před škodlivým světelným zářením. Nedívejte se delší dobu do světelného paprsku. Nemiřte světelný paprsek na jiné osoby nebo zvířata. Optické záření může poškodit zrak – [4].

• Při prašné práci používejte odsávání prachu.
  – Nepoužívejte nástroje a příslušenství, které nejsou výrobcem speciálně určené a doporučené pro toto elektrické nářadí. Jen samotná skutečnost, že lze příslušenství nebo nástroj upevnit na nářadí, nezaručuje bezpečné použití. Může se zvýšit nebezpečí poranění a opotřebení elektrického nářadí a zhoršit kvalita pracovních výsledků.
  – V závislosti na druhu a použití příslušenství může dojít k uvolňování částic, uvolnění nástroje a částí nástroje. Může dojít k zvýšení prašnosti a nečekaným pohybům. Používejte vhodné osobní ochranné pomůcky. Budťe připraveni na silný reakční moment, který je způsobený otáčkami elektrického nářadí a může způsobit poranění.

2.3 Bezpečnostní pokyny při používání dlouhých vrtáků

• V žádném případě nepracujte s vyššími otáčkami, než jsou maximálně přípustné otáčky pro vrták. Při vyšších otáčkách se může vrták mírně ohnout, pokud se může volně otáčet bez kontaktu s obrobekem, a způsobit poranění.
• Začinejte vždy vrtat s nízkými otáčkami, a když je vrták v kontaktu s obrobkem. Při vyšších otáčkách se může vrták mírně ohnout, pokud se může volně otáčet bez kontaktu s obrobkem, a způsobit poranění.
• Nevyvíjejte nadměrný tlak, vyvíjejte při- měřený tlak pouze v podélném směru vůči vrtáku. Vrtáky se mohou ohnout, v důsled- ku toho prasknout nebo způsobit ztrátu kontroly a poranění.

2.4 Hodnoty emisí

Hodnoty zjištěné podle EN 62841 představují typicky:

Při práci vzniká hluk Poškození sluchu

▶ Používejte chrániče sluchu.

Hodnota vibrací a_h (součet vektorů ve třech směrech) a nejistota K zjištěné podle EN 62841:

$$ a _ {h} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Uvedené emitované hodnoty (vibrace, hlučnost)

• slouží k porovnání nářadí,
  – jsou vhodné také pro předběžné posouzení zatížení vibracemi a hlukem při použití nářadí,
• vztahují se k hlavním druhům použití elektrického nářadí.

UPOZORNĚNÍ

Hodnoty emisí se mohou od uvedených hodnot lišit. Závisí to na použití nářadí a druhu obrobku.

▶ Posud'te skutečné zatížení během celého provozního cyklu.
- V závislosti na skutečném zatížení je nutné stanovit vhodná bezpečnostní opatření na ochranu pracovníka.

– pro vrtání do kovu, dřeva, plastu a podobných materiálů,
- pro zašroubovávání a utahování šroubů.
- pro použití s akumulátorem Festool BP 12.

Za škody a úrazy vzniklé nesprávným použitím odpovídá uživatel; spadá sem poškození a opotřebení vzniklé použitím lém průmyslovém provozu.

3 Použití v souladu s určením

Akušroubovák je vhodný

4 Technické údaje

Akumulátorové vrtací šroubováky CXS 12, TXS 12
Napětí motoru 10,8 V		---
Volnoběžné otáčky* 1. stupeň		0-470 min ^-1
	2. stupeň	0-1 600 min ^-1
Max. krouticí moment měkký šroubový spoj (dře-vo)		17 Nm
	tuhý šroubový spoj (kov) 30 Nm
Nastavitelný krouticí moment** 1. stupeň 1,1-8 Nm
	2. stupeň 0,4-2,3 Nm
Upínací rozsah sklíčidla 1,0-10 mm***
Průměr vrtání max. dřevo 35 mm
	kov 10 mm
Šroubování do smrkového dřeva do ∅ 6 mm
Upnutí nástroje ve vrtacím vřetenu		1/4"
Hmotnost s vrtacím sklíčidlem a sponou na pásek, bez akumuláto-ru.		0,9 kg

* Údaje ohledně otáček jsou s plně nabitým akumulátorem.

** U dolních stupňů krouticího momentu jsou maximální otáčky nižší (hodnoty při chodu vpravo).

*** Údaj se vztahuje na rozsah upnutí vrtacího sklíčidla, které je součástí dodávky. Lze používat také vrtací sklíčidla Festool 13 mm.

5 Prvky zařízení

[1-1] Tlačítka pro uvolnění akumulátoru
[1-2] Tlačítko ukazatele kapacity na akumulátoru
[1-3] Ukazatel kapacity
[1-4] LED světlo
[1-5] Vypínač

[1-6] Přepínač stupňů
[1-7] Přepínač pravého/levého chodu a blokování zapnutí / přepravní pojistka
[1-8] Držadlo
[1-9] Seřizovací kolečko pro krouticí moment / vrtání / trvalé zapnutí a trvalé vypnutí osvětlení
[1-10] Spona na opasek

Český

[1-11] Zásobník bitů

[1-12] Izolované plochy pro uchopení (oblast vyznačená šedou barvou)

Zobrazené nebo popsané příslušenství zčásti není součástí dodávky.

Uvedené obrázky se nacházejí na začátku návo- du k použití.

6 Akumulátor

Před nasazením akumulátoru zkontrolujte, zda je rozhraní akumulátoru čisté. Znečištěné rozhraní akumulátoru může zabránit správnému kontaktu a způsobit poškození kontaktů.

Nesprávný kontakt může způsobit přehřátí a poškození nářadí.

[2A]

Vyjměte akumulátor.

[2B]

Nasad'te akumulátor tak, aby zaskočil.

① Další informace k nabíječce a akumulátoru s ukazatelem kapacity najdete v návodech k obsluze nabíječky a akumulátoru.

7 Uvedení do provozu

UPOZORNĚNÍ

Nebezpečí poranění

▶ Montáž provádějte pouze při vypnutém elektrickém nářadí!

7.1 Spona na pásek [1-10]

Spona na pásek umožňuje upevnit elektrické nářadí na krátkou dobu na pracovní oděv. Pomocí šroubu ji lze namontovat vpravo nebo vlevo na elektrické nářadí [3].

7.2 Zapnutí/vypnutí [1-5]

Stisknutí = zapnutí, uvolnění = vypnutí

i Tlakem na vypínač lze plynule regulovat otáčky.

Pro zajištění vypínače uvedte spínač pro chod vpravo/vlevo [1-7] do středové polohy.

LED světlo [1-4] svítí při stisknutém vypínači [1-5], viz kapitolu 8.4.

8 Nastavení

UPOZORNĚNÍ

Nebezpečí poranění

▶ Nastavení provádějte pouze při vypnutém elektrickém nářadí!

8.1 Změna směru otáčení [1-7]

- Přepínač doleva = pravý chod - Přepínač doprava = levý chod

8.2 Změna stupně

Pomocí přepínače stupňů [1-6] lze přepínat převodovku při vypnutém elektrickém nářadí.

8.3 Nastavení krouticího momentu [1-9]

Šroubování

▶ Nastavte krouticí moment na seřizovacím kolečku [1-9].
Zkontrolujte krouticí moment pomocí zku-šebního šroubování do kousku stejného materiálu.
▶ Vždy zkontrolujte výsledek práce.

i Poloha 1 = nízký krouticí moment Poloha 13 = vysoký krouticí moment

i Jestliže teplota elektrického nářadí činí méně než 0 °C, může dojít k odchylkám vypínacích hodnot krouticího momentu. Ponechejte elektrické nářadí v chodu na volnoběh (seřizovací kolečko na symbolu vr-táku, dokud se nezahřeje.

Akustický signál při dosažení nastaveného krouticího momentu, elektrické nářadí se vypne. Elektrické nářadí se znovu rozběhne, až když uvolníte a znovu stisknete vypínač [1-5].

Vrtání

Značka ukazuje na symbol vrtání MAXimální krouticí moment.

8.4 Nastavení osvětlení [1-9]

Osvětlení nakonfigurujte pomocí seřizovacího kolečka [1-9].

Značka ukazuje na polohu 1 až 13 nebo symbol vrtáku 🚠️D světlo [1-4] se zapne a vypne vždy automaticky s elektrickým nářadím. LED světlo svítí ještě krátkou chvíli po vypnutí.

Značka ukazuje na trvalé zapnutí osvětlení / maximální krouticí moment. Pro

trvalé zapnutí LED osvětlení krátce stiskněte vypínač [1-5]. Po 10 minutách se LED osvětlení automaticky vypne.

Značka ukazuje na trvalé vypnutí osvětlení / maximální krouticí moment. LED

osvětlení je trvale vypnuté.

9 Upínání nástroje, adaptéry

VAROVÁNÍ

Nebezpečí poranění

- Před veškerými pracemi na elektrickém nářadí z něj vyjměte akumulátor.

UPOZORNĚNÍ

Nebezpečí poranění o horký a ostrý nástroj

▶ Nepoužívejte tupé a vadné nástroje.

- Při manipulaci s nástrojem noste ochranné rukavice.

Před prvním použitím: vrtací vřeteno potřete malým množstvím univerzálního tuku.

9.1 Sklíčidlo CENTROTEC [5]

Rychlá výměna nástrojů se stopkou CENTRO-TEC.

VÝSTRAHA! Nástroje CENTROTEC upínejte pouze do sklíčidla CENTROTEC.

Při výměně noste ochranné rukavice!

9.2 Sklíčidlo [6]

Pro upínání vrtáků a bitů s max. průměrem stopky 10 mm.

VÝSTRAHA! Nástroj upněte do sklíčidla vystředěně.

9.3 Úhlový nástavec [7]

Vrtání a šroubování v pravém úhlu k elektrickému nářadí (částečně příslušenství).

9.4 Upnutí nástroje ve vrtacím vřetenu [8]

Bity lze vsadit přímo do šestihranného upínání ve vrtacím vřetenu.

10 Práce s elektrickým nářadím

VAROVÁNÍ

Nebezpečí poranění

▶ Elektrické nářadí nasazujte na šroub pouze vypnuté!
▶ Upevněte obrobek tak, aby se při práci nemohl pohnout.
▶ Udržujte ruce mimo dosah použitého rotujícího nástroje.

UPOZORNĚNÍ

Nebezpečí popálení

Upínání nástroje a nářadí se mohou během provozu velmi zahřát!

▶ Nechte je před zavěšením na sponu na pásek vychladnout.

10.1 Zásobník bitů [1-11]

UPOZORNĚNÍ

Nebezpečí poranění kovovými třískami v zásobníku bitů.

Zásobník bitů pravidelně čistěte a odstraňujte třísky.

Magnetický, pro uložení bitů nebo držáků bitů.

11 Výstražné signály

Výstražné signály zní při následujících provozních stavech a elektrické nářadí se vypne:

Akustický signál Příčina Opatření

Jednou pípne. Vybitý/nekompatibilní akumulátor. Nabijte/vyměňte akumulátor.

Elektrické nářadí je přetížené. Snižte zatížení elektrického nářadí.

Při stisknutí vypínače: Elektrické nářadí je přehřáté.

Po vychladnutí uvedte elektrické nářadí opět do provozu.

Akustický signál Příčina Opatření

Dvakrát pípne. Nastavený krouticí moment dosažen. -

Nepřetržitě pípá. Elektrické nářadí je vadné. Pro odstranění poruchy kontaktujte výrobce.

12 Údržba a ošetřování

VAROVÁNÍ

Nebezpečí úrazu elektrickým proudem

- Před prováděním údržby a ošetřování vždy vyjměte z elektrického nářadí akumulátor.

▶ Všechny práce údržby a opravy, které vyžadují otevření krytu motoru, smí provádět pouze autorizovaný zákaznický servis.

Servis a opravy smí provádět pouze výrobce nebo servisní dílny. Nejbližší adresu najdete na: www.festool.cz/sluzby

Používejte jen originální náhradní díly Festool! Obj. č. na: www.festool.cz/sluzby

Pro zajištění cirkulace vzduchu musí být chladicí otvory udržovány stále volné a čisté.

Připojovací kontakty elektrického nářadí, nabíječky a akumulátory udržujte čisté.

13 Životní prostředí

Nářadí nevyhazujte do domovního odpadu! Nářadí, příslušenství a obaly odevzdejte k ekologické recyklaci. Dodržujte

platné vnitrostátní předpisy.

Před likvidací je třeba ze starého zařízení vyjmout případné vybité staré baterie a staré akumulátory, které nejsou uzavřené ve starém nářadí, a dále žárovky, které lze ze starého zařízení vyjmout bez poškození. Staré baterie a akumulátory tak lze odevzdat k řádné recyklaci.

Podle evropské směrnice o odpadních elektrických a elektronických zařízeních a provádění v národním právu se musí staré elektrické nářadí shromažďovat odděleně a odevzdat k ekologické recyklaci.

Informace o sběrných místech pro řádnou likvidaci najdete na www.festool.cz/recycling.

Informace k REACH: www.festool.cz/reach

Spis treści

1 Symbole....83
