INSTRUKCJA OBSŁUGI BHC 18 FESTOOL

pt Declaração de conformidade UE. Sob nossa inteira responsabilidade, declaramos que este produto está de acordo com todas as exigências relevantes das seguintes diretivas UE, tendo sido tomadas por base as seguintes normas ou documentos normativos:
ГУ Декларация о соответствии ЕС. Мы со всей ответственностью заявляем, что данная продукция соответствует всем применимым требованиям следующих Директив ЕС, стандартов и нормативных документов:
CS Prohlášení o shodě EU. Prohlašujeme s veškerou odpovědností, že tento výrobek splňuje všechny příslušné požadavky následujících směrnic EU a že byly použity následující normy nebo normativní dokumenty:
pl Deklaracja zgodności UE. Niniejszym oświadczamy na własną odpowiedzialność, że produkt ten spełnia wszystkie obowiązujące wymogi następujących dyrektyw UE, norm lub dokumentów normatywnych.

2006/42/EC, 2014/30/EU, 2014/53/EU, 2011/65/EU

EN 62841-1:2015 + AC:2015,

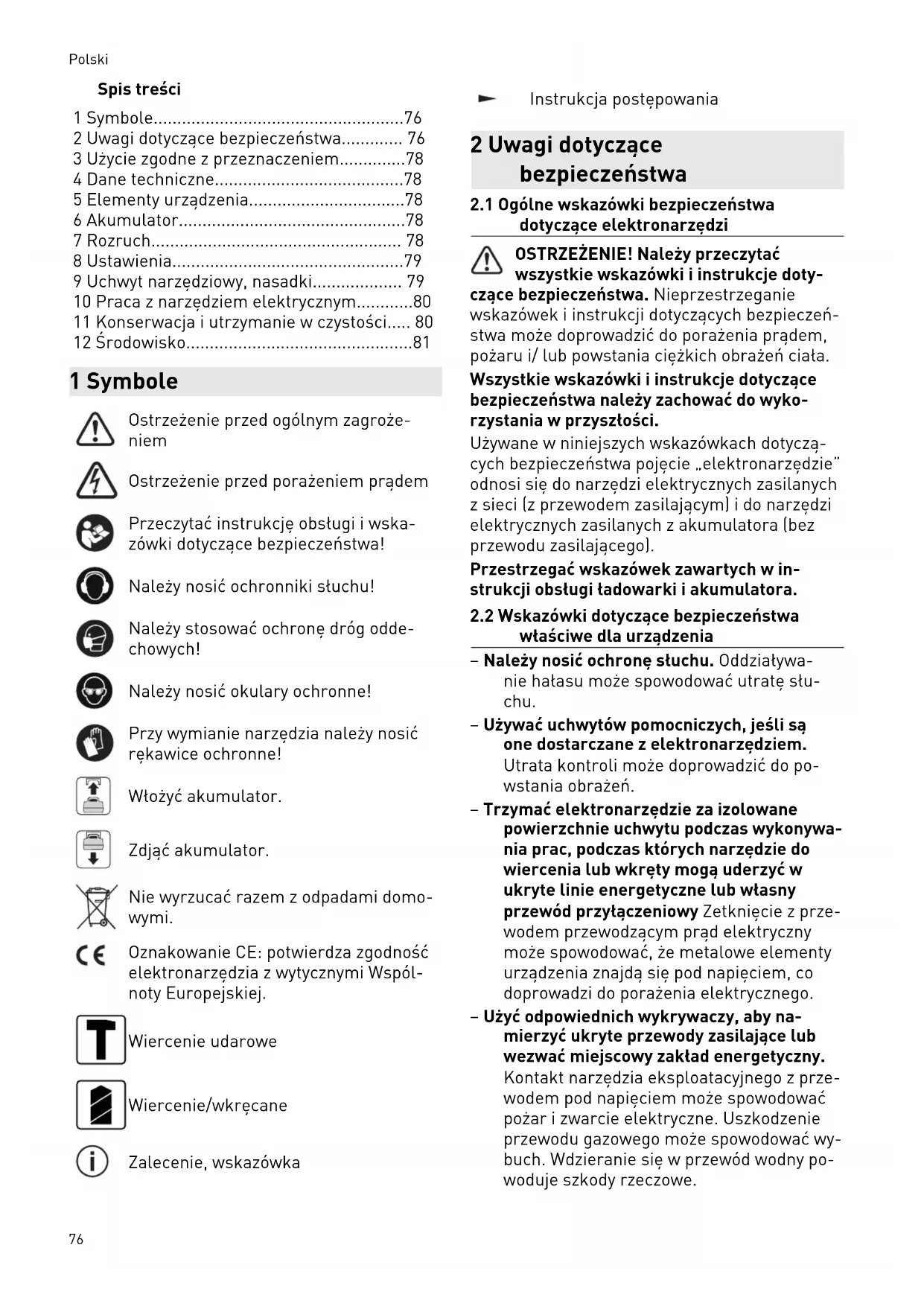

1 Symbole....76
2 Uwagi dotyczące bezpieczeństwa.... 76
3 Użycie zgodne z przeznaczeniem....78
4 Dane techniczne....78
5 Elementy urządzenia....78
6 Akumulator....78
7 Rozruch.... 78
8 Ustawienia....79
9 Uchwyt narzędziowy, nasadki.... 79
10 Praca z narzędziem elektrycznym......80
11 Konserwacja i utrzymanie w czystości..... 80
12 Środowisko....81

1 Symbole

Ostrzeżenie przed ogólnym zagroże- niem

Ostrzeżenie przed porażeniem prądem

Przeczytać instrukcję obsługi i wska- zówki dotyczące bezpieczeństwa!

Należy nosić ochronniki słuchu!

Należy stosować ochronę dróg odde- chowych!

Należy nosić okulary ochronne!

Przy wymianie narzędzia należy nosić rękawice ochronne!

Włożyć akumulator.

Zdjąć akumulator.

Nie wyrzucać razem z odpadami domowymi.

Oznakowanie CE: potwierdza zgodność elektronarzędzia z wytycznymi Współnoty Europejskiej.

Wiercenie udarowe

Wiercenie/wkręcane

Zalecenie, wskazówka

Instrukcja postępowania

2 Uwagi dotyczące bezpieczeństwa

2.1 Ogólne wskazówki bezpieczeństwa dotyczące elektronarzędzi

OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa. Nieprzestrzeganie wskazówek i instrukcji dotyczących bezpieczeństwa może doprowadzić do porażenia prądem, pożaru i/ lub powstania ciężkich obrażeń ciała.

Wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa należy zachować do wykorzystania w przyszłości.

Używane w niniejszych wskazówkach dotyczących bezpieczeństwa pojęcie „elektronarzędzie” odnosi się do narzędzi elektrycznych zasilanych z sieci (z przewodem zasilającym) i do narzędzi elektrycznych zasilanych z akumulatora (bez przewodu zasilającego).

Przestrzegać wskazówek zawartych w instrukcji obsługi ładowarki i akumulatora.

2.2 Wskazówki dotyczące bezpieczeństwa właściwe dla urządzenia

– Należy nosić ochronę stuchu. Oddziaływanie hałasu może spowodować utratę stuchu.
– Używać uchwytów pomocniczych, jeśli są one dostarczane z elektronarzędziem. Utrata kontroli może doprowadzić do powstania obrażeń.
- Trzymać elektronarzędzie za izolowane powierzchnie uchwytu podczas wykonywania prac, podczas których narzędzie do wiercenia lub wkręty mogą uderzyć w ukryte linie energetyczne lub własny przewód przyłączeniowy Zetknięcie z przewodem przewodzącym prąd elektryczny może spowodować, że metalowe elementy urządzenia znajdą się pod napięciem, co doprowadzi do porażenia elektrycznego.
– Użyć odpowiednich wykrywaczy, aby na- mierzyć ukryte przewody zasilające lub wezwać miejscowy zakład energetyczny. Kontakt narzędzia eksploatacyjnego z prze- wodem pod napięciem może spowodować pożar i zwarcie elektryczne. Uszkodzenie przewodu gazowego może spowodować wy- buch. Wdzieranie się w przewód wodny po- woduje szkody rzeczowe.

– Trzymać elektronarzędzie z dala od pół magnetycznych. Elektronarzędzie może się nieoczekiwanie włączyć i spowodować obrażenia.
– W trakcie pracy mogą powstawać szkodliwe/ trujące pyty (np. w przypadku powłok zawierających ołów, niektórych rodzajów drewna lub metali). Stykanie się z tymi pytami lub ich wdychanie może stanowić niebezpieczeństwo dla operatora lub osób znajdujących się w pobliżu. Należy przestrzegać przepisów bezpieczeństwa obo-wiązujących w danym kraju.
– Należy stosować odpowiednie środki ochrony dróg oddechowych, aby chronić zdrowie. Zapewnić wystarczającą wentylację w zamkniętych pomieszczeniach.
– Prace, podczas których powstaje pył, wymagają użycia odsysania pyłu.

Należy stosować odpowiednie środki ochrony indywidualnej: ochronniki słuchu, okulary ochronne, maska przeciwpyłowa w przypadku prac, podczas których powstaje pyt.

OSTROŻNIE! Urządzenie elektryczne może się zablokować i spowodować na-

gły odrzut! Natychmiast wyłączyć!

• Zakleszczone w materiale narzędzie można w prosty sposób z powrotem wyjąć poprzez zmianę kierunku obrotu.
  – Nie używaj elektronarzędzia w deszczu lub w wilgotnym otoczeniu. Wilgoć w elektronarzędziu może doprowadzić do zwarcia.
  – Nie manipulować przy elementach obstugowych, takich jak włącznik/wyłącznik, ani ich nie blokować.
• Do zasilania elektronarzędzi akumulatorowych nie należy używać zasilaczy lub nieoryginalnych akumulatorów. Nie używać do ładowania akumulatorów nieoryginalnych ładowarek. Zastosowanie wyposażenia niedopuszczonego przez producenta może doprowadzić do porażenia prądem elektrycznym i/ lub poważnego wypadku.
  – Nie używać narzędzi roboczych ani wyposażenia, które nie zostało przewidziane i zalecone przez producenta jako wyposażenie specjalnie przeznaczone do tego elektronarzędzia. Fakt, że wyposażenie lub narzędzia robocze można zamocować do elektronarzędzia nie gwarantuje bezpiecz-

nego używania. Niebezpieczeństwo odniesienia obrażeń i zużycia elektronarzędzia może wzrosnąć, a jakość wyników pracy może się pogorszyć.

- W zależności od rodzaju i zastosowania wyposażenia, od narzędzia roboczego mogą odpadać cząstki state i większe elementy. Może dojść do zwiększonego pylenia i do nieoczekiwanych ruchów. Należy stosować odpowiednie środki ochrony indywidualnej. Należy przygotować się na wysoki moment reakcji, który może być spowodowany obrotem elektronarzędzia i prowadzić do zranienia.

2.3 Wskazówki bezpieczeństwa przy używaniu długich wiertet

• Wiercenie zawsze rozpoczynać przy niskiej prędkości obrotowej i przy kontakcie narzędzia do wiercenia z elementem obrabianym. Przy wyższych prędkościach wiertło może się wygiąć, jeśli będzie się swobodnie obracać bez kontaktu z obrabianym przedmiotem, co może spowodować obrażenia.
• Nie wywierać nadmiernego nacisku i naciskać na narzędzie do wiercenia tylko w kierunku wzdłużnym. Wiertła mogą się zginać i łamać lub prowadzić do utraty kontroli nad urządzeniem i urazów.

2.4 Wartości emisji

Wartości określone na podstawie normy EN 62841 wynoszą w typowym przypadku:

Wiercenie z udarem w betonie

Poziom ciśnienia akustyczne- L_PA = 87 dB(A) go

Poziom mocy akustycznej L _WA = 98 dB(A)

Tolerancja błędu K = 3 dB

OSTROŻNIE

Parametry emisji

Uszkodzenie stuchu

▶ Używać ochronników słuchu.

Wartość emisji wibracji a_h (suma wektorowa w trzech kierunkach) oraz tolerancja błędu K ustalone wg EN 62841:

Wiercenie z udarem w betonie a_h = 11 m/s^2

$$ K = 3 \mathrm{m} / \mathrm{s} ^ {2} $$

Podane wartości emisji (wibracje, szmery)

– służą do porównania narzędzi,

Polski

– nadają się do tymczasowej oceny obciążenia wibracjami i hałasem podczas użytkowania,
- odnoszą się do głównych zastosowań elektronarzędzia.

OSTROŻNIE

Rzeczywiste wartości emisji hałasu mogą różnić się od wartości podanych. Zależy to od zastosowania narzędzia i rodzaju obrabiane-go elementu.

Rzeczywiste wartości należy określić dla całego cyklu pracy urządzenia.
W zależności od rzeczywistego obciążenia hałasem należy określić odpowiednie środki bezpieczeństwa, w celu ochrony użytkownika.

3 Użycie zgodne z przeznaczeniem

Młotowiertarka akumulatorowa nadaje się

– do wiercenia udarowego w betonie, cegle i kamieniu,
- do wiercenia bez udaru w drewnie, metalu, ceramice i tw. sztucznym,
- do wkręcania i dokręcania śrub.
- do użytku z akumulatorami Festool serii BP o takiej samej klasie napięcia.

W przypadku eksploatacji niezgodnej z przeznaczeniem, odpowiedzialność pono-si użytkownik.

4 Dane techniczne

Młotowiertarka akumulatorowa	BHC 18
Napięcie silnika 18 V	---
Prędkość na biegu jatowym	0 - 1100 min ^-1
Energia udaru 1,8 J
Tuleja mocująca 43 mm
Uchwyt narzędziowy SDS-plus
Średnica wiertła maks.:
Stal 10 mm
Drewno 25 mm
Wiercenie z udarem w betonie 18 mm
Cieżar z dodatkowym uchwytem bez akumulatora	1,9 kg

5 Elementy urządzenia

[1-1] Uchwyt narzędziowy
[1-2] Tuleja odblokowująca
[1-3] Przełącznik biegu w prawo/w lewo
[1-4] Włącznik/Wyłącznik
[1-5] Uchwyt
[1-6] Przetącznik wiercenie / wiercenie udarowe
[1-7] Zaczep na pasek
[1-8] Akumulator
[1-9] Przycisk zwalniania akumulatora
[1-10] Wskaźnik pojemności
[1-11] Lampka LED
[1-12] Uchwyt dodatkowy
[1-13] Ogranicznik głębokości
[1-14] Zaizolowane powierzchnie chwytania (obszar zaznaczony na szaro)

Niektóre z przedstawionych lub opisanych akcesoriów nie wchodzą w zakres dostawy.

Podane rysunki znajdują się w załączniku instrukcji obsługi.

6 Akumulator

Przed założeniem akumulatora sprawdzić złącze akumulatora pod kątem czystości. Zanieczyszczenie złącza akumulatora może utrudniać prawidłowy kontakt i prowadzić do uszkodzenia styków.

Zaburzony kontakt może spowodować przegrzanie i uszkodzenie urządzenia.

[2 A] Zdjąć akumulator.
[2 B] Założyć akumulator aż do zablokowania.

Dalsze informacje dotyczące ładowarki i akumulatora ze wskazaniem pojemności można znaleźć w instrukcjach obsługi ładowarki i akumulaora.

7 Rozruch

OSTROŻNIE

Niebezpieczeństwo zranienia

▶ Montaż tylko przy wyłączonym elektrona-rzędziu!

7.1 Włączanie/ wyłączanie [1-4]

Naciśnięcie = WŁ., Puszczenie = WYŁ.

W zależności od nacisku na włącznik/wyłącznik prędkość jest regulowana bezstopniowo.

7.2 Oświetlenie i wskazywanie poziomu naładowania akumulatora

LED w lampie [1-11] stuży jako oświetlenie i do wskazywania poziomu natadowaumulatora [1-10].

Po włączeniu przełącznika wt./wyt. [1-4] automatycznie wskazuje poziom naładowania akumulatora (nie w przypadku akumulatorów NiCd i NiMH).

zielona dioda LED – state światło: poziom natadowania > 60 %

zielona dioda LED – wolne miganie: poziom natado- wania 30 % – 60 %

zielona dioda LED – szybkie miganie: poziom nata-dowania 0 % - 30 %

żółta dioda – state świat- to:akumulator jest rozta- dowany

czerwona dioda – stałe światło:temperatura akumulatora, układu elektronicznego lub silnika przekracza dopuszczalną wartość graniczną.

czerwona dioda – miganie: ogólne wskazanie zakłócenia, np.: brak pełnego styku, zwarcie, uszkodzenie akumulatora itd.

W przypadku, gdy akumulator się rozładowat, nastąpita awaria zasilania lub odłączenie wtyczki sieciowej, włącznik/wyłącznik należy natychmiast ustawić w pozycji wyłączonej. Zapobiegnie to niekontrolowanemu ponownemu włączeniu.

8 Ustawienia

OSTROŻNIE

Niebezpieczeństwo zranienia

- Wprowadzać ustawienia tylko przy wyłączonym narzędziu elektrycznym!

8.1 Zmiana kierunku obrotów [1-3]

- przetącznik w lewo = obroty w prawo - przetącznik w prawo = obroty w lewo

8.2 Ustawianie trybu pracy

Wiercenie udarowe

Przełącznik [1-6] na symbol udaru.

Wiercenie/wkreçane

Przełącznik [1-6] na symbol wiercenia.

9 Uchwyt narzędziowy, nasadki

OSTRZEŻENIE

Niebezpieczeństwo zranienia

- Przed rozpoczęciem konserwacji elektro-narzędzia, odłączyć od niego akumulator.

OSTROŻNIE

Niebezpieczeństwo zranienia związane z go- racymi i ostrymi narzędziami

▶ Nie stosować stępionych ani uszkodzonych narzędzi.
- Przy obstudze narzędzie stosować rękawice ochronne.

9.1 Wymiana narzędzia [3]

① Wiertła mocowane są z wykorzystaniem systemu SDS-plus bez użycia kluczy narzędziowych.

Zaktadanie narzędzia

▶ Wyczyścić trzon narzędzia i posmarować smarem uniwersalnym.
▶ Nie odsuwać tulei odblokowującej [1-2], a jedynie obracając narzędziem wprowadzić je w uchwyt [1-1], aż zostanie ono wczepione.
▶ Sprawdzić prawidłowe osadzenie narzędzia.

Wyjmowanie narzędzia roboczego

- Przesunąć tuleję odblokowującą [1-2] do tytu i wyjąć narzędzie.

9.2 Uchwyt narzędziowy CENTROTEC [4]

Szybka wymiana elektronarzędzi z uchwytem CENTROTEC.

OSTRZEŻENIE! Narzędzia robocze CENTROTEC należy mocować tylko w uchwytach narzędziowych CENTROTEC.

Podczas wymiany nosić rękawice ochronne!

- Przed rozpoczęciem pracy z zastosowaniem uchwytu narzędziowego CENTROTEC ustawić przełącznik [1-6] na symbol wiercenia.

9.3 uchwyt dodatkowy [1-12]

OSTRZEŻENIE! Zawsze korzystać z dodatkowego uchwytu [1-12].

Montaż dodatkowego uchwytu [5]

• Założyć dodatkowy uchwyt [1-12] na szyjce przekładni. Wybrać pozycję odpowiednią do zastosowania.
  ▶ Dokręcić uchwyt pomocniczy [1-12] do momentu, gdy będzie mocno przymocowany do elektronarzędzia.

9.4 Ogranicznik głębokości [1-13]

① Za pomocą ogranicznika głębokości [1-13] można ustawić głębokość wiercenia.

Montaż ogranicznika głębokości [1-13]

▶ Odkręcić część chwytową uchwytu dodatkowego [1-12] zgodnie z ruchem wskazówek zegara.
▶ Włożyć ogranicznik głębokości [1-13] w uchwyt dodatkowy [1-12].
Wyciągnąć ogranicznik głębokości [1-13] na tyle, aby odstęp pomiędzy końcówką wiertła oraz końcówką ogranicznika głębokości odpowiadał żądanej głębokości otworu.
▶ Ponownie dokręcić część chwytową uchwytu dodatkowego [1-12].

9.5 Odsysanie

Należy przestrzegać obowiązujących przepisów bezpieczeństwa dot. pytów, na stanowisku pracy muszą być zachowane odpowiednie wartości graniczne. W przypadku określonego poziomu zapylenia oraz zgodnie z przepisami ko- nieczne jest ew. odsysanie. Firma Festool ofe- ruje w tym celu dyszę do pyłu wiertarskiego, stanowiącą element systemu wyposażenia.

Używać ssawki do zwiercin [6]

① Jeśli odkurzacz mobilny posiada funkcję automatycznego czyszczenia, należy ją wytączyć.

▶ Półłączyć odkurzacz mobilny i włączyć go.
▶ Pczymocować dyszę do zwiercin do ściany, podłogi lub sufitu.

Dysza do zwiercin przylega do powierzchni.

▶ Ustawić wiertło.

10 Praca z narzędziem elektrycznym

OSTRZEŻENIE

Niebezpieczeństwo zranienia

Zamocować element obrabiany w taki sposób, aby nie mógł poruszyć się w czasie obróbki.
- Trzymać ręce z dala od obracającego się narzędzia roboczego.

OSTROŻNIE

Niebezpieczeństwo poparzenia

Uchwyt narzędziowy i narzędzie robocze mogą się znacznie nagrzewać podczas pracy!

- Przed zawieszeniem na klipsie przy pasku pozostawić do ostygnięcia

10.1 zaczep na pasek [1-7]

Zaczep do paska (prawy/ lewy) umożliwia tym-czasowe zamocowanie urządzenia na odzieży roboczej.

10.2 Akustyczne sygnały ostrzegawcze

Akustyczne sygnały ostrzegawcze emitowane są przy następujących stanach po czym następuje wyłączenie elektronarzędzia:

Roztadowanie akumulatora lub prze- ciążenie elektronarzędzia:

peep

▶ Wymienić akumulator
▶ Nie obciążać tak mocno elektronarzędzia.

11 Konserwacja i utrzymanie w czystości

OSTRZEŻENIE

Niebezpieczeństwo zranienia, porażenie prądem

• Przed wszelkimi pracami związanymi z konserwacją elektronarzędzia należy wyjąć z niego akumulator.
  Wszelkie prace związane z konserwacją i czyszczeniem narzędzia, które wymagają otwarcia obudowy silnika, mogą być wykonywane wyłącznie przez autoryzowany warsztat serwisowy.

Serwis i naprawa wyłącznie u producenta i w certyfikowanych warsztatach. Najbliższy adres znaleźć można na: www.festool.pl/serwis

Stosować wyłącznie oryginalne części zamienne Festool! Nr zam. na stronie: www.festool.pl/serwis

Dla zapewnienia cyrkulacji powietrza, otwory wlotowe powietrza chłodzącego w obudowie silnika muszą być zawsze odstonięte i utrzymywa- ne w czystości.

Nie czyścić elektronarzędzia sprężonym powietrzem.

Styki przyłączeniowe narzędzia elektrycznego, ładowarki i akumulatora należy utrzymywać w czystości.

12 Środowisko

Nie wyrzucać urządzenia razem z odpadami domowymi! Urządzenia, wyposażenie i opakowania przekazywać do recyklingu przyjaznego środowisku. Przestrzegać obowiązujących przepisów krajowych.

Przed utylizacją ze starego urządzenia należy wyjąć, ewentualnie obecne, rozładowane zużyte baterie i akumulatory, które nie są wbudowane w urządzenie oraz lampy, które można bez uszkodzeń wyjąć z urządzenia. Dzięki temu zużyte baterie i akumulatory mogą być poddawane zorganizowanemu recyklingowi.

Zgodnie z europejską dyrektywą dotyczącą zużytych urządzeń elektrycznych i elektronicznych i jej transpozycją do prawa krajowego, zużyte elektronarzędzia podlegają segregacji i recyklingowi w sposób przyjazny środowisku.

Informacje o punktach zbiórki odpadów dla prawidłowej utylizacji można znaleźć na stronie www.festool.pl/recycling.

Informacje dotyczące rozporządzenia REACH:

www.festool.pl/reach
