INSTRUKCJA OBSŁUGI CXS Li 1 5 Set FESTOOL

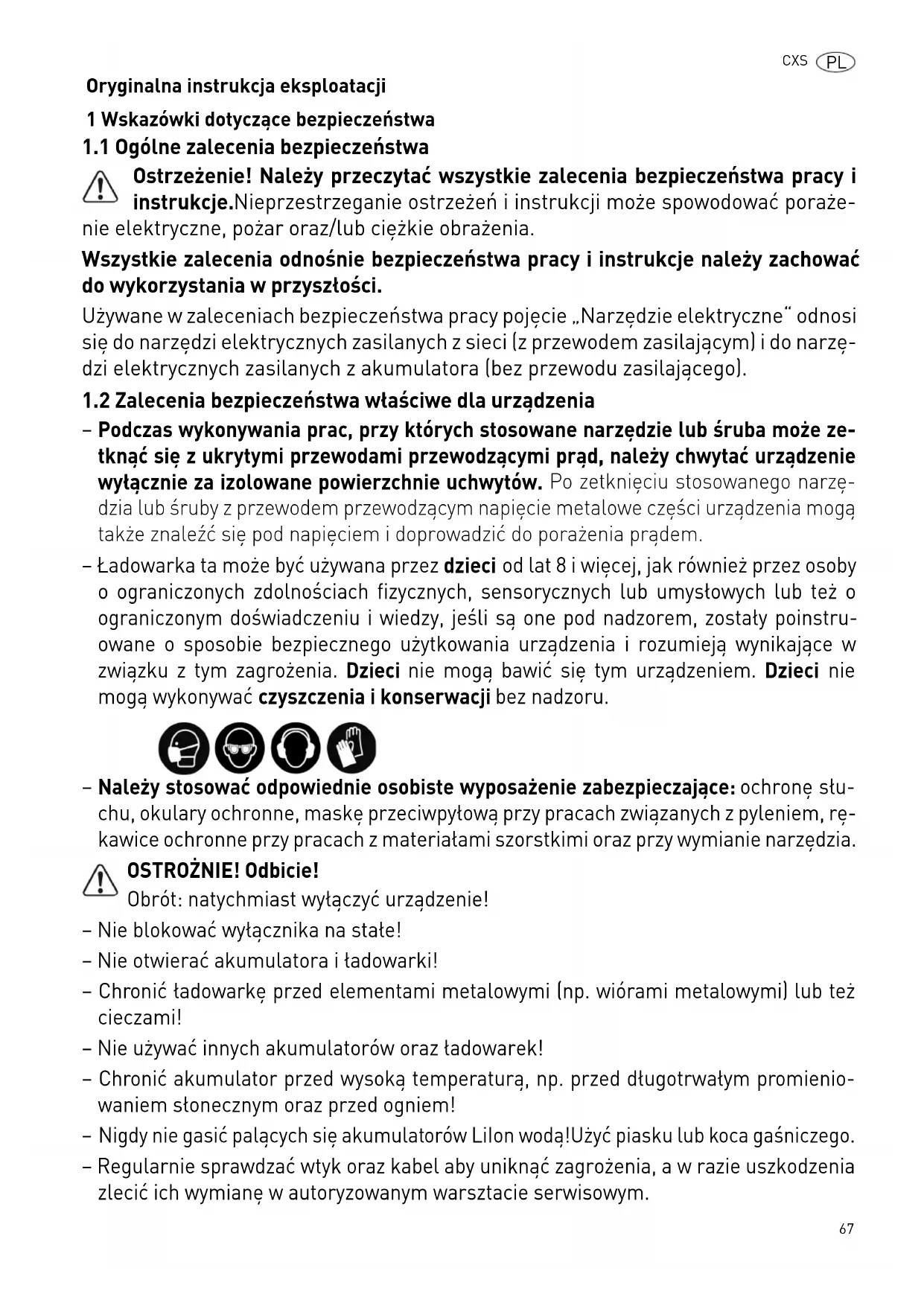

Oryginalna instrukcja eksploatacji 67

PL Oryginalna instrukcja eksploatacji

1 Wskazówki dotyczące bezpieczeństwa

1.1 Ogólne zalecenia bezpieczeństwa

Ostrzeżenie! Należy przeczytać wszystkie zalecenia bezpieczeństwa pracy i

Nieprzestrzeganie ostrzeżeń i instrukcji może spowodować poraże-

nie elektryczne, pożar oraz/lub ciężkie obrażenia.

Wszystkie zalecenia odnośnie bezpieczeństwa pracy i instrukcje należy zachować

do wykorzystania w przyszłości.

Używane w zaleceniach bezpieczeństwa pracy pojęcie „Narzędzie elektryczne“ odnosi

się do narzędzi elektrycznych zasilanych z sieci (z przewodem zasilającym) i do narzę-

dzi elektrycznych zasilanych z akumulatora (bez przewodu zasilającego).

1.2 Zalecenia bezpieczeństwa właściwe dla urządzenia

Podczas wykonywania prac, przy których stosowane narzędzie lub śruba może ze-

tknąć się z ukrytymi przewodami przewodzącymi prąd, należy chwytać urządzenie

wyłącznie za izolowane powierzchnie uchwytów.

Po zetknięciu stosowanego narzę-

dzia lub śruby z przewodem przewodzącym napięcie metalowe części urządzenia mogą

także znaleźć się pod napięciem i doprowadzić do porażenia prądem.

– Ładowarka ta może być używana przez

od lat 8 i więcej, jak również przez osoby

o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub też o

ograniczonym doświadczeniu i wiedzy, jeśli są one pod nadzorem, zostały poinstru-

owane o sposobie bezpiecznego użytkowania urządzenia i rozumieją wynikające w

związku z tym zagrożenia.

nie mogą bawić się tym urządzeniem.

czyszczenia i konserwacji

Należy stosować odpowiednie osobiste wyposażenie zabezpieczające:

chu, okulary ochronne, maskę przeciwpyłową przy pracach związanych z pyleniem, rę-

kawice ochronne przy pracach z materiałami szorstkimi oraz przy wymianie narzędzia.

Obrót: natychmiast wyłączyć urządzenie!

– Nie blokować wyłącznika na stałe!

– Nie otwierać akumulatora i ładowarki!

– Chronić ładowarkę przed elementami metalowymi (np. wiórami metalowymi) lub też

– Nie używać innych akumulatorów oraz ładowarek!

– Chronić akumulator przed wysoką temperaturą, np. przed długotrwałym promienio-

waniem słonecznym oraz przed ogniem!

– Nigdy nie gasić palących się akumulatorów LiIon wodą!Użyć piasku lub koca gaśniczego.

– Regularnie sprawdzać wtyk oraz kabel aby uniknąć zagrożenia, a w razie uszkodzenia

zlecić ich wymianę w autoryzowanym warsztacie serwisowym.68

– Gdy ładowarka nie jest używana, wyłączyć wtyczkę przewodu zasilania z gniazda.

1.3 Parametry emisji

Wartości określone na podstawie normy EN 60745

wynoszą w typowym przypadku:

Wartość emisji wibracji a

trzech kierunkach) oraz nieoznaczoność K ustalone

Podane wartości emisji (wibracje, szmery)

– służą do porównania narzędzi,

– nadają się one również do tymczasowej oceny ob-

ciążenia wibracjami i hałasem podczas użytko-

– odnoszą się do głównych zatosowań tego elek-

Wartości te mogą być wyższe w przypadku innych

zastosowań, w przypadku pracy z innym osprzętem

oraz w przypadku niewłaściwej konserwacji.Należy

uwzględnić czas pracy urządzenia na biegu jało-

wym oraz czas unieruchomienia!

* Dane o prędkości obrotowej przy całkowicie nała-

dowanym akumulatorze.

4Elementy urządzenia

Poziom ciśnienia akustycz-

Poziom mocy akustycznej L WA

Tolerancja błędu K = 3 dB Należy nosić ochronę słuchu!

Wiercenie w metalu a

Ostrzeżenie przed ogólnym zagrożeniem

Ostrzeżenie przed porażeniem prądem

Instrukcja/przeczytać zalecenia!

Należy nosić ochronę słuchu!

Należy nosić rękawice ochronne!

Należy nosić okulary ochronne!

Nie wyrzucać do odpadów komunalnych.

Akumulatorowa wiertarko-

CXS Napięcie silnika 10,8 V Prędkość obrotowa

2. bieg 0 - 1200 min

Maks. moment obrotowy

miękkie/ twarde wkręcanie 10/ 16 Nm

Regulowany moment obrotowy 0,2 - 2,4 Nm

Zakres mocowania uchwytu

Średnica wiercenia maks.

Drewno/metal 12/ 8 mm

Uchwyt narzędziowy we wrze-

Ładowarka MXC Napięcie sieciowe (wejście) 220 - 240 V~

Częstotliwość sieciowa 50/60 Hz

Napięcie ładowania (wyjście) 10,8 V=

Ładowanie szybkie typ. 2,8 A Czas ładowania dla

LiIon 1,5 Ah, 80 %/ 100 % ok. 23/ 35 min

Dopuszczalny zakres tempera-

-10 °C do +40°C Kontrola temperatury: za pomocą tyrystora o

ujemnym współczynniku temperaturowym

Klasa zabezpieczenia /II Akumulator BP-XS Napięcie 10,8 V Pojemność 1,5 Ah

Pokrętło do ustawiania momentu obroto-

Oznaczenie moment obrotowy/ustawienie

PL Podane rysunki znajdują się w załączniku instrukcji

5 Użycie zgodne z przeznaczeniem

Akumulatorowa wiertarko-wkrętarka nadaje się

– do wiercenia w metalu, drewnie, tworzywach

sztucznych i podobnych materiałach,

– jak również do wkręcania i przykręcania śrub.

Ładowarka MXC nadaje się

– do ładowania załączonych akumulatorów,

– tylko do użytku wewnętrznego.

W przypadku eksploatacji niezgodnej z prze-

znaczeniem odpowiedzialność ponosi użyt-

kownik.; dotyczy to również przemysłowej

Akumulator jest w momencie dostawy gotowy

do natychmiastowego użytku i można go w każ-

dej chwili naładować.

Stronę klipsa do paska

cia akumulatora można zmienić.

6.2 Ładowanie akumulatora[3]

ładowarki wskazuje aktualny stan

7.1 Zmiana kierunku obrotów [1-5]

• Przełącznik w lewo = obroty w prawo

• Przełącznik w prawo = obroty w lewo

7.2 Zmiana biegu [1-4]

• Przełącznik biegu do przodu (widoczna cyfra 1) =

• Przełącznik biegu do tyłu (widoczna cyfra 2) =

7.3 Regulowanie momentu obrotowego [1-1]

wskazuje ustawioną wartość.

Oznaczenie wskazuje symbol wiertła

symalny moment obrotowy.

Moment obrotowy wg ustawienia:

Ustawienie 1 = mały moment obrotowy

Ustawienie na 12 = duży moment obrotowy

8 Uchwyt narzędziowy, przystawki

Numery katalogowe akcesoriów i narzędzi można

znaleźć w katalogu Festool lub w Internecie na

stronie „www.festool.com“.

Przełącznik obrotów w prawo/w lewo

Magazynek końcówek wkrętakowych (bit)

Mocowanie na ścianie

Żółta dioda LED - świecenie cią-

Ładowarka jest gotowa do pracy.

Zielona dioda LED - szybkie

Akumulator ładowany jest z mak-

symalnym natężeniem prądu.

Zielona dioda LED - wolne miga-

Akumulator jest naładowany w 80

% i jest dalej ładowany ze zmniej-

szonym natężeniem prądu.

Zielona dioda LED - świecenie

Akumulator jest naładowany.

Czerwona dioda LED - miganie

Ogólne wskazanie zakłócenia,

np.: brak pełnego styku, zwarcie,

uszkodzenie akumulatora, itp.

Czerwona dioda LED - świecenie

Temperatura akumulatora prze-

kracza dozwolone wartości gra-

niczne (0 °C do 45 °C).

OSTRZEŻENIE Ryzyko urazu

Ustawianie tylko po wyłączeniu urządzenia!

OSTRZEŻENIE Niebezpieczeństwo zranienia, porażenie prądem

Przed przystąpieniem do wykonywania jakich-

kolwiek prac przy urządzeniu zawsze należy wyj-

mować z niego akumulator!70

8.1 Uchwyt narzędziowy CENTROTEC [4]

Szybka wymiana narzędzi z chwytem Centrotec

Narzędzia CENTROTEC należy mocować tyl-

ko w uchwytach narzędziowych CENTROTEC.

Podczas wymiany nosić rękawice ochronne!

8.2 Uchwyt wiertarski BF-FX8 [5]

Do mocowania wierteł i końcówek o maks. średnicy

Zamocować narzędzie centrycznie w uchwy-

8.3 Nasadka kątowa XS-AS [6]

(Wyposażenie) Wiercenie i wkręcanie pod kątem

prostym w stosunku do urządzenia.

Nasadkę kątową można zatrzasnąć w 16 róż-

nych ustawieniach kątowych.

8.4 Uchwyt narzędziowy we wrzecionie

Końcówki można wkładać bezpośrednio w gniazdo

sześciokątne wrzeciona wiertarskiego.

9 Praca za pomocą urządzenia

9.1 Włączanie/wyłączanie [1-6]

Naciśnięcie = ZAŁ., zwolnienie = WYŁ.

Prędkość obrotowa sterowana jest bezstopnio-

wo poprzez nacisk na włącznik/wyłącznik.

świeci się w przypadku na-

ciśnięcia włącznika/wyłącznika

9.2 Pojemnik na końcówki[1-9]

Magnetyczny, do przechowywania końcówek lub

uchwytów do końcówek.

9.3 Sygnały ostrzegawcze [8]

Urządzenie wyłącza się, lampka miga dwukrotnie:

Akumulator jest rozładowany.

Wymienić akumulator.

Urządzenie wyłącza się, lampka nie miga:

urządzenie jest przegrzane lub zostało przeciążo-

Zmniejszyć obciążenie urządzenia.

Pozostawić urządzenie do ostygnięcia.

10 Konserwacja i utrzymanie w czy-

Obsługa serwisowa i naprawy

nie u producenta lub w warsztatach

autoryzowanych: prosimy wybrać naj-

bliższe miejsce spośród adresów za-

mieszczonych na stronie:

www.festool.com/Service

Należy stosować wyłącznie oryginalne

części zamienne firmy Festool.Nr za-

www.festool.com/Service

Przestrzegać poniższych zaleceń:

– Otwory wentylacyjne w elektronarzędziu nie

mogą być zakrywane i powinny być utrzymywane

w czystości, aby zapewnić chłodzenie.

– Utrzymywać w czystości styki przyłączy elektro-

narzędzia, ładowarki oraz akumulatora.

Zalecenia odnośnie akumulatorów

– Przechowywać w suchym, chłodnym miejscu w

temperaturze od 5 °C do 25 °C.

– Chronić akumulatory przed wilgocią, wodą oraz

– Rozładowanych akumulatorów nie należy pozo-

stawiać w odłączonej od zasilania ładowarce na

dłużej niż ok. jeden miesiąc. Niebezpieczeństwo

głębokiego rozładowania!

– Jeśli akumulatory LiIon mają być przechowywa-

ne przez dłuższy czas bez użytkowania, należy

naładować je do 40 % pojemności (ok. 15 min ła-

– W celu uniknięcia zwarć akumulator należy prze-

chowywać w dostarczonym opakowaniu.

Nie wyrzucać urządzenia razem z od-

posażenie dodatkowe oraz opakowa-

nia należy przeznaczyć do odzysku

zgodnie z przepisami o ochronie śro-

dowiska. Należy przestrzegać obowiązujących

przepisów krajowych.

Zgodnie z europejską dyrektywą 2002/96/

WE zużyte narzędzia elektryczne trzeba gromadzić

osobno i odprowadzać do odzysku surowców wtór-

nych zgodnie z przepisami o ochronie środowiska.

Zużyte lub uszkodzone akumulatory

kazywać poprzez wyspecjalizowane placówki han-

dlowe, do serwisu firmy Festool lub poprzez wyzna-

czone publiczne placówki usuwania odpadów. (na-

leży przestrzegać przepisów obowiązujących w

danym kraju). W przypadku zwrotu akumulatory

muszą być rozładowane. W ten sposób akumulato-

ry przekazywane są do normalnego odzysku su-

Zgodnie z europejską Wytyczną 91/157/

EWG uszkodzone lub zużyte akumulatory/baterie

muszą być przekazywane do odzysku surowców

PL Informacje dotyczące rozporządzenia REACH:

www.festool.com/reach

Zawarta w akumulatorze LiIon równoważna ilość

litu nie przekracza obowiązujących wartości gra-

nicznych i została skontrolowana według podręcz-

nika UN ST/SG/AC.10/11/Rev.3 część III, podpunkt

38.3. Z tego względu akumulator LiIon ani jako ele-

ment pojedynczy, ani zastosowany w danym urzą-

dzeniu nie podlega państwowym i międzynarodo-

wym przepisom o materiałach niebezpiecznych.

Jednakże przepisy dotyczące materiałów niebez-

piecznych mogą mieć znaczenie podczas transpor-

towania wielu akumulatorów. W tym przypadku

może zachodzić konieczność spełnienia specjal-

13 Oświadczenie o zgodności z nor-

mami UE Niniejszym oświadczamy na własną odpowiedzial-

ność, że produkt ten spełnia wszystkie obowiązują-

ce wymogi następujących dyrektyw, norm lub doku-

mentów normatywnych.

2006/42/WE, 2004/108/WE, 2011/65/UE, EN 60745-

1, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN

Niniejszym oświadczamy na własną odpowiedzial-

ność, że produkt ten spełnia wszystkie obowiązują-

ce wymogi następujących dyrektyw, norm lub doku-

mentów normatywnych.

2004/108/WE, 2006/95/WE, 2011/65/UE, EN 60335-

Kierownik Działu Badań, Rozwoju i Dokumentacji

Akumulatorowa wiertarko-

Rok oznaczenia CE:2010

Ładowarka Nr seryjny

Rok oznaczenia CE:2010
