BRUKSANVISNING CXS Li 1 5 Set FESTOOL

Vibrationsemission a_h (vektorsum fra tre retninger) og usikkerhed K malt iht. EN 60745:

Boringimetal a h = 3,0m / s^2

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

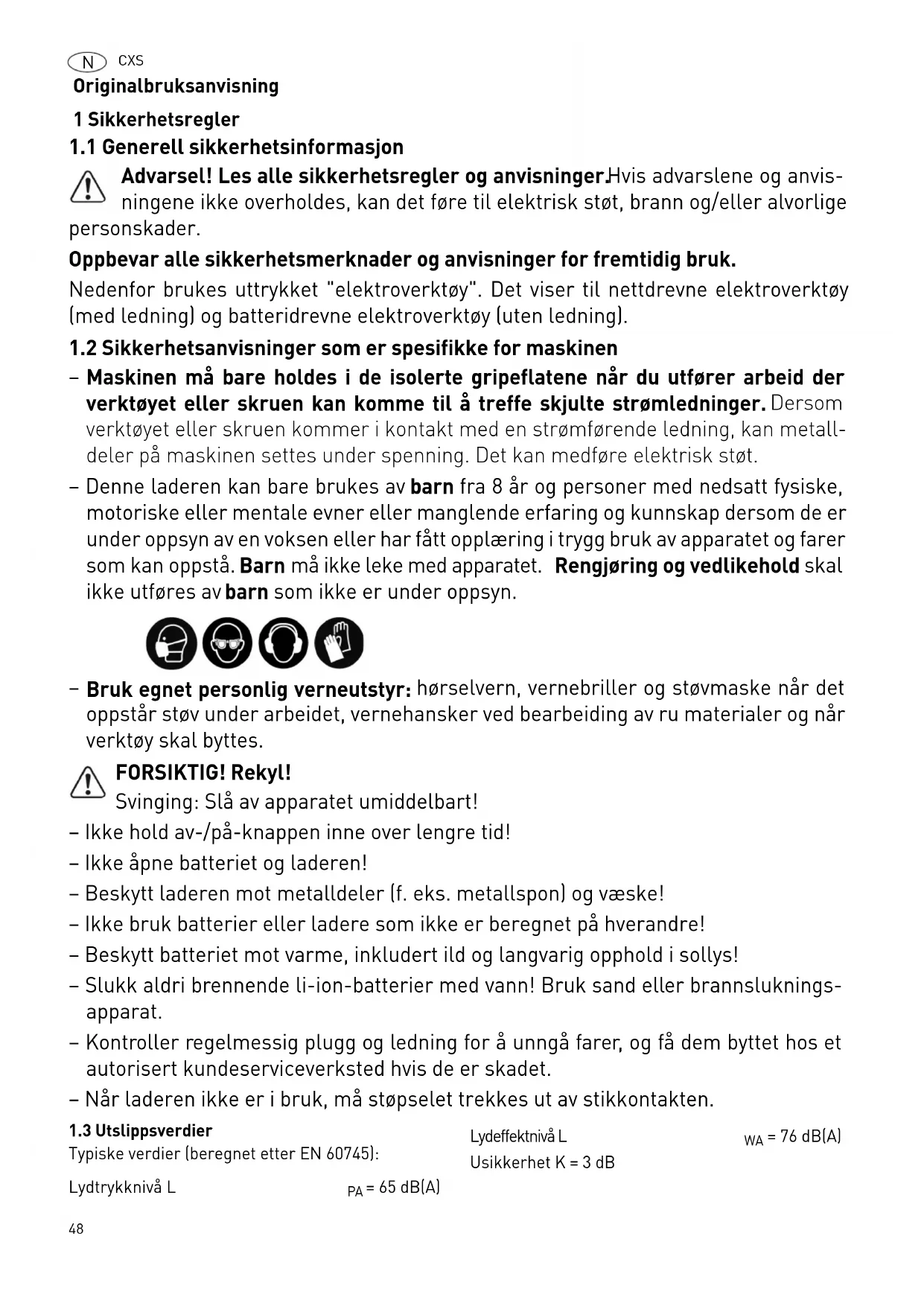

1.1 Generell sikkerhetsinformasjon

Advarsel! Les alle sikkerhetsregler og anvisninger. Hvis advarslene og anvisningene ikke overholds, kan det fjre til elektrisk støt, brann og/eller alvorlige onskader.

Oppbevar alle sikkerhetsmerknader og anvisninger for fremtidig bruk.

Nedenfor brukes uttrykket "elektroverktoy". Det viser til nettdrevne elektroverktoy (med ledning) og batteridrevne elektroverktoy (uten ledning).

1.2 Sikkerhetsanvisninger som er spesifikke for maskinen

• Maskinen må bare holdes i de isolerte gripeflatene när du utfører arbeid der verktøyet eller skruen kankommen til Å treffe skjulte strømledninger. Dersom verktøyet eller skruen kommer i kontakt med en strømførende ledning, kan metall-deler på maskinen settes under spenning. Det kan medføre elektrisk støt.
• Denne laderen kan bareBrukes av barn fra 8 ar og personer med nedsatt fysiske, motoriske ellermentale evner ellermanglende erfaring og kunnskap dersom de er under oppsyn av en voksen eller har fatt opplaering i trygg bruk av apparatet og farer som kan oppsta.Barn ma icke leke med apparatet. Rengjoring og vedlikehold skal icke utfores av barn som icke er under oppsyn.

• Bruk egnet personlig verneutstyr: hørselvern, vernebriller og støvmaske när det oppSTAR stov under arbeidet, vernehansker ved bearbeiding av ru materialer og när verktøy skal byttes.

FORSIKTIG! Rekyl!

• Ikke hold av-/på-knappeninne over lengre tid!
• Ikke Åpne batteriet og laderen!
• Beskytt laderen mot metalldeler (f. eks. metallspon) og væske!
• Ikke bruk batterier aller ladere som ikke er beregnet på hverandre!
• Beskytt batteriet mot varme, inkludert ild og langvarig opphold i sollys!
• Slukk aldri brennende li-ion-batterier med vann! Bruk sand ell erbrannslukningsapparat.
• Kontroller regelmessig plugg og ledning for Å unngå farer, og få dem byttet hos et autorisert kundeserviceverksted hvis de er skadet.
• När laderen/DD er i bruk, ma stopselet trekkes ut av stikkontakten.

1.3 Utslippsverdier

Typiske verdier (beregnet etter EN 60745):

Lydeffektivä L

$$ \mathrm {W A} = 7 6 \mathrm {d B} (\mathrm {A}) $$

Lydtrykkniva L

$$ \mathrm {P A} = 6 5 \mathrm {d B} (\mathrm {A}) $$

Usikkerhet K = 3 dB

Bruk hørselvern

Svingningsemisjonsverdi a_h (vektorsum fra tre retninger) og usikkerhet K beregnet i henhold til EN 60745:

Boring imetalla h = 3,0m / s^2

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

De angitte emisjonsverdiene (vibrasjon, sty)

• brukes til ÅSAMmenlignemaskiner,
  men kan ogsa brukes til en forelpig vurdering av vibrasjons- og stoybelastning ved bruk,
• og representerer de viktigste bruksområdene for elektroverktøyet.

En økning er mulig ved annet bruk, med annet inn-satsverktøy eller ved utilstrekkelig vedlikehold. Vær oppmerksom på maskinens tomgangs- og stillstandspersiode!

2 S y m b o

Advarsel mot generell fare

Advarsel om elektrisk støt

Anvisining/les merknader!

Bruk hørselvern

Bruk vernehansker

Bruk vernebriller!

Ikke kommunalt avfall.

3 T e k n i

Batteridrevetbor-/skrumaskin CXS

Motorspenning 10,8 V
Tomgangsturtall *	1. gir	0 - 400 min-1
	2. gir	0 - 1200 min-1
Maks. dreiemoment
Lette/harde skrujobber		10/ 16 Nm
Dreiemomentet kan stilles inn 0,2 - 2,4 Nm
Chuck-spennvidde		1 - 8 mm

Batteridrevet bor-/skrumaskin CXS

Maks. bord diameter
Tre/metall	12/8 mm
Verktøyfeste i borspindel	1/4
Vekt uten batteri med Centrotec	0,7 kg

Lader	MXC
Nettspenning (inngang)	220-240 V~
Nettfrekvens	50/60 Hz
Ladespenning (utgang)	10,8 V=
Hurtiglading	Type. 2,8 A
Ladetid for
Lilon 1,5 Ah, 80 %/ 100 %	Ca. 23/35 min
Tillatt driftstemperaturområde	-10 °C til + 40 °C
Temperaturovervåkning	vha. NTC-mot-stand
Beskyttelsensklasse	☐ /II

Batteri	BP-XS
Spenning	10,8 V
Kapasitet	1,5 Ah
Antall celler	3
Vekt	0,2 kg

• Opplysninger om turtall med fulladet batteri.

4 Apparatets deler

[1-1] Innstillingshjul for turtall
[1-2] Symbol for boring
[1-3] Markering dreiemoment/borestilling
[1-4] Girbryter
[1-5] Høyre/venstre-bryter
[1-6] Pa/av-knapp
[1-7] Belteklips
[1-8] Knapp for a løsne batteriet
[51-9] Kitsdepoe d a t a
[1-10] LED-lampe
[3] Veggfeste De oppgitte illustrasjonene finnes fremst iBruksanvisingen.

5 Riktig bruk

Batteridrevet bor-/skrumaskin egnet til

• til boring i metall, tre, plast og lignende materia-ler,

• til innskruing og fastskruing av skruer. LaderMXC egnet

• til oppladning av det angitte batteriet.

-kun til innendors bruk.

Ved参加会议的股东和代理人。

6 Igangsetting

6.1 Bytte av batteri [2]

① Batteriet er klart til bruk ved levering og kan lades opp til enhver tid.
Siden til belteklipset [2-1] kan byttes när batter-rier er tatt ut.

6.2 Lade batteriet [3]

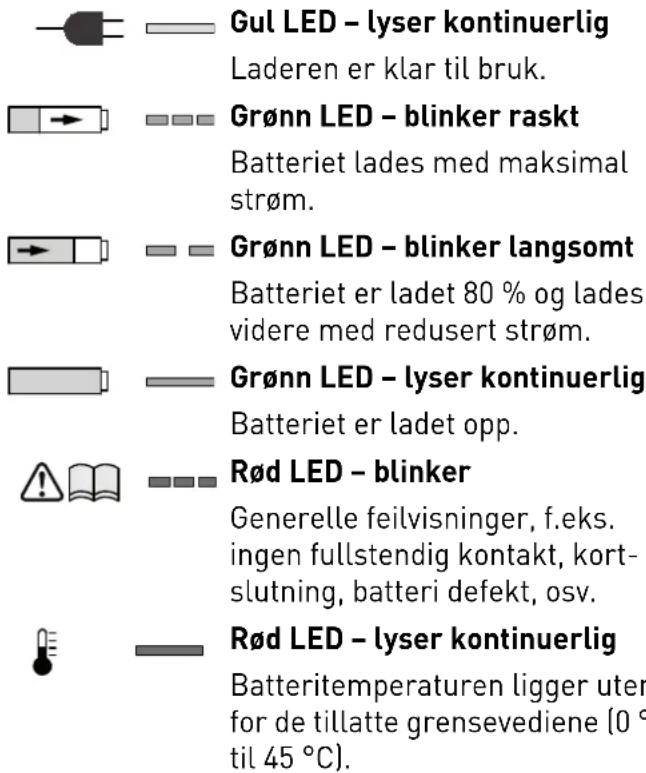

LED-en [3-1] på laderen viser gjeldende driftstilstand for laderen.

7 Innstillinger

ADVARSEL

Fare for personskade

• Bryteren mot venstre = høyregang
• Bryteren mot høyre = venstregang

7.2 Skifte gir [1-4]

• Girbryteren forover (tallet 1 er synlig) = 1. gir
  Girbryteren bakover (tallet 2 er synlig) = 2. gir

7.3 Stille inn dreiemoment [1-1]

Markeringen [1-3] angir den innstilte verdien.

Boring

Markeringen viser boresymbolet [1-2] = maksimalt dreiemoment.

Skruer

Dreiemoment iht. innstilling:

Posisjon 1 = lavdtreiemoment

Posisjon 12 = høyt dreiemoment

8 Verktoyfeste, forsats

ADVARSEL

Skaderisiko, elektrisk støt

Ta ut batteriet for det foretas arbeid pa maskinen.

Bestillingsnumrene til tilbehør og verktøy finner du i Festool-katalogen eller på Internett under "www.festool.com".

8.1 CENTROTEC-verktøyholder [4]

Raskere bytte av verktøy med CENTROTEC-tange

CENTROTEC-verktoy skal kun spennes fast til CENTROTREC-verktoyholdere.

Bruk beskyttelseshansker ved bytte!

8.2 Chuck BF-FX8 [5]

Til fastspenning av bor og bits med tangediameter pa maks. 8 mm.

Spenn fast verktoyetmidt i verktoyholderen.

8.3 Vinkelforsats XS-AS [6]

[Tilbehør] Bor og skruing i rett vinkel i forhold til maskinen.

(1) Vinkelforsatsen kan lases i 16 forskjellige vinkelinnstillinger.

8.4 Verktoyfeste i borspindel [7]

Bits kan settes rett inn i den innvendige sekskant-holderen til borespindelen.

9 Arbeid med maskinen

9.1 Sla pao og av [1-6]

Trykkinn = PAA,slipp AV

① Etter at du har trykket pà av/pa-knappen, kan turtallet styres trinnløst.

LED-lampen [1-10] lyserningar av-/påknappen ertrykt inn[1-6].

9.2 Bitsdepot [1-9]

Magnetisk, til feste av bits aller bitsholdere.

9.3 Varselsignaler [8]

Maskinen slár seg av, lampen blinker to ganger:

Batteriet er tomt.

Bytte av batteri.

Maskinen slár seg av, lampen blinker ikke:

Maskinen er overopphetet aller overbelastet.

Reduser belastningen pa maskinen.
La maskinen kjoled.

10 Vedlikehold og pleie

Kundeservice og reparasjoner skal kun utfores av produsenten aller serviceverksteder: Du finner naermeste adresse under:

www.festool.com/Service

Bruk kun originale Festool-reservedeler! Best.nr. finner du under:

www.festool.com/Service

• Hold lufteåpningene på elektroverktøyet Åpane og rene, slik at kjølingen fungerer.
• Hold tilkoblingskontaktene på elektronverktøyet, laderen og batteriet rene.

Merknad om batteri

• Oppbevar verktøyet på et tørt,svalt sted med entemperatur på mellom 5^ og 25^
• Beskytt batteriene mot fuktighet, vann og varme.
• Ikke la somme batterier vare i laderen i mer enn ca. en maned hvis laderen ikke er koblet til strømmen. Fare for dyputlading!
• Hvis li-ion-batterier oppbevares i lengre tid uten Å brukes, bør de lades opp til 40% kapasitet (ca. 15 min. ladetid).
• For Åhindre kortslutninger, bør du oppbevare batteriet i emballasjen som følger med.

11 Miljo

Apparatet skal不解 kastes i restavfallet! Apparater, tilbehør og emballa-sje skal sorteres til gjenvinning. Ta hensyn til gjeldende nasjonale forskrifter.

Kun EU: Henhold til rådsdirektiv 2002/96/EF skal brukt elektroverktøy samles inn og sorteres for miljøvennlig gjenvinning.

Lever oppbrukte ell erdefekte batterier til faghan-

delen, Festool-kundeservice aller offentlige plasser for kassering av slikt avfall. Folg sikkerhetsforskriftene som gjelder for ditt land. Batteriene ma vare helt utladet ved return. Batteriene vil dermed resirkuleres.

Kun EU: I henhold til EU-direktiv 91/157/EØF må defekte eller oppbrukte batterier kildesorteres.

Informasjon om REACH:www.festool.com/reach

12 Transport

Lithiumekvivalentmengden i li-ion-batteriet ligger under angjeldende grenseverdier og er kontrollert iht. FN-handboken ST/SG/AC.10/11/Rev.3 del III, avsnitt 38.3. Derfor er li-ion-batteriet ikke underlagt nasjonale og internasjonale forskrifter om farlig gods, verken som enkeltdel eller satt inn i apparatet. Forskriftene om farlig gods kan imidlertid��e relevant til transport av flere batterier. Det kan i slike tilfeller��e ndvendig Šoverholde spelsielle bestemmelser.
