BRUGSANVISNING CXS Li 1 5 Set FESTOOL

1 Sakerhetsanvisningar

1.1 Allmanna sakerhetsanvisningar

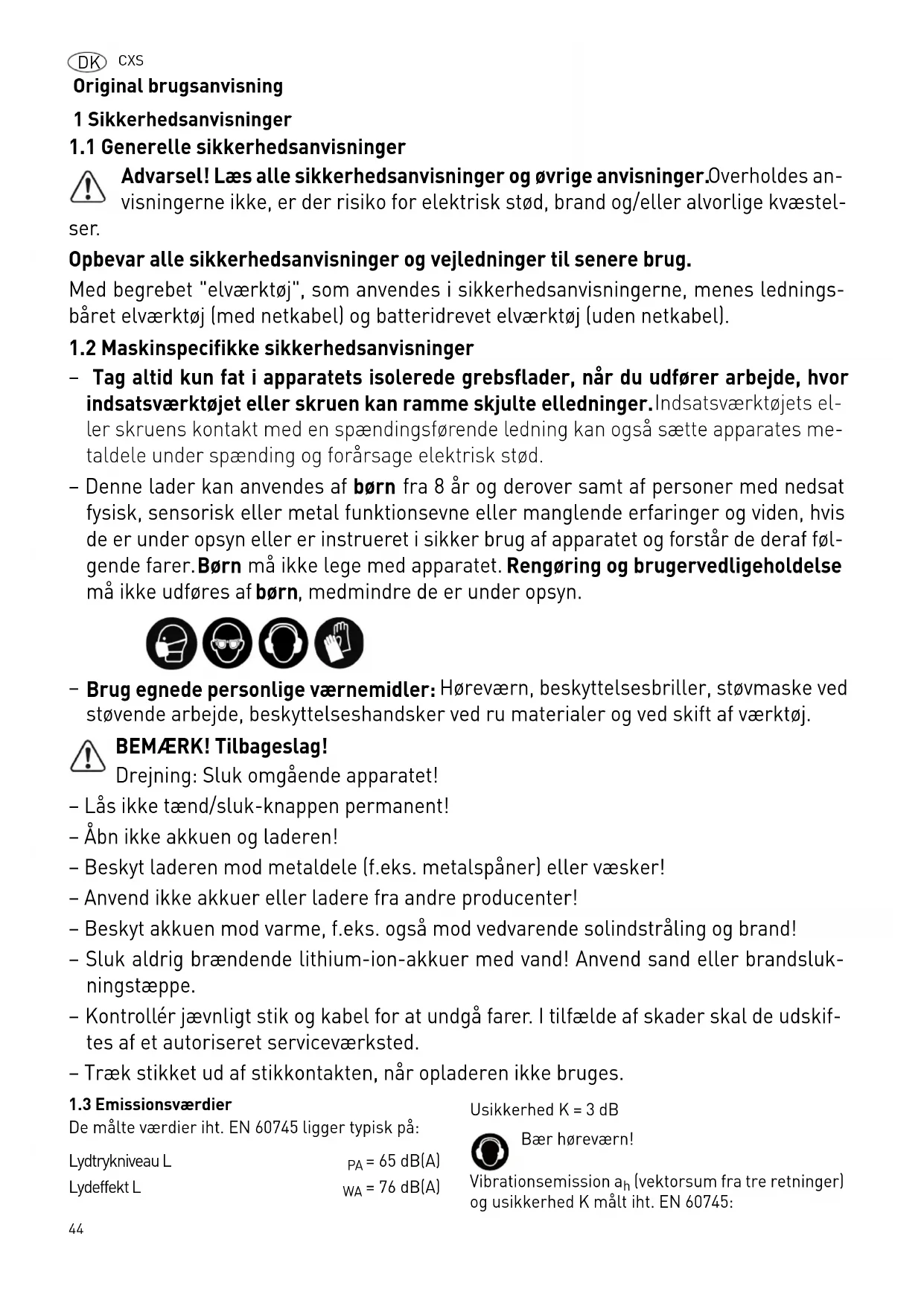

1 Sikkerhedsanvisninger

1.1 Generelle sikkerhedsanvisninger

Advarsel! Læs alle sikkerhedsanvisninger og øvrige anvisninger.Overholds anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstel-

ser.

Opbevar alle sikkerhedsanvisninger og vegledninger til senere brug.

Med begrebet "elværktøj", som anwendes i sikkerhedsanvisningerne, menes ledningsbåret elværktøj (med netkabel) og batteridrevet elværktøj (uden netkabel).

1.2 Maskinspecifikke sikkerhedsanvisninger

• Tag altid kun fat i apparatets isolerede grebsflader, när du udfører arbejde, hvor indsatsværktøjet eller skruen kan ramme skjulteelledninger.Indsatsværktøjets ell-ler skruens kontakt med en spændingsførende ledning kan også sætte apparates metaldele under spænding og forårsage elektrisk stød.
• Denne lader kan anwendes af børn fra 8 År og derover samt af personer med nedsat fysisik, sensorisk eller metal Funktionsevne eller manglende erfaringer og viden, hvis de er under opsyn eller er instrueret i sikker brug af apparatet og forstår de deraf fölgende farer. Børn må ikke lege med apparatet. Rengöring og brugervedligeholdelse må ikke udføres af børn, medmindre de er under opsyn.

• Brug egnede personlige værnemidler: Hørereværn, beskyttelsesbriller, støvmaske ved støvende arbejde, beskyttelseshandsker ved ru materialer og ved skift af værktøj.

BEMÆRK! Tilbageslag!

• Lås seks tænd/sluk-knappen permanent!
• Abn/DDke akkuen og laderen!
• Beskyt laderen mod metaldele (f.eks. metalsponer) aller væsker!
• Anvend/DD: akkuer/ellr Jadere fra andre producenter!
• Beskyt akkuen mod varme, f.eks. och mod vedvarende solindstråling og brand!
• Sluk aldrig brændende lithium-ion-akkuer med vand! Anvend sand eller brandslukningstæppe.
• Kontroller jævnligt stik og kabel for at undgå farer. I tilfælde af skader skal de udskiftes af et autoriseret serviceværksted.
• Træk stikket ud af stikkontakten, narr opladeren ikke bruges.

1.3 Emissionsværdier

De malte verdier iht. EN 60745 ligger typisk pa:

Lydtrykniveau L

$$ \mathrm {p} _ {\mathrm {A}} = 6 5 \mathrm {d B} (\mathrm {A}) $$

Lydeffekt L

$$ \mathrm {W A} = 7 6 \mathrm {d B} (\mathrm {A}) $$

Usikkerhed K = 3 dB

Bae horeværn!

De angivne emissionsværdier (vibration, stogj)

bruges tilSAMmenligningafmaskiner,
men kan ogsa bruges til en forelbig bedommelse af vibrations- og stjbelastningen ved brug.
- repraesenterer de vigtigste anvendelsesformal for elværktoget.

En forhøjelse er mulig ved andre formål, med andre indsatsværktøjer eller ved utilstrækkelig vedligeholdelse. Vær opmærksom på maskinens tomgangs- og stilstandstider!

2 S y m b 0

Advarsel om elektrisk stød

Laes vejledning/anvisninger!

Baer horeværn!

Beskyttelseshandsker pabudt!

Beskyttelsesbriller pabudt!

Bortskaffes ikke sammen med kommunalt affald.

3 T e k n i

Akku bore-skruemaskine CXS

Motorspænding 10,8 V
Omdrejninger i tom-gang *	1. gear 0 - 400 min -1
	2. gear 0 - 1200 min -1
Maks. drejningsmoment
Let / hård skrueopgave	10/ 16 Nm
Indstilleligt drejningsmoment	0,2 - 2,4 Nm
Borepatronens spændevidde	1 - 8 mm
Maks. borediameter
Træ / metal	12/ 8 mm
Værktøjsholder i borespindel	1/4 ''
Vægt ut den batteri med CENTRO-TEC	0,7 kg

Batterilader	MXC
Netspænding (indgang)	220 - 240 V~
Netfrekvens	50/60 Hz
Ladespænding (udgang)	10,8 V=
Hurtig opladning	type 2,8 A
Opladningstid af
Li-ion 1,5 Ah, 80%/100%	ca. 23/35 min
Tilladt driftstemperaturområde	-10 °C til + 40 °C
Temperaturovervågning	med NTC-mod-stand
Beskyttelsensklasse	☐ /II

Batteri		BP-XS
Spænding		10,8 V
Kapacite	r	1,5 Ah
Antal celler		3
Vægt		0,2 kg

• Omdrejningstal baseret pá fuldt oplatadet batteri.

4 M a s k i n

[1-1] Momentindstilling

[1-2] Boresymbol

[1-3] Markering drejningsmoment/borestilling

[1-4] Gearvalger

[1-5] Højre-/venstrekontakt

[1-6] Taend/sluk-knap

[1-7] Baelteclips

[1-8] Knap til frigorelse af batteriet

[1-9] Bitdepot

[1-10] kED-lampe d a t a

[3] Vaegholder

De angivne illustrationer findes i tillaegget til brugsanvisningen.

5 Bestemmelsesmaessig drug

Akku-bore-/skruemaskine egnet

• til boring i metal, træ, kunststoffer og lignematerialer,
• til i- og fastskruning af skruer.

Oplader MXC velegnet

• til opladning af det nævnte batteri.
  -kun til indendorsbrug.

Ved jeg-bestemmelsesmaessig anvendelse hæfter brugeren; herunder ogsa kontinuereglig drift i industririen.

6 Ibrugtagning

6.1 Udskifting af batteri [2]

① Batteriet er klartilbrugvedleveringogkan op-ladestilenhvertid.
Bælteclopsens side [2-1] kan skiftes, när batter-rier er fjernet.

6.2 Opladning af batteri[3]

Batteriladerens LED [3-1] viser apparatets aktuelle driftstilstand.

Gul LED - lyser konstant

Batteriladeren er driftsklar.

Grøn LED - blinker hurtigt

Batteriet oplades med maksimal strøm.

Grøn LED - blinker langsomt

Batteriet er oplatet til 80% og oplades derefter med reduceret strøm.

Grøn LED - lyser konstant

Batteriet er opladet.

Rød LED - blinker

Generel fejlmelding, f.eks. manglende Kontakt, kortslutting, defekt batteri osv.

Rod LED - lyser konstant

Batterimtemperatureen ligger uden for de tilladte granseveerdier (0 ^ C til 45^

7 Indstillinger

ADVARSEL

Fare for personskader

Indstillinger kun ved frakoblet maskine!

7.1 Andering af omdrejningsretning [1-5]

• Kontakt til venstre = højreløb
• Kontakt til højre = venstrelo

7.2 Gearskift [1-4]

• Gearvaelger frem (1-tal ses) = 1. gear
• Gearvaelger tilbage (2-tal ses) = 2. gear

7.3 Indstilling af drejningsmoment [1-1]

Markeringen [1-3] viser den indstillede værdi.

Boring

Markeringen peger på borsymbolet [1-2] = maks. drejningsmoment.

Skruning

Drejningsmoment iht. indstilling:

Trin 1 = lavtdrejningsmoment

Trin 12 = hjdtrejningsmoment

8 Værktøjsholder, forsatsenheder

ADVARSEL

Risiko for kvaestelser, elektrisk stød

Fjern altid batteriet, for der arbejdes pa maskinen!

Bestillingsnumrene for tilbehør og værktøj kan du finde i dit Festool-katalog eller på internettet under „www.festool.com".

8.1 CENTROTEC værktøjspatron [4]

Hurtigt skift af værktøjer med CENTROTEC-skaft

Spænd kun CENTROTEC-værktøjer op i CENTROTREC-værktøjspatroner.

Vær beskyttelseshandsker ved udskiftning!

8.2 Borepatron BF-FX8 [5]

Til opspænding af bor og bits med en maks. skaft-diameter på 8 mm.

Spænd værktj opmidt i borepatronen.

8.3 Vinkelforsats XS-AS [6]

[Tilbehør] Boring og skruning i en ret vinkel i for-hold til maskinen.

① Vinkelforsatsen kan fastgøres i 16 forskellige vinkelindstillinger.

8.4 Værktogsholder i borespindel [7]

Bits kan sættes direkte i borespindelens indvendige sekskantholder.

9 Arbejde med maskinen

9.1 Taend/sluk [1-6]

① Omdrejningstallet kan reguleres trinløst alt after trykket på tænd/sluk-knappen.

LED-lampen [1-10] lyser, när tænd/sluk-knappen [1-6] er trykket ind.

9.2 Bitdepot [1-9]

Magnetisk, til opbevaring af bits og bitholdere.

9.3 Adversellssignaler [8]

Maskinen slukker, lampen blinker to gange:

Batteriet er afladet.

Skift batteriet.

Maskinen slukker, lampen blinker jakke:

Maskinen er overophedet aller blev overbelastet.

Belast maskinen mindre.
Lad maskinen kole af.

10 Vedligeholdelse og pleje

Kundeservice og reparationer ma kun udfores af producenten aller servicevarksteder: Narmeste adresse finder De pa:

www.festool.com/Service

Brug kun originale Festool-reservede- le! Best.-nr. finder De pa:

www.festool.com/Service

Overhold følgende anvisninger:

• Sørg for, at ventilationsåbningerne på elværktø-jet er ublokerede og rene, sä kølingen fungerer.
• Sørg for at holde tilslutningskontakterne på elværktøjet, laderen og akkuen rene.

Information on batterier

• Opbevaring pà et tórt, kóligt sted ved en temperatur pà 5°C til 25°C.
• Beskyt akkuer mod fugt og vand somt varme.
  -Lad seks tome akkuer sidde i laderen i laengere en ca. en maned, nar laderen er afbrudt fra nettet.Fare for dybafladning!
• Hvis lithium-ion-akkuer opbevares i længere tid Eden at blive benyttet, bør de oplades til 40% kapacitet (ca. 15 minutters ladetid).
• For at undgå kortslutninger bør batteriet opbevarares i den medfølgende emballage.

11 Miljo

Apparatet ma ikke bortskaffes med alminderigt husholdningsaffald! Apparater, tilbehør og emballage skal bortskaffes miljømæssigt korrekt på en kommunal genbrugsstation. Gæl-

dende nationale forskrifter skal overholds.

Kun EU: Henhold til Radets direktiv 2002/96/EF skal brugt el-værktøj indsamles saerskilt og sendes til miljøvenlig genvinding.

Aflever brugte aller defekte batterier til forhandleren, Festool kundeservice aller den offentlige indsamlingsordning. (overhold de forskritter, som gelder i dit land). Batterierne skal vare afladet ved returningering. Batterierne tilfores saledes en korrekt genbrugsproces.

Kun EU: I henhold til det europaeiske direktiv 91/ 157/EØF skal defekte aller brugte batterier og akkumulatorer genbruges.

Informationer om REACH:

www.festool.com/reach

12 Transport

Lithiumindholdet i Li-ion-batteriet ligger under de gaeldende graenseværder og er testet iht. UN-manualen ST/SG/AC. 10/11/rev. 3, del III, underafsnit 38.3. Derfor er Li-ion-batteriet ikke underlagt de nationale og internationale regler om farligt gods, haverken som enkeltdel eller som del af en maskine. Reglnerne om farligt gods kan dog vare relevante ved transport af flere batterier. Det kan i sādanne tilfælde vare nødvendigt at overholde særlige betingelser.

13 EU-overensstemmelseserklaring

Akku bore-skruemaskine Serienr.

CXS 495635

Ar for CE-maerkninq:2010

Vi erklærer med eneansvar, at dette produit er i overensstemmelse med alle relevante krav i ffol-gende direktiver, standarder eller normative dokumenter:

2006/42/EF, 2004/108/EF, 2011/65/EU, EN 60745-1, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

Batterilader Serienr.

MXC 495883

Ar for CE-maerkninq:2010

Vi erklær med eneansvar, at dette produit er i overensstemmelse med alle relevante krav i ffol-gende direktiver, standarder eller normative dokumenter:

2004/108/EF, 2006/95/EF, 2011/65/EU, EN 60335-1, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 61204-3.

Chef for forskning, udvikling og teknisk dokumentation

2013-02-07
