BRUKSANVISNING CXS Li 1 5 Set FESTOOL

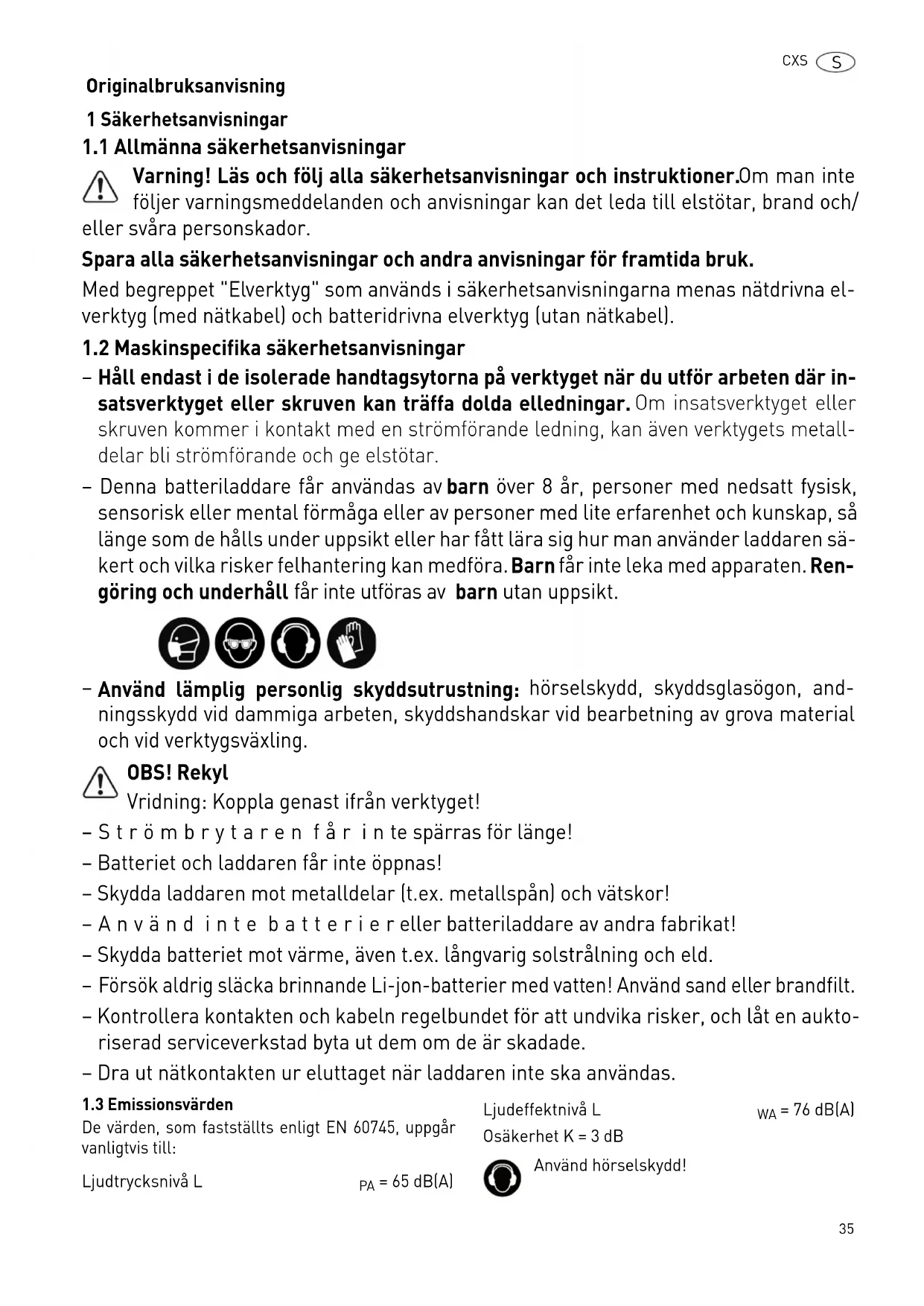

Varning! Läs och följ alla sakerhetsanvisningar och instruktioner.0m man inte följer varningsmeddelanden och anvisningar kan det leda till elstötar, brand och/eller svåra persorskador.

Spara alla sakerhetsanvisningar och andra anvisningar for framtida bruk.

Med begreppet "Elverktyg" som används i sakerhetsanvisingarna menas nätdrivna el- verktyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel).

1.2 Maskinspecifika sakerhetsanvisningar

• Håll endast i de isolerade handtagsytorna på verktyget när du ut För arbeten där insatsverktyget eller skruven kantraffa dolda elledningar. Om insatsverktygetEller skruvenkommenikontakt med en strömforande ledning,kan även verktygets metall-delar bliströmforande och ge elastötar.
• Denna batteriladdare fär användas av barn over 8 År, personer med nedsatt fysisk, sensorisk eller mental formåga aller av personer med lite erfarenhet och kunskap, sö长远e som de hälls under uppsikt aller har fätt lara sig hur man använder laddaren säkert och vilka risker felhantering kan medföra. Barn fär inte leka med apparaten. Ren-göring och unterhäll fär inte utforas av barnutan uppsikt.

• Använd lamplig personlig skyddsutrustning: hörskydd, skyddsglasögon, and-ningsskydd vid dammiga arbeten, skyddshandskar vid bearbeting av grova material och vid verktygsväxling.

OBS! Rekyl

Vridning: Koppla genast ifràn verktyget!

• Strombrytaren färintesparrasforall
  -Batteriet och laddaren fär inte öppnas!
• Skydda laddaren mot metalldilar (t.ex. metallspan) och vätskor!
• Användinte batterierller batteriladdare av andra fabrikat!
• Skydda batteriet mot värme, även t.ex. langvarig solstrålning och eld.
• Försök aldrig släcka brinnande Li-jon-batterier med vatten! Använd sand eller brandfilt.
• Kontrollera kontakten och kabeln regelbundet for att undvika risker, och låt en auktoriserad serviceverkstad byta ut dem om de ar skadade.
• Dra ut nätkontakten ur eluttaget nar laddaren inte sca användas.

1.3 Emissionsvärden

De varden, som fastställts,enligt EN 60745,uppgar vanligtvis till:

Ljudtrycksniva L

$$ \mathrm {P A} = 6 5 \mathrm {d B} (\mathrm {A}) $$

Ljudeffektniva L

Osakerhet K = 3 dB

$$ \mathrm {W A} = 7 6 \mathrm {d B} (\mathrm {A}) $$

Använd hörsselskydd!

Svängningsemissionsvärde A_h (vektorsumma for tre riktninger) och osäkerhet K faststälda enligt EN 60745:

Borra i metall a b = 3,0m / s^2

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Skruva a _h = 4,0 m^2/s^2

$$ K = 1. 5 \mathrm {m} / \mathrm {s} ^ {2} $$

De angiva emissionsvardena (vibration, olud)

-anvandsformaskinjamforelse,
- kan även användas for preliminär uppskattning av vibrations- och bullerniván under arbetet,
- representative elverktygets huvudsakliga användningsområden.

Värdena kan öka vid andra användningsområden, med andra verktyg eller otillräckligt underhäll. Observera maskinens tomgang- och stillestandstider!

2 S y m b 0

Läs bruksanvisningen/anvisiningarna!

Använd hörsselydd!

Använd arbetshandskar!

Använd skyddsglasögon!

Tillhör inte till kommunalavfall.

3 Tekniska data

Batteri-borr/skruvdragare CXS
Motorsprüning 10,8 V
Tomgångsvarvtil *	1:a växeln 0 - 400 varv/min
	2:a växeln 0 - 1200 varv/min
Max vridmoment
Mjuk/hård skruvning	10/ 16 Nm
Justerbart vridmoment	0,2 - 2,4 Nm
Borrchuckens spännområde	1 - 8 mm
Borrdiameter max
Trä/metall	12/ 8 mm
Verktygsfäste i borrspindel	1/4 ″
Viktutan batteri med Centrotec	0,7 kg

Batteriladdare	MXC
Nätspanning (ingång)	220 - 240 V~
Nätfrekvens 50/60 Hz
Laddningsssponning (utgang)	10,8 V=
Snabbladdning	typ. 2,8 A
Laddningstider为此
li-jon 1,5 Ah, 80%/100%	ca 23/35 min
Tillåtet drifttemperaturområde	-10 °C till + 40 °C
Temperaturövervakning	med hjälp av NTC-motstånd
Skyddsklass	☐ /II

Batterier	BP-XS
Spänning	10,8 V
Kapacitet	1,5 Ah
Antal celler	3
Vikt	0,2 kg

• Varvitalsuppgifter med fulladdat batteri.

4 Maskindelar

[1-1] Installningsratt vridmoment
[1-2] Symbol borrning
[1-3] Markering vridmoment/borläge
[1-4] Växelreglage
[1-5] Omkopplare hoger/vanster
[1-6] Strömbrytare
[1-7] Baltesclips
[1-8] Knapp for lossning av batteri
[1-9] Bits-depå
[1-10] LED-lampa
[3] Vaggfaste

De angiva bilderna finns i början av bruksanvisningen.

5 Avsedd användning

Skruvdragare lamplig

• for borrning i metall, tra, plast och liknande material,
• for iskruvning och atdragning av skruvar.

Batteriladdare MXC lamplig

• für laddning av specificerat batteripaket.
  -endastforinomhusbruk.

Vid felaktig använding ligger ansvaret på användaren, även nar det gäller industriell, kontinuereg drift.

6 D r i f t s Borra t a r t

6.1 Byta batterier [2]

① Batteripaketet ar klart for användning vid leverans och kan alltid laddas.
① Sidan für bältesclipset [2-1] kan skiftas när batteripaketet tagits av.

6.2 Ladda batterier [3]

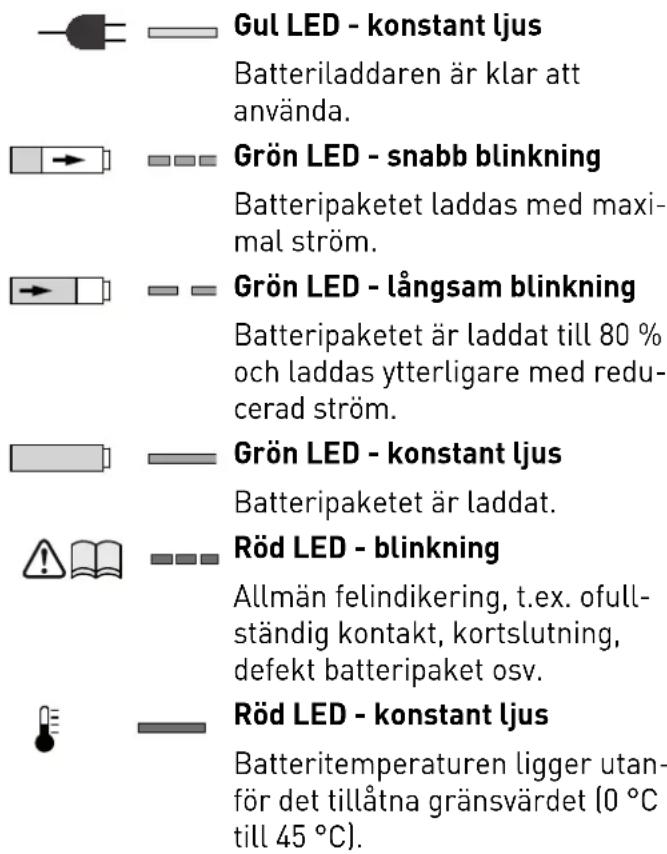

LEDn [3-1] på batteriladdaren visar batteriladdarens aktuella driftstatus.

7 Installninger

WARNING

Risk for personskador

Installningar far endast goras narn maskinen ar frankopplad!

7.1 Åndra rotationsriktning [1-5]

• Reglaget Åt vänster = högervarv
• Reglaget at Höger = vänstervarv

7.2 Byta vãexel [1-4]

• Växelreglaget framåt (siffran 1 visas) = 1:a växeln
• Växelreglaget bakät [siffran 2 visas] = 2:a växeln

7.3 Stalla in vridmoment [1-1]

Markeringen [1-3] visar det inställda vardet.

Markeringen pekar på borrsymbolen [1-2] = maxi-malt vridmoment.

Skruva

Vridmoment enlistigt inställning:

Inställning på 1 = lågt vridmoment

Inställning på 12 = högt vridmoment

8 Verktygsfaste, tillbehör

WARNING

Risk for personskada, elstöt

Ta alltid ur batterierna fore arbeten pa maskinen!

Artikelnummer für tillbehör och verktyg finns i Festools katalog aller på Internet, "www.festool.se".

8.1 CENTROTEC verktygschuck [4]

Snabbt byte av verktyg med CENTROTEC-skaft

Spann endast i CENTROTEC-verktyg i CEN- TROTEC-verktygschuck.

Använd skyddshandskar vid byte!

8.2 Borrchuck BF-FX8 [5]

Vid ispänning av borr och bits med max. 8 mm shaft-diameter.

Sattiverktygetcentreratiorrchicken.

8.3 Vinkeltillsats XS-AS [6]

(tillbehör) borra och skruva i rät vinkel i forhällande till maskinen.

(1) Vinkeltillsatsen kan spärras i 16 olika vinkelinställningar.

8.4 Verktygsfaste i borrspindel [7]

Bits kan anvandas direkt i borrspindels hällare med invändig sexkant.

9 Arbeta med maskinen

9.1 Till-/frankoppling [1-6]

Trycka = TILL, släppa = FRÄN

① Varvtalet kan styras steglost beroende på hur pass hårt man trycker på knappen.

LED-lampan [1-10] lyser när till-/frankopplaren ar intryckt [1-6].

9.2 Bitsdepa [1-9]

Magnetisk, hällare für bits aller bitshällare.

9.3 Varningssignaler [8]

Maskinen kopplas ifrän, lampan blinkar två gänger:

Batteripaketet ar tomt.

Byta batteripaket.

Maskinen kopplas ifrån, lampan blinkar inte:

Maskinen ar overhettad aller overbelastad.

Minska maskinens belastning.
Låt maskinen svalna.

10 Underhäll och skötsel

Service och reparation ske endast utfö-ras av tilverkaren aller serviceverkstäder. Se foljande adress:

www.festool.com/service

Anvand bara Festools originalreservdalar!Art.nr nedan:

www.festool.com/service

Observera foljande:

• Håll ventilationshålen fria och rena, sö att maskinen fär tillräcklig kylning.
• Håll anslutningskontakterna på maskin, batteriladdare och batteri rena.

Anvisningar for batteri

• Förvara utrustningen på en torr, sval plats i entemperatur mellan 5^ och 25^ .
• Skydda batteriet mot fukt och vatten somt mot varme.
• Tomma batterier ske inte sitta i batteriladdaren langre an ca en manad om laddaren inte ar ansluten till elnatet. Risk for djupurladdning!
• 0m Li-jon-batterier forvaras langre tidutan att anvandas, skade laddas upp till 40% (ca 15 min laddningsid).
• För att undvika kortslutning ske batteripaketet forvaras i den medfoljande forpackningen.

11 Miljö

Släng inte maskinen i hushållssoporna! Se till att verktyg, tillbehör och forpackninger lamnas till miljövänlig Återvinning. Folj gällande nationella foreskritter.

Endast EU: Enligt EU-direktiv 2002/96/EG mäste forbrukade elverktyg källsorteras och Återvinnas på ett miljövänligt satt.

Återlämna uttjanta eller defekta batterier via fackhandeln, Festools service eller föreskrivna lokala ätervinningsanlaggningar. (folj de nationella föreskrifterna). Batterierna måste vara urladdade vid Återlamnandet. På sä vis ätervinns batterierna i god ordning.

Gäller endast EU-länder: Enligt EU-direktiv 91/157/ EWG maste defekta aller uttjänta batterier Återvinnas.

Information om REACH:

www.festool.com/reach

12 Transport

Den litiumekvivalenta mangden ligger under de tillampliga gransvardena och ar testad enligt FNhandboken ST/SG/AC.10/11/rev.3 del III, underavsnitt 38.3. Darfor galler de nationella och internationalla foreskrifterna for farligt gods inte Li-jon-batteriet, vare sig som enskild component erler som del av en apparat Foreskrifterna kan dock vara relevanta om mer an ett batteri sca transporteras. I sa fall kan det vara nodvändigt att vidta speciella Åtgärder.

13 EG-förklaring om überensstammelse

Batteri-borr/skruvdragare Serienr

CXS 495635

Ar for CE-märkning:2010

Vi forklarar på eget ansvar attenna produit uppfyller alla krav enligt foljande direktiv, normer ullernormgivande dokument:

2006/42/EG, 2004/108/EG, 2011/65/EU, EN 60745-1, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

Batteriladdare Serienr

MXC 495883

År for CE-märkning:2010

Vi forklarar på eget ansvar att denna produit uppfyller alla krav enligt foljande direktiv, normer ullernormgivande Dokument:

2004/108/EG, 2006/95/EG, 2011/65/EU, EN 60335-1, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN 61204-3.
