GEBRUIKSAANWIJZING CXS Li 1 5 Set FESTOOL

Originele gebruiksaanwijzing 30

Anno del contrassegno CE:201030

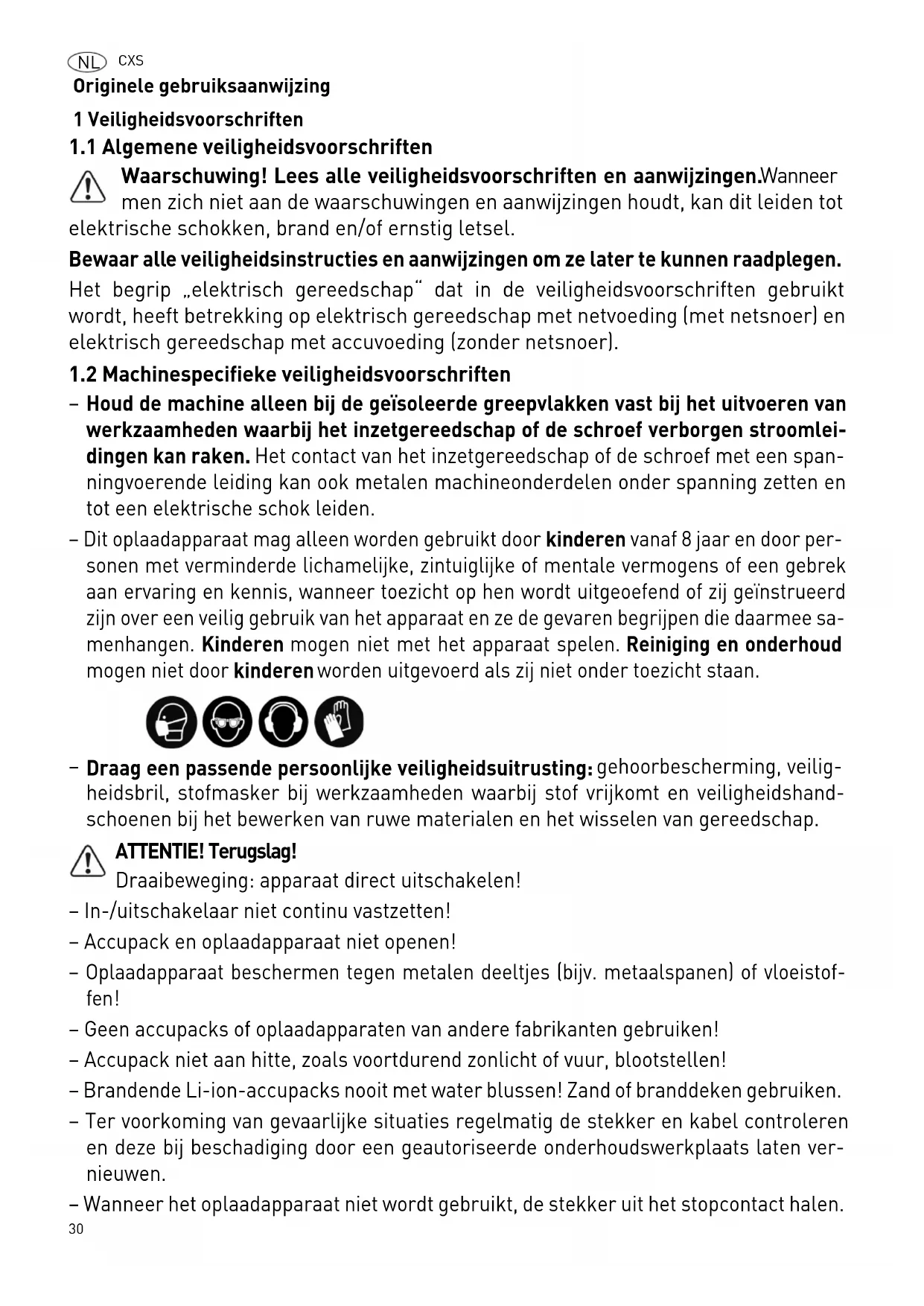

CXS NL Originele gebruiksaanwijzing

1 Veiligheidsvoorschriften

1.1 Algemene veiligheidsvoorschriften

Waarschuwing! Lees alle veiligheidsvoorschriften en aanwijzingen.

men zich niet aan de waarschuwingen en aanwijzingen houdt, kan dit leiden tot

elektrische schokken, brand en/of ernstig letsel.

Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te kunnen raadplegen.

Het begrip „elektrisch gereedschap“ dat in de veiligheidsvoorschriften gebruikt

wordt, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en

elektrisch gereedschap met accuvoeding (zonder netsnoer).

1.2 Machinespecifieke veiligheidsvoorschriften

Houd de machine alleen bij de geïsoleerde greepvlakken vast bij het uitvoeren van

werkzaamheden waarbij het inzetgereedschap of de schroef verborgen stroomlei-

Het contact van het inzetgereedschap of de schroef met een span-

ningvoerende leiding kan ook metalen machineonderdelen onder spanning zetten en

tot een elektrische schok leiden.

– Dit oplaadapparaat mag alleen worden gebruikt door

vanaf 8 jaar en door per-

sonen met verminderde lichamelijke, zintuiglijke of mentale vermogens of een gebrek

aan ervaring en kennis, wanneer toezicht op hen wordt uitgeoefend of zij geïnstrueerd

zijn over een veilig gebruik van het apparaat en ze de gevaren begrijpen die daarmee sa-

mogen niet met het apparaat spelen.

Reiniging en onderhoud

worden uitgevoerd als zij niet onder toezicht staan.

Draag een passende persoonlijke veiligheidsuitrusting:

gehoorbescherming, veilig-

heidsbril, stofmasker bij werkzaamheden waarbij stof vrijkomt en veiligheidshand-

schoenen bij het bewerken van ruwe materialen en het wisselen van gereedschap.

ATTENTIE! Terugslag!

Draaibeweging: apparaat direct uitschakelen!

– In-/uitschakelaar niet continu vastzetten!

– Accupack en oplaadapparaat niet openen!

– Oplaadapparaat beschermen tegen metalen deeltjes (bijv. metaalspanen) of vloeistof-

– Geen accupacks of oplaadapparaten van andere fabrikanten gebruiken!

– Accupack niet aan hitte, zoals voortdurend zonlicht of vuur, blootstellen!

– Brandende Li-ion-accupacks nooit met water blussen! Zand of branddeken gebruiken.

– Ter voorkoming van gevaarlijke situaties regelmatig de stekker en kabel controleren

en deze bij beschadiging door een geautoriseerde onderhoudswerkplaats laten ver-

– Wanneer het oplaadapparaat niet wordt gebruikt, de stekker uit het stopcontact halen.CXS

De volgens EN 60745 bepaalde waarden bedragen

Trillingsemissiewaarde a

richtingen) en onzekerheid K bepaald volgens EN

De aangegeven emissiewaarden (trilling, geluid)

– zijn geschikt om machines te vergelijken,

– om tijdens het gebruik een voorlopige inschat-

ting van de trillings- en geluidsbelasting te ma-

– en gelden voor de belangrijkste toepassingen

van het persluchtgereedschap.

Hogere waarden zijn mogelijk bij andere toepassin-

gen, met ander inzetgereedschap of bij onvoldoen-

de onderhoud. Neem de vrijloop- en stilstandtijden

van de machine in acht!

3 Technische gegevens

* Toerentalopgaven met volledig geladen accupack.

Onzekerheid K = 3 dB Draag gehoorbescherming!

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Handleiding/aanwijzingen lezen!

Draag gehoorbescherming!

Draag veiligheidshandschoenen!

Draag een veiligheidsbril!

bij schroeven in zacht/ hard materi-

Gewicht zonder accupack met Cen-

Netfrequentie 50/60 Hz

Laadspanning (uitgang) 10,8 V=

Snellading type 2,8 A Laadtijden voor

Li-ion 1,5 Ah, 80 %/ 100 % ca. 23/ 35 min

Toelaatbare bedrijfstempera-

-10 °C tot + 40 °C Temperatuurbewaking m.b.v. NTC-weer-

Instelwiel draaimoment

Versnellingsschakelaar

Toets voor het ontkoppelen van het

Accuschroefboormachine CXS32

CXS NL De vermelde afbeeldingen staan in het begin van de

5 Gebruik volgens de voorschriften

Accuschroefboormachine geschikt

– voor het boren in metaal, hout, kunststof en

soortgelijk materiaal

– voor het in- en vastdraaien van schroeven.

Oplaadapparaat MXC geschikt

– voor het opladen van de genoemde accupacks.

– alleen voor binnengebruik.

De gebruiker is aansprakelijk bij gebruik dat

niet volgens de voorschriften plaatsvindt;

hiertoe behoort ook industrieel continuge-

Het accupack is bij levering direct klaar voor ge-

bruik en kan altijd worden opgeladen.

Kant van de riemclip

van het oplaadapparaat geeft de be-

treffende bedrijfstoestand van het oplaadapparaat

7.1 Draairichting veranderen [1-5]

• Schakelaar naar links = rechtsdraaiend

• Schakelaar naar rechts = linksdraaiend

7.2 Veranderen van versnelling [1-4]

• Versnellingsschakelaar naar voren (cijfer 1 zicht-

baar) = 1e versnelling

• Versnellingsschakelaar naar achteren (cijfer 2

zichtbaar) = 2e versnelling

7.3 Draaimoment instellen [1-1]

geeft de ingestelde waarde

Markering wijst op boorsymbool

Draaimoment volgens instelling:

Stand 1 = laag draaimoment

Stand 12 = hoog draaimoment

8 Gereedschapopname, aanzetstuk-

De bestelnummers voor accessoires en gereed-

schap vindt u in uw Festool-catalogus of op het in-

ternet op www.festool.com.

8.1 CENTROTEC-boorkop [4]

Snelwisseling van gereedschap met de CENTRO-

CENTROTEC-gereedschap allee in CEN-

Bij het wisselen veiligheidshandschoenen

8.2 Boorhouder BF-FX8 [5]

Voor het inspannen van boren en bits met max.

schachtdiameter 8 mm.

Gereedschap centrisch in de boorhouder

LED geel - continulicht

Oplaadapparaat is gebruiksklaar.

LED groen - snel knipperen

Accupack wordt met maximale

LED groen - langzaam knipperen

Accupack is voor 80 % geladen en

wordt met gereduceerde stroom

LED groen - continulicht

Accupack is opgeladen.

LED rood - knipperen

Algemene foutindicatie, bijv. geen

accupack defect, etc.

LED rood - continulicht

Accutemperatuur ligt buiten de

toegestane grenswaarden (0 °C

WAARSCHUWING Gevaar voor letsel

Instellingen alleen bij uitgeschakelde machine!

WAARSCHUWING Gevaar voor letsel, elektrische schokken

Neem voor alle werkzaamheden aan de machine

altijd het accupack van de machine!CXS

(Accessoires) Boren en schroeven in een rechte

hoek tot de machine.

Het hoekaanzetstuk kan in 16 verschillende

8.4 Gereedschapopname in de boorspindel

Bits kunnen direct in de binnenzeskantopname van

de boorspindel worden geplaatst.

9 Het werken met de machine

9.1 In-/uitschakelen [1-6]

Indrukken = AAN, loslaten = UIT

Afhankelijk van de druk op de in-/uit-schake-

laar is het toerental traploos regelbaar.

brandt bij ingedrukte in-/

Magnetisch, voor de opname van bits of bithouders.

9.3 Waarschuwingssignalen [8]

Machine schakelt uit, lamp knippert tweemaal:

Machine schakelt uit, lamp knippert niet:

Machine laten afkoelen.

10 Onderhoud en verzorging

Klantenservice en reparatie

door producent of servicewerkplaat-

sen: Dichtstbijzijnde adressen op:

www.festool.com/Service

Alleen originele Festool-reserveon-

derdelen gebruiken! Bestelnr. op:

www.festool.com/Service

De volgende aanwijzingen in acht nemen:

– De ventilatieopeningen van het elektrisch ge-

reedschap vrij en schoon houden, zodat de koe-

ling gegarandeerd is.

– De aansluitcontacten van het elektrisch gereed-

schap, oplaadapparaat en accupack schoon hou-

Aanwijzingen voor accupacks

– Opslag op droge en koele plaats bij een tempera-

tuur van 5 °C tot 25 °C.

– Accupacks tegen vocht, water en hitte bescher-

– Lege accupacks niet langer dan ca. een maand in

het oplaadapparaat laten zitten wanneer het niet

op het stroomnet is aangesloten. Gevaar van die-

– Worden Li-ion-accupacks langere tijd ongebruikt

opgeslagen, dan moeten ze met 40 % capaciteit

(ca. 15 min laadduur) zijn opgeladen.

– Om kortsluiting te voorkomen dient het accupack

in de meegeleverde verpakking bewaard te wor-

11 Speciale gevaaromschrijving voor

Geef het apparaat niet met het huis-

Voer de apparaten, acces-

vriendelijke wijze af! Neem de gelden-

de nationale voorschriften in acht.

Volgens de Europese richtlijn 2002/96/

EG dienen oude elektrische apparaten gescheiden

te worden ingezameld en op milieuvriendelijke wij-

ze te worden afgevoerd.

verbruikte of defecte accupacks

vakhandel, de Festool-klantenservice of door de

overheid voorgeschreven afvalverwijderingsinrich-

tingen. (Neem de in uw land geldende voorschriften

in acht.) De accu's dienen bij teruggave ontladen te

zijn. De accupacks worden dan op een verantwoor-

de wijze gerecycled.

Conform de Europese richtlijn 91/157/

EEG moeten defecte of verbruikte accupacks/bat-

terijen worden gerecycled.

Informatie voor REACh:

www.festool.com/reach

De in het Li-ion-accupack aanwezige lithiumequi-

valentiehoeveelheid ligt onder de geldende grens-

waarden en is getest volgens UN-handboek ST/SG/

AC.10/11/Rev.3 deel III, paragraaf 38.3. Daarom zijn

op het Li-ion-accupack, als los onderdeel of ge-

plaatst in een apparaat, geen nationale of interna-

tionale voorschriften voor gevaarlijke goederen van

toepassing. De voorschriften voor gevaarlijke goe-

deren kunnen echter bij het vervoer van meerdere

accupacks relevant zijn. In dat geval kan het nood-

zakelijk zijn om bijzondere voorwaarden in acht te

13 EG-conformiteitsverklaring

Wij verklaren en stellen ons ervoor verantwoorde-

lijk dat dit product volledig voldoet aan de volgende

normen en normatieve documenten:

2006/42/EG, 2004/108/EG, 2011/65/EU, EN 60745-

1, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN

Wij verklaren en stellen ons ervoor verantwoorde-

lijk dat dit product volledig voldoet aan de volgende

normen en normatieve documenten:

2004/108/EG, 2006/95/EG, 2011/65/EU, EN 60335-

Hoofd onderzoek, ontwikkeling en technische do-

Jaar van de CE-markering:2010

Oplaadapparaat Serienr.
