GEBRUIKSAANWIJZING PS 300 EQPlus FESTOOL

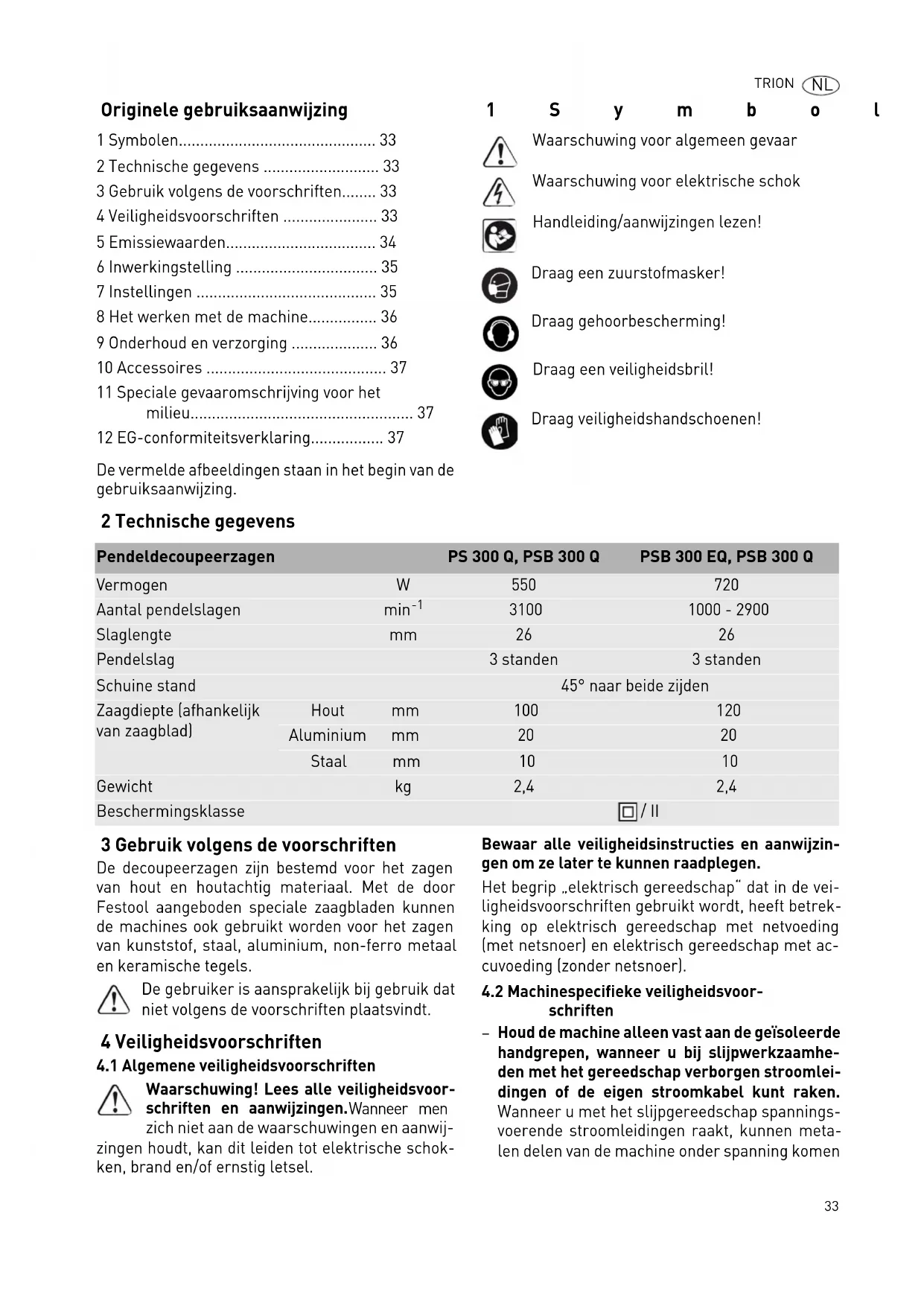

Originele gebruiksaanwijzing 33

NL Originele gebruiksaanwijzing

De vermelde afbeeldingen staan in het begin van de

2 Technische gegevens

3 Gebruik volgens de voorschriften

De decoupeerzagen zijn bestemd voor het zagen

van hout en houtachtig materiaal. Met de door

Festool aangeboden speciale zaagbladen kunnen

de machines ook gebruikt worden voor het zagen

van kunststof, staal, aluminium, non-ferro metaal

en keramische tegels.

De gebruiker is aansprakelijk bij gebruik dat

niet volgens de voorschriften plaatsvindt.

4 Veiligheidsvoorschriften

4.1 Algemene veiligheidsvoorschriften

Waarschuwing! Lees alle veiligheidsvoor-

schriften en aanwijzingen.

zich niet aan de waarschuwingen en aanwij-

zingen houdt, kan dit leiden tot elektrische schok-

ken, brand en/of ernstig letsel.

Bewaar alle veiligheidsinstructies en aanwijzin-

gen om ze later te kunnen raadplegen.

Het begrip „elektrisch gereedschap“ dat in de vei-

ligheidsvoorschriften gebruikt wordt, heeft betrek-

king op elektrisch gereedschap met netvoeding

(met netsnoer) en elektrisch gereedschap met ac-

cuvoeding (zonder netsnoer).

4.2 Machinespecifieke veiligheidsvoor-

Houd de machine alleen vast aan de geïsoleerde

handgrepen, wanneer u bij slijpwerkzaamhe-

den met het gereedschap verborgen stroomlei-

dingen of de eigen stroomkabel kunt raken.

Wanneer u met het slijpgereedschap spannings-

voerende stroomleidingen raakt, kunnen meta-

len delen van de machine onder spanning komen

2 Technische gegevens 33

3 Gebruik volgens de voorschriften 33

4 Veiligheidsvoorschriften 33

6 Inwerkingstelling 35

8 Het werken met de machine 36

9 Onderhoud en verzorging 36

11 Speciale gevaaromschrijving voor het

12 EG-conformiteitsverklaring 37

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Handleiding/aanwijzingen lezen!

Draag een zuurstofmasker!

Draag gehoorbescherming!

Draag een veiligheidsbril!

Draag veiligheidshandschoenen!

Pendeldecoupeerzagen PS 300 Q, PSB 300 Q PSB 300 EQ, PSB 300 Q Vermogen W 550 720

Aantal pendelslagen min

Pendelslag 3 standen 3 standen

Schuine stand 45° naar beide zijden

Zaagdiepte (afhankelijk

te staan en de gebruiker vervolgens een elektri-

Elektrisch gereedschap van Festool mag alleen

worden ingebouwd in werktafels die hiervoor

door Festool bedoeld zijn.

Door inbouw in ande-

re of zelfgemaakte werktafels kan het elektrisch

gereedschap onveilig worden, met mogelijk ern-

stige ongevallen als gevolg.

Wacht tot het elektrische gereedschap tot stil-

stand gekomen is voor u het neerlegt.

gereedschap kan zich vasthaken en tot het

verlies van de controle over het elektrische ge-

– Vervormde zaagbladen of zaagbladen met barst-

jes en met stompe of defecte snijvlakken mogen

niet worden gebruikt.

– De decoupeerzaag moet altijd met lopend zaag-

blad tegen het werkstuk worden gezet.

– Draag een passende persoonlijke veiligheidsuit-

rusting: gehoorbescherming, veiligheidsbril,

stofmasker bij werkzaamheden waarbij stof vrij-

komt en veiligheidshandschoenen bij het bewer-

ken van ruwe materialen en het wisselen van

– Bevestig het werkstuk altijd zo, dat het tijdens de

bewerking niet kan bewegen.

– Sluit de machine bij stofproducerende werk-

zaamheden altijd aan op een afzuiging.

– Controleer regelmatig de stekker en de kabel en

laat deze bij beschadiging door een geautori-

seerde onderhoudswerkplaats vernieuwen.

Bij de bewerking van metaal dienen de vol-

gende veiligheidsmaatregelen te worden

– Voorschakelen van een differentiaal- (FI-, PRCD-

) veiligheidsschakelaar.

– Machine aansluiten op een geschikt afzuigappa-

– Machine regelmatig ontdoen van stofafzettingen

– Gebruik een metalen zaagblad.

– Sluit de bescherming tegen stof en spanen.

De volgens EN 60745 bepaalde waarden bedragen

Trillingsemissiewaarde a

richtingen) en onzekerheid K bepaald volgens EN

De aangegeven emissiewaarden (trilling, geluid)

– zijn geschikt om machines te vergelijken,

– om tijdens het gebruik een voorlopige inschat-

ting van de trillings- en geluidsbelasting te ma-

– en gelden voor de belangrijkste toepassingen

van het persluchtgereedschap.

Hogere waarden zijn mogelijk bij andere toepassin-

gen, met ander inzetgereedschap of bij onvoldoen-

de onderhoud. Neem de vrijloop- en stilstandtijden

van de machine in acht!

Draag een veiligheidsbril!

PS 300 Q, PSB 300 Q Geluidsdrukniveau L PA

Meetonzekerheidstoeslag K = 3 dB VOORZICHTIG Geluid dat bij het werk optreedt

Beschadiging van het gehoor

Draag gehoorbescherming!

voor het aansluiten en ontkoppelen

PS 300 Q, PS 300 EQ De PS 300 Q en de PS 300 EQ hebben een duwscha-

voor het in-/uitschakelen (I = AAN, 0 =

PSB 300 Q, PSB 300 EQ De PS 300 Q en de PS 300 EQ hebben een drukscha-

voor het in-/uitschakelen.

Voor continubedrijf kan hij met de vergrendelknop

vastgezet worden. Door de schakelaar nog-

maals in te drukken wordt de vergrendeling opge-

tot aan de aanslag openen.

Het aanwezige zaagblad verwijderen.

Nieuwe zaagblad tot aan de aanslag in de opne-

ming van het zaagblad

7.2 Zaagbladgeleiding afstellen

Om het zaagblad beter te geleiden beschikken de

pendeldecoupeerzagen direct boven het werkstuk

over een extra hardmetalen geleiding

aantrekken dat de blokjes bijna tegen het zaag-

Het zaagblad moet nog licht kunnen bewe-

7.3 Splinterbescherming monteren

Door de splinterbescherming is het mogelijk om

zaagsneden zonder splinters te krijgen, ook aan die

kant waar het zaagblad uit het materiaal komt.

Als de machine uitgeschakeld is, de splinterbe-

tot aan het zaagblad op de ge-

als de machine loopt de splinterbescherming

op een egaal oppervlak zóver naar binnen

schuiven en hierbij inzagen dat de splinterbe-

scherming gelijk zit met de voorkant van de

Om de splinterbescherming betrouwbaar te la-

ten functioneren moet hij aan beide zijden dicht

tegen het zaagblad aansluiten. Voor splinter-

vrije zaagsneden moet daarom ook bij iedere

zaagbladvervanging een nieuwe splinterbe-

scherming worden geplaatst.

7.4 Een beschermkap tegen spaanders in-

De beschermkap tegen spaanders voorkomt dat de

spaanders weggeslingerd worden en hij verbetert

de effectiviteit van de spaanderafzuiging.

Plaats de beschermkap tegen stof en spaan-

tussen de zaagtafel en de spanhen-

Schuif de beschermkap tegen stof en spaanders

onder lichte druk zo ver naar achteren tot hij

Gevaar voor ongevallen

De netspanning en de frequentie van de stroom-

bron dienen met de gegevens op het typeplaatje

nes met een spanningsopgave van 120 V/60 Hz

WAARSCHUWING Gevaar voor letsel, elektrische schokken

Haal vóór alle werkzaamheden aan de machine

altijd de stekker uit het stopcontact!

WAARSCHUWING Gevaar voor letsel, elektrische schokken

Haal vóór alle werkzaamheden aan de machine

altijd de stekker uit het stopcontact!

WAARSCHUWING Gevaar voor de gezondheid door stof

Stof kan gevaarlijk zijn voor de gezondheid. Werk

daarom nooit zonder afzuiging.

Volg bij het afzuigen van gezondheidsbedreigen-

de stoffen altijd de nationale voorschriften.36

TRION NL Met de afzuigadapter

kunnen de decoupeer-

zagen op een afzuigapparaat (slangdiameter 27

mm) worden aangesloten.

Plaats bij het werken met afzuiging altijd een

splinterbescherming, om verstopping van de af-

zuigkanalen te vermijden.

De afzuigadapter in de achterste opening van de

zaagtafel steken zodat de haak

Na het indrukken van de hendel

zuigadapter weer weggenomen worden.

7.6 Zaagtafel afstellen

De zaagtafel kan voor zaagsneden tot 45° naar bei-

de kanten worden gezwenkt.

Beschermkap tegen spaanders en splinterbe-

scherming verwijderen,

zaagtafel ong. 5 mm naar voren schuiven,

het gewenste verstek volgens schaal

naar achteren worden omgezet.

Beschermkap tegen spaanders en splinterbe-

scherming verwijderen,

zaagtafel in de achterste positie schuiven zodat

7.7 Pendelslag afstellen

Om verschillende materialen met een optimale

aanzet te kunnen bewerken, beschikken de pen-

deldecoupeerzagen over een verstelbare pendel-

slag. Met de pendelslagschakelaar

Stand 0 = pendelslag uit

Stand 3 = maximale pendelslag

7.8 Regeling van het aantal slagen

PSB 300 EQ Het aantal slagen kan met de stelknop

traploos tussen 1000 en 2900 min

steld. Hiermee kunt u de zaagsnelheid optimaal

aanpassen aan het betreffende materiaal.

8Het werken met de machine

8.1 Vrije geleiding volgens aftekening

Door zijn driehoeksvorm geeft de splinterbescher-

de zaaglijn van het zaagblad aan. Hier-

door wordt het gemakkelijker volgens aftekening te

8.2 Invalzaagsneden maken zonder vóórbo-

Voor invalzaagsneden in houten materialen moet

de zaagtafel in de voorste stand (basisstand, zie af-

De zaag op de voorkant van de tafel zetten.

De zaag met vol aantal slagen en pendelslagin-

stelling 3 in het werksruk laten invallen (afbeel-

9 Onderhoud en verzorging

De geadviseerde afstelling van de pendelslag

Hard en zacht hout, spaanplaten, houtve-

Geadviseerd aantal slagen (stand van het

WAARSCHUWING Gevaar voor letsel

Bevestig het werkstuk altijd zo, dat het tijdens

de bewerking niet kan bewegen.

WAARSCHUWING Gevaar voor letsel, elektrische schokken

Haal vóór alle onderhouds- en reinigingswerk-

zaamheden de stekker altijd uit het stopcontact!

Alle onderhouds- en reparatiewerkzaamheden,

waarvoor het vereist is de motorbehuizing te

openen, mogen alleen door een geautoriseerde

onderhoudswerkplaats worden uitgevoerd.TRION

NL Beschadigde beveiligingsinrichtingen en onderde-

len moeten op deskundige wijze in een erkende en

gespecialiseerde werkplaats gerepareerd en ver-

vangen worden, voor zover niets anders in de ge-

bruiksaanwijzing aangegeven is.

Om de luchtcirculatie te garanderen, moeten de

koelluchtopeningen in de motorbehuizing altijd vrij

en schoon gehouden worden.

De bestelnummers voor accessoires en gereed-

schap vindt u in uw Festool-catalogus of op het in-

ternet op www.festool.com.

10.1 Festool geleidingssysteem FS Door het gebruik van het Festool geleidingssy-

steem FS (afbeelding

) kunt u gemakkelijker

rechte en nauwkeurige zaagsneden maken, vooral

bij materiaaldiktes tot 20 mm. Hiervoor wordt de

decoupeerzaag in een geleidingsaanslag

stelno. 490031) geplaatst en hiermee langs de ge-

leidingsrail geleid. Voor een spelingvrije instelling

zitten op de geleidingsaanslag twee verstelbare ge-

. Gebruik bij de geleidings-

aanslag enkel geschrankte zaagbladen. Wij raden

het Festool-zaagblad S 75/4 FSG aan.

10.2 Parallelaanslag

Met de parallelaanslag (bestelno. 490119) kan de

decoupeerzaag parallel aan de rand van het werk-

stuk worden geleid. De parallelaanslag kan aan

beide zijden op de zaagtafel worden gemonteerd:

van voren op de zaagtafel

van de zijkant uit door de

spanbeugel in de gewenste positie schuiven,

Met de cirkelzager (bestelno. 490118) kunnen cir-

kelvormige zaagsneden met een diameter tussen

120 en 720 mm worden gemaakt. De cirkelzager

kan aan beide zijden op de zaagtafel worden ge-

van voren op de zaagtafel

van de zijkant uit door de

spanbeugel in de gewenste positie schuiven,

in de achterste uitbo-

ring van de cirkelzager zetten.

10.4 Festool CMS Door de decoupeerzagen in het Festoo systeem

CMS te monteren verkrijgt men een halfstationaire

tafelzaag voor figuurzaagwerkzaamheden. Infor-

matie hierover vindt u in de brochure CMS.

10.5 Zaagbladen, overige accessoires

Om uiteenlopend materiaal snel en zuiver te kun-

nen zagen biedt Festool voor alle werkzaamheden

zaagbladen aan die speciaal op Festool decoupeer-

zagen zijn afgestemd.

11 Speciale gevaaromschrijving voor

Geef elektrisch gereedschap niet met het huisvuil

mee! Voer de apparaten, accessoires en verpakkin-

gen op milieuvriendelijke wijze af! Neem daarbij de

geldende nationale voorschriften in acht.

Volgens de Europese richtlijn 2002/96/

EG dienen oude elektrische apparaten gescheiden

te worden ingezameld en op milieuvriendelijke wij-

ze te worden afgevoerd.

www.fes tool.c om/reach

12 EG-conformiteitsverklaring

Wij verklaren in uitsluitende verantwoording dat dit

product overeenkomt met de volgende richtlijnen

Hoofd onderzoek, ontwikkeling en technische do-

Jaar van de CE-markering:200038

(bestillings-nr. 490031),
